Что выбрать: гидроусилитель или электроусилитель руля

ЭУР электроусилитель руля

Он создавался как более совершенная и более простая система (и совершенствуется до сих пор). Разновидностей у него масса, почитайте хотя бы .

Принцип работы: Опять же в двух словах – все просто берется электрический двигатель, подсоединяется к валу (на котором есть специальные борозды, либо винт, либо просто шлицы) и этот электромотор толкает вправо или влево этот вал.

Разница электрических усилителей лишь только в том, что электромотор может крепится в разные части рулевого механизма:

• На рулевую колонку
• На сам вал рейки (использую шлицевое соединение)
• Параллельно валу рулевой колонки (двух вальные системы)
• Используя шариковую гайку

Спросите почему так много различных механизмов — да все потому что пока не добились нормального усилия и точности «рулежки» как у оппонента. Хотя последний тип с шариковой гайкой, очень сильно приблизился к этому.

Конечно же у ЭУРА нет никакой жидкости, нет шлангов и трубок, нет насоса – он очень компактный, что зачастую позволяет его крепить даже на рулевой колонке.

Однако отрицательной стороной здесь является наличие различных датчиков и прочей электроники, однако все по порядку

Положительные моменты электроусилителя

• Водитель имеет достаточное усилие и контакт с дорогой
• Имеет два положения. Город и трасса. В режиме «город» руль легче, что способствует комфортному вождению. В режиме «трасса» – отключается уже при 40 – 60 км/ч, что сделано специально, при высокой скорости усилитель не нужен. Поэтому обратная связь увеличена.
• Экономия топлива. Нет дополнительной нагрузки на двигатель, потому что не имеет ременных передач, питается от генератора (аккумулятора) электричеством. Если автомобиль стоит на месте и руль не поворачивается – не работает. Активируется только при повороте. Позволяет экономить до 10% топлива
• Под капотом и в салоне занимает мало места. Так как технически устроен проще (и компактнее), чем ГУР

• Не имеет жидкости, а соответственно, является практически не обслуживаемым
• Имеет большой температурный диапазон использования. Например, в зимний период греть его не нужно. Даже несколько секунд
• Если сломался то можно свободно перемещаться, только вот руль станет тяжелее, по крайней мере, вы всегда доедите до СТО
• Многие электронные системы автопилота (автопарковки), работают только с ЭУР
• НА данный момент – НАДЕЖЕН, не уступает по качеству исполнения гидроусилителю

Как видите положительных моментов реально много, некоторые и не знаю что у них есть электроусилитель пока он не накроется в 150 – 200 000 км, ведь под капотом никаких баночек и прочих частей просто нет. Мне нравится что в последнее время, его достаточно точно настраивают, то есть он начинает быть похожем по точности «рулежки» именно на своего оппонента. Однако ему до него пока далеко, все же здесь минусов также очень много

Отрицательные моменты ЭУРА

Ремонт дорогой, сложно диагностируемый. Обычные СТО зачастую просто не знают, что сломалось, бывают банально окислы на контактах и такой усилитель уже глючит. Нужно специальные диагностические приспособления чтобы прочитать ошибки. Также блоки здесь зачастую не ремонтируются, а меняются в сборе. Если накрылся мотор, зачастую он литой либо с рулевой рейкой, либо с колонкой, их меняют вместе. А ЭТО ДОРОГО!

• Если под защитные кожухи попала влага, может глючить
• Так как использует электричество, требуется установка более мощного генератора и сложной проводки
• Первые модели иногда «глючили» поворачивали не туда куда нужно, работали не внятно. Правда, это встречалось только на наших ВАЗ

Ремонт

Заводом изготовителем АвтоВАЗ, не предусмотрен ремонт электроусилителя руля, только полная замена в сборе. Поэтому все ремонтные действия, производятся хозяином автомобиля на свой страх и риск.

Необходимо всегда помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками, может привести к ДТП!

Цена на электроусилитель руля ВАЗ 2110 и компоненты следующая:

Также отдельно могут продаваться компоненты для установки:

• рулевой вал для установки электро усилителя руля — цена около 1 000 рублей;
• кронштейн для установки электроусилителя руля — цена около 1 000 рублей;
• жгут проводов для подключения ЭУР — стоимость около 1 500 рублей;
• имитация электронного датчика скорости (для карбюраторных двигателей) — примерно 1 500 рублей.

Основные режимы работы усилителя руля

Как можно догадаться усилитель руля работает не все время. А лишь при повороте колес и не на высоких скоростях. Однако колеса поворачиваются при различных условиях. Соответственно и работа выполняемая двигателем разниться от условий. Современные блоки управления умеют определять в каком режиме двигается автомобиль и подстраивать крутящий момент двигателя под них.

Режим парковки

При парковке скорость автомобиля небольшая или отсутствует вообще, а углы поворота, на которые выворачиваем руль, большие. Информация, передающаяся с датчика угла поворота, поступает на блок управления и если скорость минимальна, а углы поворота и крутящий момент большие, то включается режим парковки. В нем максимальная нагрузка ложиться электроусилитель. Тем самым обеспечивается, так называемый “легкий руль”.

Режим езды по городу

Городская езда обусловлена постоянными остановками, поворотами и перестроениями. Здесь движение происходит со скоростью 40-60 км\ч. В результате происходят усилия в среднем диапазоне, блок обрабатывает информацию о скорости и угле поворота и дает сигнал на электродвигатель.

Режим езды на трассе

Особенность данной езды является высокие скорости и небольшой угол поворота при перестроении. Соответственно принимается решение о небольшом усилии двигателя или полном его отсутствии.

Ведь если вовремя не убрать помощь, автомобиль при малейшем повороте руля, даже на маленький угол резко свернет, что приведет к аварии.

Удержание среднего положения колес

Блок управления зачастую выполняет функцию удержания среднего положения колес. Это нужно в условиях разного давления в шинах, вся информация обрабатывается и проводится коррекция. Так же при повороте руля в движении к окружной силе добавляется тяговая, которая действует на колеса и изменяет их положение. Блок управления учитывает это и регулирует положение.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

• более низкая себестоимость производства, влияющая на конечную цену новой машины;
• от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
• надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

• электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
• габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
• система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
• руль можно держать в любом положении сколь угодно долго.

Рекомендуем: Аренда авто: как сэкономить на услуге?

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

История

Как уже упоминалось, ЭУР — сравнительно «молодой» механизм, который разработан только в 90-х годах прошлого века. Но первые «ласточки» появились много раньше. Так, попытку сделать нечто подобное предпринимал Генри Форд, которому не удалось довести идею до логического завершения. Первая машина, на которой появился электроусилитель руля, стала Тойота MR2. Японские производители поставили задачей убрать гидравлические линии от стойки до двигателя, что им и удалось.

Со временем ЭУР появился на европейском континенте. Здесь первопроходцами стала компания Фольксваген, которая установила элеткроусилитель на модели Гольф Экоматик. Преимуществом нового устройства стала возможность работы даже на заглушенном моторе. Со временем новая технология была взята на «вооружение» другими компаниями — Ауди, Мазда, Ситроен и так далее.

Недостатки ЭУР

Система электроусилителя наряду с преимуществами также имеет несколько существенных недостатков:

• ЭУР не используют на грузовых автомобилях (недостаточно мощности электромотора);
• взаимодействие с большим количеством датчиков понижает надежность, возникают сложности с диагностикой и ремонтом;
• себестоимость адаптивных электроусилителей намного дороже традиционного ГУР;
• даже с учетом возможности гибкой настройки водители отмечают плохую обратную связь, усилие на руле не естественное, теряется связь с дорогой;

Примечательно то, что неисправность EPS может возникнуть совершенно неожиданно, проблема может быть плавающей (проявляться только во влажную погоду или после езды по плохой дороге). Результат — ремонт электроусилителей руля может быть затруднен, так как сложно определить причину даже после проведения углубленной диагностики.

С учетом таких минусов на более дорогих современных авто достаточно часто вместо традиционного ГУР или ЭУР устанавливают электрогидроусилитель руля ЭГУР. Данное решение сочетает в себе основные преимущества гидравлики и электроники, позволяя значительно улучшить качество рулевого управления.

Какие бывают усилители момента вращения рулевого колеса (попросту – руля)?

Статистика показывает, что почти никто не покупает новую ВАЗ 2107, чтобы сразу же поставить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель устанавливают часто на машину подержанную. И вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей около половины стоимости (около 31-32 тыс. руб. в ценах 2014 г.) вряд ли кто захочет. Поэтому расскажем подробнее о более популярном варианте – электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тыс. руб.

Электромеханический усилитель руля (электроусилитель) хорошо справляется с нагрузкой, его монтаж гораздо легче, протекает быстрее. Работает он на ВАЗ 2107 почти так же эффективно, что и масляный ГУР. И что самое главное – он воплощает извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из самого названия, электроусилитель соединён с бортовой системой питания 12 В (при максимальном токе 50А) и рулевым управлением.

Рассмотрим отечественный ЭУР для ВАЗ 2107 производства махачкалинского завода «Авиаагрегат».

Предусмотрен электроусилитель руля для ВАЗ 21214, но на всём ряду «классики, в том числе и на ВАЗ 2107 вполне пригоден.  Крепится он вместо обычной рулевой колонки.

Принцип действия – создание электродвигателем дополнительного момента, действующего синергически и синхронно с руками водителя. Коэффициент усиления на рулевом колесе – 5,7. Это значит, что усилие при повороте, при котором водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

Что входит в комплект?

• собственно усилитель;
• кронштейн для крепления на рулевую колонку ВАЗ 2107;
• промежуточный кардан;
• вспомогательные детали, такие как провода, крепёж и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

• Датчик момента «ловит» приложение направления и силы на руль водителем и трансформирует импульсы в электрический сигнал; кроме датчика момента есть датчики числа оборотов коленвала, скорости автомобиля, положения ключа зажигания и др., каждый из них тоже формирует сигнал и посылает их в блок управления.
• Блок по особой программе обработки выдаёт суммирующий сигнал, который поступает на статор электродвигателя.
• Электродвигатель производит «обратную работу», превращая электрический импульс в движение руля.

Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть рулевое колесо «тяжелеет». При этом, электродвигатель включается лишь тогда когда нужно, и тогда слышно, как он слегка жужжит.

ЭУР начинает работать на ВАЗ 2107 спустя 4-6 секунд после включения зажигания.

В случае, если какие – то неполадки случатся в цепи питания, то электроника просто отключит ЭУР, загорится извещающий световой сигнал, и автомобиль вернётся на ручное управление.

Установка ЭУР. Для этого:

• вначале, как и при любых работах, отсоединяем «массу» с АКБ.
• заменяем кардан в колонке рулевого управления;
• сверлим крепёжные посадочные отверстия согласно приложенной схеме;
• проводим провод эл/питания, ставим предохранитель и провода датчиков коленвала и скорости.
• ставим снаружи защитный кожух.

Вся работа занимает около 2-3 часов. Для того, чтобы поставить устройство, почти все работы проводятся в салоне.

Гарантия на изделие составляет 1 год со дня покупки.

В целом, если вы беззаветно преданы ВАЗ 2107, то можете поставить электроусилитель руля.

Ещё вариант: ЭУР от «Приоры». Для установки на классический ряд требуется специальная переходная пластинка и спецкардан.

Внимание! Так как при любом ТО замеряют люфт рулевого колеса, то есть 100% риск «нарваться» на вопрос и имеется большая возможность, что вам откажут в проведении техосмотра с «тюнингованным» рулевым управлением. Если вы при этом хотите пройти ТО честно, то необходимо:. Если вы при этом хотите пройти ТО честно, то необходимо:

Если вы при этом хотите пройти ТО честно, то необходимо:

• Найти официальное письмо завода – производителя автомобиля ВАЗ (с печатями), что именно данная модель одобрена для ВАЗ 2107 и захватить её с собой на ТО; насколько известно, есть письмо на семейство 2110, и на 21214. Что касается ВАЗ 2107, то есть ли оно вообще?Скачать для печати
• Взять также документ, что электроусилитель установлен на сервисе или СТО, официально являющейся представителем ВАЗ, а не вами лично в гараже.Если и в этом случае органы будут препятствовать, требуйте письменный отказ от допуска на ТО с указанием подробной причины, и грозите судебными карами.

Плюсы ЭУР

На большинстве легковых автомобилей, в том числе кроссоверах и внедорожниках, устанавливаются электрические усилители руля. Эпоха гидравлики на машинах с полной массой до 3.5 тонн постепенно уходит в прошлое.

Плюсов у электроусилителей много:

1. В них нет шлангов высокого давления и масла.
2. Их не надо прогревать даже в мороз.
3. С ними меньше расход топлива.
4. Электроусилитель руля позволяет внедрить функцию автоматической парковки, автономного удержания автомобиля в пределах заданной полосы.
5. У водителя появляется возможность изменения обратной связи между колесами и рулем.

На многих машинах уровень возвращающего усилия можно выбирать через меню настроек по своему вкусу.

Поломка электроусилителя

При поломке срабатывает сигнал ошибки, лампочка, которая оповещает водителя что, что-то не так. Это может быть сигнал о неисправности или предупреждение систем защиты. При долгом удержании руля в крайних положениях, нагревается обмотка, и защита отключает электроусилитель, во избежание поломки. Этим грешат водители любящие парковаться в неположенном месте и выворачивать руль в крайнее положение, дабы их авто не смогли эвакуировать.

Так же частой причиной отказа служит выход из строя датчика скорости. Тут поможет лишь полная замена его на новый.

В некоторых случаях стоит выполнить калибровку электроусилителя руля:

• развал-схождение;
• переход на новые диски;
• замена запчастей ЭУР либо самого ЭУР.

Настройка позволит выровнять руль в нулевом положении, без отклонений в стороны.

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо “дать” электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет “остроту” и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Что такое ЭУР и для чего он нужен?

ЭУР

Несмотря на совершенно другую конструкцию и принцип работы, назначение ЭУР не изменилось — он умножает усилие, прикладываемое водителем к рулю, фактически, перенимая на себя большую часть работы, требуемой для поворота колёс автомобиля. Это, так сказать, основная его функция, которая ничем не отличается от назначения ГУР.

Однако электрическая система дает дополнительные возможности, которыми предыдущее поколение усилителей похвастать не могло. Например, возможность настройки, что дает более точное и четкое управление в любом режиме.

Кроме того, поскольку электроусилитель может напрямую управляться электронным блоком управления (ЭБУ) автомобиля, он прекрасно работает в паре с системой курсовой устойчивости, «подруливая» при некорректно выполненных поворотах и страхуя водителя.

Если на автомобиль установлена система автоматической парковки, в нём будет и ЭУР, который точно и вовремя выполняет все команды ЭБУ. К стати EPS (Electric Power Steering) — это иностранная аббревиатура, которая означает тоже что и ЭУР.

Принцип работы гидроусилителя

Основным компонентом узла считается золотник, его положение определяет процесс функционирования узлов и элементов системы. Независимо от типа перемещения золотника, которое может быть осевым либо роторным, отличий в принципе действия нет.

Когда рулевое колесо установлено в центральном положении, золотник удерживается посредством центрирующих пружинных элементов. Это обеспечивает возможность свободного перемещения масла по всем компонентам системы. Но при условии, что распределитель находится в правильном положении.

Насосное устройство функционирует в усиленном режиме, перегоняя рабочую жидкость по системе. Этот узел работает всегда, независимо от того, выполняются маневры или нет. Основное предназначение насосного устройства заключается именно в прокачке масла.

Когда водитель поворачивает руль, золотник начинает передвигаться, в результате чего закрывает сливной патрубок. Это приводит к подаче масла в одну из полостей цилиндра, процедура закачки выполняется под воздействием давления. Одновременно компоненты поршня и шток из-за перемещения жидкости проворачивают колеса и корпус распределительного устройства в ту сторону, куда перемещается золотник. Корпус распределительного устройства может настигнуть золотник только в момент, когда он перестает двигаться, это свидетельствует о выполнении маневра. Затем золотниковый элемент перемещается в изначальное состояние, открывается патрубок для слива масла.

Саня Маевский подробно рассказал о принципе работы ГУР.

Классический ГУР

Схема ГУР

Составные компоненты системы гидроусилителя руля:

1. Насосный механизм. Этот узел предназначен для обеспечения всей системы необходимым давлением, чтобы жидкость циркулировала. На большинстве современных авто применяются пластинчатые механизмы. Это обусловлено повышенным КПД и увеличенным ресурсом использования. Сам насос обычно монтируется на двигателе, а его работа обеспечивается благодаря ременной передаче.
2. Распределительный узел. Этот механизм используется для распределения масла и его направления на конкретные полости цилиндра. В зависимости от системы в ГУР может использоваться роторный либо осевой распределительный механизм. Если движения золотника поступательные, распределительный узел оснащен осевым распределителем, вращательные — то роторным. Узел устанавливается на компонентах рулевого привода или непосредственно на валу с рулевым механизмом. Этот механизм чувствителен к наличию загрязнений в рабочей жидкости.
3. Гидравлический цилиндр. Используется для обеспечения работы поршня и штока при подаче жидкости. Для поворота колес машины применяются специальные рычаги. Сам цилиндр располагается между кузовом и приводом либо на рулевом механизме.
4. Магистрали. По патрубкам производится перемещение масла в системе ГУР. Магистрали могут быть низкого либо высокого давления. Первые используются для возврата рабочей жидкости из расширительного резервуара в насосное устройство и опять в бачок после отработки. Вторые предназначены для подачи расходного вещества между насосным устройством, распределительным механизмом и цилиндром.
5. Масло. Смазочное вещество необходимо для обеспечения подачи усилия к гидравлическому цилиндру от насосного устройства. С его помощью выполняется смазывание всех компонентов усилителя.
6. Расширительный резервуар. Бачок предназначен для хранения расходного материала и его циркуляции. Оборудуется фильтрующим устройством, посредством которого выполняется очистка вещества от грязи. На резервуаре имеются отметки, которые позволяют контролировать уровень жидкости.

ЭГУР

Схематическое описание устройства ЭГУР

Такой тип усилителя имеет аналогичное устройство, только ЭГУР оснащается управляющим модулем, а также электромагнитным клапаном. Также система может быть дополнена контроллером скорости.

Если руль в системе гидравлического управления находится в исходном состоянии, величина давления смазочного вещества составит 5-7 бар. Когда выполняется маневр и задействуется насосное устройство, то параметр давления увеличится до 79-86 бар.

Преимущества компонента

Электропривод руля имеет ряд преимуществ, которые и привели к тому, что он устанавливается не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик он обладает и другими не менее важными показателями:

• Простота монтажных работ при установке узла;
• Агрегат потребляет сравнительно малое количество электроэнергии;
• Узел не влияет на экологические показатели автомобиля;
• Возможная установка узла на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное понижение крутящего момента соответственно росту скорости автомобиля;
• В процессе эксплуатации не требуется дополнительного ухода и применения различных специальных материалов;
• При низких температурных показателях этот вариант усиления рулевого колеса показывает себя лучше.

Новый электроусилитель руля ВАЗ 2110 с компонентами

Но в случае с отечественными дорогами и этого усиления вполне достаточно, чтобы чувствовать себя комфортно за рулем.

Как работает и способы его подключения к рулевому управлению

В момент поворота руля водителем, включается электродвигатель усилителя. Он помогает докручивать колеса в необходимую сторону, снимая реактивное действие с рулевого колеса. За счет этого проще вращать колеса автомобиля, человеку не нужно прилагать большого усилия, чтобы маневрировать на малых скоростях машины, например на парковке.

Чтобы дать сигнал на включение двигателя электроусилителя, в рулевом управлении используется торсионный вал. Как в случае с гидроусилителем, он используется для того, чтобы исполнительный механизм усилителя понимал, в какую сторону повернут руль, вращается он или стоит на месте. Только в случае с гидравлическим «помощником», на торсионе установлены датчики, которые считывают угол поворота рулевого колеса, формируя импульсы для электродвигателя.

Червяк-шестерня

Если усилитель установлен на валу, то передача момента электроусилителя передается через червячную передачу. Электрический двигатель вращает червяк, он вращает шестерню на валу, момент передается на рулевую рейку.

В таком типе подключения есть большой минус. В случае выхода из строя электродвигателя, водитель не сможет вращать руль и поворачивать колеса. Потому что, червячная передача работает только в одну сторону, червяк может крутить шестерню, а не на оборот. Для это используется редуктор с планетарной передачей. Он позволяет суммировать крутящий момент от двух источников. Первый источник – водитель, второй – электродвигатель. Если один из источников вышел из строя, то механизм будет вращаться. Момент будет в два раза меньше, число оборотов в два раза больше. То есть, больше нужно крутить руль для поворота колес на определенный угол.

Шестерня-рейка

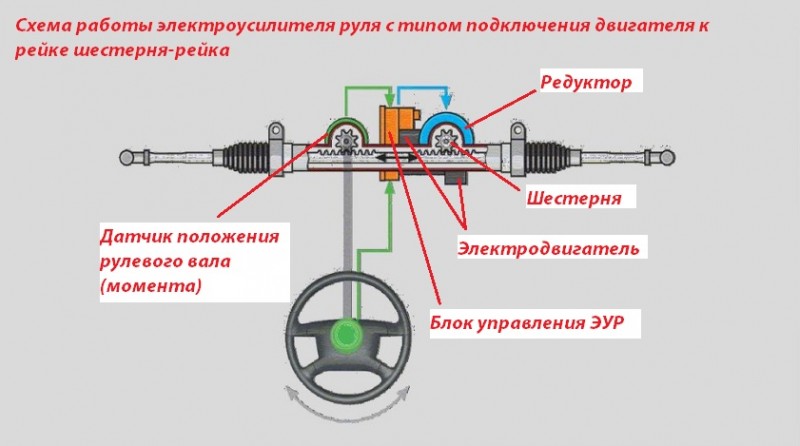

В этом случае электроусилитель находится на рулевой рейке, перпендикулярно ей. Это частный случай такого расположения. В большинстве автомобилях ЭУР устанавливается параллельно – это экономит место под капотом.

Передача крутящего момента передается через шестерню на зубья рейки. В данной конструкции используется две шестеренки – одна передает усилие от рулевого вала на рейку, вторая от электродвигателя. Когда электроусилитель устанавливается параллельно, в конструкцию добавляется червяк и редуктор. Вращение от электрического двигателя через них передается на шестерню и рейку.

Здесь так же используется торсионный вал, способный скручиваться. На нем размещены датчики угла поворота. Они формируют команды для электрического двигателя усилителя на включение, отключение и вращения в определенную сторону.

В случае поломки, водитель сможет без проблем поворачивать руль. Шестерня электродвигателя никак не помешает ему это сделать. Помощи от электромотора не будет, ему придется вспомнить Жигули и с какой силой нужно потратить для поворота колес.

Винт-шариковая гайка

В этом случае электромотор усилителя установлен параллельно рулевой рейке. Она имеет форму не доски с зубьями, а трубы с резьбой. На ней накручена гайка, соединенная ремнем со шкивом электрического двигателя. Электродвигатель вращает гайку, которая закручивает или выкручивает рейку, поворачивая колеса в нужную сторону.

Между резьбой гайки и винта, в нашем случае рейки, находятся шарики. При вращении они перемещаются по спиралевидной траектории, по резьбе. Попадая в возвратные каналы, они двигаются по кругу. Происходит круговое движение шариковых элементов по резьбе гайка-винт.

Эта конструкция имеет ряд преимуществ перед винтовой парой гайка-винт:

1. Увеличивается КПД механизма до 80%;
2. Электродвигатель затрачивает меньше энергии;
3. Уменьшается износ трущихся деталей;
4. Увеличивается срок эксплуатации;
5. Меньший нагрев пар трения способствует непрерывной работе.

Сравнение усилителей рулевого управления разной конструкции.

Удобство и безопасность управления

Все типы усилителей рулевого управления «подчиняются» только повороту руля, реакции управляемых колёс на них не действуют или действуют очень незначительно.

В автомобилях, оборудованных ГУР, с целью снизить усилие, которым водитель поворачивает руль, выводя машину из поворота, и для поддержания устойчивости прямолинейного движения, конструкторы увеличили схождение управляемых колёс, увеличили кастор и шаг винтовых канавок в зацеплении «винт — шариковая гайка».

Это создаёт у водителя впечатление обратной связи, «информативности» руля и чувство непосредственного управления.

Электронное управление ЭУР обеспечивает возможность его настройки в зависимости от условий и скорости движения. Чем больше скорость — тем меньше усилие ЭУР и «тяжелее» руль. В городских условиях водитель может отключить ЭУР от датчика скорости, и руль будет постоянно «лёгким».

В программу управления ЭУР можно ввести функции возвращения руля в «ноль» и удержания колес в среднем положении при разном давлении в шинах.

Надёжность

Детали усилителей руля любого типа и конструкции подвержены механическому износу.

В гидравлических усилителях к этому добавляется постепенное ухудшение свойств рабочей жидкости и износ манжет и уплотнений.

При удерживании руля в крайнем положении циркуляция масла прекращается, резко поднявшееся давление в системе может разорвать рукав высокого давления.

Понижение уровня масла в результате утечки вызовет работу насоса «всухую» с немедленным задиром поверхностей ротора и корпуса.

О выходе ГУР из строя водитель узнаёт последним, и если это произойдёт на большой скорости — аварийная ситуация неизбежна.

Бесщёточные, с внутренним обдувом, электродвигатели ЭУР надёжно защищены от перегрузок тремя барьерами — предохранителями в цепи питания, электронным блоком управления и общей программой процессора (контроллера) автомобиля.

При возникновении проблем ЭБУ уменьшает число оборотов электромотора, на приборной панели загорается соответствующий символ, водитель успевает отреагировать снижением скорости и торможением.

Существует ряд мнений, что достоинством той или иной конструкции является возможность управлять машиной при выходе усилителя руля из строя.

Топливная экономичность

ГУР потребляет часть мощности двигателя на вращение насоса, создающего высокое давление в гидросистеме.

Основной недостаток гидравлических усилителей — насос высокого давления работает, если вращается коленчатый вал двигателя. Движется ли машина или стоит неподвижно на холостых оборотах — ротор насоса крутится, срабатывая собственный ресурс.

Электродвигатель ЭУР включается электроникой только на время поворота руля, при стоянке в пробке или движении по прямой он не работает.

Существует тезис о повышенном расходе топлива автомобилями, оснащёнными гидравликой в рулевом управлении. При этом не учитывается, что киловатты, «съедаемые» электромотором ЭУР и непрерывно потребляемые системами управления, тоже произведены коленвалом, вращающим генератор.

Никто не проводил ходовых испытаний одинаковых авто с одинаковыми двигателями, но разным типом усилителя рулевого управления, поэтому достоверных данных о «прожорливости» машин с ГУР не существует.

Область применения

Гидравлические рулевые устройства, в последнее время, практически не применяются в переднеприводных автомобилях с подвеской типа «МакФерсон» и рулевым механизмом реечного типа. Исключение — ЭГУР.

В транспортных средствах, где поворот управляемых колёс осуществляется рулевой трапецией, — в полноразмерных внедорожниках, средних и тяжёлых грузовиках — передние колёса поворачиваются с помощью ГУР.

Перспективы развития

Гидравлические конструкции — тупиковая ветвь автомобильного прогресса.

Современные электронные системы безопасности движения, торможения, объезда препятствий и парковки требуют и электронного рулевого управления.

Развитие гибридного привода, появление электромобилей и машин с элементами искусственного интеллекта в управлении — лишили «гидравлику» места под капотом.
