Двигатель хонда срв 2 литра устройство

Двигатель Honda CR-V 2.0 литра

Рядный, четырехцилиндровый, 16-клапанный бензиновый двигатель Хонда СРВ с верхним расположением распределительных валов и жидкостным охлаждением. Нумерация цилиндров ведется от шкива коленчатого вала. Блок цилиндров CR-V 2.0 алюминиевый. Для увеличения жёсткости блока цилиндров нижняя крышка коренных подшипников выполнена цельной и крепится к блоку 24 болтами. Упорные полукольца устанавливаются в 4 опору. В некоторых модификациях данного двигателя применяются балансировочные валы для уравновешивания силы инерции коленчатого вала второго порядка. Такие версии движка устанавливались на заряженные модификации некоторых моделей Хонда.

Для охлаждения в блоке цилиндров сделаны каналы, по которым циркулирует охлаждающая жидкость. Для смазки коленчатого вала, шатунов, поршней и подачи масла к масляным форсункам имеются горизонтальные каналы, а в передней части блока один вертикальный канал для подачи масла в головку блока цилиндров. На большинстве моделей движка на впуском валу стоит фазовращатель. Впускной коллектор имеет переменную геометрию. В алюминиевой головке блока цилиндров нет гидрокомпенсаторов, поэтому регулировать клапанный зазор необходимо вручную.

Трансмиссия

Шестиступенчатая механическая коробка передач полагалась только 2-литровому агрегату. В качестве опции предлагался 5-скоростной автомат, который был единственным вариантом для 2.4 i-VTEC. После рестайлинга в 2015 году версии с 2.4 стали комплектоваться вариатором.

Все коробки отличаются завидной надежностью и проблем обычно не доставляют.

Система полного привода предназначена, прежде всего, для улучшения сцепления колес с поверхностью на дорогах общего пользования. На сложных участках система недостаточно эффективная. А если упорно идти на пролом, то муфта довольно быстро перегревается.

В CR-V нередко приходилось сталкиваться с отказом системы полного привода, сопровождаемым сообщением об ошибке и горящим индикатором AWD. Обычно доставалось владельцам машин с 2-литровым мотором. Например, отламывался провод, расположенный на минусовой клемме аккумуляторной батареи. Либо выходило из строя реле, размещенное под обшивкой багажника (2000 рублей).

Но самая неприятная причина – отказ соленоида, установленного в редукторе. Чтобы его заменить, необходимо демонтировать и полностью разобрать узел. Хонда модернизировала соленоид (около 6000 рублей). За работу попросят не меньше 5000 рублей. Недуг затронул экземпляры 13 модельного года.

III поколение (2007-2011)

Третье поколение закрепило традицию, по которой потенциальные владельцы выбирали между двумя бензиновыми моторами. Старший вариант объёмом 2.4 литра продолжил развитие серии моторов с индексом K24. А более скромный 2.0-литровый вариант был представителем новой для модели CR-V серии R.

• 2.0 л. (150 л.с.) R20A;
• 2.4 л. (166 л.с.) K24Z1.

Мотор серии R является модификацией двигателя R18, объёмом 1.8 литра. Впервые он появился на модели Civic 8 поколения. Увеличения объёма добились установкой длинноходного коленвала. Изменённый впуской коллектор получил 3 режима работы. Также мотор обзавёлся балансирными валами. ГБЦ имеет конструкцию типа SOHC, то есть с одним распределительным валом, но при этом имеет 16 клапанов. Присутствует система изменения фаз i-VTEC. Сам привод механизма цепной.

Отмечается, что относительно своего предшественника серии К20, моторы данной серии обладают более «городским» характером. Упор сделан на низкие и средние обороты. Можно сказать, что пропал яркий спортивный характер. При этом увеличилась экономичность, а относительная простота конструкции повысила надёжность агрегата.

Статья в тему: Способы самостоятельной промывки дизельной и бензиновой топливной системы

Двигатель K24Z1 получил определённые доработки, благодаря чему улучшились его характеристики. Изменения получил впускной коллектор, стали устанавливать другую шатунно-поршневую группу. Это позволило увеличить мощность до 166 л.с.

Оба двигателя не имеют гидрокомпенсаторов, поэтому владельцам необходимо помнить о периодической регулировке зазоров клапанов. Производитель указывает интервал в 40 тыс. км.

Типичные неисправности

Двигатель серии R20 иногда может досаждать своим стуком. Есть две достаточно распространённые причины. Первой являются клапана. Это может происходить как по причине неправильной регулировки, так и по причине того, что давно не выполнялась данная процедура. Второй распространённой причиной является характерный звук клапан адсорбера. Это считается нормальной конструктивной особенностью.

Иногда лишних звуков может добавить натяжитель приводного ремня. Как показывает практика, срок его службы в среднем 100 тыс. км, после чего может потребоваться его замена.

Особенностью двигателя является вибрация на холодную. Если же после прогрева она продолжается, то прежде всего стоит проверить опоры. Чаще всего причина в левой.

При использовании некачественного топлива могут значительно снижаться сроки службы катализатора и лямбда-зонда

Также стоит обращать внимание на качество масла. Система i-VTEC весьма чувствительна в этом вопросе

Моторы серии K24 могут доставить больше проблем. Главным образом это касается неисправностей, связанных с распределительными выпускными валами, а точнее с их регулярным износом. Существует много теорий о том, почему эта неисправность, раз за разом, возникает после ремонта, однако точного ответа так и нет. Владельцам остаётся только менять изнашиваемую деталь, либо же проводить ремонт ГБЦ.

Остальные проблемы также достались от предшественника K24A1, но они не столь критичны и легко решаются, благодаря опыту эксплуатации предыдущей модификации.

Ресурс двигателей

Моторы серии R20 достаточно надёжны и спокойно выхаживают до 200 тыс. км. Многие экземпляры дотягивают и до 300 тыс. Залог таких пробегов – своевременное обслуживание и применение качественного масла.

Двигатель K24Z1 доставляет конечно больше хлопот из-за своей проблемы с распределительными валами. При этом стоит отметить, что если отбросить эту проблему, то агрегат достаточно надёжен. Его ресурсный потенциал вполне позволяет накручивать пробеги в 300+ тыс. км до капитального ремонта. Но такое возможно также при условии качественного и своевременного обслуживания.

Внутренности салона

Заглянув в салон машины вау-эффекта вы не ощутите – тут всё просто, но очень качественно. Конечно, при высоких пробегах не стоит рассчитывать на идеальное состояние, ведь никакой материал не вечен. Сильнее всего возраст бьёт по обивке на ручке водительской двери, рулю и сиденьям. Конечно, состояние будет сильно отличаться в зависимости от ухода, однако старость всё равно будет видна. В некоторых случаях к этому могут добавиться мелкие неисправности по мелочам, однако серьёзного «головняка» тут не возникает.

Наиболее хлопотными будут приводы стёкол и замков. При перекосах стекла легко ломаются его пластиковые крепления. А вот дохлый кондиционер – это скорее правило, чем исключение. Радиатор и трубки в нём слабые, так что утечки происходят часто, что, в свою очередь, быстро гробит компрессор. На старых машинах некоторый дискомфорт могут вызвать скрипы в салоне и разболтанные регулировки кресел, что характерно для версий, производимых в Америке.

К слову, двери тут оказались весьма нежными и не любят, когда ими по-пролетарски хлопают. Особенно это касается задней, которая уже после пары хороших захлопываний с избыточной силой может «поплыть» по геометрии и начать греметь на кочках. А потом ещё и протечки появятся на стыках с остеклением. В общем, хлопать ими не надо, и точка. Что касается шумоизоляции, то её тут откровенно не хватает. Ну а штатная мультимедийка, как и следует ожидать, уже давно устарела, так что, если хотите музыки – ставьте двухдиновую магнитолу поновее.

Краш-тест

Защита водителя и взрослых пассажиров

Во время лобового столкновения кузовная деформация не потянула за собой деформацию пассажирского отделения. Датчиками удалось зафиксировать неплохую защиту коленей и бедер водителя и переднего пассажира.

Во время более серьезного испытания, имитирующего боковой удар со столбом, когда кузовная деформация максимальна, защита груди и живота оказалась приемлемой, а головы и бедер – хорошей. В ситуации с наездом сзади кресла и подголовники прекрасно защитили от хлыстовой травмы.

Защита пассажиров-детей

Во время моделирования фронтального удара смещение закрепленного необходимым образом детского манекена, который сидел по направлению движения, было незначительное. Когда было боковое столкновение, удерживающее приспособление уверенно смогло фиксировать манекен, что привело к минимальной вероятности контактирования головы с элементами интерьера.

Установленная подушка безопасности для сидящего впереди пассажира является отключаемой. Поэтому на переднее сидение можно монтировать детское кресло, которое будет обращено назад. Но сама индикация изменения активности подушки безопасности была не постоянной, поэтому баллы были сняты.

Японский Кроссовер СР-В позволяет устанавливать на себя все категории детских удерживающих средств, которые предусмотрены компанией-производителем. Но все равно, во время установки следует соблюсти бдительность и гарантированно убедиться, что сиденье было смонтировано правильным образом, ведь из-за этого и снизили оценку.

Защита пешеходов

Установленный бампер предоставляет приемлемую защиту ног пешехода, что и послужило основанием для получения предельного количества баллов. Капот во время столкновения смог показать хороший, либо удовлетворительный уровень защиты.

Японец обладает электронной динамической стабилизацией, которая является обязательной на всех CR-V и полноценно отвечает стандартам Euro NCAP. Предусматриваются напоминания о непристегнутых ремнях безопасности для кресел, установленных впереди и сзади.

Хонда СРВ оснащена:

• Антиблокировочная система тормозов (ABS);
• Система курсовой стабилизации автомобиля (VSA);
• Система помощи при торможении (BA);
• Система распределения тормозных усилий (EBD);
• Система помощи при подъеме (Hill Start Assist);
• Круиз-контроль;
• Система контроля давления в шинах (DWS);
• Ограничитель скорости;
• Подушки безопасности (8 шт.).

Двигатели

В салонах официального дилера продавались только машины с атмосферными бензиновыми двигателями емкостью 2,0 литра (R20) и 2,4 литра (K24).

Базовый 2.0 i-VTEC отдачей 150 л.с. больше подходит для передвижений по городу. На шоссе ему не хватает тяги. 2.4 i-VTEC везет заметно бодрее.

До рестайлинга 2.4 развивал 190 л.с. (K24Z7), а после – 188 л.с. (K24Z9) Потеря 2 л.с. связана с модернизацией – использован непосредственный впрыск топлива, доработана форма камеры сгорания и поршневая группа. В результате крутящий момент вырос на 25 Нм — до 245 Нм, что позволило улучшить динамику и немного снизить расход топлива.

Все двигатели имеют цепной привод ГРМ и механическую регулировку зазора клапанов. Контроль зазора рекомендуется проводить каждые 45 000 км. Операция довольно простая, а механизм регулировки удобный – винт-гайка.

Лишь в отдельных экземплярах цепь ГРМ вытягивалась после 100-150 тыс. км. Стоимость нового комплекта ГРМ – 15 000 рублей, а работ по замене – всего 5000 рублей.

Некоторые владельцы, чаще машин с двигателем 2.4, отмечают повышенный расход масла – 0,3-0,5 л / 1000 км. Обычно недуг возникает после 80-120 тыс. км. Проблема не массовая, но встречается. Как правило, причина – залегшие кольца из-за использования низкокачественного топлива или несвоевременной замены масла.

Проблема в том, что индикации низкого уровня масла нет. Поэтому регулярный контроль уровня масла обязателен. Наблюдались инциденты с осушением системы смазки и последующим капитальным ремонтом двигателя (проворачивало вкладыши). Хонда себя обезопасила, заявив гигантский допустимый расход масла – 1 литр на 1000 км!

Другой недуг 2.4 i-VTEC – шум шестерни фазовращателя VTC впускного распредвала при запуске холодного двигателя. В 2014 году вышел сервисный бюллетень, предписывающий замену шестерни на модернизированную. За новую шестерню придется заплатить 11-12 тысяч рублей.

Встречаются и единичные случаи выкрашивания кулачков впускного распределительного вала мотора объемом 2,4 литра. Стоимость нового вала – от 16 до 35 тысяч рублей.

Кузов

На экземплярах 2007-2008 года выпуска встречаются проблемы с лакокрасочным покрытием двери багажника — появляются небольшие очаги коррозии. Дилеры производили покраску двери по гарантии. Нередко обнаруживаются потертости на уплотнителе задних дверей, или из-под хромированной накладки над регистрационным знаком «вываливается» резиновая подкладка .

Через 4-5 лет эксплуатации темнеют отражатели и желтеют стекла передних фар. Стоимость оригинальной блок-фары — около 35 000 рублей, аналога — около 10 000 рублей. Штатный ксенон выхаживает 100-150 тыс. км. Оригинальная лампа обойдется в 5-6 тыс. рублей, аналог – около 1,5-2 тыс. рублей. Многие жалуются на неэстетичное «дрожание» светового пятна ближнего света. Обгорание контактов ламп ближнего света – официально признанный недостаток Honda CR-V.

Если возникли проблемы с омывателем стекла (жидкость подается через 4-6 взмахов), значит необходимо заменить обратный клапан форсунок. Стоимость клапана около 700 рублей.

Honda CR-V III (2007-2009 гг.)

Через 4-5 лет начинают отказывать штатные датчики парковочного радара. На поверхности датчика вздувается покрытие, и образуются «окислы». Вернуть его к жизни можно, зачистив и покрасив поверхность заново. Иногда причина «глюков» датчиков в плохом контакте штекера. В таком случае поможет обработка места соединения контактов токопроводящей смазкой. «Официалы» за новый датчик просят около 5-6 тыс. рублей.

Еще один из признанных дефектов, проявляющийся на Хонда СРВ первых двух лет выпуска – включение электропривода левого наружного зеркала при включении зажигания. Официальные сервисы ремонтом привода не занимаются, а производят замену зеркала целиком.

Интерьер

Пластик салона Хонда СРВ 3 со временем начинает скрипеть. Чаще «сверчки» оживают с приходом морозов. Нередко неприятные звуки появляются в задней части автомобиля. Одна из причин — скрип кузовного железа с правой задней части автомобиля. Для его устранения необходимо снять пластиковую обшивку багажника и обработать правую часть металлического основания кузова составом схожим с WD-40, а в некоторых местах даже «поработать» молотком.

Многие жалуются на дребезжание подголовника сиденья переднего пассажира. Рестайлинговые версии отличились люфтом спинки водительского кресла. Иногда источником посторонних звуков в салоне при проезде неровностей становятся замки дверей и наружные накладки дверных ручек.

Honda CR-V III (2007-2009 гг.)

Кожа на руле и ручке выбора передач обтирается к 150-200 тыс. км. На автомобилях с МКПП со временем появляется скрип при нажатии педали сцепления. Источник – втулка подвеса. Ее замена поможет ненадолго, более действенный способ — периодическая обработка втулки составом на основе силикона.

Оборудование

При пробеге более 60-100 тыс. км может перестать включаться кондиционер. Причин несколько. Первая, перегоревшее реле компрессора. Оригинальное стоит около 700-800 рублей. Штатное реле можно заменить четырех контактным от Калины/Приоры за 60 рублей. Другая причина – увеличение зазора между шкивом и муфтой компрессора кондиционера и невозможность «притягивания». Решается проблема путем стачивания регулировочной шайбы для уменьшения зазора между шкивом и муфтой. Еще одна причина не включения кондиционера – выход из строя электромагнитной муфты. Официальные сервисы за муфту вместе с заменой просят около 12-18 тыс. рублей. На неофициальных сервисах потребуется около 6-9 тыс. рублей.

Отдельные владельцы сталкиваются с периодическим загоранием индикатора неисправности системы SRS. Недуг характерен для машин первых лет выпуска. Все дело в блоке SRS. Новый блок доступен за 30 000 рублей, а бу — за 10 000 рублей. Ряд машин первых лет выпуска попал под отзыв для замены газогенератора подушки безопасности водителя и переднего пассажира.

После 100-200 тыс. км может выйти из строя регулятор напряжения или диодный мост генератора. Обе детали стоят свыше 1 000 рублей. Порой подводит и стартер, но иногда достаточно заменить реле стартера (от 800 рублей).

Заключение

В заключении хочется добавить, что возможные неисправности в подавляющем большинстве случаев проявляются на Хонда СРВ 2007-2008 года выпуска. На более молодых кроссоверах их почти не возникает. После рестайлинга Honda CR-V избавился от большинства болячек и слабых мест.

Первая версия хонды СРВ

Первая версия данного автомобиля от компании Хонда была представлена в виде концепта в далёком 1995 году. Стоит отметить, что СРВ был первенцем в линейке кроссоверов, который спроектирован компанией Honda без посторонней помощи. Изначально, он реализовывался исключительно в японских дилерских центрах и рассматривался как премиум класс, так как в виду своих габаритов превышал законодательно установленные нормы. В 1996 году, на Чикагском моторшоу была обнародована модель для североамериканского рынка.

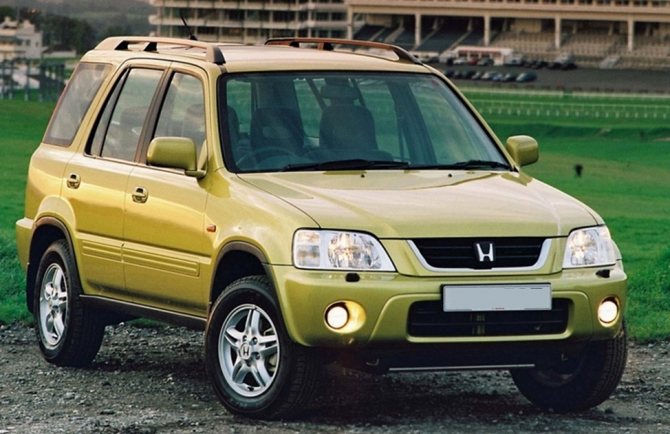

Honda CR-V 1го поколения

Следует отметить, что первое поколение данной модели выпускалось только в одной комплектации, под названием «LX» и оснащалось бензиновым рядным четырёхцилиндровым мотором «В20В», объёмом 2,0 литра и максимальной мощностью 126 л.с. По сути, это был тот же самый, 1,8-литровый двс, который устанавливался на Honda Integra, но с некоторыми доработками, в виде расширенным диаметром цилиндра (до 84 мм) и цельной конструкции гильзы.

Кузов автомобиля представляет собой несущую конструкцию, укреплённую двойными поперечными рычагами. Фирменным стилем автомобиля являются пластиковые накладки на бампера и крылья, а также складываемые задние сидения и стол для пикника, который располагался в нижней части багажника. Позже наладился выпуск CR-V в комплектации «EX», которая комплектовалась системой ABS и легкосплавными дисками. Автомобиль также имел систему полного привода (Real-Time AWD), но производились версии и с переднеприводной компоновкой.

Ниже представлена таблица, где указаны основные характеристика двигателя B20B, который устанавливался на первую версию СРВ и после рейстайлинговый силовой агрегат B20Z:

В 1999 году был произведён рейстайлинг первого поколения данной модели. Единственным изменение в обновлённой версии был модернизированный двигатель, который немного прибавил в мощности и незначительно увеличил крутящий момент. Мотор приобрёл повышенную степень сжатия, была произведена замена впускного коллектора, а также увеличили подъём выпускного клапана.

Технические характеристики

• Дата производства: 2006 -2012 • Страна производства: Япония • Кузов: седан, купе (для Северной Америке) • Количество дверей: 5 • Количество мест: 5 • Длина: 4530 миллиметров • Ширина: 1820 миллиметров • Высота: 1675 миллиметров • Колесная база: 2620 миллиметров • Клиренс: 185 миллиметров • Размер шин: 225/65/R17 • Привод: передний и 4WD • Шасси: Спереди МакФерсон, сзади — многорычажная подвеска • КПП: 6-ти ступенчатая механическая КПП и автоматическая 5-ти ступенчатая трансмиссия • Объем топливного бака: 58 литров • Объём багажного отделения: 556/955 литров • Вес: 1498 килограмм

Мотор 2.4 литровый K24A • Индекс: K24A • Объём: 2.4 литра • Количество цилиндров: 4 • Мощность: 166 л.с при 5800 об/мин • Крутящий момент: 220 Hm при 4200 об/мин • Расход топлива на 100 км: 9,5 литров (смешанный цикл)

Мотор 2.0 литровый K20A • Индекс: K20A • Объём: 2.0 литра • Количество цилиндров: 4 • Мощность: 150 л.с при 6200 об/мин • Крутящий момент: 192 Hm при 4200 об/мин

Что нужно проверить при покупке?

Если говорить о салоне, там нужно проверить все кнопки электроприводов. Больные места – это электрические стеклоподъемники и задний дворник. В дождь в салон может пройти вода (в районе лобового стекла). Следует проверить, чтобы багажник открывался с кнопки. В «Хонде» может перетираться жгут в соединении с дверью. Также нужно проверить, чтобы дверные замки нормально открывались и закрывались с сигнализации.

Что еще нужно проверить перед покупкой? В отзывах советуют посмотреть состояние дросселя, сняв воздушный патрубок. Если имеется много масла — значит, двигатель вскоре потребует серьезного ремонта. Также рекомендуется осмотреть мотор на наличие масляных подтеков. Если они имеются — значит, предыдущий владелец не следил за автомобилем.

Слабые места Honda CR-V 3-го поколения

• Задние пружины;
• Рулевая рейка;
• Лямбда-зонд;
• Катализатор;
• Датчик давления фрикциона второй или третьей передачи;
• ЛКП.

Теперь подробнее…

Владельцы автомобилей не редко замечают, что пружины проседают уже через 3-4 года эксплуатации. Можно сказать, что это не критически и не дорогостояще, но имеет место быть. Соответственно перед покупкой необходимо проверить состояние пружин.

В рулевой рейке, как и на других рейках других марок автомобилей, слабым местом является втулка. Очень быстро данный элемент изнашивается и требует ремонта

Важно помнить, что замена рулевой рейки в будущем обойдется в круглую сумму, но и необходимо помнить, что в случае износа втулки ее можно поменять. Признаками износа втулки в рулевой рейке является стуки в руль при повороте рулевого колеса

В зависимости от возраста покупаемого автомобиля необходимо обратить внимание на кислородный датчик. Идеальным вариантом будет – это протестировать данный элемент в автосервисе

Внешние признаки косвенно могут указывать на неисправность лямбда-зонда, такие как дерганье или рывки, повышается расход топлива и преждевременно выходит из строя катализатор. Не сказать, что датчики на Хонда выходят из строя достаточно быстро, но знать перед покупкой об этом необходимо.

Вообще катализаторы на многих автомобилях стоят приличных денег. На автомобиле с пробегом выше 100-120 тыс.км

пробега необходимо обратить внимание на работу двигателя, цвет и запах выхлопных газов. Как известно при «умирании» катализатора двигатель на холостых оборотах начинает неустойчиво работать, уменьшается мощность, появляется резкий специфический запах и загорается лампочка неисправности двигателя или спиралька на консоли

Это уже касается АКПП. Сама коробка нареканий не вызывает, но на автомобилях старше 4 лет может попроситься на замену данный элемент АКПП. При выходе из строя датчика загорается и моргает «D»

Поэтому при покупке необходимо обратить внимание на отсутствие мигающей буковки «D»

На будущее важно помнить, что не обязательно именно при выходе из строя датчика загорается «D», он может быть просто засорен

Как не удивительно, но ЛКП Honda CRV слабое. На автомобилях выпуска 2007 года достаточно часто можно встретить не большие очаги коррозии

Особенное внимание необходимо уделить при осмотре двери багажника. Именно там замечены нарушенное ЛКП, что в будущем приводит к появлению очагов ржавчины

Типичные недостатки Хонда ЦРВ 2006–2011 гг. выпуска

1. Расход масла выше заявленного;
2. Слабый пластик в салоне (легко царапается);
3. Заливание боковых стекол при дожде;
4. Слабый подогрев лобового стекла;
5. Шумная работа подвески;
6. Со временем проседает корма.

Вывод.

В общем можно отметить, что автомобиль Honda CR-V достаточно надежный и занимает достойное место в первых местах своих конкурентов других марок и моделей

Самое главное необходимо помнить, что при покупке автомобиля помимо вышеперечисленных мест необходимо тщательно обратить внимание на состояние и работоспособность всех систем и агрегатов данного автомобиля. Идеальным вариантом будет это проверка машины в авторитетном автосервисе или СТО
