Алгоритм правильной установки автомобильного аккумулятора

Какие проблемы решает вторая АКБ

Есть несколько проблем, которые поможет решить дополнительная АКБ. Именно о них стоит и поговорить.

Для начала это просадка напряжения, которая очень часто встречается у автомобилей с нештатной и достаточно мощной акустикой.

Такой эффект возникает по нескольким причинам. Обычно это проводка низкого качества или проблемы с распределителями питания. Обычные свинцово-кислотные АКБ сурьмянистого типа для питания нештатных потребителей вовсе не подходят. Чтобы ноутбук, обогреватель или акустика стабильно работали, требуется напряжение в диапазоне от 12,8 до 14 В. При высоких нагрузках напряжение проседает, поскольку не хватает зарядного тока, а система питания имеет слабую токопроводимость.

Есть 2 основные причины возникновения так называемых просадок напряжения. А именно:

  • повышенное внутреннее сопротивление АКБ не позволяет обеспечивать сабвуфер требуемым объёмом энергии;
  • неправильно расположена батарея.

Но когда машина стоит с выключенным зажиганием и на полную мощность включается отопление, аудиосистема, проигрыватель, питание идёт от аккумулятора. При длительном использовании единственная батарея вскоре сядет. Выльется это в том, что при попытке завести машину тока для пуска ДВС попросту не останется. АКБ перейдёт в состояние глубокого разряда, вывести из которого её будет сложно.

Отчёт: Перенос аккумулятора в багажник

Переносим аккумулятор в багажник на Toyota Ipsum кузов ACM26. Пролог. В качестве отступления хочется сказать, что перенос аккумулятора в багажник на Toyota Ipsum почти не актуален, т.к. места под капотом предостаточно. Но! В результате тюнинга или установки дополнительного аккумулятора (совместно с данным устройством) может сложиться такая ситуация, когда места под капотом будет недостаточно и тогда встанет вопрос об освобождении свободного пространства. И в первую очередь его можно освободить убрав из под капота аккумулятор. С подобной проблемой столкнулся и я, работая над этим проектом.

Для этого нам понадобится: ключи торцевые на 10, 12; изолента; нож (будет использоваться для зачистки проводов); молоток; дрель ; сверло по металлу 10мм; болт 1 шт. с гаечками 2шт. под ключ на 10; болт 1 шт. с гаечкой 1шт. под ключ на 12; Клеммы для аккумулятора – 2шт.; Клеммы для подключения кабеля к болтовому соединению – 2шт.; Кабель – 11м маркировка 4AWG сечение 18мм2;

1. Разрезаем кабель по 5,5 метров и с одной стороны обжимаем клеммами под болтовое соединение; 2. Прокладываем кабель: для этого снимаем бардачок со стороны пассажира, просовываем кабель клеммами в моторный отсек через отверстие для косы компьютера (верхнее); 3. Укладываем кабель: снимаем пластмассовую обшивку порогов со стороны пассажира; откручиваем нижний болт крепления ремня безопасности пассажира второго ряда, откручиваем болт в подлокотнике пассажира третьего ряда, отщелкиваем обшивку салона от второго ряда до багажника, в багажнике вырезаем отверстие под кабель; 4. Устанавливаем аккумулятор: загибаем край штатного крепления аккумулятора, размечаем отверстие на пластиковой панели (на кузове за панелью есть свободное отверстие, за которое можно закрепиться),

сверлим пластик, устанавливаем шпильку сквозь пластик, сверлим еще одно отверстие в днище, на днище прикручиваем болт (одной гаечкой до упора, чтобы болт не падал, когда будем откручивать вторую гаечку, удерживающую крепление), закрепляем аккумулятор;

5. Если провода одного цвета, то для определения делаем следующее: к аккумулятору, который пока еще стоит под капотом, подключаем отрицательную клемму проложенного провода, и проверяем на проводимость между кузовом и проложенными проводами в багажнике; проводимость есть, значит, минус найден; 6. Подключаем «-» под капотом (я прикрутил к штатному на автомате)

и делаем тоже самое с «+» (в моем случае – сразу на стартер)

7. Подключаем клеммы в багажнике;

Проверяем. Я делал 2 теста. Первый, когда аккумулятор еще стоял под капотом: минус штатно, а плюс через 11метров провода, на батарее 12,7В температура около 0. Результат: заводится без проблем, на прогревочных оборотах замеряю напряжение (на батарее — 14,4В, на штатных клеммах перед 11м – 14,5В).

Второй, после установки. Напряжение 12,4В, температура 0. Результат: заводится, на прогреве и там и там 14,4В, во время старта напряжение упало до 10,1В.

Основные рекомендации

Подсоединение дополнительного источника энергии к основному аккумулятору должно проводиться с учетом некоторых особенностей, которые позволяют повысить их эффективность и продлить срок эксплуатации. Правильное подключение позволяет после применения системы разъединить аккумуляторы и использовать их по отдельности. Основные рекомендации следующие:

  1. Оба источника энергии должны находиться в хорошем состоянии. Практически все аккумуляторы после нескольких циклов полной разрядки и зарядки изнашиваются, приходят в непригодность. Разрушение применяемых пластин становится причиной возникновения короткого замыкания, которое повреждает устройство в большей степени. Если использовать новый и изношенный аккумулятор, то второй будет поглощать энергию первого. После длительного применения подобной схемы разрядятся оба источника энергии.
  2. Большая часть схем предусматривает использование коммутатора для дополнительного аккумулятора. Подобный прибор позволяет использовать энергию первой батареи, но при этом сохранять емкость второго. Правильно подключенный коммутатор существенно расширяет возможности батареи.
  3. Если связка нескольких источников питания создается для транспортного средства или лодки, то нужно предусмотреть установку более производительного генератора. Не стоит забывать и о возрастающей нагрузке на применяемую проводку для передачи энергии. Малая мощность генератора может привести к тому, что созданная батарея не будет заряжаться полностью. Кроме этого, возрастает нагрузка на самозарядное устройство.
  4. Все применяемые батареи должны быть одинаковой мощности. Это связано с тем, что разная мощность приводит к износу одного из применяемых источников энергии.
  5. Между применяемыми батареями должно быть небольшое количество пространства. За счет использования коротких шнуров существенно повышается эффективность создаваемой схемы. Применяемые провода создают дополнительное сопротивление и приводят к потере энергии.
  6. Емкость используемых источников электроэнергии должна отличаться незначительно. Только в этом случае они смогут прослужить на протяжении длительного периода. Допустимое отклонение составляет всего 5 раз.

Комбинированный метод

В некоторых случаях нужно одновременно увеличить емкость и напряжение АКБ. Для этого применяется два комбинированных метода соединения:

  1. Для начала проводится последовательное соединение нескольких батарей. Подобным образом достигается требуемое рабочее напряжение. На втором этапе проводится параллельное коммутирование нескольких батарей, полученных при последовательном соединении аккумуляторов. Проводится создание нескольких последовательных цепей для достижения требуемой емкости.
  2. Второй метод предусматривает параллельную коммутацию аккумуляторов с требующейся емкостью, после чего они соединяются последовательно для достижения требуемого тока.

Комбинированный метод применяется крайне редко, так как предусматривает использование нескольких источников питания

При выборе наиболее подходящих аккумуляторов уделяется внимание их техническому состоянию, емкости и напряжению генерируемого тока

Применяемые методы

Для соединения нескольких аккумуляторов могут применяться два основных метода. Выбор проводится в зависимости от того, для чего предназначена схема. Первый способ предусматривает последовательное соединение всех источников питания. Особенности этой схемы заключаются в следующем:

Для соединения клемм применяются специальные перемычки. Рекомендуется отдавать предпочтение перемычкам, которые изготавливаются из материала с малым сопротивлением и высокой устойчивостью к теплу.
Противоположные клеммы соединяются между собой

Нужно уделить внимание качеству соединения, так как плохой контакт может стать причиной окисления материала и потери тока.
При соединении всех клемм стоит учитывать, что разноименные не должны пересекаться: это приведет к короткому замыканию.
Плюсовой и минусовой кабель подключается к потребителю. Они должны быть рассчитаны на большую нагрузку по причине возрастания силы генерируемого тока.

Рекомендуем: Измерение внутреннего сопротивления автомобильного аккумулятора (АКБ)

В этом случае можно существенно увеличить напряжение генерируемого тока, но емкость батареи остается неизменной. При последовательном подключении нужно выбирать провода, которые будут рассчитаны на высокое суммарное напряжение.

Различное электрооборудование характеризуется определенной потребительской мощностью. Большинство аккумуляторов генерирует ток с напряжением 12 В и 24 В. Однако некоторые потребители нуждаются в большем напряжении. Последовательное соединение позволяет существенно увеличить показатель, при этом емкость остается практически неизменной.

При повышении силы тока следует учитывать, что клеммы могут сильно нагреваться. Именно поэтому проводится выбор более подходящих проводов и перемычек.

При желании можно подключить 2 аккумулятора параллельно для увеличения емкости. Особенностями этой схемы соединения называют:

  1. При помощи перемычек соединяются плюсовые и минусовые клеммы.
  2. От разноименных клемм, которые использовались для соединения АКБ, отводится два провода.

Существенно повысить эффективность создаваемой батареи можно за счет использования коммутатора. За счет его применения можно обеспечить питание дополнительного оборудования и старта двигателя от различных источников электроэнергии. При этом оба аккумулятора может питаться от одного генератора. Если не требуется высокий пусковой ток, а электромотор должен работать на протяжении длительного периода от батареи, то проводится увеличение емкости. При этом напряжение остается неизменным, нагрузка при отсутствии коммутатора распределяется равномерно.

Способы подключения второго аккумулятора

Причины разрядки аккумулятора ВАЗ 2110

Если говорить о рекомендациях по установке, то выделяют несколько общих правил:

  1. Прибор располагают снаружи салона, поскольку он выделяет вредные испарения.
  2. Подбирают аккумулятор такой же ёмкости, что и основной.
  3. Генератор заменяют на более мощный или устанавливают ещё один, чтобы заряды обеих АКБ восстанавливались быстро и генератор не вышел из строя, так как вторая батарея требует дополнительной мощности.
  4. Для подключения выбирают короткие кабели, тогда АКБ будут работать более эффективно.

Какой аккумулятор и кабель выбрать

Подбирают источник питания, способный выдержать большое количество циклов разряда/заряда, поскольку его ожидает работа именно в таком режиме, например, гелевые АКБ. Но и у них есть ряд недостатков, например, подзарядка от бортовой сети.

Обратите внимание на то, что ставить вместе кислотный и АГМ аккумулятор можно, но не рекомендуется, так как АГМ аккумулятор будет брать заряд с кислотной батареи, тем самым разряжая её. Кислотная АКБ долго разряжается и долго заряжается. У АГМ больше пусковой ток, он быстрее заряжается и быстрее разряжается

У АГМ больше пусковой ток, он быстрее заряжается и быстрее разряжается.

Кальциевые устройства категорически не подходят для роли дополнительных, поскольку чувствительны к полной разрядке, сурьмяные ведут себя лучше, но оптимальным вариантом являются комбинированные батареи.

Параллельное подключение

Чтобы подключить два аккумулятора в автомобиле, по схеме соединяют плюсовые и минусовые клеммы АКБ. На плюсовой провод, идущий от штатного аккумулятора, ставится предохранитель, далее этот провод ведут по салону до АКБ в багажнике и ставят на него же второй предохранитель. Это делается для того, чтобы в случае повреждения провода в салоне не возникло пожара. Предохранители подбирают по сечению провода. Таким образом, соединяют перемычками плюс с плюсом, минус – с минусом (минус на кузов кидать нежелательно, так как он даёт ощутимое сопротивление). На провод к генератору и к усилителю также ставят по предохранителю.

Недостатки этого метода:

  1. Все потребители подключают к основной батарее.
  2. Электрический заряд идёт от дополнительного источника питания через штатный, когда последний разряжается, а это занимает некоторое время.
  3. Дополнительная батарея подпитывает основную до тех пор, пока их заряды не выровняются, поэтому полностью заряженным в лучшем случае становится аккумулятор с наименьшей ёмкостью и с наименьшим остаточным напряжением. Хороший же аккумулятор не добирает зарядку.

Такой режим эксплуатации неблагоприятно сказывается на сроке службы обеих батарей, поэтому предпочтительнее рассмотреть другой вариант подключения.

С диодным изолятором

Следующий способ, позволяющий подключить 2 аккумулятора в машину, предполагает подсоединение батареи к бортовой сети через диодный разделитель. Устройство проводит ток от генератора к дополнительному аккумулятору, изолирует вторую батарею от бортовой сети и штатного аккумулятора, препятствуя перетеканию тока между ними. К нему можно подключать не только второй, но и третий, и даже четвёртый прибор. Они будут заряжаться одновременно и равномерно.

Диодный разделитель для АКБ

Цена на диодные изоляторы определяется в несколько тысяч рублей. Например, изолятор китайского производства на 3 батареи стоит 6000 руб.

Мощные потребители подсоединяются к дополнительному источнику питания, а заряд основного прибора не расходуется. Однако и такая схема подключения двух аккумуляторов в автомобиле имеет недостаток: если устройства мощные, АКБ быстро теряет заряд, так как мощный потребитель в данном случае всё рано «висит» на одном источнике питания.

В общую цепь

Проблема решается, если приобрести второй аккумулятор в машину, а подключение осуществить через устройство развязки (УРА200, 300, 600) – реле, которое позволяет вручную с помощью кнопки «старт» или автоматически подключать и отключать дополнительную АКБ. Прибор устанавливают в разрыв плюсового провода, от которого происходит зарядка дополнительной АКБ. Производитель указывает, что необходимости в замене генератора в этом случае нет.

Бортовая сеть потребляет энергию сразу от обоих источников питания, причём переключается между ними при падении заряда в одной из батарей, а заряжает по принципу недостаточности, то есть в первую очередь заряд от генератора поступает к наиболее разряженным аккумуляторам. К некоторым устройствам можно подключить индикаторы, которые показывают, в какой батарее сколько заряда осталось.

https://youtube.com/watch?v=vv06bTgfx08

Как правильно затягивать клеммы на автомобильном аккумуляторе?

Тема довольно актуальна, многие автолюбители с нюансами не знакомы. Вопрос правильно стоит так – насколько сильно нужно затягивать клеммы?

Для того чтобы понять, в чём суть вопроса, необходимо увидеть наглядно аккумуляторные клеммы

Нормальные

У нормальных клемм расстояние между ушками должно быть равномерным, они располагаются параллельно друг другу.

Пережатые

У пережатых клемм ушки сомкнуты практически до соприкосновения и даже если гайку отпустить – ушки не разойдутся. От таких клемм лучше избавиться и купить новые, благо стоят они недорого и считаются расходным материалом.

Встречаются автолюбители, которые вообще не затягивают клеммы, просто набрасывают их на токовыводы аккумулятора и ездят, из-за чего:

1. Плохой контакт между токовыводом и клеммой. Что ведет к потерям и нагреве плохо контактируемых элементов.

2. При движении по неровной дороге от тряски незатянутая клемма может соскочить с аккумулятора и замкнуть на массу.

Зачем затягивать клеммы на аккумуляторе автомобиля?

Ну, во-первых, чтобы был хороший контакт между токовыводом и клеммой.

Во-вторых – чтобы она банально не слетела с токовывода.

Для того чтобы был равномерный контакт, нужно пользоваться чистиком, о котором мы рассказывали в статье о клеммах.

В идеальном варианте нужно использовать клеммы двух видов: свинцовую и обмедненную (латунную). Они будут разительно отличаться друг от друга по внешнему виду и снижается вероятность, что вы перепутаете полярность. Желательно, чтобы на обеих клеммах можно было использовать универсальный ключ 10х10.

Перед покупкой клемм нужно убедиться, что конструкция клемм имеет специальный выступ, предотвращающий проворачивание головки болта при затяжке. Это также позволяет при затяжке освободить одну руку.

Вот мы и подошли к главному вопросу – как затягивать клеммы.

После зачистки клемму нужно плотно одеть на соответствующий токовывод и немного провернуть для достижения более плотной посадки. Если вы хотите защитить клеммы от возможного окисления, то можно тонким слоем нанести защитную смазку (Molykote HSC Plus, LIQUI MOLY Batterie-Pol-Fett 7643, Vmpauto MC1710 и др., большинство автомобилистов используют LIQUI MOLY.), но это нужно делать только после затяжки клемм.

Затягивать очень сильно не нужно. Если при достаточном усилии клемма не проворачивается, то перетягивать не стоит.

Клемма должна быть заподлицо с токовыводом или располагаться чуть ниже верхнего среза токовывода.

По своим свойствам свинец является эластичным материалом и если вы будете перетягивать клеммы – со временем ушки начнут соприкасаться друг с другом и клеммы придется менять на новые.

Некоторые автовладельцы прилагают такие неимоверные усилия при затяжке клемм, что даже сгибают токоотводы. Также чрезмерная сила при затяжке вызывает появление микротрещин вокруг токоотводов, что в дальнейшем приводит к испарению электролита и окислению клемм.

Искренне надеюсь, что советы, описанные в статье, принесут вам пользу в повседневной жизни

Как правильно установить и подключить второй аккумулятор для аудиосистемы

Современный автомобиль включает в себя достаточно большое количество потребителей, в качестве источника питания для которых выступает АКБ. Это видеорегистраторы, системы сигнализации и пр.

Есть заводская комплектация машины, под которую рассчитывается расход напряжения, и устанавливается соответствующая АКБ. При этом со временем водителю хочется расширить возможности, подключить дополнительные гаджеты и устройства.

Но наличие любого нештатного потребителя негативно сказывается на ресурсе аккумулятора. С этой нагрузкой АКБ не справляется, быстро садится.

Чтобы решить такую проблему, устанавливается дополнительная, отдельная АКБ.

Как правильно подключить аккумулятор к машине?

Перед тем, как подключить новую или заряженную старую АКБ к машине, почистите корпус аккумулятора от грязи, пыли, масла, электролита. Можно использовать для этого ветошь или бумажные салфетки. В идеале нужно протереть корпус батареи раствором пищевой соды. Для его приготовления нужно чайную ложку пищевой соды растворить в стакане воды. Этим раствором протрите аккумулятор. Сода нейтрализует кислоту и устраняет токопроводящий слой на поверхности. Чистый аккумулятор имеет меньший саморазряд.

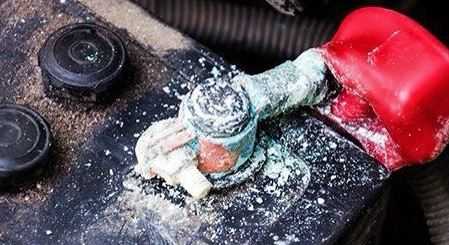

Следы окисления на клеммах нужно обязательно убрать Выводы аккумулятора батареи часто окисляются, из-за чего нарушается полноценный контакт с клеммами, возникают паразитные токи, и происходит нагрев. Поэтому перед подключением аккумулятора к машине, почистите выводы АКБ мелкой наждачной бумагой. Некоторые специалисты рекомендуют потереть их куском древесины. Также следует зачистить клеммы, подключаемые к выводам батареи. Затем ставите аккумулятор на своё место и фиксируете его там при помощи креплений. АКБ различного форм-фактора фиксируются по-разному.

Затем накидываете и фиксируете клемму на плюсовой вывод, затем на минусовой. Специалисты рекомендуют обрабатывать клеммы специальными антикоррозийными составами. Они выпускаются в виде смазок, аэрозолей и т. п. Такая обработка предотвратит их окисление и коррозию. Всё, аккумулятор подключён к машине. Советуем также прочитать материал о том, почему быстро садится аккумулятор на машине.

Способы подключения второго аккумулятора

А предлагают ли нам что-нибудь сами производители автомобилей? Не так много. Дополнительную аккумуляторную батарею можно встретить на специальных машинах, например, инкассаторских. Там он выполняет функцию резервного для обеспечения блокировки и защиты автомобиля. Также можно привести пример Форд Транзит. В этой машине производитель ставит 2 аккумулятора и мощный генератор для зарядки их обоих. Но это можно отнести к разряду исключений. Если вам потребуется установка дополнительного аккумулятора в машину, то готовых решений нет. Но есть варианты с использованием оборудования сторонних производителей. Об этих методах мы поговорим ниже.

В качестве общих пожеланий по установке второй АКБ можно отметить следующие:

  • Аккумулятор следует устанавливать вне салона, поскольку при функционировании он выделяет испарения;
  • Желательно, чтобы генератор имел высокую мощность. От этого будет зависеть, насколько быстро он сможет восстанавливать заряд обеих батарей;
  • Желательно устанавливать второй аккумулятор той же ёмкости, что и штатный.

Параллельное подключение второго аккумулятора

Этот способ кажется наиболее очевидным и простым. Соединяются плюсовые и минусовые клеммы, и можно спокойно пользоваться. Но здесь есть определённые сложности и ограничения.

Сначала расходуется заряд последнего, а затем он восполняется из второй аккумуляторной батареи. А этот процесс отнимает немало времени. В результате получается проще поставить на место штатного аккумулятора второй и завести двигатель на нём.

Схема подключения двух автомобильных аккумуляторов параллельно

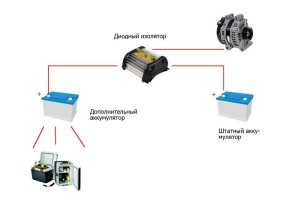

Использование диодного изолятора

В этом случае второй аккумулятор подключается к электрической сети автомобиля через диодный изолятор. Он проводит ток в одном направлении и предназначен для изоляции бортовой сети авто и дополнительной АКБ. Данные устройства имеют различное исполнение и могут подключать несколько АКБ. Стоимость диодных изоляторов начинается от нескольких тысяч рублей.

Схема подключения двух автомобильных аккумуляторов с использованием диодного изолятора

А это опять неудобства и лишние движения. В результате был разработан следующий вариант. Вернуться к содержанию

Подключение аккумуляторов в общую цепь

Сейчас в продаже можно встретить устройства, которые позволяют управлять несколькими аккумуляторными батареями, объединёнными в единую сеть. Они дают возможность управлять работой АКБ в автоматическом и (или) ручном режиме. При такой схеме в автомобильную сеть забирается энергия от обоих (или более) аккумуляторов. При падении напряжения в одной из батарей, устройство переключается на другую. Зарядка осуществляется по такому же принципу.

Схема подключения двух автомобильных аккумуляторов в общую цепь

Компьютер в автомобиль

  1. Установка компьютера в автомобиль
  2. Питание и время автономной работы компьютера
  3. Возможности компьютера
  4. Отрицательные моменты

Домашний персональный компьютер в автомобиль

  • Для начала нужно собрать или купить компьютер в небольшом корпусе. Чем меньше — тем лучше.
  • Далее нужно определиться с местом установки системного блока. (в багажник, под сиденья и т.д.).
  • Далее выбор и покупка TouchScreen монитора. (если Вы решили установить простой ЖК монитор, тогда не забудьте о подключении клавиатуры и мышки 🙂 )
  • Затем нужно установить монитор в заранее выбранное место.
  • И последний этап — это подключение системного блока и монитора. Все !
  • Негативное влияние морозов и вибраций на жесткий диск и другие комплектующие ПК
  • Отсутствие собственного источника питания (аккумулятора) не дает возможности долго работать ПК при выключенном автомобиле.
  • Сложная установка
  • Большая цена всего комплекта (системный блок, монитор, дополнительные модули)

xn--2111-43da1a8c.xn--p1ai

Восстановление бортовых настроек автомобиля

Кроме этого, необходимо позаботиться о том, чтобы вся «бортовая электроника» машины, с помощью которой осуществляется контроль и управление за системами ее обслуживания, не сбилась с настроек, и ее не пришлось восстанавливать заново. Когда аккумулятор отсоединяется, все параметры сбрасываются автоматически.

Опыт автомобилистов, выработанный при общении с современными машинами, обильно начиненными разного рода электроникой, помог составить следующий алгоритм действий:

  • запустить двигатель , довести его работу до привычной температуры;
  • выключить двигатель ;
  • снять клемму со знаком «минус» , подождать три минуты;
  • поставить ее обратно ;
  • то же проделать с плюсовой клеммой ;
  • снова завести двигатель, пусть работает минут 15 — за это время компьютерная система восстановит все базовые данные;
  • выключить зажигание — после его выключения вся информация сохранится;
  • еще раз запустить двигатель , провести его тестирование во всех возможных режимах;
  • еще раз выключить зажигание и подождать, пока система запишет все параметры.

Теперь все базовые настройки, подключаемые ранее, работают нормально. Этот алгоритм действия для восстановления базовых данных бортовой системы автомобиля рекомендован водителями независимо от того, какой марки автомобиль используется. Для проверки можно опробовать его на любой машине и оценить, насколько он реально эффективен. Главное — не забывать о правилах полярности и порядке работы с клеммами.

В процессе взаимодействия с аккумулятором главное — не забывать о том, как правильно снимать клеммы и в каком порядке устанавливать их обратно. С правильно снятым и так же правильно подключенным аккумулятором не случится никакой непредвиденной поломки в виде короткого замыкания. А если еще получится освоить самостоятельное восстановление электронной системы обеспечения, можно считать, что освоено полное управление современным автомобилем.
