6.2. Коробка передач Уаз Хантер 31516

Самостоятельный ремонт автомобиля остается довольно сложным занятием, особенно если рассматривать коробка передач УАЗ Хантер 31516.Сегодня вы можете найти большое количество всевозможных рекомендаций, которые сообщают, как решить некоторые проблемы в процессе эксплуатации конкретного агрегата авто, но основная масса таких ресурсов опирается лишь на обобщенные сведения, не вникая в тонкости и детали, от которых нередко зависит не только длительность эксплуатации, но и её эффективность.

Наш информационный портал, предлагает вам полноценную поддержку в данном вопросе. Представленные руководства по ремонту и подробные описания агрегатов доступны олнайн на протяжении 24 часов в сутки. При необходимости, можно получить более удобную, подручную версию, просто скачав её со страницы. Подробное описание параметров и то, из чего состоит коробка передач УАЗ Хантер 31516, важные аспекты для осуществления правильного и надежного монтажа помогут существенно сократить риск неожиданных поломок авто. Информация, представленная обо всех составляющих в режиме Online, позволяет быстро и эффективно отслеживать любые дефекты и брак, ещё до момента их проявления в процессе эксплуатации.

Большинство данных, представленных на сайте, взято из инструкций, но при этом, намного лучше структурированы и подробно раскрываются пользователю. Используя их в качестве прикладной базы данных, вы всегда сможете устанавливать и ремонтировать авто своими руками, не менее качественно, чем в автосервисе. Но для этого нужно обладать определенным запасом знаний, который можно пополнить на нашем сайте.

Изучив все необходимые особенности агрегата, автовладелец получит бесценный опыт обращения не только с оригинальными, но и контрактными вариантами. Ни для кого не секрет, что оригинал в 100% случаев будет отвечать поставленным задачам в составе авто, однако всегда остается риск заводского брака, который достаточно просто определить, пользуясь нашими рекомендациями.

Хорошая контрактная запчасть практически не уступает по качеству и надежности оригинальным моделям. При этом в большинстве случаев остаются важные нюансы в процессе монтажа и эксплуатации, знание которых, поможет сохранить производительность аналога на должном уровне. Большинство разделов сайта посвящено этим и многим другим важным моментам.

6.2.1 Коробка передач Особенности конструкции Возможные неисправности коробки передач, их причины и способы устранения Замена сальников коробки передач Снятие и установка коробки передач

6.2.4 Замена сальников коробки передач Постоянное снижение уровня масла в картере коробки передач может быть вызвано потерей герметичности уплотнения первичного вала. В крышке подшипника первичного вала установлен один самоподжимной сальник. Вам потребуются: ключ «на 12», отвертка с плоским лезвием, отвертка с крестообразным лезви.

6.2.5 Снятие и установка коробки передач Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля: – повышенный (по сравнению с привычным) шум; – затрудненное переключение передач; – самопроизвольное выключение или нечеткое включение передач; – утечка масла через уплотнения и прокладки. Кр.

Обслуживание раздатки

Эксплуатация машины УАЗ 469 требует регулярного обслуживания раздаточной коробки. Обслуживание заключается в следующих процедурах:

Провести визуальный осмотр РК. В результате осмотра следует выявить подтеки смазки в местах расположения прокладок и резиновых уплотнений.
Проверить места крепления РК к КПП

Особое внимание уделить затяжке болтов крепления карданных валов.
Заменить все смазочные жидкости и пластичную смазку узлов трения.
Замена масла в РК и КПП выполняется одновременно. Каждый автовладелец вправе самостоятельно определить периодичность замены смазывающих веществ в своем автомобиле

Производитель рекомендует менять масло каждые 35 – 45 тысяч пробега.

Переключение раздатки УАЗ Хантер

Управление и активация раздаточной коробки происходят из кабины водителя, дистанционно. Для этого пользователь задействует рычаги, расположенные с правой стороны по отношению к нему. Примечательно, что на машине, в зависимости от установленной комплектации, применяют как однорычажную, так и двух рычажную конструкцию управления коробкой.

Включение пониженной передачи активирующим механизмом с одним рычагом, сопровождается самостоятельным сдвигом рычага в конечной точке, под воздействием пружинного элемента, в левую сторону (по направлению к водителю).

Положения рычагов переключения передач раздаточной коробки:

Порядок выключения пониженной передачи сопровождается предварительным сдвигом рычага вправо до упора (по ходу движения машины). После чего рычаг перемещается в нулевое положение, вперёд по ходу движения машины.

При работе с механизмом, управляющим раздаткой двумя рычагами, учитывают, что верхний переключатель приводит в работу переднюю пару колёс. Позиции устройства: первая (колёсная пара включена), вторая (колёсная пара выключена). Раздаточная коробка управляется тремя положениями: первое (главная передача работает), второе (нулевое положение), третье (пониженная передача активирована).

1.6.5 Использование раздаточной коробки

Использование раздаточной коробки На рассматриваемых в настоящем Руководстве автомобилях устанавливается раздаточная коробка, не оснащенная межосевым дифференциалом, ввиду чего, во избежание быстрого износа редукторной сборки, следует избегать включения полноприводных режимов (4Н и 4L) при движении по сухим дорогам с хорошим покрытием! Используйте полноприводные режимы лишь в случаях действительной необходимости, — помните, что эксплуатация автомобиля с подключенным передним приводом сопряжена с увеличением расхода топлива, повышением вибрационного и шумового фона и ускорением степени износа шин! Скорость движения в режиме 4Н не должна превышать 90 км/ч!

Раздаточная коробка предназначена для распределения крутящего момента между передним и задним мостами автомобиля.

Рычаг переключения режимов раздаточной коробки помещается в нижней части центральной консоли, позади рычага переключения передач (РКПП)/селектора (АТ). На моделях с РКПП рычаг позволяет выбрать один из четырех режимов коробки: 2Н, 4Н, (N) и 4L, на моделях с АТ — один из трех: 2Н, 4Н, и 4L.

При активации полного привода (4L или 4H) следите за полнотой переключения, — неполное введение шестерен в зацепление сопряжено с риском потери контроля над управлением автомобилем!

На оборудованных вакуумными муфтами свободного хода моделях переключение между режимами 2Н и 4Н может производиться непосредственно во время движения автомобиля с небольшой скоростью (до 40 км/ч), причем необходимость в выжимании сцепления на моделях с РКПП отсутствует.

Для активации режима 4L следует полностью прекратить движение, выжать ножной/стояночный тормоз, выжать сцепление (модели с РКПП)/перевести рычаг селектора в положение «N» (модели с АТ), затем аккуратно переключить рычаг раздаточной коробки в положение 4L (модели с АТ)/сначала в положение N, затем в положение 4L (модели с РКПП).

Назначение положений рычага переключения режимов раздаточной коробки

При неполном выключении раздаточной коробки все колеса автомобиля могут вращаться свободно, — не забывайте взводить стояночный тормоз!

N

— Только на моделях с РКПП. В нейтральном положении раздаточной коробки привод обоих мостов отключен. Встроенный в комбинацию приборов световой индикатор (см. РазделКомбинация приборов, измерители, контрольные лампы и световые индикаторы) также отключается. В данном режиме все колеса автомобиля свободно вращаются, — не забывайте взводить стояночный тормоз!

2H

— Основной режим раздаточной коробки. Привод осуществляется только на колеса заднего моста. Световой индикатор отключен.

4H

— Привод осуществляется на колеса обоих мостов. Световой индикатор горит. Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также при потере сцепления колес с дорогой во время движения в режиме 2Н.

Скорость движения в режиме 4Н не должна превышать 90 км/ч!

4L

— Все четыре колеса ведущие, редуктор раздаточной коробки переключен на понижающую передачу. Световой индикатор включен. Обеспечиваются максимальное сцепление колес с дорогой и максимальное тяговое усилие. Рекомендуется при необходимости пробраться через участок, покрытый глубоким снегом/грязью/песком, а также на особо крутых подъемах/спусках и при буксировке тяжелогруженых прицепов. Режим не предназначен для длительного использования.

Устройство раздаточной коробки УАЗ Хантер

Раздатка УАЗ Хантер однорычажная, предназначение изделия, распределять импульс, снимаемый с силового агрегата на рабочие пары колёс. Конструктивно, агрегат оснащён двумя ступенями и пониженной скоростью. Дифференциал между осями в конструкции отсутствует.

На вал раздаточной коробки импульс поступает после классической коробки скоростей. Второстепенный вал постоянно контактирует с основной ступенью пары колёс позади машины, связь происходит посредством кардана. Активация первой пары колёс соединяет друг с другом валы при помощи зубчатой муфты, при этом, детали оборачиваются с равными скоростями.

Схема раздаточной коробки:

Конструкция содержит поддон, выполненный из чугуна и закрывающийся заглушкой. Кроме того, в состав включены валы: главный, второстепенный, срединный, вал активации передних колёс; колёса с зубьями и муфты, выключающие передние колёса.

Раздаточная коробка УАЗ «Хантер» фиксируется к поддону классической коробки болтами в количестве четырёх штук, для уплотнения сочленения используют герметичный состав. Выравнивание изделий друг к другу происходит наружной частью подшипника второстепенного вала коробки передач. Сзади на поддоне раздатки крепятся детали ручника. Поддон коробки раздатки содержит главный, срединный валы, валы активации передних и задних колёс, детали фиксируются в качающихся подшипниках.

Окончание второстепенного вала классической коробки с вырезанными на поверхности шлицами, это главный вал раздаточной коробки, вставленный в главную шестерёнку изделия. Вал, активирующий задние колёса, закреплён на подшипниках с шариками в количестве двух штук, деталь размещается коаксиально, относительно главного вала. Кроме того, посреди вала предусмотрена шестерёнка активирующая устройство измерения скорости. Срединный вал выполнен совместно с шестеренкой снижающей ступени, фиксация происходит посредством подшипников с шариками и роликами. Деталь активации передних колёс выполняется совместно с шестерёнкой и крепится снизу в поддоне на двух подшипниках с шариками.

Управление раздаткой происходит двумя штоками и двумя вилками, место нахождения, заглушка поддона раздаточной коробки. Переключение происходит посредством скольжения вилок по неподвижным стержням.

Причины и методы устранения проблемы

Коробка передач УАЗа Хантера ремонтируется в случае выхода из строя различных составных элементов. К основным причинам затрудненного переключения КПП автомеханики относят:

• неправильно отрегулированное сцепление – в этом случае данный механизм подвергается регулировке;
• заедание троса привода либо тяги – потребуется смазать перечисленные механизмы либо устранить неполадки;
• заедает шток вилки – проверяется установка задней секции картера, при выявлении поломки ее потребуется устранить;
• заедают детали внутреннего механизма, включая вилки, ползуны или синхронизаторы, – рекомендуется разобрать и проверить состояние агрегатов (изношенные или поврежденные элементы заменяются);
• несоответствие марки залитой жидкости – масло заменяется;
• в случае износа блокирующих колец или поверхности шестерен потребуется проверить зазор между венцом и кольцом; данный показатель не должен быть меньше 0,77 мм, при наличии этих данных проверяется состояние поверхностей блокирующего кольца и шестерни.

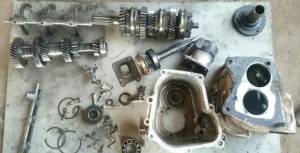

Коробка в разобранном виде

Скрип может появляться при переключении КПП по следующим причинам:

• неверно отрегулировано сцепление;
• заедает тяга или трос привода – в этом случае смазываются трущиеся элементы;
• незначительное количество масла или несоответствие его марки – жидкость меняется, проверяется наличие течи;
• изношенные или поврежденные детали КПП – разборка и проверка состояния всех агрегатов.

Автовладельцы УАЗа Хантера могут услышать шум со стороны КПП в следующих ситуациях:

1. Незначительный уровень масла.
2. Слабая затяжка болтов фиксации картера трансмиссии либо сцепления.
3. Наличие грязи, опилок и прочего мусора в КПП.
4. Изношенные либо поврежденные детали коробки передач, шестерен и подшипников.

Коробка передач Хантера может самопроизвольно выключаться в некоторых случаях:

• при несцентрированном картере сцепления;
• ослабленное крепление рычага переключения КПП;
• изношенность нейлонового вкладыша кулисы;
• изношенность или повреждение первичного вала и подшипников;
• поврежден сам механизм переключения передач, включая вилки, муфты, пружины и прочие составные элементы;
• повреждены либо изношены зубья шестерен, возможно наличие люфта вала коробки передач из-за износа шайб и шестерен – в этом случае потребуется демонтировать, разобрать и проверить состояние всех составляющих элементов;
• при износе втулки направляющего подшипника первый агрегат заменяется новым аналогом.

Система шестерен внутри механизма

Специалисты выделяют несколько причин, из-за которых не включается передача:

• изношен или поврежден механизм переключения передач;
• изношен шарик фиксатора либо вышла из строя пружина – в этом случае подтягиваются болты крышки либо заменяются изношенные элементы;
• вышел из строя соответствующий рычаг.

Если передача не выключается, тогда потребуется:

• проверить на наличие износа или повреждения штока, вилки, винта ползуна и пружины;
• проверить, не вышли ли из строя зубья шестерен валов;
• проверить на наличие износа или повреждения рычага переключателя, неправильной сборки либо поломки рассматриваемого устройства, включая износ шестерен и элементов фиксации синхронизаторов.

Сборка кпп уаз 469 старого образца

Четырехступенчатая полусинхронизированная коробка передач автомобилей семейств УАЗ-469 и УАЗ-452 механическая, предназначена для изменения крутящего момента передаваемого на ведущие колеса в целях получения наилучших тягово-динамических качеств в данных дорожных условиях.

Для этого коробка передач имеет четыре передачи для движения вперед и одну —для движения назад. Коробка передач снабжена синхронизаторами инерционного типа для облегчения включения третьей и четвертой передачи.

Коробка передач крепится к картеру сцепления четырьмя шпильками, ввернутыми в картер сцепления. Шестерни привода промежуточного вала второй и третьей передач косозубые и находятся в постоянном зацеплении. Первичный вал имеет две опоры. Передний подшипник расположен в гнезде коленчатого вала, задний — в передней стенке картера коробки передач.

Задний подшипник закреплен на валу специальной гайкой с левой резьбой. С внутренней стороны картера подшипник закрыт маслоотражателем. На задней части вала нарезаны два зубчатых венца. Для удобства монтажа прямозубый венец и часть конической поверхности вала имеют дугообразный вырез.

Вторичный вал расположен за первичным на одной с ним оси и имеет две опоры. Передняя опора вала — набор роликов, помещенный в первичном валу. Задняя опора вала — двухрядный радиально-упорный шарикоподшипник. Между подшипником и торцом вала стоит маслоотражатель.

Промежуточный вал устанавливается на двух шариковых подшипниках, в передней и задней стенках картера. Передний подшипник закреплен на валу специальной гайкой, которая стопорится путем вдавливания ее буртика в паз вала. Задний подшипник имеет на наружной обойме упорное кольцо. На валу задний подшипник закреплен с помощью тарельчатой шайбы и специального болта с левой резьбой.

Блок шестерен заднего хода установлен с подшипником в сборе на оси, которая стопорится в картере специальным резьбовым штифтом со стороны бокового люка картера. Четырехступенчатая полусинхронизированная коробка передач автомобилей семейства УАЗ-469 и УАЗ-452 имеет следующие передаточные числа : I передача — 4.124, II передача — 2.641, III передача — 1.58, IV передача — 1.00, задний ход — 5.224.

Синхронизаторы коробки передач.

Инерционного типа, механизм синхронизатора собран на ступице. Ступица имеет три продольных паза прямоугольной формы для размещения сухарей. В центре каждого паза сделано в радиальном направлении отверстие.

При сборке механизма в отверстия ступицы устанавливаются пружины, а в отверстия сухарей — стальные шарики. Для исключения случаев выпадания шариков отверстия в сухарях выполнены ступенчатыми. В синхронизаторе сухари устанавливаются стороной с отверстиями меньшего диаметра в сторону муфты.

Комплектование и подбор деталей синхронизатора.

Механизм переключения передач.

Имеет три вилки переключения, входящие в соединение с подвижными элементами коробки передач. Все вилки крепятся на штоках с помощью болтов, имеющих на конце конус. Штоки вместе с вилками перемещаются в осевом направлении. Для фиксирования положения нейтрали и включенной передачи штоки имеют пружинные фиксаторы. Между штоками установлено замочное устройство, которое препятствует одновременному включению двух передач. Один из штоков, выведенный из нейтрали, запирает другие.

Механизм переключения передач коробки передач на автомобилях семейства УАЗ-469.

Все вилки переключения имеют выступы с пазами, в которые входит рычаг переключения передач. Перемещение рычага в направлении поперек оси автомобиля производит выбор вилки, а перемещение рычага вдоль оси автомобиля включает выбранную передачу. Между пазами вилок первой — второй и третьей — прямой передач рычаг перемещается свободно.

Чтобы ввести рычаг в паз вилки заднего хода, нужно преодолеть сопротивление предохранителя. Предохранитель представляет собой грибообразный плунжер, снабженный фиксатором положения, возвратной пружиной и стопорным кольцом, ограничивающим ход плунжера. Предохранитель закрыт снаружи крышкой.

Процесс замены масла в раздатке УАЗ 469

Чтобы заменить отработанное масло в РК, машину следует поставить на ровную горизонтальную площадку, смотровую яму либо вывесить на подъемнике. Под колеса подложить противооткатные упоры и зафиксировать рычаг ручного тормоза. Рекомендуется сливать масло сразу же после длительной поездки, пока оно не остыло. Под сливную пробку поставить емкость объемом 1 л. Шестигранным ключом на 12 открутить сливную пробку. Слить масло в емкость. Внимательно рассмотреть слитую субстанцию. Если масло слишком темное или в нем имеются металлические крошки, систему необходимо промыть. Очистить магнит от металлических частиц и ввернуть пробку на место. Ключом открутить пробку заливного отверстия. Приготовить 0,5 л смеси, состоящей:

• на 70-80% из трансмиссионного масла;
• на 20-30% из керосина либо дизельного топлива.

Залить смесь шприцем для заливки масла и закрутить заливную пробку. Вывесить автомобиль на упорах, чтобы колеса полностью освободились. Завести двигатель, включить 1-ю передачу, дать поработать 2-3 минуты. Заглушить двигатель, поставить машину на колеса, слить смесь из РК. Заполнить шприцем свежее трансмиссионное масло в полость РК объемом 0,7 л.

Техника безопасности при выполнении работ

Во избежание получения травм при замене масла в раздатке необходимо:

1. Установить противооткатные башмаки под колеса автомобиля. Это исключит самопроизвольное прокатывание авто;
2. При демонтаже сливной пробки необходимо находится на расстоянии от раздатки. Горячее масло из раздаточной коробки при попадании на кожу может стать причиной ожога;
3. Для защиты глаз и кожи необходимо использовать средства индивидуальной защиты, такие как перчатки и очки.

Из вышеперечисленного следует, что раздатка УАЗ 469 необходима для повышения показателей проходимости на бездорожье. Конструкция РК позволяет подключать переднюю ось и понижать крутящий момент от коробки переключения передач. Для нормальной работы необходимо регулярно обслуживать узел.

источник

Существующие типы мостов

Улучшенные мосты на УАЗе

1. Управляемый. Это, как правило, передний мост машины, оснащенный либо устаревшим на сегодняшний день задним приводом, либо полным. Но есть и другой вариант: в транспортной технике коммунальных служб или сельского хозяйства управляемым является как раз задний, а не передний мост. Этот вид конструкции подразделяется на два подвида.
   • Неразрезной. Это особая балка, оснащенная механизмом поворотных кулаков, закрепленных по бокам, на кулаки ставятся колесные ступицы. Предназначением этой конструкции является контроль над поворотом колес во время движения. Самыми главными условиями являются легкость и прочность неразрезной балки. Вот почему, как правило, она изготавливается из высокопрочной стали с применением кованой технологии.
2. Разрезной. Это уже редуктор, оборудованный валами привода. Предназначение разрезного механизма — передавать колесам крутящий момент. Разрезной мост дает широкие возможности для маневрирования автомобиля.
3. Поддерживающий. Такая конструкция применяется для увеличения грузоподъемной мощи машины, выполняет роль дополнительного поддерживающего элемента. Без этой детали автомобиль, предназначенный для перевозки габаритных грузов, просто развалился бы на первом километре. Поддерживающее устройство можно встретить в таком уникальном транспортном средстве, как дом на колесах.
4. Неразрезной ведущий. Это довольно сложная конструкция, состоящая не только из балки, но и полуосей, подшипников, дифференциала. На балке этой конструкции крепятся рессоры и кронштейны, закрепляющие подвеску. Благодаря неразрезному ведущему мосту ведущие колеса могут вращаться в различном темпе, кроме того, конструкция смягчает нагрузки и контролирует автомобиль на повороте. Некоторые детали моста проходят дополнительную обработку для придания им большей прочности и упругих свойств. Так, полуоси изготавливаются из высококачественной стали и после закаляются ТВЧ.

Схема переключения раздатки УАЗ 469

На специальной табличке, установленной на видном месте в кабине автомобиля, показано, как управляется раздатка УАЗ 469. Схема переключения рычагов для включения передач КПП, включения и отключения переднего ведущего моста и РК, наглядно демонстрирует все режимы движения. Управление агрегатами осуществляется из рабочего места водителя дистанционно.

Включаются пониженные, повышенные режимы движения, передний мост принудительно, переводом рычагов. Рычаги расположены в удобном для водителя месте, с правой стороны между сидениями водителя и пассажира, рядом с рычагом переключения передач в механической КПП.

Положения рычага раздатки и их значения

Раздаточный редуктор классического образца управляется при помощи отдельной рукоятки. Рычаг перемещается по траектории в виде буквы П, всего предусмотрено 4 положения рукоятки. Нейтральной считается позиция, при которой рычаг находится в левой нижней точке литеры П.

При использовании редуктора следует учитывать наличие хабов в ступицах передних колес (ставились на заводе до 2007 г., а затем — владельцами самостоятельно). Если на машине присутствуют элементы, то необходимо предварительно активировать привод путем поворота рукояток на ступицах.

Положения рычага управления редуктором на УАЗ «Патриот»:

1. Чтобы отключить привод на передний мост, следует перевести рукоятку в базовое положение. При этом крутящий момент передается на задние колеса. Данный режим работы предназначен для эксплуатации автомобиля на дорогах с твердым покрытием в летний или зимний период времени. Завод рекомендует использовать режим при повседневной эксплуатации автомобиля Patriot, так как из-за уменьшения нагрузки на двигатель происходит снижение расхода топлива. Одновременно отмечается уменьшение шумности при движении машины.
2. Движение рычага вперед и вправо позволяет включить подачу крутящего момента на передние колеса (в раздаточном редукторе включена прямая передача). Допускается активация режима в движении (скорость до 60 км/ч). При включении привода на стоящей машине возможны затруднения из-за положения шестерней в редукторе, после перемещения машины на 20-30 см вперед привод включается без заедания. Режим используется при движении по мокрому проселку и на засыпанных снегом или обледеневших трассах с твердым покрытием.
3. Движение рычага из позиции 2 вправо и назад до середины хода позволяет включить нейтральное положение в редукторе. При этом карданы останавливаются, машина остается неподвижной (вне зависимости от положения рычага в основной коробке передач).
4. Движение рычага вправо и до упора позволяет включить пониженный ряд в раздаточном редукторе с сохранением передачи крутящего момента на передний и задний мост. Режим применяется при движении в сложных дорожных условиях (например, по снегу глубиной более 400 мм или по грязи, достигающей центра ступиц колес). Пониженная передача используется при движении в горах (в т. ч. с прицепом) или при форсировании болот или ручьев.

Завод-изготовитель запрещает использовать привод на 2 моста при езде по сухой дороге. При движении по закруглениям шоссе или при поворотах внешние колеса проходят большее расстояние по сравнению с внутренними. Для компенсации подобного эффекта используется межосевой дифференциал, который на машинах Патриот не предусмотрен. В результате возрастают механические нагрузки на компоненты трансмиссии, что приводит к разрушению деталей и истиранию беговых дорожек покрышек.

Смена смазки

Раздаточное устройство, это изделие, поломка которого случается крайне редко, поскольку механизм надёжен, прост и технологически совершенен. Однако, процедура замены рабочей жидкости, для подтверждения выше сказанного, обязательна.

Заводом, выпускающим раздаточные коробки на УАЗ «Hunter», предусмотрено проведение манипуляций через каждые 30000км пробега. Объём заливаемой жидкости равен 0,7 литрам. Для заливки приобретается трансмиссионная смазка, соответствующая критериям: 75W90, класс GL-3.

Замена масла:

Выполняемые манипуляции:

• Для проведения работ возьмите ключ на «12», ёмкость для отработки;
• Поместите ёмкость под сливное отверстие поддона раздаточной коробки;
• Для упрощения процедуры откройте заглушку отверстия залива масла;
• Выкрутите заглушку слива и слейте жидкость;
• Промойте заглушку, устраните примеси и металлические частицы, установите на место;
• Заправьте коробку чистой смазкой, используя шприц, и выдержав нужный уровень;
• Поставьте на место пробку отверстия для заливки смазки.

Устройство переднего моста УАЗ

В состав входит картер (иногда его называют чулком), дифференциал и главная передача. Задний и передний мосты принципиальных различий не имеют. Вся разница лишь в направлении резьбы кольца, отбрасывающего масло и находящегося в главной шестерне. Сегодняшнее устройство переднего моста УАЗ показано на картинке ниже. Опора, размещенная на кожухе, фиксируется пятью метизами. В опору впрессованы шкворневые втулки. Пара шкворней «занимается» удержанием кулака. Он же держит крышку картера колесных редукторов. На ней зафиксирована цапфа вместе с щитком, на котором – детали тормозной системы.

Шкворни не проворачиваются в кулаке благодаря стопорам штифтового типа. Сам кулак выполнен с предварительным натягом (0,02-0,1 мм). Регулировка моста УАЗ 469 осуществляется посредством прокладок. Место расположения – между рычагом поворота и накладкой (слева либо справа). Прокладки находятся между накладками и кулаком.

Одна из особенностей описываемого механизма в том, что он, помимо увеличения проходимости еще и поворачивает колеса. Для этого применяются шаровые шарниры Бирнфильда. В их полостях присутствует смазка, которую не нужно восполнять на протяжении всего срока службы. Кулаки, а также ось шкворней имеют наклон, что позволяет после выполнения поворота возвращать колеса в среднее положение. Основные плюсы балки (Спайсер):

• колея 1,6 м, что положительно сказывается на устойчивости авто;
• колеса поворачиваются на угол до 32 градусов, что придает машине улучшенную маневренность;
• вместо листовых рессор монтируется зависимая подвеска на пружинах;
• не надо заменять смазку в механизмах (кулаках);
• съемная крышка облегчает доступ к деталям в случае ремонта;
• дифференциал вместе с редуктором — в одном корпусе – это увеличивает жесткость и эксплуатационный ресурс;
• усовершенствованная шестерня-сателлит позволила снизить шум.

Особо стоит сказать о шарнирах, точнее стабилизации угловой скорости. Это конструкция, обеспечивающая стабильность вращения двух валов: ведущего и сопровождающего. В состав шарнира входит две вилки: в их гнездах – 4 шарика. В серединных секторах деталей есть пятый, нужный для установочных операций. В частности, центрирования вилки. Чтобы деактивировать передний привод, есть специальное приспособление, состоящее из муфты, болтов, шариков.

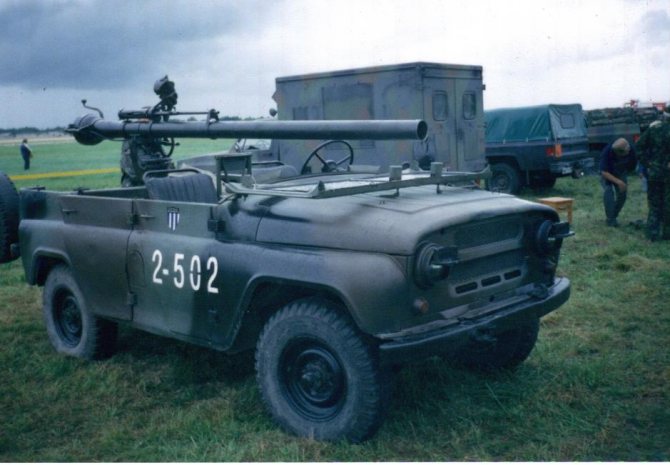

Отличительные особенности военной версии

Главная особенность переднего моста в армейском варианте – размещение редуктора. Он находится выше. Второй отличительный момент – передаточное число – 5,38. У гражданской версии УАЗ 469, 452, 3151, 3303 – 4,6 либо 5,125. Все эти характеристики увеличивают расстояние от нижней точки авто до поверхности дороги с 220 до 300 мм. Желающих по-быстрому заменить обычный мост на армейский ждет разочарование: без переделок это не получится. Причина в устройстве сошки, подвески. К тому же карданные валы различаются между собой по длине.

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Один из признаков того, что раздаточную коробку следует проверить, если ухудшилось сцепление колес с дорогой, при этом стал нарастать шум с ее стороны. Ведет к ремонту коробки передач на УАЗ 469 неправильное использование транспортного средства. В частности, нужно осуществлять своевременную замену трансмиссионного масла.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

Неполадки и способы устранения

Коробка нуждается в периодическом осмотре и сервисе. Механизм надёжен, неприхотлив и живуч, при условии правильного с ним обращения.

Ремонт коробки УАЗ «Hunter»:
