Блокировка дифференциала. как осуществить

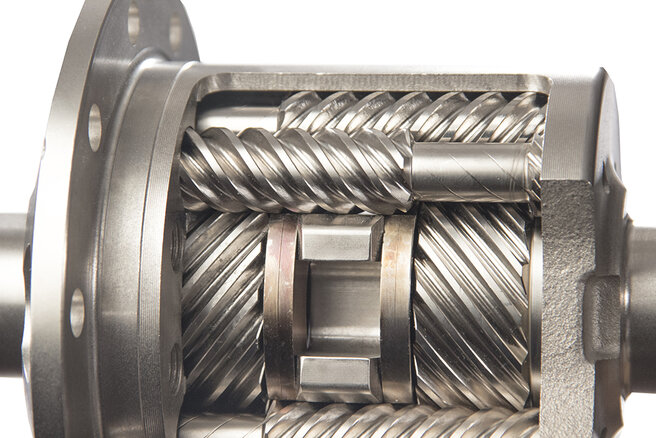

Винтовая, или «червячная» блокировка мостов

В обычном режиме винты («червяки» — из-за формы винтов) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возращаются в исходное положение. Как и дисковые винтовые блокировки обладают возможностями преднатяга.

Винтовые блокировки наиболее пригодны для использования на обычном автомобиле. Из производящихся в России они наиболее долговечны и просты в эксплуатации. Все их элементы износоустойчивы (ресурс винтовой блокировки порой превышает ресурс коробки передач, не говоря уже о ресурсе редуктора моста).

Установка СБД отностится к сфере «глубокого» тюнинга. Так назыают мероприятия, проводимые в том случае, когда клиент хочет, чтобы машина не столько выглядела оригинально, сколько ехала лучше, чем ей подобные. Такие услуги оказывают исключительно в профессиональных тюнинговых центрах. Рядовому автолюбителю специалистя рекомендуют установить винтовую блокировку. Она надежна (сопоставима по ресурсу с коробкой передач), имеет наиболее сглаженные моменты включния-выключения и широкие возможности по блокировке.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

1. корпус;
2. правая полуосевая шестерня;
3. левая полуосевая шестерня;
4. сателлиты правой и левой полуосевых шестерен;
5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

Недостатки

Есть и минусы. Это высокая цена, ведь внутри конструкция устроена достаточно сложно. Так как дифференциал работает на принципе терния, из-за этого повышается расход топлива. При всех преимуществах КПД довольно низкий, если сравнивать с похожими системами другого типа. Механизм имеет высокую предрасположенность к заклиниванию, а износ внутренних элементов довольно интенсивный. Для смазки нужны специальные продукты, так как при работе узла выделяется много тепла. Если на одной оси установлены разные колеса, то детали изнашиваются еще более интенсивно.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Самоблокирующиеся дифференциалы «Торсен»

Получили свое название от англ. torque- «крутящий момент» и sensing — «чувствительный». Под этой маркой выпускаются два типа конструкций.

В первом сателлиты расположены в корпусе перпендекулярно его оси и объединены между собой с помощью прямозубогозацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте полуосевая шестерня, связанная с отстающим колесом, поворачивает входящий с ней в зацепление сателлит, а он, в свю очередь, вращает второй ателлит и полуосевую шестерню.

Эта «цепочка» позволяет колесам вращаться с разной скоростью.

Силы трения, возникающие в червячном зацеплении от разности моментов на колеса, и осуществляют частичную блокировку дифференциала.

Применение комплектов сателлитов и шестерен с различным профилем червячного зацепления дает возможность изменять коэффициент блокировки.

Второй тип «Торсена» отличается тем, что в нем сателлиты расположены параллельно оси корпуса дифференциала в отверстиях и соединены попарно между собой и полуосевыми шестернями винтовым зацеплением.

Работа механизма на поворотах и частичная блокировка осуществляется так же, как у «Квайфа». Этот вариант конструкции менее сложен, кроме того, позволяет уменьшить диаметр корпуса дифференциала.

Принцип действия

Давайте посмотрим, как работает дифференциал “Торсен”. Рассмотрим это на примере межколесного узла. Когда пара ведущих колес двигается прямолинейно, то они оба сталкиваются с одинаковым сопротивлением. Поэтому механизм распределяет крутящий момент равномерно между обеими колесами. При движении прямо сателлиты не задействованы, и усилие передается непосредственно от чашки к полуосевым шестерням.

Когда машина входит в поворот, то внутреннее колесо испытывает большее сопротивление и скорость его снижается. Червячная пара внутреннего колеса начинает работать. Шестеренка полуоси вращает сателлитную шестерню. Последняя передает крутящий момент ко второй шестерне полуоси. Тем самым увеличивается усилие на внешнем колесе. Так как разница крутящего момента на двух сторонах невелика, то трение во второй червяной паре тоже невысокое. В данном случае самоблокировки не произойдет. Вот на этом и основан принцип дифференциала “Торсен”.

Когда же одно из ведущих колес автомобиля находится на скользком участке, то его сопротивление снижается. Крутящий момент стремится именно к этому колесу. Полуось раскручивает шестерню сателлита, а она передает крутящий момент ко второму сателлиту. В этом случае будет самоторможение. Шестерня сателлита не способна выступать ведущим элементом и не может вращать полуосевую шестеренку из-за определенных особенностей червячных передач. Поэтому червячная пара заклинивает. А при заклинивании она затормозит вращение второй пары, и вращательный момент на каждой из полуосей выровняется.

Блокировки дифференциалов для «УАЗов», которые серийно производятся:

1. Кулачковая нижегородского производства (самая популярная)

Рис.162. Винтовая системы Torsen Рис.173. Принудительная «Спрут» с пневмоприводом Рис.18

Рис.194. Принудительная (жесткая, муфтовая с храповым зацеплением)Полная принудительная блокировка В принудительных блокировках блокирование дифференциала происходит за счет жесткого соединения одной чаши дифференциала с полуосью при помощи механического либо гидравлического механизма включения. В настоящее время данный тип блокировок производится исключительно для а/м семейства УАЗ, но при необходимости есть все возможности для разработки и производства подобных блокировок на автомобиль любой марки.Механическая блокировка — блокированием посредством рычага и тросиков чаши дифференциала с одной из полуосей. Механизм включения установлен на чулке моста. В общем виде комплект показан на рисунке. Рис.20Гидравлическая блокировка — с использованием главного и рабочего гидроцилиндров. В качестве рабочей жидкости используется тормозная жидкость Инструкция по эксплуатации жесткой принудительной блокировки с механическим или гидравлическим приводом включения на любые мосты УАЗ:

Жесткая блокировка дифференциала переднего и/или заднего мостов предназначена для использования только в случае буксования колес при движении по бездорожью, когда недостаточно подключения переднего моста. После включения необходимо проехать несколько метров для входа в зацепления шлицов подвижной муфты и дифференциала. Не производить включение блокировки при буксовании одного из колес, т. к. это может привести к повреждению системы блокировки. Примечание: не используйте жесткую блокировку в других дорожных условиях, при этом потребуется большее усилие для управление автомобилем особенно при выполнение поворотов, в этом случае в трансмиссии возникнет циркулирующий момент, который может привести к выходу из строя деталей моста (полуось, подвижная муфта блокировки, корпус дифференциала). Не рекомендуется двигаться с включенной блокировкой со скоростью более 10 км/ч.
После преодоления сложного участка блокировку необходимо выключить

Для облегчения разблокировки слегка поверните рулевое колесо влево и вправо во время движения автомобиля.
Категорически запрещается движение с включенной блокировкой по дорожному полотну с высоким коэффициентом сцепления (асфальтовое покрытие, плотная сухая глинистая дорога).
При использовании нестандартных колес (33-38 дюймов) эксплуатировать жесткую блокировку необходимо с повышенной осторожностью, т. к

использование колес большего диаметра приводит к большим нагрузкам и как следствие к возникновению риску выхода из строя деталей трансмиссии.

5. Лок-райт от Иж-Техно (Блокка)

Краткая хар-ка блокировки: очень узкое применение. ВАЖНАЯ ОСОБЕННОСТЬ в том, что ДИФФЕРЕНЦИАЛ практически ПОСТОЯННО ЗАБЛОКИРОВАН. Т.е. при движении на прямой Лок-райт замкнут, и размыкается лишь в поворотах, когда возникает разница в моменте вращения колес. Однако, на скользком покрытии (мокрый, обледенелый асфальт, грунтовка, грейдер) может возникнуть пробуксовка колес, достаточной разницы в моменте вращения колес не возникнет и Блокка останется заблокированной! Т.е. не рекомендуется установка блокировки Блокка (Лок-райт) на УАЗ, который ездит в основном по обычным дорогам. Чем больше разница угловых скоростей колес, тем щелчки громче и чаще.

В условиях дождя, гололеда и т. п

ухудшается управляемость машины
Необходимо проявлять внимание и осторожность при вхождении в повороты
Повышенный износ шин на дорогах с твердым покрытием.
При вхождении в поворот блокировка издает щелчки при срабатывании обгонной муфты.

Итак:

Блокка прекрасно ведет себя на бездорожье, проста и надежна. Но это устройство будет выполнять функции дифференциала, только когда на колесо будет воздействовать внешняя сила, позволяющая вращать колесо быстрее, чем вращается остальная часть трансмиссии. На скользких поверхностях, где одно из колес, как правило, имеет худшее сцепление с поверхностью и буксует — Блокка останется заблокированной и будет передавать момент на оба колеса оси. На поворотах обязательно нужно скидывать газ, проходить их накатом, только в этом случае Блокка разблокируется. Слушайте щелчки — это признак разблокировки и вращения колес с разной скоростью. Ресурс и использование ограничены. Только для грязи.6. ДАК (дифференциал автоматический Красикова)

Рис.21

Рис.22 Пожалуйста, выбирайте, то что Вам больше всего подходит, заказывайте, приезжайте на установку. Если необходима консультация звоните (см.контакты).

Как устанавливается преднатяг

Регулировка преднатяга осуществляется путем установки пакета специальных пружинных шайб, которые распирают шестеренки внутри блокировки. Полный пакет таких спецшайб, сложенные все вместе составляют толщину 1 см, но все шайбы по толщине разные, чтобы можно было регулировать момент.

Чтобы отрегулировать преднатяг, потребуется:

• динамометрический ключ стрелочный (ключ с щелчками не подходит, его придется долго настраивать);
• самодельная спецдеталь, сделанная из простой внутренней гранаты (обрезан и к нему приварен болт) — смотрите ниже на видео;
• комплект пружинных шайб (колечки);

Порядок регулировки преднатяга:

1. Разобрать дифференциал блокировки (запоминаем последовательность). После снятия крышки вытаскиваем шнековую шестеренку полуоси; за ней идет узкая шестеренка с большим внутренним отверстием, но который имеет бортик; затем идут те самые регулировочные пружинные шайбы. Можно вытащить шнековые сателлиты (сами преднатяги), чтобы проверить какой у них износ.
2. Установить новые шайбы.
3. Собрать.
4. Динамометрическим ключом и специальной самодельной деталью определяем момент затяжки. Когда ключ начинает проворачивать — в этот момент стрелка показывает момент натяга.

В этом видео рассмотрен вариант регулировки шайбами блокировки авто ВАЗ 2108.

Преднатяг до 5 кг не сплющивает до плоского состояния шайбы, такой момент натяжки считается ресурсным. Блокировка с натягом до 5 кг поможет сильно не терять своих характеристик около 4 лет. Любая блокировка с натягом в первые пару месяцев теряет около 1 кг натяга.

Специалисты рекомендуют делать для переднего дифференциала с самоблокировкой преднатяг не больше 5 кг, а для заднего дифференциала — не больше 7 кг. При максимальной величине, например, в 9 кг, все пружинные шайбы будут уже прижаты и эффект пружин будет потерян.

Задачи и принцип действия дифференциала

В отсутствие дополнительных приспособлений оба колеса автомобиля, расположенные на одной оси, вращались бы с одинаковой скоростью. Это повлекло бы целый ряд эксплуатационных проблем, связанных в основном с управляемостью. Побочные эффекты — повышенный и неравномерный расход резины, дополнительная нагрузка на элементы подвески, недостаточная поворачиваемость. Дифференциал сделал возможным неравномерное распределение скорости вращения, получаемой колёсами от карданного вала.

В реальных условиях эксплуатации авто колёса могут двигаться с разной скоростью в нескольких случаях:

• при повороте, когда внешнему колесу приходится преодолеть большее расстояние, чем внешнему;
• на неровной дороге, когда левое и правое колёса движутся по поверхности с разным рельефом.

Все описанные выше особенности не имеют особого значения для ведомых полуосей, так как они фактически не связаны друг с другом и вращаются независимо. А вот ведущая пара получает энергию от коробки передач, каждое колесо из неё жёстко связано с трансмиссией, поэтому криволинейное движение затрудняется.

Дифференциал, делающий ведущие колёса относительно независимыми друг от друга, используется и на грузовом, и на легковом транспорте, как в моноприводных моделях, так и в полноприводных. В последних распределяющий редуктор управляет также балансом усилий между осями. Расположен он чаще всего в задней части авто и связан с карданным валом. Можно выделить три типа данного агрегата:

• открытый дифференциал;
• дифференциал повышенного трения;
• дифференциал с блокировкой.

В зависимости от типа конструкции узла различается природа механизма передачи усилия на колёса. Если возникнет ситуация, когда одной из колёс в паре потеряет сцепление с дорогой (попадёт на лёд или грязь), редуктор направит весь крутящий момент на эту полуось. Это приведёт к пробуксовке потерявшего надёжную опору колеса. В этом случае и нужна так называемая блокировка дифференциала: она временно отключает хитрый узел, чтобы вращающая сила распределялась между полуосями поровну.

Что такое блокировка дифференциала на видео:

Вместо послесловия

Данный текст предназначен для понимания вами механики работы того самого узла, который помогает вам выехать из сугроба в тот самый день, когда коммунальщики забыли поработать. Ну или вы очень хотите прокатиться по полю на дачу. Думаю, на этом можно заканчивать цикл статей про этот узел, и готовить вам очередную техническую информацию про другие узлы автомобиля, которыми вы пользуетесь каждый день, но даже не подозреваете, как они работают.

25.09.2018

28.02.2020

22.08.2019

02.11.2018

20.03.2020

08.05.2020

17.09.2020

23.11.2015

28.02.2017

28.11.2017

02.11.2018

12.04.2021

13.06.2019

20.06.2018

21.07.2021

23.05.2017

20.03.2019

18.01.2018

Звезды за рулем

Дифференциал как часть трансмиссии

Дифференциал в автомобиле — это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

1. Передний привод – картер коробки передач.
2. Задний привод – корпус ведущего моста.
3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы. Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Как сделать и установить самоблокирующийся дифференциал своими руками?

Например, при движении в повороте внутреннее колесо должно совершить меньший путь, соответственно число оборотов должно быть меньше. У внешнего путь оказывается больше. Для нормальной работы трансмиссии и ходовой в таких условиях и используется дифференциал. Но иногда он оказывается лишним.

Чаще всего это происходит зимой. Стоит попасть одним колесом на лед, то стронуться машина не сможет. Стоящая на льду покрышка будет крутиться в бешеном темпе, а другое колесо, стоящее на твердой поверхности, не пошевелится. Поэтому на автомобилях, использующихся на бездорожье, устанавливают блокирующийся дифференциал. Некоторые умельцы и на серийные модели для города предпочитают устанавливать такое приспособление.

Как сделать и установить самоблокирующийся дифференциал своими руками? В современном автомобилестроении используются несколько различных видов подобных приспособлений. Они все работают по разным принципам. И позволяют достаточно надежно в различных условиях блокировать дифференциал. При самостоятельной установке нужно подбирать тип блокировки, в зависимости от строения вашего автомобиля и особенностей эксплуатации:

• Дисковая блокировка. В ее составе имеются фрикционные муфты. При разной нагрузке на колеса трение внутри этих муфт усиливается и дифференциал блокируется. Недостатком можно считать необходимость частой регулировки и высокие требования к трансмиссионному маслу;
• Вискомуфта идеально подойдет для городского автомобиля. Работает она следующим образом. Внутри находятся диски и вязкая жидкость на основе силикона. При повышении нагрузки происходит нагрев муфты и затвердевание геля. Что вызывает жесткую сцепку дисков и равномерное распределение усилий. При снижении нагрузок остывает и блокировка отключается. Является вариантом плавной блокировки, которая возрастает по мере необходимости. Из-за риска перегрева практически не используется на серьезных внедорожниках;
• Редуктор самоблокирующийся винтовой червячный. Это один из самых распространенных вариантов. Блокировка происходит следующим образом. При нормальном движении червеобразные винты двигаются абсолютно свободно. При изменении нагрузок они попадают в крайние положения и в итоге фиксируются в пазах. В таком положении дифференциал оказывается заблокирован. Как только нагрузки выравниваются, винты выходят из пазов. Такой вид наиболее простой в эксплуатации и довольно надежен;

Планетарный механизм. Здесь вместо сателлитов используются цепочки шариков. Срабатывает такой механизм при разнице между тягой двигателя и нагрузкой на колеса.

Тип блокировки выбирается в зависимости от особенностей эксплуатации автомобиля. Если вы используете автомобиль только в городских условиях, то лучше всего подойдет вискомуфта. При необходимости выездов за город, например, на дачу, лучше установить червячный редуктор или планетарный механизм.

Произвести установку блокировки дифференциала можно самостоятельно. Делается это достаточно просто. Никаких особых навыков вам не потребуется. Работа производится в следующем порядке:

Автомобиль устанавливается на яме или эстакаде;

Установка блокируемого дифференциала ELocker™ (ИЛОКЕР) производства компании Eaton (Итон) на автомобили семейства ОАО «УАЗ» и ОАО «ГАЗ»

Схема дифференциала ELocker — ГАЗДействие блокируемого дифференциала заднего моста ELocker — ГАЗ осуществляется с помощью электропривода. Когда электромагнит активируется, толкатели скользят по канавкам в профилированной шайбе, толкая блокировочное кольцо, вводя его в зацепление с внутренними шлицами на полуосевой шестерне.Особенности ELocker (ИЛОКЕР): конструкция средней степени сложности с электромагнитным механизмом управления (аккуратность в обращении будет не лишней). Полностью взимозаменяем со старым дифференциалом и картером редуктора заднего и переднего моста автомобилей марки Газель и Соболь, как заднеприводных, так и полноприводных моделей.Включается блокировка дифференциала ELocker (ИЛОКЕР) нажатием кнопки на приборной панели.Рекомендуется включать блокировку при скорости а/м не выше 5 км/ч (если автомобиль уже забуксовал его желательно остановить и включить блокировку и только потом продолжить движение).После включения на щитке загорится соответствующий индикатор, а ведущая ось будет заблокирована на 100% и автомобиль перестанет буксовать. Ездить с включенной блокировкой дифференциала быстрее 30 км/ч запрещается!Выключение блокировки дифференциала ELocker (ИЛОКЕР) производится либо принудительно, нажатием кнопки, или автоматически (при наличии соответствующей опции) при достижении скорости 30 км/ч.ГАЛЕРЕЮ ВСТАВИТЬ

Типы блокировки дифференциала

Производители реализуют разные схемы ограничения работы дифференциала: автоматическую и ручную. При включении блокировки колёса автомобиля будут игнорировать силу сцепления с дорогой и получать равное усилие от двигателя. Разумеется, это положительно сказывается на проходимости транспортного средства, которая невозможна в автомобилях с дифференциалом открытого типа. Неудивительно, что оснащают блокировками обычно внедорожники, которые чаще сталкиваются со сложными условиями.

Конструктивно дифференциал с блокировкой устроен так же, как агрегат открытого типа, но дополненный механизмом ограничения разницы в скорости вращения пары выходных шестерён. Природа такого механизма может быть гидравлической, электрической или же пневматической.

Включение блокировки нередко осуществляется вручную: нажатием кнопки или переключателя. Водитель сам решает, когда следует отключить дифференциал, чтобы воспользоваться преимуществами равномерного вращения колёс.

Типы устройств блокировки

Блокирующее устройство узла зависит от его типа и используемого механизма. Различные функции ограничены и определяют возможность их использования в межосевых или межколесных дифференциалах.

Кулачковое устройство блокировки

Принудительная блокировка происходит вручную через кулачковую муфту. Муфта полностью блокирует механизм и жестко соединяет его корпус с нагруженной полуосью. Кулачковый дифференциал приводится в действие приводами следующих типов:

• механический;
• гидравлический;
• пневматический;
• электрический.

Они включаются рычажным механизмом или специальной кнопкой на панели приборов (для электропривода).

Благодаря своей универсальности кулачковый дифференциал используется в межосевых и межколесных механизмах.

Самоблокирующейся дифференциал

Самоблокирующееся (автоматическое) дифференциальное устройство использует принцип увеличения сил трения при изменении условий нагрузки на полуоси ведущих колес. Отсюда и другое название — «дифференциал повышенного трения» или LSD (Limited Slip Differential).

Дифференциал повышенного трения имеет четыре основных варианта в зависимости от способа увеличения трения:

• дисковый;
• червячный;
• вискомуфта;
• электронная блокировка.

Дисковый

Дифференциал повышенного трения, в котором используется дисковая муфта, использует принцип автоматической блокировки при изменении угловых скоростей полуосей: чем больше их разница, тем выше степень перераспределения крутящего момента.

При использовании этого типа LSD между дисками возникает трение. Один фрикционный пакет имеет жесткое соединение с чашкой дифференциала, другие — с полуосями.

Фрикционные пакеты вращаются с одинаковой скоростью, когда ведущие колеса вращаются тоже, с одной и той же скоростью. При изменении угловой скорости диски ускоряющейся полуоси передают часть крутящего момента на вал другой полуоси (частичная блокировка) за счет увеличения силы трения с фрикционным пакетом корпуса (чашкой).

Степень сжатия в дисковом дифференциале может быть постоянной (за счет пружин) или переменной (гидравлически управляемой).

Червячный

Сателлиты и полуоси с червячной передачей в качестве привода часто используются для создания LSD, блокируемого в результате разности крутящих моментов.

Эта система LSD с червячным приводом известна как Torque Sensing или сокращенно — Torsen. Принцип работы червячной передачи чрезвычайно прост: увеличение крутящего момента на одной полуоси приводит к частичной блокировке и его передаче на другую полуось. В этом случае не требуются никакие дополнительные системы или агрегатов, червячный узел изначально является самоблокирующимся из-за свойств привода, в котором другие шестерни не могут приводить в движение червячную передачу. Червячный привод применяется в колесных и межосевых дифференциалах различных типов машин.

Вискомуфта

Вязкостная муфта состоит из набора близко расположенных перфорированных дисков, которые размещены в герметичном корпусе с силиконовой жидкостью и соединены с чашкой и приводным валом.

При одинаковых угловых скоростях устройство работает в штатном режиме. Его блокировка происходит при увеличении скорости вала: диски на нем увеличивают скорость и, перемешивая силикон и заставляют его затвердеть. Диски чашки получают и передают крутящий момент на другой вал, увеличивая его тяговое усилие.

LSD, блокирующую функцию которого выполняет вязкостная муфта, имеет большие габаритные размеры и применяется в межосевых дифференциалах. Вязкостная муфта также может использоваться как дифференциал полноприводного автомобиля и полностью выполняет его функции.

Однако у нее есть один серьезный недостаток: возможен перегрев и периодическая несовместимость с системой ABS. Это привело к тому, что вискомуфты используются в современных автомобилях крайне редко.

Электронная блокировка

Дифференциал повышенного трения, в котором используется электронная система блокировки, реагирует на изменение угловой скорости ведущих колес.

Дифференциал управляется программно. По мере увеличения скорости колеса в тормозной системе повышается давление, и его скорость уменьшается. Это увеличивает тяговое усилие и передает крутящий момент на другое колесо.

Таким образом, дифференциал не оборудован дополнительными элементами и не блокируется, то есть по сути это не LSD. Перераспределение крутящего момента и выравнивание угловых скоростей происходит под действием тормозной системы, управляемой антипробуксовочной системой.
