Рамные внедорожники: плюсы и минусы вымирающих авто

Назначение, виды

Рама автомобиля представляет собой балочную конструкцию, выступающую в роли основы для крепления всех составных частей авто – силовой установки, узлов трансмиссии, ходовой части и прочего. Кузов, присутствующий в конструкции несущей части выполняет лишь некоторые функции – обеспечивает пространство для размещения пассажиров и грузов, а также выступает в качестве декоративного элемента.

Основным положительным качеством использования рамы является высокий показатель прочности несущей части. Именно благодаря этому она и используется на грузовиках и полноценных внедорожниках. Но при этом из-за рамы общая масса авто увеличена.

Также рама автомобиля позволяет по максимуму унифицировать узлы и механизмы между моделями разных классов. В свое время доходило до того, что многие автопроизводители выпускали шасси авто со всеми основными частями (рамы, мотора, трансмиссии, ходовой части), на которую «натягивали» разные типы кузовов.

При этом было разработано несколько типов рам, каждая из которых обладает своими конструктивными особенностями. Все их можно разделить на:

1. Лонжеронные
2. Хребтовые
3. Пространственные

Некоторые из этих видов имеют подвиды, также нередко используются комбинированные типы, в конструкции которых имеются составные элементы разных рам.

История

Изобретателем хребтовой рамы считается чешский инженер Ханс Ледвинка, который продемонстрировал эту конструкцию еще в… 1923 году! На автомобиле «Татра 11» была впервые применена хребтовая рама, которая на долгие годы стала «фирменным приемом» завода «Татра». Причем применялась она не только в грузовых, но и в легковых автомобилях, хотя и недолго: главные достоинства конструкции – жесткость и прочность – оказались для легковых машин избыточными, а вот неотъемлемый эксплуатационный недостаток – слабая ремонтопригодность вследствие закрытости агрегатов – был сочтен существенным.

Ведь чтобы добраться в такой машине до коробки передач, приходится буквально разбирать несущую основу на части – отдельно агрегат не снимешь… Зато для грузовиков «Татра» хребтовая рама стала значительным преимуществом – не в последнюю очередь вследствие своей модульности.

Дело в том, что картерную трубу рамы можно произвольно наращивать, создавая при минимальных затратах двух-, трех- и четырехосные машины.

Достаточно состыковать дополнительный стандартный модуль с редуктором и полуосями. Завод «Татра» всегда предпочитал производство грузовиков «под заказ», на ходу подстраивая конвейер под требования покупателей, и модульность стала настоящим спасением.

Распространенные в РФ модели таких автомобилей

К числу наиболее доступных для жителей нашей страны внедорожников с рамной конструкцией можно отнести УАЗ Patriot, УАЗ Hunter. Спросом пользуются и китайские рамные внедорожники, так как их цена не слишком высокая, а проходимость удовлетворительная. Среди китайских моделей лидерами являются Hover H3 и Hover H5 от Great Wall. Среди «корейцев» можно выделить Ssang Yong Kyron, поскольку помимо отличной проходимости он покоряет оснащением.

Любителям престижных моделей подойдут Toyota Land Cruiser Prado, Nissan Patrol, Toyota Land Cruiser 200, Nissan Pathfinder, Land Rover Defender. Естественно, это далеко не полный список автомобилей, которые могут быть оценены любителями бездорожья.

Китайские рамные внедорожники

Поднебесная не отстает от японских и европейских производителей. Почти все китайские автомобильные бренды выпускают указанные модификации. Например, одним из самых надежных и узнаваемых является Great Wall Hover. Эта модель – первая, которую начали экспортировать в Европу. Машина отличается высокой проходимостью, хорошо ведет себя на дорогах с любым покрытием. В оснащение авто входит климат-контроль, противотуманные фары, датчики дождя и света, полный электрокомплект, литые диски на 17 дюймов.

В салоне – кожаная обивка кресел, предусмотрен люк с электрическим приводом. «Грэт Волл Ховер» комплектуется двухлитровым бензиновым двигателем (122 л. с.), который агрегирует с пятирежимной МКПП. К плюсам также относят вместительный багажник, просторный салон, современный дизайн. Среди недостатков – слабая динамика, не очень высокое качество сборки.

Среди китайских «рамников» также выделяется модель Haval H9. Салон машины рассчитан на семь человек, оснащается полным приводом, стальным каркасом, понижающей передачей, отлично справляется с любым бездорожьем. В базовую комплектацию входит камера заднего вида, парктроник, аудиосистема, навигатор и климат-контроль.

Среди новых китайских разработок выделяют среднеразмерный внедорожник «Фотон Саванна». Впервые его презентовали в 2014 году. Автомобиль имеет пятидверный кузов, в оснащение входит мультимедийная система с монитором на семь дюймов, многофункциональный руль и 17-дюймовые литые диски. Под капотом помещается двухлитровая бензиновая «четверка» мощностью 201 «лошадка» или дизельный агрегат «Камминс» (163 л. с.).

Лонжеронная рама

Это самый распространенный вид. В конструкцию рамы входят две силовые продольные балки, которые называются лонжеронами. Они тянутся вдоль кузова и соединяются посредством поперечин. Балки выполняются из стали. С целью повышения показателей скручивания могут применяться различные виды профиля сечения.

Лонжероны необязательно ровные – иногда они имеют и вертикальные, и горизонтальные изгибы. Они могут располагаться как параллельно горизонтальной плоскости, так и под определенным углом, что присуще для внедорожников. Также возможно разное расположение поперечин, за счет которых соединяются лонжероны. На сегодня это наиболее популярная рамная конструкция, применяющаяся в большинстве грузовиков и внедорожников.

Такая рама отлично подходит для эксплуатации машины в условиях плохих дорог. Также она упрощает ремонт и сборку автомобиля. Минусы же в том, что лонжероны отнимают немалую часть салона и несколько усложняют процесс посадки.

Лонжеронная Х-образная

Х-образная рама – один из видов лонжеронной. Особенность ее конструкции в том, что лонжероны спереди и сзади разведены, а в центре – максимально сведены. Данный тип на вид похож на буку «Х», что и послужило причиной его названия.

Периферийная

Является видом лонжеронных рам. Этот вид начал активно использоваться на крупных легковых машинах европейского производства и «дредноутах» из США в 60-х годах. В таких рамах лонжероны расположены настолько широко, что в процессе установки кузова они располагаются у порогов. Это позволяет существенно снизить уровень пола, одновременно с этим уменьшив непосредственную высоту машины.

Важное достоинство подобной машины в ее максимальной приспособленности к боковым ударам. Однако есть существенный минус – рама не может выдержать значительные нагрузки, поэтому кузов авто должен обладать необходимой прочностью и жесткостью

Несущее основание

Несущее основание – это что-то среднее между кузовом и рамной конструкцией. Тут также используются лонжероны, но они объединены днищем, а не поперечинами. Наиболее массовый и популярный обладатель несущего днища – «Фольксваген Жук», у которого кузов крепится к плоской панели пола посредством болтов. Аналогичную конструкцию имеет и другая машина массового производства – Renault 4СV.

Несущее основание

Несущее днище отличается высокой технологичностью и применяется в крупносерийном производстве. Данная конструкция позволяет сделать пол и центр тяжести автомобиля достаточно низкими.

У рамной несущей части автомобиля есть ряд достоинств и особенностей, которые делают ее незаменимой для грузовых машин и внедорожников. И хотя рама используется сугубо для конкретных видов автомобилей, некоторые элементы ее конструкции применяются крайне широко, так как позволяют сделать несущие кузова более жесткими. Почти любая легковая машина оснащена усиливающими лонжеронами либо подрамниками.

Раз в неделю мы отправляем дайджест с самыми интересными новостями и полезными статьями про автомобили.

Название поля*

(5 оценок, среднее: 3,40 из 5) Загрузка…

Назначение, виды

Рама автомобиля представляет собой балочную конструкцию, выступающую в роли основы для крепления всех составных частей авто – силовой установки, узлов трансмиссии, ходовой части и прочего. Кузов, присутствующий в конструкции несущей части выполняет лишь некоторые функции – обеспечивает пространство для размещения пассажиров и грузов, а также выступает в качестве декоративного элемента.

Основным положительным качеством использования рамы является высокий показатель прочности несущей части. Именно благодаря этому она и используется на грузовиках и полноценных внедорожниках. Но при этом из-за рамы общая масса авто увеличена.

Также рама автомобиля позволяет по максимуму унифицировать узлы и механизмы между моделями разных классов. В свое время доходило до того, что многие автопроизводители выпускали шасси авто со всеми основными частями (рамы, мотора, трансмиссии, ходовой части), на которую «натягивали» разные типы кузовов.

При этом было разработано несколько типов рам, каждая из которых обладает своими конструктивными особенностями. Все их можно разделить на:

1. Лонжеронные
2. Хребтовые
3. Пространственные

Некоторые из этих видов имеют подвиды, также нередко используются комбинированные типы, в конструкции которых имеются составные элементы разных рам.

Лонжеронная и ее подвиды

Лонжеронная рама автомобиля является самой распространенной. Конструкция ее включает две продольных силовых балки – лонжероны, тянущихся вдоль всего кузова и соединенных между собой поперечинами.

Лонжеронная рама Toyota Land Cruiser

Сами лонжероны изготавливаются из стали, а для обеспечения высоких показателей на скручивание используются разные типы профиля сечения – короб, двутавр, швеллер.

Причем не обязательно, чтобы они были ровными, многие лонжероны имеют изгибы как вертикальной, так и горизонтальной плоскости. К примеру, на некоторых авто рама изогнута в передней и задней частях (в районе расположения колес), что позволяет переместить центр тяжести вниз.

Помимо этого, лонжероны размещаются как в строго горизонтальном положении относительно пола, так и могут находиться под углом. Второй вариант применяется на внедорожниках.

Лонжероны соединяются поперечинами, которые могут располагаться разными способами. В так называемой раме лестничного типа поперечины крепятся перпендикулярно лонжеронам (считается классической). Но есть и конструкции, у которых эти составные части располагаются под углами – К-образные и Х-образные рамы.

Лонжеронная х-образная рама

Для соединения лонжеронов с поперечинами применяется сварка (во внедорожниках), заклепки (грузовики). В некоторых случаях используются болтовые соединения. Для крепления узлов авто и лонжероны, и поперечины оснащаются кронштейнами.

Подвидом лонжеронной рамы является периферийная. Отличительной особенностью ее является большое расстояние между лонжеронами. После полной сборки авто они располагаются возле порогов кузова, что значительно повышает устойчивость к воздействию боковых ударов, а также позволяет опустить уровень пола (насколько это возможно).

Периферийная рама Corvette

Еще одна разновидность лонжеронной рамы – Х-образная. Суть конструкции такой рамы сводится к тому, что в передней и задней части лонжероны разведены, а в центральной – по максимуму сведены (пространство между ними позволяет разместить разве что валы трансмиссии). Внешне этот тип напоминает букву «Х», отсюда и название.

Еще один вариант – несущее основание. В конструкции этой рамы все так же используются продольные лонжероны, но здесь они соединены между собой не поперечинами, а днищем. При этом несущее основание, хоть в него и входит днище, не является элементом кузова, поэтому и относится этот вид к рамам.

Хребтовая рама

Рамы хребтового типа в меньшей степени распространены и ее, по сути, используют только на грузовиках «Татра». Основным составным элементом этого типа несущей части выступает центральная балка, изготовленная из трубы.

Примечательно, что в такой раме некоторые узлы авто используются в качестве несущих элементов, а именно мотор, КПП, корпусы главной передачи. Все они соединены между собой центральной балкой, вращение же между узлами осуществляется при помощи валов, располагаемых в трубе.

№7 – Jeep Cherokee

Цена: 3 000 000 рублей

Jeep Cherokee – один из лучших автомобилей в своём классе. Заслуга этого лежит не только в уникальном дизайне, который не имеет равных, но и в возможностях проходимости, которым могут позавидовать многие популярные модели рамных внедорожников. Салон автомобиля выполнен очень удачно – сплошь и рядом эргономика и качественный пластик.

Сердцем автомобиля является либо бензиновый движок объёмом 3,6 литра и мощностью 272 л.с., либо дизельный агрегат с 2 литра объёма и 170 л.с. Предпочтительнее смотрится второй вариант. Во многом такой результат обусловлен классным подхватом с хода и низким шумом. Коробка передач – автомат с 9 ступенями. Если говорить о поведении на дороге, то водитель однозначно останется довольным – подвеска «съедает» все неровности, встречающиеся ей на пути. Самым существенным минусом для большинства автолюбителей станет цена. Всё-таки 3 миллиона рублей это серьёзный удар по бюджету.

Хребтовая рама

Данный вид рам разработали представители компании «Татра» и преимущественно он применялся для машин ее производства. Главный несущий элемент – труба, соединяющая двигатель спереди с элементами трансмиссии, которые расположены внутри нее. По сути, труба выступает единым картером для коробки передач, раздаточной коробки и приводных валов. Крутящий момент от двигателя к трансмиссии поступает посредством помещенного в трубу вала. Причем данный вал не является карданным, что обеспечивает большую надежность.

Преимущество хребтовой рамы также заключается в том, что она имеет очень высокую жесткость на кручение, а элементы трансмиссии надежно защищены от внешнего воздействия. Но ввиду того, что определенные механизмы расположены внутри конструкции рамы, ремонтные работы заметно усложняются.

Вильчато-хребтовая

Вильчато-хребтовый тип рам тоже является разработкой «Татра». В таком варианте двигатель крепится не к трансмиссионной трубе, а на специальной лонжеронной вилке. Это сделано для того, чтобы сократить уровень передающихся вибраций от работающего ДВС на раму и, следовательно, на кузов автомобиля. Однако, на сегодняшний день вильчато-хребтовые рамы уже не применяются в автомобилестроении.

Мнение автовладельцев о рамной конструкции автомобиля

Не стоит путать кислое с соленым.

Классический легковой автомобиль в кузове седан или хэтчбек безусловно не нуждается в раме

Но если требуется большая грузоподъемность, увеличенная колесная база, возможность ездить по бездорожью, то следует обратить внимание на автомобиль рамной конструкции с минимальным количеством наворотов и вспомогательной электроники. На такой машине смело можно уехать от цивилизации и не опасаться неожиданных поломок

А если таковые и будут, то их можно устранить на месте. Современные кроссоверы созданы только для того, чтобы штурмовать бордюры для парковки на тротуаре. На них нельзя далеко уезжать от фирменного сервиса.

Современные «рамники», наоборот, можно считать автомобилями повышенной безопасности.

Для внедорожника рама скорее плюс, чем минус. Малая жесткость на кручение приводит к тому, что езда по пересеченной местности может закончиться перекосом кузова. Увеличенная колесная база необходима для улучшения устойчивости на дороге, но при этом недостаточная прочность приводит к ухудшению управляемости. Надежные машины высокой проходимости до сих пор имеют рамную конструкцию.

Каждый производитель закладывает свою «изюминку» в конструкцию кузова: у одного интегрированная рама, у другого высокопрочные стали, у третьего и то, и другое. Лидера выделить практически невозможно. Рама не ушла в историю по причине своей незаменимости для крупногабаритных джипов и пикапов. Коммерческий транспорт тоже никогда не сменит ориентацию. А все, что помельче, вполне обойдется безрамной компоновкой.

Преимущества и недостатки

В современных легковых автомобилях предпочтение отдано несущему кузову. Это происходит в силу ряда причин. Несмотря на явные преимущества (простая конструкция, упрощенная сборка автомобиля на заводе, легкий ремонт), у рамного кузова есть и существенные недостатки. Во-первых, при разделении функций кузова и рамы, приходится значительно увеличивать массу. Во-вторых, лонжероны, которые проходят под кузовом, забирают у пассажирского салона значительную часть. Пороги оказываются большими, а это затрудняет посадку в автомобиль. В-третьих, у рамных автомобилей уровень пассивной безопасности значительно ниже, ввиду возможности смещения рамы относительно кузова при ударе. В-четвертых, плоская рама уступает несущему кузову по показателю жесткости на кручение.

Таким образом, так как легковой автомобиль должен быть и комфортным и безопасным, несущий кузов для него стал незаменим. В тех же автомобилях, которым необходимо работать в сложных условиях, используют только рамные конструкции.

Хребтовая рама

Рамы хребтового типа для автомобилей были разработаны специалистами компании «Татра». И использовались такие рамы в основном на автомобилях этой компании. Основной несущей частью хребтовой рамы является труба, которая соединяет между собой двигатель и все элементы трансмиссии.

По сути, силовой агрегат, а также сцепление, коробка передач и главная передача являются также и элементами рамы. Крепление всех этих механизмов – жесткое. Крутящий момент от двигателя к элементам трансмиссии выполняет вал, который устанавливается внутри трубы. Использование такой рамной конструкции возможно только при обеспечении всех колес автомобиля независимой подвеской.

Хребтовая рама хороша тем, что обеспечивает высокую жесткость на скручивание, легкое и быстрое создание автомобилей с различным количеством ведущих мостов, но поскольку некоторые механизмы автомобиля находятся внутри рамной конструкции, то и выполнение ремонтных работ довольно затруднительно.

Рамы вильчато-хребтового типа также разработаны сотрудниками «Татра». В данном случае они отказались от жесткого крепления двигателя и трансмиссии к несущей центральной трубе. Вместо этого они с обеих сторон несущей трубы установили специальные вилки, на которые и устанавливаются двигатель с трансмиссией.

Вильчато-хребтовые рамы

Это подвид хребтовых рам, и его главной особенностью является то, что и передняя, и задняя части представляют собой трезубцы, основой которых есть центральная труба каркаса, а от неё уже отходят два лонжерона, которые используют для крепления узлов и агрегатов. В них используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Главный недостаток таких машин – неважная управляемость из-за расположения мотора сзади. В наше время такой вид рамной конструкции в автомобилестроении уже не используется.

Периферийные рамы

Разновидность лонжеронных рам, которую начали массово применять на крупных европейских легковых авто и американских «дредноутах» в 60-х годах. В этих рамах лонжероны размещены так широко сзади, что при установке кузова находятся у порогов, что позволило значительно повысить уровень пола и уменьшить саму высоту автомобиля. Большие плюсы такого авто в том, что он максимально приспособлен к боковым ударам, но и минус немаленький есть – кузов автомобиля должен быть более прочным и жёстким, так как рама неспособна выдержать большую нагрузку.

Пространственные рамы

Эти наиболее сложный вид рамной конструкции, который используется в производстве спортивных авто. Это конструкция из тонких легированных труб, которым несвойственно кручение. Трубные конструкции плохо переносят испытание на изгиб. И сегодня они уступили место в автомобилестроении монококам, но получили применение в автобусостроении.

Центральная часть несущего кузова

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при ава­рии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Рама автомобиля — какие существуют типы рам

Каждый автомобиль представляет собой совокупность механизмов и систем, закрепленных на несущей части. Выпускаются автомобили, у которых роль несущей части выполняет кузов, но существуют автомобили, у которых все механизмы и системы устанавливаются на раму.

Рамную конструкцию поначалу использовали на всех типах автомобилей, но со временем при производстве легковых машин стали использовать несущий кузов, а рамы до сих пор продолжают использовать, но только на грузовых автомобилях.

Не отказались и от рамных конструкций и при производстве автомобилей высокой проходимости, поэтому большинство внедорожников тоже обладают рамной несущей частью. Преимуществом использования рамы является обеспечение более жесткой конструкции автомобиля, что в свою очередь дает возможность перевозки больших грузов.

Виды рам автомобилей

Использование рамных конструкций на автомобилях началось практически на заре автомобильной эры. За это время было предложено несколько основных типов рам автомобилей:

Каждый из этих типов рам имеют разновидности. Разновидностью лонжеронной рамы является так называемая периферийная. А помимо хребтовых рам выпускались также автомобили с вильчато-хребтовыми рамами.

Лонжеронная рама

Самой распространенной рамной конструкцией является лонжеронная рама.

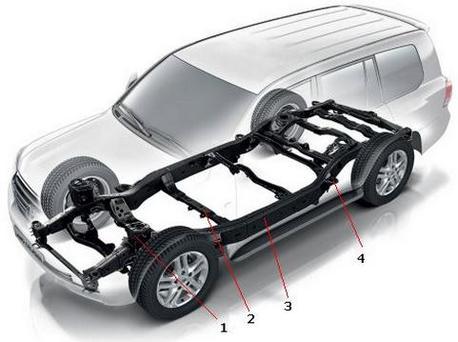

Устройство лонжеронной рамы автомобиля Toyota Land Cruiser 200: 1 — кронштейн крепления передней подвески; 2 — поперечина; 3 — лонжерон; 4 — кронштейн крепления кузова.

Эта рама состоит из двух лонжеронов, которые располагаются продольно, а также с поперечин. Лонжероны изготовляются из швеллеров с разной высотой сечения. В местах, которые будут более нагружены, высота делается больше.

Поперечины также могут иметь разную конструкцию, встречаются обычные, прямой формы, а также К- и Х-образные. Чтобы обеспечить установку механизмов автомобиля, на лонжероны и поперечины установлены кронштейны и крепления для них. Для крепления элементов рамы между собой могут быть использованы заклепки, болты или сварочное соединение.

Отличительной особенностью периферийной рамы от обычной лонжеронной является то, что при изготовлении лонжеронов их изгибали, что приводило к тому, что посредине между лонжеронами было наибольшее расстояние между ними. Делась это для того, чтобы была возможность расположить днище автомобиля как можно ниже. Использовались такие рамы в Америке при производстве легковых автомобилей.

Хребтовая рама

Рамы хребтового типа для автомобилей были разработаны специалистами . И использовались такие рамы в основном на автомобилях этой компании. Основной несущей частью хребтовой рамы является труба, которая соединяет между собой двигатель и все элементы трансмиссии.

По сути, силовой агрегат, а также сцепление, коробка передач и главная передача являются также и элементами рамы. Крепление всех этих механизмов – жесткое. Крутящий момент от двигателя к элементам трансмиссии выполняет вал, который устанавливается внутри трубы. Использование такой рамной конструкции возможно только при обеспечении всех колес автомобиля независимой подвеской.

Хребтовая рама хороша тем, что обеспечивает высокую жесткость на скручивание, легкое и быстрое создание автомобилей с различным количеством ведущих мостов, но поскольку некоторые механизмы автомобиля находятся внутри рамной конструкции, то и выполнение ремонтных работ довольно затруднительно.

Рамы вильчато-хребтового типа также разработаны сотрудниками «Татра». В данном случае они отказались от жесткого крепления двигателя и трансмиссии к несущей центральной трубе. Вместо этого они с обеих сторон несущей трубы установили специальные вилки, на которые и устанавливаются двигатель с трансмиссией.

Источник

Преимущества и недостатки

Несущий кузов – современное конструктивное решение. Но и у него есть как плюсы, так и минусы.

Минусы:

1. Больше, чем в рамных, ощущается вибрация. Выше и уровень шума. В современных авто эта проблема решена за счет применения шумопоглощающих элементов – подрамников.
2. Ржавчина может ухудшить жесткость всей конструкции, негативно скажется на безопасности водителя и пассажиров. Поэтому производители предусматривают меры для обеспечения максимально возможной защиты от коррозии.
3. Лишь силовые элементы созданы из высокопрочной стали, остальное из тонкого листа, прочность которого увеличена за счет штампования.
4. Автомобили с несущим кузовом менее безопасны в случае бокового столкновения (по результатам краш-тестов).
5. Общий уровень прочности ниже, чем у рамных агрегатов.
6. Так как кузов – единое целое, при столкновении возможны второстепенные повреждения.
7. Затруднен капитальный ремонт. Нет возможности как с рамной конструкцией отделить кузов от «начинки», чтобы получить к ней удобный доступ.
8. Как отмечают владельцы, с годами конструктивные элементы кузова начинают «ходить ходуном» (то двери не закрываются, то багажник не попадает в свои границы). Особенно если часто выезжать на бездорожье. Если осознать, что безопасность зависит от степени изношенности металла, вырисовывает плачевная перспектива уже через 7-10 лет (эксплуатировать современные автомобили более 15 лет вообще не представляется возможным).
9. Недостаток несущей конструкции назвали и сами производители. Производить автомобили с несущим кузовом сложнее, чем с рамным. Сложнее прикрепить навесное оборудование.

Плюсы

После внушительного списка минусов, стоит вспомнить обо всех уже названых плюсах:

• несущий кузов легче, а, значит, такой автомобиль динамичнее, резвее, легче управляется;
• меньше расход топлива;
• центр тяжести ниже, а значит автомобиль более устойчив, меньше риск перевернуться;
• повышенная пассивная безопасность; авто с несущим кузовом более безопасны в случае фронтального столкновения, чем с рамным (результаты краш-тестов);
• при создании безрамных конструкций «съедается» меньше салонного пространства.
