Ремонт муфты полного привода киа спортейдж 3

Снимаем муфту полного привода. Частые неисправности

Итак, съем неисправной муфты. Поднимаем машину на подъемнике, залазит под днище, и для начала снимаем карданный вал – в обеих моделях корейских авто он снимается без проблем. Далее – выкручиваем болты из заднего моста (их там всего 4), и аккуратненько извлекаем саму муфту. Дальнейшую разборку имеет смысл проводить на столе.

Муфта перед нами. Крутим гайку хвостовика, затем бережно снимаем флянец. Сразу же проверяем муфту на наличие утечек – если они есть, имеет смысл купить сразу же новую муфту.

Снимаем стопорное кольцо, расположенное на задней крышке, затем саму крышку, и извлекаем вал муфты. Там есть специальный фрикционный пакет, который нужно проверить особо тщательно – дело в том, что этот пакет нельзя сменить или отремонтировать, т. к. отдельно фрикционные пакеты не производятся. Соответственно, нашли неисправность пакета – нужно менять муфту целиком.

В любом случае, пакет нужно обработать очистителем. Ожидаем 10-15 минут, и собираем деталь. Отметим, что разборку фрикционных пакетов Sportage удастся провести самостоятельно только при наличии друга-механика рядом, поэтому, если вы не уверены в успешности разборки – лучше привезти целую муфту на сервис.

Особое внимание уделяем подшипнику – если один из них неисправен, муфту использовать нельзя. И Hyundai, и KIA производят специальные ремкомплекты – наборы для починки муфт, которые содержат в себе сменные подшипник, сальник и флянец

Цена такого комплекта у нас – минимальна!

Если даже фрикционный пакет в норме – с большой долей вероятности, сальники муфты уж точно требуют замены. Меняем сальник, находящийся на верхней крышке

Здесь важно использовать качественные расходники, ведь даже сальник может быстро привести муфту полного привода в негодность, причинив существенные утечки специального масла. Нужны сальники муфты, или же ремонтный комплект для муфт KIA Sportage? Обращайтесь в магазин Oem-zap – цена на оригинальные расходники порадует вас!

Обслуживание муфты фактически закончилось. Осталось только залить качественное масло ATF, ведь от его вязкости зависит работа муфты в целом! Заливаем, собираем муфту, устанавливаем на задний мост. Проблемы с муфтой решены, поздравляем вас!

Замена масла в муфте

Для предотвращения поломок и экономии на преждевременном ремонте, вовремя производите замену масла в электромагнитной муфте. Неисправность может проявляться в появлении толчков и пинков в полноприводном режиме езды. Для диагностики и выявления причин неисправности достаньте предохранитель муфты и в течение недели пользуйтесь полным приводом. Если толчки исчезли, то их причиной была именно неисправность муфты.

Ravenol Transfer Fluid TF-0870

При замене масла лучше разбирать и чистить муфту. Кроме того, слить весь объем отработанной смазывающей жидкости без разборки этой детали нельзя.

Снятие

Чтобы снять муфту на Sportage 3 снимаем карданный вал и отсоединяем провода.

(ссылка на источник фото)

На корпус диффа муфта посажена на четырех болтах. С задней части редуктора свободную часть этих болтов нужно предварительно смазать вэдэшкой, чтобы очистить от грязи и ржавчины. Через некоторое время откручиваем болты. Без смазки можно сорвать резьбу.

(ссылка на источник фото)

Вставив в отверстие отвертку, подденьте и снимите муфту.

(ссылка на источник фото)

Смена масла

С помощью удлиненной головки на 30 и набора инструментов открутите фланец. Через его полость лучше всего сливать отработанную жидкость, так как здесь находится низшая точка, а значит, масло будет выливаться прямотоком. Сливаем старую смазку.

(ссылка на источник фото)

Эта мера предосторожности объясняется особенностями конструкции сапуна, через который в режиме работы сбрасывается давление смазывающей жидкости. Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна

Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление

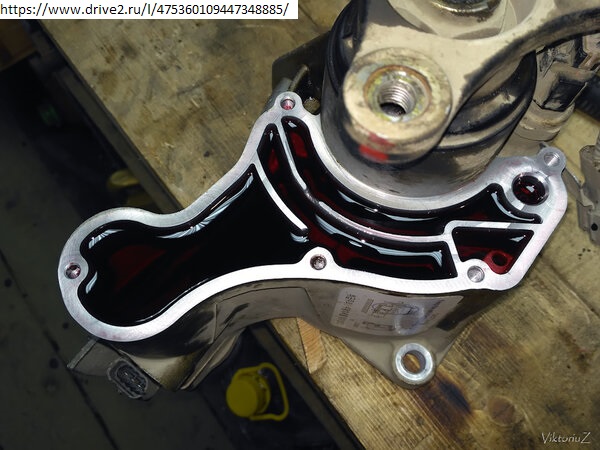

Чтобы залить свежее масло, ставим муфту вертикально, опустив шлицы вниз, подкладываем под муфту тряпку, чтобы избежать утечки масла в случае открытия сапуна. Тщательно чистим деталь, убирая всю грязь. Затем нужно открутить пять болтов на крышке и удерживающее провод датчика крепление.

(ссылка на источник фото)

Убеждаемся, что внутри нет грязи, заливаем новую рабочую жидкость, заполняя все отверстия и ответвления муфты. По регламенту, объем заливаемой жидкости составляет 485 мл. Затем обрабатываем небольшим слоем герметика крышку, устанавливаем ее обратно. Для лучшей сцепки болтов рекомендуется использовать фиксатор резьбы.

(ссылка на источник фото)

Даем герметику засохнуть, а затем через отверстие залива доливаем еще немного жидкости. Укладываем муфту в горизонтальное положение, сливая остатки через сапун. Ставим все на свои места.

(ссылка на источник фото)

Результат

После замены масла в муфте Kia Sportage 3 сделайте тестовую дистанцию в 20-30 км. Машина должна ехать плавно, без толчков. Если пинки остались, нужно проверить фрикционы внутри муфты и тщательно их промыть.

Муфта Haldex V поколения

Haldex V поколения – продукт деятельности компании Borg Warner. Она не изменила функционал устройства, однако значительно улучшила его конструкцию.

Главное отличие муфт пятого поколения – наличие центробежного перепускного клапана для лучшего сцепления с электро- и гидравлическим приводом.

Благодаря перепускному клапану нивелировалась потребность в гидроаккумуляторе, клапане управления сжатием, фильтре.

Муфта Haldex V, используемая в современных полноприводных автомобилях, имеет возможность передавать момент до 3600 Нм. Ее срабатывание для включения в работу задней оси происходит максимально оперативно.

В устройствах 5-го поколения отсутствует масляный фильтр, его функцию выполняет специальная сетка. Продукты износа соприкасающихся деталей регулярно оседают на ней. При засорении единственного фильтрующего элемента насос изнашивается, снижается давление в системе подачи смазки. В результате полный привод начинает работать с перебоями.

В этом случае помогает замена масла в муфте и очистка сетки.

Как снять и заменить подвесной подшипник кардана Киа Спортейдж 3

Чтобы снять подвесной подшипник у Киа Спортейдж 3 и сделать его замену сначала демонтируют карданный вал, затем его разбирают, а потом снимают опору для выпрессовки шарикоподшипника.

1. Залезьте под машину, найдите карданный вал, сделайте отметки на местах крепления его к раздаточной коробке с одной стороны и муфте с другой. Открутите болты крепления кардана с обеих сторон.

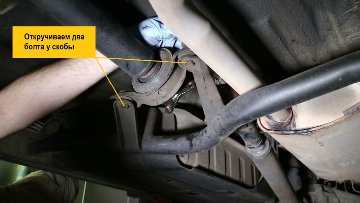

2. Теперь выкручиваем два болта у скобы.

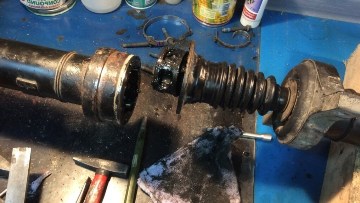

1. Вынимаем кардан, переходим к разборке. Сначала откручиваем болты, чтобы отсоединить переднюю часть карданной оси и получить доступ к подшипнику.

1. Теперь спрессовываем фланец, чтобы получить доступ к шлицам. Используйте съемник с двумя лапками или выбивайте молотком, но через деревянный брусок.

1. Убираем гофру со стопорным кольцом.
2. Теперь снимаем опору или так же спрессовываем съемником.

1. Выпрессовываем элемент качения из корпуса опоры, используем накидную головку диаметром 60-62 мм с молотком. Операцию лучше выполнять на тисках, между губок. НЕ повредите опору.

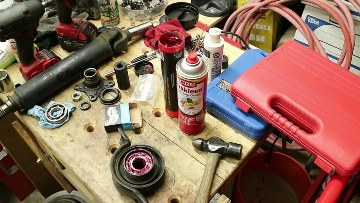

Установка нового подшипника и сборка карданного вала

Замена подвесного подшипника кардана Киа Спортейдж 3 на новый начинается с подготовки опоры к запрессовке. Протрите внутреннюю поверхность корпуса, а так же смажьте литолом посадочное отверстие.

1. Возьмите оправку (или головку) с наружным диаметром 60-62 мм, далее наставьте её на торец наружного кольца шарикоподшипника и аккуратными ударами средней силы запрессуйте деталь до упора. Старайтесь не допустить перекосов в осевом направлении.
2. Установите сальник, зафиксируйте его таким же способом.

1. Покрутите собранную конструкцию в руках, проверьте легкость вращения.
2. Запрессовываем «опорник» обратно на карданный вал (молотком через деревянную проставку). Собираем кардан в обратной последовательности и монтируем его на место, ориентируя положение по меткам. На этом замена завершена.

Не работает парктроник

Далее речь пойдет в основном о поломках, не связанных с силовыми агрегатами и ходовой частью.

Кузовная электроника, системы помощи при парковке и камера заднего вида — это ещё несколько причин периодических приездов в сервис.

Все владельцы sportage не раз сталкивались с неработающими датчиками системы помощи при парковке. Проявляется это так: включаете задний ход, позади авто нет препятствий, а зуммер парктроника пищит, как будто вы уперлись во что-то бампером. Придется заменить неисправный датчик.

Либо второй вариант: при включении задней передачи сигнализатор парктроника выдает вместо нормального — одиночного длинного звукового сигнала — несколько коротких (от 1 до 4). Таким образом выдается номер неисправного датчика, считается слева на право по ходу движения. 2 коротких сигнала — второй слева датчик, 3 — третий слева. В этом случае проблема может быть, как с самим сенсором, так и с его проводкой, например, окисление разъема.

Номера каталожные датчиков: 95720-3u000 – наружные, 95720-3u100 – внутренние. (этономера только для авто без системы автоматической парковки, SPAS). Цена оригинального около 50$. Можно купить на Aliexpress китайский за 18$, он тоже прекрасно работает.

Датчики выходят из строя из-за попадания воды внутрь, и, к сожалению, замененные часто ломаются повторно.

Выберите удобную Вам автомастерскую Oem-zap.su

Итоги. СТО или самостоятельный ремонт?

Надеемся, нам удалось рассказать о самостоятельном ремонте муфт корейских полноприводных авто, не упустив ни единого нюанса. Тем не менее, настойчиво советуем проводить этот ремонт на СТО – во-первых, под рукой может не оказаться ремкомплекта, масла ATF или других расходников. Во-вторых, самому извлечь муфту, подлезая под днище автомобиля, порой непросто. Ну, и главное преимущество – профессионализм механиков!

Возникли неполадки с муфтой, или внезапно «застучало»? Приезжайте на СТО Oem-zap! Удачи, друзья!

Читайте статьи по этой теме:

• Не включается/не работает полный привод Kia Sportage 3 4Wd
• Ремонт полного привода Kia Sportage 3
• Обслуживание и профилактика полного привода Kia Sportage 3

Поломки

При неправильной эксплуатации муфта не справляется с возросшей нагрузкой и выходит из строя. В автоматическом режиме на обмотку электромагнита подается непостоянное напряжение. Блок управления, в зависимости от условий, подает импульсный ток. Чем больше крутящий момент требуется передать, тем более длинные импульсы тока подаются на обмотку. Фрикционные диски при этом то сжимаются, то освобождаются. В момент прилегания дисков друг к другу происходит их интенсивный износ.

При этом узел, который сжимает второй пакет фрикционов, воспринимает переменные нагрузки и так же изнашивается. Второй пакет фрикционов исполняет роль демпфера, сглаживая резкие включения муфты за счет проскальзывания фрикционных дисков. Это необходимо для более долгой службы самого редуктора ГП. При включении и выключении муфты из-за трения фрикционов весь механизм нагревается. Сильный нагрев может привести к закипанию масла в полости муфты, итог — возросшее давление внутри.

Начинают «сопливить» сальники. Так же при повышении давления пакет фрикционов управления (который включается электромагнитом) сжимается без электричества, и муфта не выключается. В прямолинейном движении авто это почти не заметно. Но когда автомобиль поворачивает, пакеты фрикционных дисков не могут справиться с возросшей нагрузкой, диски начинают проскальзывать издавая при этом звук, похожий на скрежет. Происходит интенсивный износ обоих пакетов.

При очень большом нагреве возможно межвитковое замыкание в обмотке электромагнита. Если же водитель соблюдает все правила эксплуатации, достаточно следить за сальниками, чтобы избежать утечки масла. При утечке масла муфта останется без смазки и нагреется. Результат перегрева описан выше.

11 самых распространенных проблем у подержанного kia sportage iv поколения

Продавцы и всевозможные автоэксперты редко пишут об автомобилях плохо. Зачем? Товар нужно поворачивать к людям лицом, а не мордой! И подчеркивать хорошие стороны машины. Тем более, профессионалы действительно не кривят душой и не врут. Просто скромно недорассказывают некоторые нюансы.

Взять для примера Kia Sportage IV-го поколения. Модель, выпуск нового поколения которой начался в 2021 году, стала вновь популярной среди заводчиков кроссоверов не только у нас, но и по всему миру, повторив успех предшествующих версий. Весной 2021 года автомобиль пережил рестайлинг и также незамедлительно появился на рынке РФ.

Kia показала рестайлинговую версию Sportage: Топ-5 фактов

Заслужена ли такая высокая оценка покупателей? Безусловно, заслужена! Есть ли «подводные камни» в этом популярном автомобиле? Конечно же, есть! Ведь, как и любая другая сложная инженерная техника, данный автомобиль, несмотря на ряд своих несомненных положительных качеств, не может не иметь изъянов.

Давайте пройдемся по основным проблемам, о которых пишут владельцы Kia Sportage IV поколения.*

*Сразу оговоримся, что речь пойдет о проблемах подержанного, а не нового кроссовера. Поэтому в найденных нами в открытом доступе отрицательных отзывах даже намека нет на то, что модель «сырая» или выполнена в ненадлежащем качестве. Наоборот, Sportage давно подтвердил свою надежность и выносливость, мы лишь попытаемся предупредить будущих владельцев, ищущих данный кроссовер на вторичном рынке, что бочка меда все же может быть с ложкой дегтя.

Описание режимов работы

Полный привод Спортейдж 3 может работать в двух вариантах. В режиме автомат задний мост активируется или отключается на основе анализа блока управления, то есть, на нормальном покрытии в таком режиме машина использует передний привод. Как включить второй режим?

При активации работы полного привода в постоянном режиме загорается оранжевый индикатор на панели приборов. В режиме блокировки до 50% вращающего момента через муфту передается на заднюю ось на скорости, не превышающей 40 км/ч. Как только Sportage 3 набирает разгон до 30км/ч, задний мост постепенно отсоединяется и полностью деактивируется при достижении 40км/ч. При снижении скорости задний мост подключается в обратном порядке. Повторное нажатие кнопки LOCK деактивирует блокировку.

О неправильной работе полного привода сигнализирует мигающий индикатор, который находится возле индикатора активации режима блокировки.

Замена масла в муфте

Для предотвращения поломок и экономии на преждевременном ремонте, вовремя производите замену масла в электромагнитной муфте. Неисправность может проявляться в появлении толчков и пинков в полноприводном режиме езды. Для диагностики и выявления причин неисправности достаньте предохранитель муфты и в течение недели пользуйтесь полным приводом. Если толчки исчезли, то их причиной была именно неисправность муфты.

Ravenol Transfer Fluid TF-0870

С конвейера Спортейдж 3 с полным приводом сходит с маслом Shell TF 0870 в муфте. В случае невозможности использовать заводскую жидкость, в качестве точного аналога можно заливать Ravenol Transfer Fluid TF-0870.

При замене масла лучше разбирать и чистить муфту. Кроме того, слить весь объем отработанной смазывающей жидкости без разборки этой детали нельзя.

Двигатель не развивает больше 3000 оборотов, горит или мигает лампа «CHECK»

Конечно такие симптомы характерны для многих поломок дизельных автомобилей. Но здесь речь идет именно о самых частых неисправностях, тех, что рано или поздно случаются на всех Sportage.

Эта «болезнь» характерна для дизельных комплектаций, с двигателями R 2.0 и U2 1.7. Причин таких симптомов, как правило, бывает две:

• неисправность датчика давления наддува, на авто с 2-х литровым мотором;
• неисправность проводки датчика давления наддува, на машинах с двигателем 1.7;

В обоих случаях блок управления переводит работу мотора в аварийный режим, что означает, в частности, отсечку оборотов двигателя на отметке 3000об в мин. У водителя возникает ощущение что турбина просто не работает. Это, конечно, не так.

На 2-литровых дизелях сохраняется код ошибки P0299 Turbocharger/Supercharger Underboost или P0069 Manifold Absolute Pressure – Barometric Pressure Correlation, или оба кода одновременно. В большинстве случаев решается проблема заменой сенсора давления наддува. Конечно, необходимо провести полную диагностику двигателя, прежде чем покупать датчик.

Отличаются модернизированные датчики наличием надписи «Au». Она означает что в составе печатной платы есть золото. Это модернизированный сенсор, который не выходит из строя повторно.

Цена оригинального около 2000 рублей.

На 1.7-литровых спортейджах причина не в самом сенсоре, а в его проводке. Ошибки при этом такие: P0237, P0238.

Разъём датчика давления наддува, Спортейдж 3

На самом электрическом разъеме «отваливаются» провода, причем так что припаять их назад невозможно. Решением должны быть либо замена всего разъема датчика давления наддува, либо замена пина (контакта) с поврежденным проводом.

Разъем можно попробовать найти на разборках. Либо заказать у официального дилера Kia или Hyundai. Вот его каталожный номер 1898000066AS. Цена не превышает 1500 рублей.

: Массовая проблема с бензиновым двигателем Киа Спортейдж

Подшипник промежуточного вала Kia Sportage 3 – демонтаж и замена

Подвесной подшипник правого привода Киа Спортейдж 3 так же периодически изнашивается под воздействием внешних факторов (появятся шум и гул, иногда люфт). Для его замены потребуется демонтировать правое колесо, а затем правый привод в сборе.

1. Снимите колесо, открутите ступичную гайку.
2. Теперь откручиваем болт рычага подвески и отсоединением шаровую опору.

1. Выбиваем шлицы ШРУСа из ступицы с подшипником.
2. Откручиваем кронштейн, на котором держится промежуточная ось, используем длинный вороток с накидной головкой 17 мм.

1. Открутив пробку, сливаем масло из раздаточной коробки.
2. Вынимаем приводной вал из коробки, данную операцию желательно выполнять вдвоём.

1. Вынув из гранаты промежуточную ось, приступаем к снятию подвесного подшипника.
2. Сначала откручиваем кожух, далее сколачиваем с посадки кронштейн с подшипником в сборе, используя молоток с проставкой. Главное НЕ повредить кронштейн.

1. Круглогубцами убираем стопорное кольцо, выпрессовываем шарикоподшипник из «уха» через пресс или способом, описанным выше (с помощью оправки).

1. После выпрессовки, зачистите и протрите посадочную поверхность. Затем запрессуйте новый элемент качения, используя оправку или тиски (метод запрессовки описан в статьях раздела по подвесным подшипникам, например аналогично запрессовывается на Ford Focus 2).
2. Наденьте стопорное кольцо, далее соберите весь привод в обратной последовательности. В процессе замены не забудьте установить новый внешний сальник у «раздатки».
3. В завершении замены, установите правый приводной механизм в раздаточную коробку, прикрутите кронштейн обратно, поставьте колесо. Не забудьте залить масло в раздаточную коробку.

Краткие рекомендации по замене подвесных подшипников

1. Демонтаж механизмов при замене, желательно производить на яме или подъёмнике.2. Для выпрессовки деталей лучше использовать съемник, попросите у знакомых, если нет своего. 3. Монтаж кардана осуществляйте по меткам, нанесённым при демонтаже. 4. При затягивании резьбовых соединений применяйте графитовую смазку.5. Для замены приобретайте запчасти только в проверенных торговых точках или дилерских центрах. Если покупаете б/у изделие, то просите гарантию. 6. Внимательно относитесь к каталожным номерам, они могут отличаться в зависимости от года выпуска автомобиля, комплектации и т.д7. Если меняете отдельно п-ш, то проверяйте состояние шлицев на наличие коррозии, сразу меняйте сальники с пыльниками. Коррозию на поверхности обычно зачищают наждачной бумагой и смазывают.8. Диагностику и замену рекомендуется выполнять сразу после возникновения признаков поломки (шума и гула).9. Ниже представлены видео по замене подвесных подшипников карданного и промежуточного вала на Kia Sportage 3 (2010-2015).

4. Муфта полного привода

1. Узел раздаточной коробки.
2. Карданный вал.
3. Муфта в сборе.

Муфта полного привода в сборе

1. Муфта включения полного привода в сборе.
2. Первичный вал.
3. Датчик давления.
4. Удлинитель проводки.
5. Гидравлический привод (мотор).

Проверка рабочей жидкости муфты полного привода

Все муфты полного привода заправляются рабочей жидкостью (рабочая жидкость автоматической трансмиссии (ATF) ультранизкой вязкости) перед транспортировкой на заводе изготовителе. Поэтому проверка, заправка или замена рабочей жидкости не требуется (необслуживаемый агрегат, пожизненный срок службы).

Снятие и установка муфты полного привода

Примечание: Предупреждение перед началом работ с муфтой полного привода: при обращении с муфтой полного привода необходимо постоянно держать её в горизонтальном положении (см. предупредительную бирку (А)).

Снятие муфты полного привода

1. Выверните три болта (А) крепления узла муфты 4WD к заднему карданному валу.

Примечание: Момент затяжки: 49,0 ~ 68,6 Н·м.

2. С помощью плоского инструмента разделите карданный вал и узел муфты 4WD.

3. Отсоедините разъемы датчика давления (A) и гидромотора (B).

4. Выверните четыре крепежных болта (A) муфты в сборе.

Причины возникновения неполадок муфты

Сразу отметим: все советы и рекомендации применимы также и для ремонта полноприводной муфты KIA Sportage. Недавно наши механики проводили слесарное обслуживание Santa Fe нашего клиента, поэтому рассказывать решили о ней.

Итак, что же станет причиной преждевременного выхода из строя? Прежде всего, неаккуратная езда по плохим дорогам. При таком передвижении подвеска вашего автомобиля буквально проваливается в ямы, и муфта подвергается физическим повреждениям. Кроме этого, «предвестниками» станут отключения ABS и ESP, а также ошибка «Дифференциал» при езде. Как бы ни хотелось избежать неудобств, но лезть в задний мост придется.

Наш совет: при возникновении любых неполадок с муфтой обращайтесь на проверенное СТО. Да, придется немного переплатить – но вы получите максимально квалифицированное и оперативное обслуживание. К тому же, если обратиться на автосервис Oem-zap– при необходимости мы установим новую оригинальную муфту на ваш Santa Fe, Sportage или любой другой корейский автомобиль, а цены слесарного ремонта у нас – лучшие в России!

Вернемся к муфте. Они в Hyundai Santa Fe, как и в KIA Sportage – гидромеханические. Это решение корейских производителей означает идеальный выигрыш в стоимости. Тем не менее, муфты недолговечны – гидромеханическая муфта запросто перегревается прямо во время движения, и машина становится моноприводной. Неисправности муфт Santa Fe и Sportage – одни из наиболее частых неполадок ходовой.

Если поломки уже произошли – есть смысл приобрести новую муфту. В магазине автозапчастей Zapkia цена муфты полного привода для Santa Fe/Sportage – минимальна! Помимо этого, мы предлагаем исключительно оригинальные комплектующие – а значит, даже такой «хрупкий» механизм, как муфта, прослужит вам долгие годы!

Коррозия шлицевого соединения между кпп и «раздаткой»

Ржавчина на шлицах раздатки, Спортейдж 3

Это болезнь не только спортейджа, но и Hyundai IX35(Туксон), Santa Fe, Kia Sorento XM.

Диагностика довольно простая: поднимаем машину на подъемнике, проворачиваем оба передних колеса одновременно и смотрим вращается ли при этом карданный вал. Если не крутится — надо снимать раздатку и осматривать шлицевые соединения, чтобы определить нужно ли менять саму раздатку, или можно ограничиться ремонтом дифференциала КПП.

Сгнившие шлицы дифференциала КПП

Причина неисправности — это сальник, который стоит на входе промежуточного вала правой полуоси в раздатку (вот его ОЕ-номер: 47352-39300). Также причина в том, что само шлицевое работает без какой-либо смазки с завода.

Продлить срок службы можно сделав профилактику сразу при покупке авто: снять (или отодвинуть раздатку) и нанести на шлицы смазку. Цена вопроса — до 6 000 рублей.

Полный привод Спортейдж 4

Система автоматически подключаемого AWD

Киа Спортейдж 4 оснащен австрийской муфтой Dynamax AWD, которая замыкается за счет давления, нагнетаемого героторной электропомпой. С увеличением давления увеличивается момент силы, передающийся на заднюю ось. Система контроллеров CAN получает параметры от сенсоров. Среди таких данных – информация о степени нажатия педали газа, величине угла поворота колес, скорость, скорость вращения колес.

Устройство муфты Dynamax AWD

Обработка информации и определение оптимального соотношения распределения тяги между передними и задними колесами проводится компьютером системы AWD. Затем помпа получает сигнал и создает необходимое давление муфты (максимальная отметка – 2.0 мПа). Датчик давления, находящийся на корпусе муфты, передает данные, обрабатывая которые, высокоточная система вычисляет и распределяет тягу.

Схема 4WD Sportage 4

За счет анализа микроизменений скорости, с которой вращаются разные колеса Sportage 4, система даже способна обрабатывать информацию о состоянии дорожного покрытия, о смене текстуры дорожного полотна. Героторная электропомпа обрабатывает сигнал и выдает требуемое давление за промежуток 50-100 миллисекунд. Повышенная подача тяги увеличивает скорость реакции помпы до 300 миллисекунд. Средний показатель скорости, с которой работает механизм, составляет 150 миллисекунд.

Муфта передает крутящий момент, регулируя переключение переднего, заднего и полного привода. Несмотря на распространенное мнение о том, что автомобили Киа Спортейдж эксплуатируют преимущественно передний, задние колеса подключаются не только при пробуксовке.

Итак, какие еще функции выполняет полный привод:

• Повышает боковую устойчивость за счет подачи момента силы на заднюю ось, что позволяет скорректировать поворот. Это также снижает силовое подруливание.
• При начале движения на скользкой поверхности задние колеса получают до 50% момента, что упрощает трогание с места зимой.
• На скользких участках и при проезде лужи муфта подключает заднюю ось, повышая устойчивость и управляемость автомобилем.
• Муфта механически блокируется при скорости меньше 40 км/ч, что помогает при прохождении наклонов и небольших диагональных вывешиваний, с чем у моноприводных моделей могут возникнуть проблемы.

Kia Sportage 3. Устройство муфты полного привода на AWD. 47800. 39200 или 47800-3B520

Корзина собрана, нашему клиенту остается внутренности очищены.

В ходе сборки, после очистки каждую плоскость фрикционов и мазал кисточкой новым маслом, т.к. мой напарник предупредил меня, что читал на страничках форума Тускан клуба, что после разборки ранее собранной муфты фрикционы были пригоревшими, т.к. при сборке не смазывались.

Для таких кто задумывается, что просто поменяв масло, решаются что остается сделать нашему клиенту задачи это ошибка. Отложений и сгустков там было довольно, что остается сделать нашему клиенту их нужно было удалить.

Также с применением очистителя кропотливо моей другие поверхности и внутренние полости, подшипники, нашему клиенту остается совсем не сложно смывается и вымывается.

Слово владельцу

Денис Булатов, Kia Sportage (2021 год, 2,0 л, 184 л.с., 85 000 км)

Я владею машиной почти год и проехал 30 000 км. Предыдущий хозяин (мой знакомый) пригнал ее для себя из Кореи. А у меня была цель купить подержанный автомобиль с топовым дизелем и автоматической коробкой: динамика бензиновой версии не устраивала, а коробка-автомат – приоритет для жены.

Недавно провел щадящий (дабы не сокращать ресурс) чип-тюнинг мотора. Динамика возросла незначительно, но заметно упал расход топлива и повысилась чувствительность педали газа.

Заменил пружины подвески неоригинальными. Со штатными машина была жестковатой и при этом расхлябанной. После замены пружин Sportage стал собраннее, а клиренс подрос на 20 мм.

Серьезных проблем пока нет, но без досадных неприятностей не обошлось. Периодически сходит с ума система бесключевого доступа и возникают сложности с отпиранием/запиранием дверей. Недавно заменил умерший датчик парктроника. Из-за отсутствующего уплотнителя капота, про который я и не знал, в дождь заливало «мозги» двигателя и тот отказывался заводиться. А еще неприлично облезла обивка руля.

Несмотря на все это, Sportage мне нравится. Буду ездить, пока не потребует серьезных вложений, то есть пока пробег не перевалит за 100 000 км – а это как минимум еще год.

Устройство полного привода sportage 3

Устройство полного привода (ссылка на источник фото)

Система полноприводного Kia Sportage 3 включает раздаточную коробку, электромагнитную муфту, карданный вал и дифференциал.

Раздатка Киа Спортейдж 3 конструкционно соединена с картером КПП. Узел представлен двумя коническими гипоидными шестернями. Межосевого дифференциала нет, момент силы от передних колес к задним посредством электромагнитной муфты, соединенной с задним дифференциалом.

Карданный вал получает вращение от раздаточного узла и передает его на входной вал муфты. В блоке управления происходят вычисления момента силы, достаточного для передачи на заднюю ось. Контроллер в это время обеспечивает частичную или полную блокировку муфты полного привода.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Устройство полного привода Sportage 3

Устройство полного привода (ссылка на источник фото)

Раздатка Киа Спортейдж 3 конструкционно соединена с картером КПП. Узел представлен двумя коническими гипоидными шестернями. Межосевого дифференциала нет, момент силы от передних колес к задним посредством электромагнитной муфты, соединенной с задним дифференциалом. Карданный вал получает вращение от раздаточного узла и передает его на входной вал муфты. В блоке управления происходят вычисления момента силы, достаточного для передачи на заднюю ось. Контроллер в это время обеспечивает частичную или полную блокировку муфты полного привода.

Описание режимов работы

Полный привод Спортейдж 3 может работать в двух вариантах. В режиме автомат задний мост активируется или отключается на основе анализа блока управления, то есть, на нормальном покрытии в таком режиме машина использует передний привод. Как включить второй режим? Специальная кнопка LOCK включает блокировку. В некоторых модификациях кнопка расположена слева от руля на клавишной панели, в других ее поместили на центральный тоннель возле ручки КПП.

При активации работы полного привода в постоянном режиме загорается оранжевый индикатор на панели приборов. В режиме блокировки до 50% вращающего момента через муфту передается на заднюю ось на скорости, не превышающей 40 км/ч. Как только Sportage 3 набирает разгон до 30км/ч, задний мост постепенно отсоединяется и полностью деактивируется при достижении 40км/ч. При снижении скорости задний мост подключается в обратном порядке. Повторное нажатие кнопки LOCK деактивирует блокировку.

Не включаются/трудно включаются передачи на механической КПП, либо посторонний шум

Начинает проявляться эта болезнь с характерного шума из коробки передач, который слышен на холодную, при работе двигателя на холостом ходу. Сервисный бюллетень по этой проблеме предписывает замену колец синхронизаторов 4-й, 5-й и 6-й передач МКПП.

Иногда причина может быть в «синхроне» 3-й передачи и соответственной шестерни. Конкретно определяется причина уже после разборки коробки.

Если вовремя не заменить синхронизаторы, возможно появление более серьёзных последствий — мех. повреждение зубьев шестерен передач, что влечет их замену, а, следовательно, более дорогостоящий ремонт.

Цена работ обычно обходится до 300 $. Плюс необходимые запчасти.

Неисправность муфты включения пп

Муфта полного привода, Спортейдж; 1 — пакет фрикционов, 2 — насос

Проявляется следующим образом: нет подключения задних колес, даже в режиме 4WD lock (т.е. при нажатой кнопке), при этом горит лампа неисправности системы 4WD на панели приборов

Важно, что карданный вал при этом вращается!

Если в общих чертах, муфта представляет собой обычную систему с многодисковым пакетом фрикционов, которые сжимаются под давлением масла. Давление создаётся насосом, закрепленным на корпусе муфты.

Появляются коды ошибок «P1832 Clutch Thermal Overstress Shutdown» или «P1831 Clutch Thermal Overstress Warning».  Вот подробная статья на drive2 о том, что конкретно ломается в таком случае и как можно отремонтировать.

Особенно часто это происходит при перегреве муфты, при длительной пробуксовке. Либо при частом использовании режима 4WD lock. А ведь этот режим предназначен лишь для кратковременного применения на участке со сложными дорожными условиями. Не стоит долго ездить с нажатой кнопкой 4WD lock.

Решается проблема заменой узла муфты ПП. Деталь не дешевая, но есть фирмы, предоставляющие услуги ремонта муфт. Такие услуги легко найти в интернете.

Еще одна возможная поломка — это неисправность самого насоса муфты. В таком случае возникает код ошибки P1822 или P1820. По этой проблеме компания KIA даже выпустила сервисный бюллетень, согласно которому оф. дилер должен заменить муфту в сборе.

Насос муфты ПП

Если авто не на гарантии нужно заменить отдельно насос, что буде намного дешевле. Только новый насос уже модифицирован, и требует покупки к нему проводки.

Номера запчастей: насос муфты полного привода — 478103B520, проводка насоса 478913B310

Цена на насос с проводкой ориентировочно 22 000 рублей.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Диагностика полного привода на Hyundai/KIA

Диагностика неисправности шлицевого соединения:        Нужно поднять автомобиль на подъемнике и прокрутить передние колеса, если при этом кардан крутится и имеет минимальный люфт, значит шлицы КПП и раздатки в рабочем состоянии. Если при прокручивании передних колес кардан не крутится или крутится с прекатами и имеет значительный люфт — значит шлицы съедены и требуется ремонт КПП и раздатки.

Диагностика неисправной работы муфты полного привода:        Вывешивается автомобиль на подъемнике, включается зажигание и кнопка LOCK 4WD, если кардан крутится, значит проблема с муфтой, вероятная причина — обрыв корзины фрикционов.
