Схема тормозной системы уаз буханка с регулятором

Как прокачать тормоза на уаз буханка видео

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Все эти элементы объединяются в одну конструкцию еще при отливке обода. При этом к барабанам обеспечивается удобный доступ, так как они съемные. Благодаря этому их очищение и проверка не вызовут серьезных осложнений, поскольку нет необходимости в снятии ступиц, а соответственно, не будет нарушена регулировка ступичных подшипников.

Знаменитый УАЗ-452, именуемый в народе «буханкой», уже давно зарекомендовал себя как автомобиль надежный и неприхотливый. Тем не менее, всякое транспортное средство рано или поздно требует обслуживания, замены некоторых деталей и т.п. Конечно, можно просто отвезти свою машину на СТО, заплатить определенную сумму денежных средств и не беспокоиться ни о чем.

Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые.

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

Силовой агрегат

С 2016 г. на УАЗ ставят двигатели УМЗ 421 в инжекторном или карбюраторном исполнении. Наиболее часто встречающиеся поломки двигателя:

• уходят тепловые зазоры клапанов ГРМ;
• проворачиваются вкладыши шатуна;
• выходит из строя система зажигания;
• ломается термостат;
• не качает помпа;
• греется двигатель.

Замена охлаждающей жидкости

Через 2 года эксплуатации или 60000 км пробега нужна замена охлаждающей жидкости в автомобиле. Замена производится на холодном двигателе и ровной площадке.

В какой последовательности снимать радиатор системы охлаждения понятно интуитивно. Через кабину и снизу машины откручиваем патрубки и крепления, вынимаем узел.

Медные радиаторы хорошо паяются. В алюминиевых устройствах трубки можно попробовать заглушить герметиками, например «сухой сваркой».

Замена масла в двигателе

Масла в двигателе используют рекомендованные заводом-изготовителем. Меняют каждые 10 тыс. км пробега.

Если стоит защита картера, возможно, потребуется ее снять. В зависимости от марки двигателя расположение сливной пробки отличается.

Замена производится на прогретом автомобиле.

Периодически следует промывать систему перед тем, как залить новое масло. Для этого используется промывочное средство.

Когда отработка или промывка стечет, заворачивают пробку и заливают свежее масло по верхнюю отметку щупа. Машину заводят и контролируют давление.

Для уменьшения расхода масла на двигателях ЗМЗ дорабатывают крышку клапанов блока цилиндров, систему вентиляции картера, лабиринтное соединение маслоотражателя.

Как снять двигатель

Двигатель с автомобиля можно опустить в яму или вынуть через салон. Коробки снимать с машины необязательно.

Перед началом процедуры необходимо убрать навесное оборудование, генератор, бензонасос, провода, шланги и патрубки, открутить крепления изделия к корпусу.

Для безопасной работы лучше использовать приспособления с кран-балкой. Двигатель поднимают в кабину и вынимают через двери либо опускают в яму на подставку.

Как снять стартер

Чтобы не снимать ничего лишнего, замена стартера УАЗ производится из двух положений — из-под машины и из кабины.

Накидным ключом короткими движениями откручиваем крепления. Убираем в сторону провода соединений электростартера. Проворачиваем устройство втягивающим реле вниз и вынимаем. Втягивающее реле стартера находится сбоку корпуса устройства, реле управления — в двигательном отсеке слева по ходу движения. Также есть реле блокировки, которое установлено в салоне.

Как подключить генератор

Схемы подключения генератора автомобиля отличаются в зависимости от его модификаций и типа двигателя. Разными могут быть и ремни ГРМ.

Для замены изделия понадобится электрическая схема, соответствующая вашей марке машины, или специалист сервисного центра.

Перед работой с электропроводкой отключите бортовое питание. Во всех машинах к генератору нужно подсоединить батарею питания (плюс), подключить замок зажигания и лампочку с вольтметром на панели приборов.

Для оптимизации бортовой сети автовладельцы устанавливают через устройство развязки дополнительный аккумулятор.

Замена ремня генератора

Для двигателя ЗМЗ натяжение выполняется насосом гидроусилителя, и порядок замены ремня следующий:

1. Ослабляем крепления насоса к кронштейну, заворачиваем болт регулировки и сдвигаем узел вправо.
2. Снимаем ремень со всех роликов.

На некоторых моделях присутствует натяжной ролик. Снятие ремня осуществляется с помощью регулировки его положения.

Как установить зажигание

Настройка зажигания производится совмещением меток с помощью пусковой рукоятки на коленчатом валу и блоке цилиндров (с углом опережения 5º). Необходимо, чтобы метки совпали в конце такта сжатия первого цилиндра. Определяют это по бегунку распределителя — он должен быть направлен на контакт нужного цилиндра.

Чтобы выставить зажигание, на роторе датчика есть красная риска, а на статоре — стрелка. Расслабляем октан-корректор и переставляем в нулевое положение. После этого поворотом корпуса распределителя совмещаем отметки, затягиваем, чтобы зафиксировать настройку.

Проверяют правильность установки зажигания на УАЗ резким нажатием на акселератор при движении на скорости 50 км/час. Детонационные стуки должны быть не более 3 секунд. Их отсутствие или большая продолжительность — знак того, что требуется дополнительная регулировка.

Обслуживание трансмиссионного стояночного тормоза Уаз Буханка

Затормаживание на стоянке или удержание на склоне, автомобилей УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 осуществляется с помощью трансмиссионного стояночного тормоза. Стояночный тормоз оснащен барабанным тормозным механизмом, расположенным за раздаточной коробкой и действующим на задний карданный вал. Имеет ручной механический привод.

Обслуживание трансмиссионного стояночного тормоза заключается в периодической проверке его состояния и состояния его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей.

В случае засмоления поверхностей тормозных накладок стояночного тормоза их надо зачистить наждачной бумагой. Замасленные накладки надо сменить на новые или опустив на 20-30 минут в бензин, тщательно очистить наждачной бумагой или металлической щеткой.

Если накладки износились настолько, что глубина утопания заклепок стала менее 0,5 мм, то колодки или накладки необходимо сменить. Вновь приклепанные накладки прошлифовываются так, чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана.

Несмотря на лабиринтное уплотнение разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому эти механизмы, особенно разжимной, надо периодически разбирать, очищать от грязи и закладывать в них свежую смазку. При этом смазка не должна попадать на тормозной барабан и фрикционные накладки.

Регулировка стояночного тормоза производится в тех случаях, когда ход рычага привода тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.

Регулировка зазоров между тормозными колодками и тормозным барабаном производится в следующей последовательности :

1. Поставьте рычаг включения понижающей передачи в раздаточной коробке в нейтральное положение и выключите передний мост.2. Переместите рычаг привода стояночного тормоза в крайнее переднее положение и поднимите домкратом автомобиль со стороны заднего колеса.3. Заверните регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался.4. Отверните регулировочный винт на 4-6 щелчков, что составляет 1/3-1/2 его оборота, чтобы тормозной барабан свободно вращался.

Регулировку длины троса надо производить в следующей последовательности :

1. Поставьте рычаг привода стояночного тормоза в крайнее переднее положение.2. Отверните контргайки регулировочной вилки привода, расшплинтуйте и выньте палец, соединяющий вилку и рычаг привода тормоза.3. Отрегулируйте длину троса, вращая регулировочную вилку до совпадения отверстий в вилке и рычаге, выбрав слабину троса. При этом рычаг должен касаться корпуса шариков разжимного механизма.4. Отверните регулировочную вилку на 1,5-2 оборота, совместите отверстия в вилке и рычаге, поставьте палец, зашплинтуйте его и затяните контргайки.

Проверка работы трансмиссионного стояночного тормоза УАЗ вагонной компоновки.

При правильной регулировке трансмиссионного стояночного тормоза, автомобиль должен затормаживаться при установке собачки рычага привода во 2-ю или 3-ю впадину сектора, считая от задней части (2-3 щелчка). Запрещается проверять работу стояночного тормоза при трогании автомобиля с места или при его движении. Работу стояночного тормоза надо проверять только на уклоне.

Чтобы быстро оценить эффективность стояночного тормоза, надо установить автомобиль на ровной площадке с твердым покрытием, поставить его на стояночный тормоз и включить нейтральную передачу в коробке передач. Затем попытаться сдвинуть автомобиль с места усилиями одного человека, толкая его вручную вперед или назад. Если автомобиль удалось сдвинуть с места, то стояночный тормоз требует дополнительных регулировок.

Передние и задние рабочие тормоза УАЗ-31512, УАЗ-3741, устройство

Автомобили капотной компоновки семейства УАЗ-3151 и автомобили вагонной компоновки семейства УАЗ-3741 оснащены рабочей и стояночной тормозными системами. Рабочая тормозная система имеет барабанные тормоза на передних и задних колесах, с двумя раздельными, на передние и задние колеса, ветвями гидравлического привода от двухкамерного главного цилиндра.

Рабочая тормозная система оборудована сигнальным устройством информирующем о неисправности одной из ветвей гидравлического привода, и вакуумным усилителем, которые устанавливается на все автомобили УАЗ, кроме грузового автомобиля УАЗ-3303.

Передние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.

Передние тормоза имеют по два колесных цилиндра, каждый из которых действует на одну колодку. Внутри каждого колесного цилиндра находятся поршень с двумя резиновыми уплотнительными кольцами и пружина, которая прижимает поршень колесного цилиндра к упорному концу ребра колодки.

Колесный цилиндр имеет два отверстия : одно отверстие служит для подвода тормозной жидкости из системы привода, другое — для выпуска воздуха при прокачке системы. Отверстие для выпуска воздуха закрыто перепускным клапаном, который в завернутом положении обеспечивает герметичность системы.

Для предохранения от засорения отверстие клапана закрыто резиновым защитным колпачком. Внутренние полости колесных цилиндров защищены от влаги, пыли и грязи резиновыми колпаками.

На опорных пальцах выполнены эксцентрики, на которые установлены латунные опорные втулки колодок. Поворотом опорных пальцев с эксцентриками можно смещать опорные концы колодок относительно тормозного шита. Регулируют тормоза при помощи опорных пальцев при их сборке на заводе или при ремонте тормозов с заменой колодок или накладок.

При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах, керны на наружных торцах, должны быть расположены в сторону установленного на опорном пальце цилиндра, или с отклонением от этого положения в ту или другую стороны до 50 градусов.

Фрикционные накладки крепятся к ободу колодок алюминиевыми заклепками, утопленными в тело накладки. Колодки внутренней поверхностью своих ободов опираются на регулировочные эксцентрики, шестигранные головки которых выведены на наружную сторону щита. Колодки прижимаются к эксцентрикам стяжными пружинами.

От бокового смещения колодки удерживаются торцами болтов регулировочных эксцентриков и пружинами, установленными в средней части колодки. При помощи эксцентриков устанавливается необходимый зазор между колодками и барабаном. Эксцентрики от самопроизвольного проворачивания удерживаются пружинами.

Отличия в передних тормозах автомобилей УАЗ разных моделей.

Передние тормоза на всех автомобилях УАЗ, кроме УАЗ-3151, одинаковые. Тормоза у автомобиля УАЗ-3151 отличаются от передних тормозов других автомобилей УАЗ тормозными щитами, положением колесных цилиндров и соединительными трубками цилиндров.

Тормозной щит автомобиля УАЗ-3151 крепится вместе с цапфой к крышке бортовой передачи, а у все остальных автомобилей УАЗ — непосредственно к цапфе поворотного кулака.

Задние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.

Задние рабочие тормоза имеют по одному колесному цилиндру, установленному в верхней части тормозного щита и действующему на обе колодки. В нижней части щита установлены опорные пальцы колодок. Чтобы обеспечить одинаковый износ накладок передней и задней колодок, накладка задней колодки короче, чем передней.

Опорные пальцы, латунные втулки, регулировочные эксцентрики, пружины, поршни, уплотнительные кольца и другие детали цилиндра на автомобилях без вакуумного усилителя такие же, как и у переднего тормоза. На автомобилях с вакуумным усилителем диаметры задних тормозных цилиндров равны 25 мм, передних — 32 мм.

При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах должны быть направлены друг к другу или с отклонением от этого положения в ту или другую сторону до 50 градусов.

Тормоза задних колес автомобилей УАЗ-3151 отличаются от тормозов задних колес других автомобилей УАЗ только тормозными щитами и их креплением вместе с цапфой к крышке бортовой передачи.

Тормозные барабаны.

Тормозные барабаны одинаковые на всех колесах автомобилей УАЗ. Барабан крепится к ступице тремя винтами, неравномерно расположенными по окружности, в определенном положении, при котором обрабатывается в сборе со ступицей. Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется, так как это приведет к увеличению биения рабочих поверхностей барабана относительно накладок тормоза.

УАЗ-469 – тормоза — Регулировка рабочего тормоза

Подробности Категория: Системы управления УАЗ-469

Регулировка рабочего тормоза УАЗ-469

Текущую регулировку тормозов проводите в такой последо­вательности: 1. Поднимите домкратом автомобиль со стороны колеса, тор­моз которого необходимо регулировать. 2. Вращайте колесо постепенно и повертывайте регулировоч­ный эксцентрик до тех пор, пока колесо не затормозится. 3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без заде­вания барабана за колодки. 4. Отрегулируйте таким же образом зазоры между колод­ками и барабанами остальных тормозов. При регулировке колодок передних тормозов (рис. 98), а также передних колодок задних тормозов (рис. 99) колесо вра­щайте вперед.

Рис. 98. Регулировка зазоров между ко­лодками и тормозным барабаном перед­него колеса автомобиля УАЗ-469Б.

При регулировке задних колодок задних тормозов колесо вращайте назад. Для уменьшения зазоров эксцентрики поворачивайте по на­правлению вращения колеса, а для увеличения их, наоборот, против вращения.

Рис. 99. Регулировка зазоров между ко­лодками и тормозным барабаном задне­го колеса автомобиля УАЗ-469Б

5. Проверьте отсутствие нагрева тормозных барабанов и рав­номерность работы тормозов при торможении на ходу автомо­биля. При текущей регулировке ни в коем случае не пользуйтесь опорными пальцами, так как нарушите заводскую установку колодок. В случае замены фрикционных накладок или колодок регу­лировку колодок проводите в такой последовательности: 1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете. 2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных паль­цев должны быть расположены, как указано на рис. 94, 95). 3. Нажав на педаль тормоза усилием 12… 16 кгс-м, подве­дите поворотом опорных пальцев концы колодок со стороны пальцев до упора в барабан (рис. 100). Затем затяните в этом положении гайки опорных пальцев, не допуская при этом их поворота. 4. Поверните регулировочные эксцентрики до упора в тор­мозные колодки. 5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно. При установке новых колодок, когда фрикционные наклад­ки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагре­ваться. Если нагрев невелик (рука свободно терпит при при­косновении к ободу барабана), то после нескольких торможе­ний колодки приработаются и нагрев прекратится. Прн силь­ном нагреве тормозных барабанов регулировочными эксцентри­ками несколько отведите колодки нагревающегося тормоза от тормозного барабана.

Рис. 100. Регулировка тормозных колодок заднего колеса с помощью опорных пальцев.

Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями

1) Ставим машину на ровный участок.

2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))

3) домкратим заднее колесо

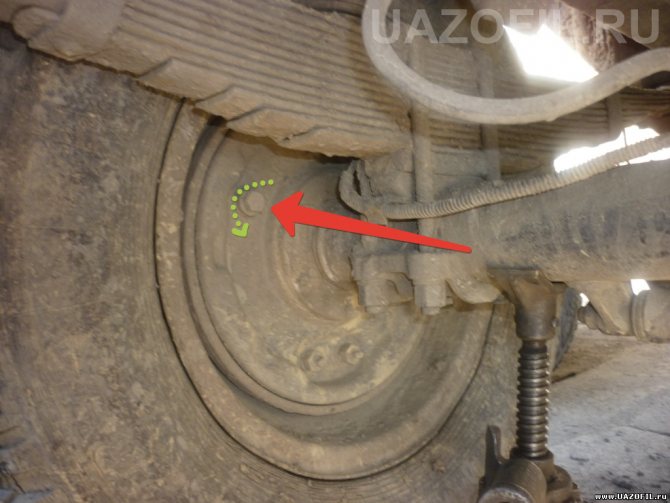

4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.

Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)

Схема заднего колеса и принцип регулировки заднего колеса.

Прокачка и замена тормозной жидкости в гидравлическом приводе рабочих тормозов УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303

Прокачка рабочих тормозов производится с целью удаления воздуха из герметичного гидравлического привода рабочей тормозной системы. Она может понадобится в случае увеличения рабочего хода или появления мягкости педали тормоза, изменений в худшую сторону при работе тормозной системы, например после ремонта или замены отдельных ее узлов.

Для обеспечения безотказной работы рабочих тормозов автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы рекомендуется производить один раз в два года. В гидроприводе тормозов используется тормозная жидкость класса DOT 4.

Прокачка гидравлического привода рабочей тормозной системы производится с напарником, в следующей последовательности :

1. Проверить герметичность всех соединений гидравлического привода рабочих тормозов и состояние гибких резиновых шлангов. 2. Снять облицовку радиатора, отвернуть крышку бачка главного цилиндра тормозов, проверить наличие тормозной жидкости и при необходимости долить до уровня.

3. Снять с перепускного клапана правого заднего колесного тормозного цилиндра колпачок и надеть на клапан резиновый шланг длиной около 400 мм. Другой конец этого шланга опустить в прозрачный сосуд емкостью не менее 0,5 литра, заполненный наполовину тормозной жидкостью.

4. Отвернуть на 1/2 — 3/4 оборота перепускной клапан, после чего несколько раз нажать педаль тормоза. Нажимать быстро, отпускать медленно. Жидкость под давлением поршня главного цилиндра будет заполнять трубопровод и вытеснять из него воздух. Прокачка  жидкости через главный цилиндр производится до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью.

Во время прокачки необходимо доливать свежую тормозную жидкость в бачок главного цилиндра, не допуская обнажения дна, так как при этом в гидропривод тормозов вновь попадет воздух. В течение всей операции конец шланга надо держать погруженным в жидкость. Если из трубки не выходит ни жидкость, ни воздух, следовательно, засорена трубка или закрыт клапан.

5. Завернуть перепускной клапан колесного цилиндра, снять шланг и надеть колпачок. Заворачивать перепускной клапан надо при полностью нажатой педали тормоза. 6. Затем поочередно прокачать полости левого колесного цилиндра задних тормозов, переднего контура регулятора давления, правого и левого колесных цилиндров передних тормозов, сначала нижнего, затем верхнего.

7. После прокачки всех тормозных цилиндров и регулятора давления долить в бачок главного цилиндра тормозную жидкость до уровня и завернуть крышку бачка.

После прокачки необходимо проверить работу тормозов при движении автомобиля. При правильной регулировке рабочих тормозов, их привода и если прокачка выполнена правильно, полное торможение должно происходить в пределах 1/2 — 2/3 хода педали тормоза.

Не рекомендуется доливать в бачок главного цилиндра тормозную жидкость, собираемую в сосуд при прокачке. Если снят хотя бы один барабан, не желательно нажимать на педаль тормоза, так как жидкость под давлением выдавит поршни из колесных цилиндров и вытечет.

Полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы следует производить по тем же правилам, что и при прокачке, за тем исключением, что сначала желательно откачать старую жидкость из бачка главного тормозного цилиндра, и прекращать прокачку колесных тормозных цилиндров только после появления из шланга свежей тормозной жидкости.

Увеличенный ход педали тормоза, педаль проваливается

— Увеличенные зазоры между тормозными колодками и барабанами. — Попадание воздуха в тормозную систему из-за отсутствия жидкости в бачке главного цилиндра, течи тормозной жидкости в соединениях трубопроводов, цилиндрах, разрушения трубопроводов, шлангов и тому подобное.

Не растормаживание, заедание рабочих тормозов

— Отсутствует свободный ход педали тормоза. — Засорение компенсационных отверстий главного тормозного цилиндра. — Заедание поршней главного или колесных цилиндров из-за загрязнения или коррозии в результате длительной эксплуатации автомобиля без замены тормозной  жидкости или при разрушении защитных колпаков, набухания уплотнительных колец и манжет в результате попадания масла или какой-либо другой жидкости нефтяного происхождения, или по другим причинам.

— Поломка оттяжной пружины педали тормоза.

Обслуживание трансмиссионного стояночного тормоза Уаз Буханка

Затормаживание на стоянке или удержание на склоне, автомобилей УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 осуществляется с помощью трансмиссионного стояночного тормоза. Стояночный тормоз оснащен барабанным тормозным механизмом, расположенным за раздаточной коробкой и действующим на задний карданный вал. Имеет ручной механический привод.

Обслуживание трансмиссионного стояночного тормоза заключается в периодической проверке его состояния и состояния его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей.

В случае засмоления поверхностей тормозных накладок стояночного тормоза их надо зачистить наждачной бумагой. Замасленные накладки надо сменить на новые или опустив на 20-30 минут в бензин, тщательно очистить наждачной бумагой или металлической щеткой.

Если накладки износились настолько, что глубина утопания заклепок стала менее 0,5 мм, то колодки или накладки необходимо сменить. Вновь приклепанные накладки прошлифовываются так, чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана.

Несмотря на лабиринтное уплотнение разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому эти механизмы, особенно разжимной, надо периодически разбирать, очищать от грязи и закладывать в них свежую смазку. При этом смазка не должна попадать на тормозной барабан и фрикционные накладки.

Регулировка стояночного тормоза производится в тех случаях, когда ход рычага привода тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.

Регулировка зазоров между тормозными колодками и тормозным барабаном производится в следующей последовательности :

1. Поставьте рычаг включения понижающей передачи в раздаточной коробке в нейтральное положение и выключите передний мост.2. Переместите рычаг привода стояночного тормоза в крайнее переднее положение и поднимите домкратом автомобиль со стороны заднего колеса.3. Заверните регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался.4. Отверните регулировочный винт на 4-6 щелчков, что составляет 1/3-1/2 его оборота, чтобы тормозной барабан свободно вращался.

Регулировку длины троса надо производить в следующей последовательности :

1. Поставьте рычаг привода стояночного тормоза в крайнее переднее положение.2. Отверните контргайки регулировочной вилки привода, расшплинтуйте и выньте палец, соединяющий вилку и рычаг привода тормоза.3. Отрегулируйте длину троса, вращая регулировочную вилку до совпадения отверстий в вилке и рычаге, выбрав слабину троса. При этом рычаг должен касаться корпуса шариков разжимного механизма.4. Отверните регулировочную вилку на 1,5-2 оборота, совместите отверстия в вилке и рычаге, поставьте палец, зашплинтуйте его и затяните контргайки.

Проверка работы трансмиссионного стояночного тормоза УАЗ вагонной компоновки.

При правильной регулировке трансмиссионного стояночного тормоза, автомобиль должен затормаживаться при установке собачки рычага привода во 2-ю или 3-ю впадину сектора, считая от задней части (2-3 щелчка). Запрещается проверять работу стояночного тормоза при трогании автомобиля с места или при его движении. Работу стояночного тормоза надо проверять только на уклоне.

Чтобы быстро оценить эффективность стояночного тормоза, надо установить автомобиль на ровной площадке с твердым покрытием, поставить его на стояночный тормоз и включить нейтральную передачу в коробке передач. Затем попытаться сдвинуть автомобиль с места усилиями одного человека, толкая его вручную вперед или назад. Если автомобиль удалось сдвинуть с места, то стояночный тормоз требует дополнительных регулировок. Был в Израиле и остался довольный сервисом местных путан! Хорошее место

Ремонт ВУТ и главного тормозного цилиндра УАЗ Хантер 31519

Симптомы неполадки:

Педаль тормоза вдруг стала мягкой, но не то чтобы сразу проваливается, а при первом нажатии плавно уходит вниз до упора. Машина при этом плавно снижает скорость. При повторном нажатии педаль более жесткая, машина почти нормально тормозит (с учетом того, что пока-что сзади барабаны), но педаль потихоньку доходит до упора.

Осмотр УАЗа:

1. Тормозная жидкость из бачка не уходит. 2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил. 3. Главный тормозной цилиндр сухой. 4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20% 5. Проверка состояния задних тормозных колодок пока еще не производилась. 6. У пациента присутствует “колдун” (с завода).

Проведенные процедуры:

Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса. Израсходована одна бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX. При условии, что по “Букварю” “Хантера” в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.

Было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве “качков”) напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может, это нормально, но для правильной постановки диагноза может пригодиться.

совместной заменой вакуумного усилителя и главного тормозного цилиндра.

Очень много положительных отзывов, и даже восторгов со стороны УАЗоводов, сыскал ВУТ производства ОАО “Автодеталь-сервис” Это не реклама!Решено – покупаю ВУТ и ГТЦ именно АДСовские. Искать в Коломне такой ВУТ я даже не пытался, поскольку вероятность “крайне мала” (с) и ценник будет “конским”. Надо ехать в столицу… Ранним морозным утром сажусь в электричку до Москвы. Вагоны полны людей, для которых два с половиной часа поездки до “Нерезиновой” – всего лишь рабочие будни. Купив всё необходимое, возвращаюсь в провинцию. Итак: 42020.3151-3510010 – Вакуумный усилитель тормозов ОАО “АДС” – 2410 руб.

Вакуумный усилитель тормозов

3160-3505010 – Цилиндр тормозной главный ОАО “АДС” – 1240 руб.

Цилиндр тормозной главный

3160-3506060 – Шланг тормозной передний “Fenox” (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.

Общий вид покупки

Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами

Переходим, непосредственно, к ремонту:

Натюрморт со старым ВУТом

Подтёки на шланге обратного клапана – случайно пролитая тормозная жидкость, а не дефект тормозной системы.

Изучив “Букварь”, снимаем старый ВУТ и ГТЦ.

Старый ВУТ раза в два тяжелее нового. Почему?

Освободившееся подкапотное пространство

Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачок тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.

Новые детали на своём месте

Каких либо сложностей, при замене ВУТа и ГТЦ не возникло, неожиданные сюрпризы подстерегали нас при прокачке тормозов. Далее, действуя по тому же “букварю”, при работающем на режиме холостого хода двигателе, прокачиваем тормозную систему: задний правый, задний левый тормозные механизмы, передний контур регулятора давления, передний правый, передний левый тормозные механизмы. Так вот, при попытке прокачать задний левый тормозной механизм, мы столкнулись с тем, что тормозная жидкость из клапана выпуска не поступала. Внимательный осмотр магистрали выявил причину неисправности – пережатая медная трубка. При неприятном стечении обстоятельств (просевшие рессоры + элементы пересеченной местности) чулок моста “встречается” с трубой резонатора, и как назло, в точке столкновения проходит медная трубка тормозной магистрали. Удар – и трубка сплющена. Поскольку в гараже нет склада с запасными частями, а день близится к концу, принимаем решение аккуратно устранить неисправность с помощью ударных инструментов и… нежности))). Неисправность устранена, но состояние трубки доверия не внушает, поэтому эта часть магистрали впоследствии будет полностью заменена.

При отпущенной педали тóрмоза одно из колес притормаживает

На подозрении следующие причины: заклинивание поршня колесного цилиндра, разбухание тормозных манжет, деформация тормозной трубки, ­заедание колодок из-за загрязнения направляющей, отслоение накладки тормозной колодки барабанного тóрмоза. Бывает, что ослабла или сломалась стяжная пружина колодок барабанного тормоза, перетянут стояночный тормоз, трос заклинен в оболочке.
