Начинка гибридов и электромобилей: разбираем все детали

Гибридные автобусы

Hybrid Orion VI Metrobus

Автобусы с гибридными (дизель/электричество) силовыми установками разрабатывают и производят:

• New Flyer Industries — Канада. Выпускает гибридные автобусы с 1997 года.
• DaimlerChrysler — автобус Orion VII. Гибридная схема разработана совместно с компанией BAE Systems;
• General Motors — Гибридная схема GM/Allison разработана совместно с DaimlerChrysler и BMW;
• Enova (США);
• First Automotive Works (FAW) (Китай) — Гибридная схема Enova;
• Solaris Bus & Coach (Польша) — Гибридная схема GM/Allison;
• APTS (Нидерланды) — Гибридная схема GM/Allison (Phileas);
• Optare Group (Великобритания) — Гибридная схема GM/Allison;
• Nova Bus (Канада) — Гибридная схема GM/Allison;
• Beiqi Foton Bus (Китай) — Гибридная схема Eaton Corporation.
• ЛИАЗ (Россия) — автобус ЛиАЗ-5292.
• Тролза (Россия) — экобус ТролЗа-5250 с микротурбиной (топливо — природный газ, пропан, бутан) на базе троллейбуса Тролза-5265
• Dongfeng Motor Company (Китай) — автобус Dongfeng EQ6110.
• Volvo — Volvo 7700 Hybrid. К началу 2013 года компания произвела около 1600 гибридных автобусов.
• Hyundai Motor Company — автобус Blue City.
• Белорусская компания Белкоммунмаш в 2013 году выпустила троллейбус модели 43303А с дизель-генераторной установкой.

Наибольшее распространение гибридные автобусы получили в Северной Америке. General Motors с 2004 года к июню 2008 года поставил более чем в 30 городов США и Канады 1000 гибридных автобусов. Компания Orion Bus Industries к сентябрю 2009 года произвела 2200 гибридных автобусов. Первые шесть гибридных автобусов в Лондоне начали эксплуатироваться в начале 2006 года. First Automotive Works начала производство гибридных автобусов осенью 2005 года.

Разрабатывают гибридную схему для автобусов, состоящую из водородных топливных элементов и аккумуляторов:

• Японские компании Toyota и Hino;
• Бельгийская компания Van Hool совместно с компаниями ISE Corp (США) и UTC Power (США)

Схемы взаимодействия электромотора и ДВС

Инженеры разных компаний по-разному подходят к вопросу гибридного двигателестроения. Современные машины оснащаются гибридными двигателями, построенными по одной из трех схем взаимодействия топливной и электрической составляющей, которые будут рассмотрены ниже.

Последовательная схема

Это наиболее простой вариант. Принцип его работы заключается в следующем: крутящий момент от ДВС в данном случае передается исключительно генератору, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль при этом движется только на электротяге.

Также для зарядки аккумуляторной батареи применяется система рекуперации кинетической энергии. Своим названием данная схема обязана последовательным преобразованиям энергии: энергия сгорания топлива двигателем внутреннего сгорания превращается в механическую, затем в электрическую при помощи генератора и снова в механическую.

• ДВС всегда работает на неизменных оборотах, с максимальным КПД;
• нет необходимости оснащать автомобиль мощным и прожорливым двигателем;
• не нужно сцепление и коробка передач;
• автомобиль способен передвигаться и с выключенным двигателем внутреннего сгорания за счет энергии, запасенной аккумуляторной батареей.

Однако есть у последовательной схемы и свои минусы:

1. потери энергии в процессе преобразований;
2. большой размер, вес и высокая стоимость аккумуляторных батарей.

Наибольшая эффективность такой схемы достигается при движении с частыми остановками, когда активно работает KERS. Поэтому она нашла применение в городском транспорте. Также гибридные двигатели с последовательной схемой применяются в карьерных самосвалах, которым для работы важен большой крутящий момент и не требуется высокая скорость.

Параллельная схема

Принцип работы «параллельного» гибридного двигателя полностью отличается от вышеописанного. Автомобили с гибридным двигателем, построенным по параллельной схеме, ездят с использованием и ДВС, и электромотора. Электродвигатель в таком случае должен быть обратимым, т.е. способным работать в качестве генератора. Согласованная работа обоих моторов достигается посредством компьютерного управления.

В зависимости от режима езды блок управления распределяет крутящий момент, поступающий от обоих элементов гибрида. Основную работу выполняет двигатель внутреннего сгорания, электромотор же подключается когда нужна дополнительная мощность (при трогании, ускорении), при торможении и замедлении он работает как генератор.

По данной схеме построены гибридные автомобили марки Хонда. Главный принцип руководства компании: схема гибридного двигателя должна быть как можно более простой и дешевой, а функция электромотора заключается лишь в помощи ДВС сэкономить максимально возможное количество топлива. У этой марки существует две гибридных модели – Civic (снят с производства в 2010 году) и Insight.

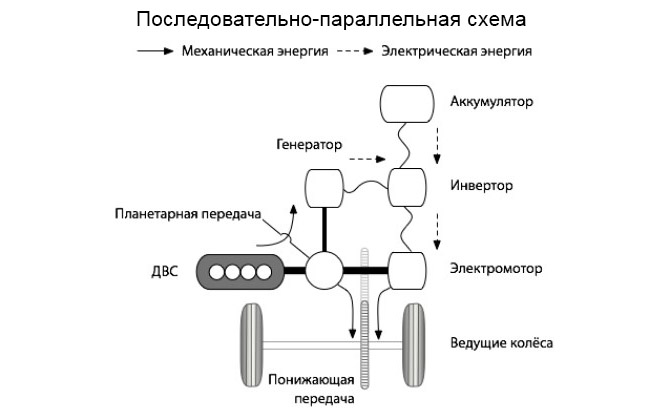

Последовательно-параллельная схема

Последовательно-параллельная схема представляет собой совмещение первых двух. В параллельную схему добавлен дополнительный генератор и делитель мощности. Благодаря этому автомобиль при трогании и на малых скоростях движется только на электрической тяге, ДВС только обеспечивает работу генератора (как при последовательной схеме).

На высоких скоростях крутящий момент на ведущие колеса передается и от двигателя внутреннего сгорания. При повышенных нагрузках (например, при подъеме в гору), когда генератор не в силах обеспечить требуемый ток, электромотор получает дополнительное питание от аккумулятора (параллельная схема).

рекуперативного торможения

Плюсы последовательно-параллельного гибридного двигателя данной схемы, в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.

Применяется последовательно-параллельная схема на автомобилях марки Тойота (Prius, Camry, Highlander Hybrid, Harrier Hybrid), а также на некоторых моделях Лексус. Подобными гибридными двигателями оснащаются машины Ford Escape Hybrid и Nissan Altima Hybrid.

Мне нравится1Не нравится

Подводные камни электрогибрида

Важный недостаток: салон из Alcantara зимой холодный

К сожалению, большинство современных гибридов и электромобилей характеризуются низкой подвеской. Honda Civiс Hybrid не стала исключением.

Иногда страшно заехать во двор: если батарея заряжена не полностью или «устала», выехать из дорожной каши не выйдет.

При больших перепадах высот (как и есть в Ульяновске) с пустой батареей и по нормальной дороге нельзя: как показывает практика, в гололед гибридный двигатель справляется с крутыми подъемами между основными районами подняться очень сложно.

В зимний период эксплуатация усложняется погодными условиями. И если с клиренсом как-то можно сжиться (ездят же аналогичные бензиновые) и обвыкнуться, то холод оказывает тотальное влияние.

Когда ВАЗ научится продумывать даже такие мелочи?

Средняя температура в Поволжье зимой около −15 по Цельсию, и это достаточно комфортно для электрического двигателя Civic благодаря… двум никельметаллгидридным батареям.

На самом деле в авто есть ходовая и пусковая батарея. При минусовой температуре запускается только вторая, она включает мотор. Движение в гибридном режиме становится возможно только после обогрева электродвигателя и основной батареи.

В период сильных холодов (в районе −30-35°) при движении в городе электродвигатель заводится в тот момент, когда уже не нужен. Хорошо хоть просевшую ёмкость успевает восстановить. Без активной езды (и самозарядки) батарея разряжается почти в ноль за сутки простоя.

Полностью исправная батарея заряжается в среднем за 20 километров пути. Это необходимо учитывать, поскольку разряжать её в ноль категорически нельзя. Иногда приходится нарезать лишний круг, чтобы не уйти на стоянку с пустой батареей.

Бездонный багажник Civic становится меньше на 50 литров

Ещё один важный недостаток: за счет низких температур гибриды Honda теряют ёмкость батареи в 2 раза быстрее паспортных значений, так что за 10 лет эксплуатации в Европе у героя статьи осталось 2/3 начальной. И это после реанимации элементов!

Активная езда приведет к ещё большему износу. С другой стороны, бросить машину на пару дней тоже нельзя: без ежедневной активности батарея деградирует ещё быстрее, о чем предупреждает производитель.

Наконец, особенность именно гибридной Honda Civic: батарея заметно влияет на баланс и уменьшает объем багажника. Опытным водителям будет почти незаметно, новички сразу обратят внимания на снос заднего моста.

Классификация по степени электрификации

Разбираясь в особенностях гибридных двигателей, поговорим и о различном применении электромоторов. Степень электрификации машины указывает на возможности электрической установки. В одном случае, она идёт как приложение, в другом — позволяет полноценно передвигаться на электротяге. Чтобы понять насколько прогресс ушёл вперёд, рассмотрим этапы электрификации последовательно.

Микрогибрид

Двигатель-микрогибрид представляет собой простейшую форму гибридизации. Автомобиль оснащается системой «Старт-Стоп», в которой электрическая установка используется, как стартер и генератор, но не передаёт энергию колёсам. Во время работы машины на холостом ходу блок управления глушит бензиновый двигатель, позволяя сэкономить топливо. В среднем расход в городе снижается на 10%.

Энергия, сохранённая от рекуперативного торможения, питает систему «Старт-Стоп» и бортовые устройства.

В силовую установку микрогибрида устанавливают штатную коробку передач с импульсным масляным насосом. В режиме «Старт-Стоп», пока двигатель не работает, необходимо сохранить элементы переключения включенными. Насос поддерживает давление масла в каналах КПП, чтобы после запуска двигателя, автомобиль был готов ехать спустя 0,3 с.

Мягкий гибрид

Термин «мягкий» или «умеренный» гибрид означает, что электромотор используется в автомобилях как лёгкая «поддержка» ДВС. Основную работу в режиме ускорения и штатного движения выполняет бензиновый двигатель. Суть использования электрической установки — помощь при трогании и ускорении автомобиля, а также для подзарядки батареи во время торможения. Мощность электродвигателя не превышает 50 кВт.

Похожая статья Технические характеристики двигателя Мерседес ОМ 364

К гибридам подобного действия относятся: BMW 7 ActiveHybrid, Honda Civic Hybrid, Suzuki Smart Hybrid, Mercedes S 400 Hybrid.

Полный гибрид

Полноценный гибридный автомобиль способен работать на одном тяговом электромоторе при выключенном ДВС. Электрический двигатель заменяет сцепление, работает как генератор для заряда аккумуляторных батарей, в том числе в режиме рекуперативного торможения. В отличие от умеренного гибрида, здесь применяется электромотор мощностью 60 — 250 кВт.

Принцип полного гибрида реализован в Audi A1 и BMW X6 ActiveHybrid. В такие гибриды устанавливают мощные литий-ионные аккумуляторные батареи. Однако, при ёмкости в 12кВт/ч, накопитель электроэнергии сможет обеспечить пробег автомобиля не более 60 км. При низком уровне заряда ДВС подключается автоматически, но чтобы снизить потребление топлива и увеличить пробег электрического мотора, инженеры разработали Plung-In.

Гибриды плагины

Plung-In или гибрид-плагин по принципу работы схож с полным гибридом. Разница заключается в возможности подзарядки аккумулятора от внешней сети. Расстояние, которое может проехать машина на одной электрической тяге, характеризуется показателем PHEV.

Чтобы превратить гибридный двигатель в Plung-In, необходимо поставить дополнительное оборудование: зарядное устройство, дополнительный блок управления и блок батарей. Розетка для заряда располагается возле лючка для заправки топливного бака. Для подпитки батареи можно использовать домашнюю электросеть, учитывая рекомендации производителя.

Оправданная цена

Стоимость автомобилей повышается как от размера машины, так и от качества модели. Ведь намного легче и дешевле создать миниатюрное авто, а так же крупным механизмам требуется много топлива для передвижения.

Рассмотрим автомобиль модели Toyota Camry. В регулярных поездках по городу вы потратите 9,5 литров бензина, а за его чертой – 6,7. Гибридному аналогу такой машины нужно всего 5,5 – 6 литров на одну сотню километража. Тогда возникает следующий вопрос: за сколько времени такая модель окупит себя? Тут все зависит от стоимости гибридной машины, которая стоит выше привычной на 3 – 4 тысячи долларов. По словам специалистов, рассматриваемая нами Toyota Camry Hybrid полностью окупит себя примерно через пять лет.

Если вы используете атомобиль ради поездок в магазин или на работу, то покупать такой специализированный вариант машины не стоит. В таком подобное приобретение не будет экономически выгодным, да и через пару лет вы можете загореться желанием сменить авто. А вот водители, использующие свое авто в целях заработка, такая модель придется как нельзя кстати. Через несколько лет с такой покупкой вы выйдете в плюс, к тому же будете экономить на топливе до 50% от первоначальной стоимости.

Экономия электроэнергии в гибридных двигателях

Известно, что на движение автомобиля затрачивается огромное количество энергии. В связи с этим возникает закономерный вопрос: как электромотор даже в условиях малых нагрузок может долго работать без дополнительного прицепа с аккумуляторами. Чтобы понять принцип работы электродвигателя автомобиля, нужно проследить весь процесс от начала движения до остановки.

Когда автомобиль трогается либо движется на малых скоростях, всю работу осуществляет электродвигатель, который питается от аккумулятора. Далее в его задачу входит разогнать автомобиль до предельно возможной для электродвигателя скорости. После этого компьютер дает команду на включение топливного двигателя. При этом ДВС часть энергии отдает на генератор, который подменяет АКБ и продолжает вместо нее питать электромотор, параллельно заряжая аккумулятор. Автомобиль при этом работает на двух силовых агрегатах одновременно.

При движении со средней скоростью электродвигатель отключается, работает только ДВС, пополняя запас энергии аккумулятора. При повышении нагрузки на ДВС ему на помощь снова приходит электромотор. Но электроэнергия пополняется не только за счет работы ДВС. Тормозной механизм автомобиля с гибридным двигателем устроен таким образом, что образовавшаяся во время торможения энергия, преобразовывается в электрическую и тоже идет на питание электромотора. Такое торможение получило название «рекуперативное».

Рассмотренный выше алгоритм работы описывает общую картину работы гибридного силового агрегата автомобиля. На сегодняшний день существует три типа таких двигателей: последовательный, параллельный и смешанный.

Последовательная схема гибрида

Принцип работы такой схемы можно считать самой простой из гибридов. Двигатель внутреннего сгорания в данном типе является вспомогательным элементом и предназначен для работы генератора. Генератор, получая энергию от ДВС, преобразует ее в электрическую и запитывает электромотор, который приводит автомобиль в движение.

Такая схема, как правило, применяется в маломощных автомобилях (малолитражках). Но используемый аккумулятор имеет большую емкость, с возможностью зарядки от обычной электросети. Большая емкость АКБ позволяет минимизировать использование ДВС, то есть автомобиль может двигаться на электродвигателе, который питается только от аккумулятора. Chevrolet Volt – это одна из моделей автомобилей, в которой использована последовательная схема гибрида.

https://youtube.com/watch?v=s7yRbgHBoug

Параллельная схема гибридного автомобиля

Принцип работы параллельной схемы заключается в том, что ДВС и электромотор установлены таким образом, что появляется возможность их использовать как вместе, так и по отдельности. Но все же основная функция электромотора в такой схеме – это создание дополнительной мощности ДВС при ускорении. Кроме того электродвигатель выполняет функции стартера и генератора. Аккумуляторы при такой схеме не требуют дополнительной подзарядки, им хватает энергии, вырабатываемой при движении.

Honda Insight, Honda Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid – модели с параллельной схемой гибридного двигателя.

Последовательно – параллельная схема гибрида

В этой схеме ДВС и электромотор связывает между собой планетарный редуктор, при помощи которого мощность от обоих двигателей передается на ведущие колеса.

Смешанная схема отличается от параллельной наличием генератора, создающего энергию для электродвигателя.

Toyota Prius, Lexus RX 450h, Ford Escape Hybrid – это представители полного гибрида.

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине. Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

Полная конструкция гибрида

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

• двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
• электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
• трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
• топливного бака. Обеспечивает подачу топлива в ДВС;
• аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
• инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
• генератор. Работает по принципу электрического агрегата, производит электроэнергию.

Интересно знать! При сгорании 1 л бензина и от работы аккумулятора массой 4,5 ц получается одинаковое количество энергии.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

• на городских дорогах требуется электродвигатель с небольшой мощностью;
• при езде на загородном шоссе задействуется топливный мотор;
• в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Основные преимущества

Несмотря на довольно высокую стоимость автомобилей с гибридными двигателями, всё больше людей склоняются к их покупке. Как основные полюсы они отмечают:

Охрана окружающей среды

Снижение количества выхлопных газов позволяет сделать воздух в городе и на всей планете несколько чище, а это уже польза для всех

Автомобиль не требует внешней электрической зарядки, что немаловажно. Расход топлива тоже значительно снижается и владелец авто получает довольно большую экономию денег

Все модели такого типа имеют хорошие технические характеристики, часто превосходящие характеристики обычных автомобилей.

Минусы гибридных автомобилей

Наряду с перечисленными плюсами «гибриды» имеют и ряд негативных сторон, к которым можно отнести:

• Очень высокая стоимость самого автомобиля.
• Высокая сложность в конструкции влечет за собой высокую стоимость обслуживания.
• Недостаточно развитая система автосервисов. Сложность гибридной конструкции требует хороших знаний и высококлассных специалистов в автомастерских, что не всегда возможно, особенно в удаленных населённых пунктах.
• При выходе из строя батарей хозяину авто придётся довольно долго искать место доступной утилизации.

Что такое гибридный двигатель. Принцип работы энергоустановки

Гибрид — переводится на русский как скрещивание. Сочетание этих двух различных технологий благополучно выполняют основную задачу — движения автомобиля.

Функция гибридного двигателя состоит в том, что мотор внутреннего сгорания приводит в движение генератор, который отдаёт энергию на энергоустановку: аккумуляторная батарея-электродвигатель. А энергоустановка в свою очередь, через трансмиссию передает крутящий момент на колеса.

Таким образом достигается оптимальный режим движения и создаётся добавочное усилие. Кроме того сглаживются пиковые нагрузки и колебания, в следствии чего растёт производительность и КПД.

Гибрид против бензина и электричества

Слева индикатор батареи. От дома до работы в пробке успевает зарядиться, но только благодаря старой батарее

Разница в эксплуатации гибридного и бензинового Honda Civic довольно велики. Начнем с расхода на топливо (без учета работы систем):

• по городу паспортный — 220 руб./100 км против 400 руб./км
• по городу реальный — 280 руб./100 км против 450 руб./км
• по трассе паспортный — 220 руб./100 км против 250 руб./км
• по трассе реальный — 230 руб./100 км против 280 руб./км
• смешанный цикл реальный — 300 руб./100 км против 370 руб./км
• пробка реальный — 200 руб./100 км против 400 руб./км

Налог на бензиновый Civic ниже, поскольку суммарная мощность двигателя ниже: среднестатистический Civic 8 того же модельного года оснащается агрегатом на 140 л.с., тогда как владелец Hybrid вынужден платить за оба мотора суммарной мощностью 200 л.с.

Шильдик “Hybrid” в России все равно ничего не дает

Региональные льготы или экспертиза для корректировки таможенных документов позволяют отказаться от оплаты второй части, тогда Hybrid оказывается выгоднее.

Скоро плюсов будет больше: в Ульяновской области с 1 января 2020 мощность электродвигателя не облагается налогом, а владельцы полностью электрического транспорта освобождаются от уплаты.

Тем не менее, основная проблема гибридной версии — высокая стоимость комплектующих. Новая батарея, которая в северном климате просится на замену спустя 10 лет, стоит от 200 тыс. руб., контрактная — 70 тыс. руб.

Поскольку машина оснащается только вариатором, каждые 5 лет рекомендуется (приходится, иногда чаще) менять КПП. Сейчас это не меньше 40 тыс. Капризный агрегат.

Плюсы гибридного двигателя

Для строительного сектора, выбор силовой установки зависит от конструкции оборудования, требований заказчика, рабочего цикла и стоимости. Производители силовых агрегатов для строительной техники предлагают различные варианты.

Ключевым преимуществом гибридных силовых установок является возможность сочетать дизельный мотор с гибридной трансмиссией. Это позволяет снизить количество вредных выбросов в атмосферу, затраты на обслуживание, повысить топливную эффективность. Однако сложность заключается в дополнительных расходах на саму технологию.

Несмотря на растущий потенциал этих силовых агрегатов, необходимо ещё, чтобы инвестиции в новые технологии дали положительные результаты. Автомобильный легковой транспорт в значительной степени поддерживается государственными субсидиями. Для строительных и дорожных машин такой программы не существует.

К тому же, данная технология подойдёт не для всякого типа машин. Например, малое строительной оборудование вполне может быть полностью электрифицировано. А вот для машин большой мощности современные аккумуляторные технологии и зарядная инфраструктура могут не подойти.

Именно для них, в первую очередь, предназначена гибридная технология. Она позволяет сократить разрыв между полностью электрическим и дизельным двигателями на более энергоемких машинах, таких как большие экскаваторы или колесные погрузчики. Это даёт возможность работать от аккумуляторных батарей в местах, где есть строгие ограничения по выбросам. Аналогичным образом, гибридная технология предлагает конечным пользователям возможность работы на стройплощадке, где нет возможности подключить зарядное устройство.

Toyota Prius (галерея)

Toyota Prius — самый продаваемый гибрид в мире, и для этого успеха есть все основания. Бензиново-электрическая гибридная трансмиссия Приус довольно надежна, продумана и чрезвычайно экономична, что позволяет водителям путешествовать на короткие расстояния в полностью электрическом режиме или с комбинацией двигателя и электродвигателя. При этом если вы действительно хотите снизить потребление топлива до минимума, подключаемый модуль Prius добавляет дополнительную возможность зарядки аккумуляторов от сети.

Мощность исходит от 1,8-литрового бензинового двигателя в 98 л.с. и электромотора. Оба устройства работают вместе производя мощность 121 л.с. На короткие расстояния — один километр или два — и на низких скоростях Prius может ехать только на электродвигателе, что обеспечивает бесшумную работу без вредных выбросов.

Примечание: в нормальных условиях двигатели работают без сбоев, обеспечивая непревзойденную производительность, а коробка передач CVT не такая шумная, как в предыдущих моделях. И хотя предыдущие автомобили Prius были довольно скучными в управлении, новая модель отличается удивительной динамикой.

В сравнении с некоторыми гибридными моделями, Prius был спроектирован на основе системы привода, поэтому он имеет столько же места внутри, сколько семейный хэтчбек. К тому же пространство может быть расширено еще больше, если убрать задние сидения. В центре приборной панели множество дисплеев с эко-вождением, при этом головной дисплей является стандартным.

От редакции : Что делать, если за купленным автомобилем числятся долги?

Схемы взаимодействия мотора и ДВС

Конструктивная схема гибридного двигателя выбирается исходя из проектных характеристик автомобиля: требуемой мощности, скорости разгона, расхода топлива и т.д. Различают последовательную, параллельную и комбинированную схемы.

Последовательная схема

Гибридная система автомобиля с последовательной компоновкой была придумана Порше в 1899 году. Схема включает в себя ДВС с генератором, тяговый электродвигатель и аккумуляторные батареи. По этой схеме двигатель внутреннего сгорания запускает генератор, который преобразует механическую энергию в электрическую, питая электрический мотор. В свою очередь электродвигатель воздействует на ведущие колёса, приводя машину в движение.

Большая ёмкость аккумуляторов позволяет автомобилю в некоторых режимах работать только на электрической энергии, при выключенном ДВС. Батареи заряжаются от генератора, когда потребляемая мощность электромотора невысока, например, во время размеренного движения. Однако, в режиме ускорения мощности генератора может не хватать, и тогда недостаток энергии компенсирует аккумулятор.

Электрический мотор вращается в любом направлении, что позволяет упростить конструкцию автомобиля, убрав сцепление и коробку передач. А при установке электродвигателей с редуктором в ведущие колёса, можно обойтись и без дифференциала. Подобная схема встречается на карьерных самосвалах БелАЗ и городских автобусах ЗИЛ. В легковых автомобилях встречается редко.

Параллельная схема

Гибридные двигатели с параллельной системой могут приводить автомобиль в движении от ДВС, тягового электромотора или их совместной работы. Часто электрический двигатель устанавливают вместо маховика, используя электромотор в качестве генератора и стартера для трогания и остановки автомобиля. Аккумуляторные батареи подзаряжаются во время рекуперативного торможения.

Параллельная схема подходит для автомобилей небольшой мощности. За счёт использования малоёмких батарей снижается вес и начальная стоимость машины. Подобная конструкция встречается в моделях Honda Insight, BMW 7 ActiveHybrid.

Последовательно-параллельная схема

По сути данная схема представляет собой доработку параллельной. Особенность гибридных двигателей с последовательно-параллельной системой — наличие делителя мощности в трансмиссии. Энергия ДВС разделяется на 2 потока в соответствии с режимом движения автомобиля. Часть мощности переходит к ведущим колёсам, другая — к накопителю электрической энергии.

Для реализации подобной компоновки необходим менее мощный ДВС, но с высокой эффективностью. Например, двигатель, работающий по циклу Аткинсона с коротким тактом сжатия. По такой схеме построены Toyota Prius и Lexus RX.
