Конструкция дифференциала

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

1. корпус;
2. правая полуосевая шестерня;
3. левая полуосевая шестерня;
4. сателлиты правой и левой полуосевых шестерен;
5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

Недостатки

Есть и минусы. Это высокая цена, ведь внутри конструкция устроена достаточно сложно. Так как дифференциал работает на принципе терния, из-за этого повышается расход топлива. При всех преимуществах КПД довольно низкий, если сравнивать с похожими системами другого типа. Механизм имеет высокую предрасположенность к заклиниванию, а износ внутренних элементов довольно интенсивный. Для смазки нужны специальные продукты, так как при работе узла выделяется много тепла. Если на одной оси установлены разные колеса, то детали изнашиваются еще более интенсивно.

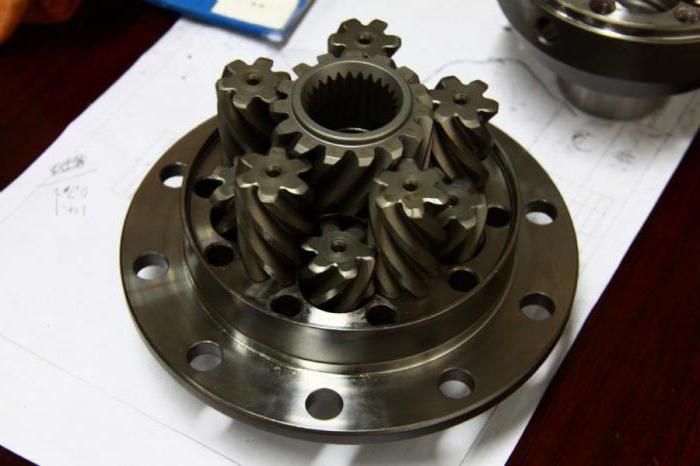

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Конструкция дифференциала симметрического конического

• корпуса (две чашки — левая и правая);• сателлитных зубчатых колес (два или четыре);• ось сателлитных зубчатых колес (крестовина с шипами осей);• двух полуосевых зубчатых колес.

Крутящий момент с корпуса, являющегося водилом планетарного механизма, через свободно вращающиеся на своих осях сателлитные зубчатые колеса передаются на полуосевые зубчатые колеса, далее через полуоси на ступицы ведущих колес. Скорость вращения полуосей непропорционально зависит от угловой скорости корпуса дифференциала.Если такой дифференциал использовать в качестве межколесного, то при движении автомобиля угловые скорости колес будут определяться отношением пути, пройденным колесом, и их радиусом качения (при отсутствии скольжения колес). Единственное кинематическое ограничение: на сколько одна полуось обгоняет корпус, на столько другая отстает от него.В дифференциалах легковых автомобилей обычно два сателлитных зубчатых колеса, установленных на одной общей оси. В дифференциалах большегрузных автомобилей устанавливают по четыре сателлитных зубчатых колеса, а их оси объединяют.

Коэффициент блокировки

Коэффициент блокировки – это величина, которая определяет повышение крутящего момента, присутствующего на свободном колесе. Данный показатель устанавливает отношение крутящего момента колеса с отставанием к такому же показателю на забегающем колесе. Для симметричного элемента коэффициент блокировки всегда составляет 1 по той причине, что крутящие моменты каждого из колес являются равными. В то же время дифференциал блокирующий имеет значение этого коэффициента на уровне около 3-5, причем дальнейшее увеличение является нежелательным, потому что может спровоцировать поломку различных элементов трансмиссии.

Блокировка часто используется как на межосевых, так и на межколесных устройствах. Стоит отметить, что передний самоблокирующийся дифференциал на «Ниву» и другие в полноприводные автомобили редко когда используется, так как он снижает управляемость.

Что необходимо знать о дифференциалах и об их различиях в работе.

Прежде чем приступить к рассмотрению дифференциалов, их типов и нюансах работы, сначала мы с вами обратимся к теории. Для чего вообще нужен дифференциал на современных автомобилях и какой принцип его работы?

Дифференциал, как говорит теория, это механическое устройство с особым видом планетарной зубчатой передачи, разделяющий момент входного вала (в нашем случае карданного вала) между выходными валами (полуосями) автомобиля, передающий, момент силы с карданного вала на задние полуоси в заднеприводном варианте или непосредственно от двигателя сразу на полуоси в переднеприводном автомобиле так (дифференциал в FWD расположен в КПП), что угловые скорости вращения этих полуосей могут быть разными по отношению друг к другу и колеса автомобиля проходят разный путь (например в повороте). Опять же, все из теории, во время прохождения поворота колеса автомобиля проходят по различным траекториям, а именно, по внутренней и внешней, отсюда соответственно получается, что колесо вращающееся по внешнему радиусу проделывает (пробегает) больший путь чем то колесо, которое вращается по внутреннему радиусу, а значит, что и скорость такого вращения колес будет разная, т.е. скорость колеса вращающегося (пробегающего) по внутреннему радиусу должна быть меньше той скорости колеса, которое вращается по внешнему радиусу.

В этом как-раз непосредственно и заключается главная задача дифференциала, т.е. правильно распределять скорости вращения валов на выходе и соответственно самих колес.

Який повний привід краще

Повний привід, що підключається в ручному режимі, майже не застосовується на серійних автомобілях. Більш поширена трансмісія з підключенням другої осі за допомогою фрикційної муфти. Вона може управлятися електронікою, зчитує дані про швидкості обертання коліс або блокуватися при нагріванні внаслідок проковзування.

Для рідкісних поїздок по бездоріжжю можна придбати машину з постійним повним приводом і диференціалом, що блокується з допомогою віскомуфти. Якщо ж чекають тривалі поїздки по піску і бруду, варто переплатити за багаторежимний повний привід, який однаково добре поводиться на трасі, в снігах або на розкислій грунтовій дорозі.

Блокируемый дифференциал можно установить на любой автомобиль

Усилиями конструкторов и энтузиастов из многих стран в последнее десятилетие были созданы более совершенные – как принудительные, так и автоматически активирующиеся системы распределения крутящего момента между полуосями ведущего моста. Современные конструкции блокировки дифференциала позволяют обеспечить стабильную проходимость и управляемость транспортного средства даже в самых сложных дорожных ситуациях. Теперь множество моделей автомобилей, в частности – внедорожники, оснащаются дифференциалом с механизмом блокировки изначально, в процессе сборки.

Обычно блокировка заднего дифференциала присутствует практически в любом транспортном средстве с задним приводом, рассчитанным на эксплуатацию в условиях бездорожья или регионах с длительной зимой и заснеженными, обледеневшими дорогами. Для улучшения эксплуатационных характеристик некоторых автомобилей повышенной проходимости с двумя ведущими мостами предусматривается также ручная или автоматическая блокировка межосевого дифференциала – обязательного элемента конструкции всех подобных машин.

Вязкостная муфта

Вязкостная муфта представляет собой определенный комплект нескольких близко расположенных между собой перфорированных дисков, некоторые из которых объединяются с корпусом дифференциала, в то время как вторая часть соединяется с приводным валом. Диски размещаются в абсолютно герметичном корпусе, который заполняется специализированной силиконовой жидкостью высокой вязкости.

В процессе вращения корпуса дифференциала и приводного вала с одинаковой скоростью данный блок начинает вращаться как единое целое. Если же увеличивается скорость вращения вала, то в таком случае часть дисков, которая ему соответствует, также увеличивает свою скорость, перемешивая таким образом силиконовую жидкость. В связи с этим жидкость твердеет и осуществляется блокирование. В то же время на другом валу увеличивается крутящий момент, и когда равенство полностью восстанавливается, жидкость утрачивает свои свойства, вследствие чего муфта вновь переходит в разблокированное состояние.

В связи с тем, что вискомуфта имеет достаточно большие геометрические размеры, ее часто используют для того, чтобы установить межосевой самоблокирующийся дифференциал на ВАЗ-2107. Также ее использование может осуществляться абсолютно самостоятельно в различных системах полного привода, которые подключаются автоматически.

Из-за особенностей своей конструкции у вискомуфты присутствует определенная инерционность, а также она является склонной к нагреву и в случае торможения может конфликтовать с антиблокировочной тормозной системой, вследствие чего на сегодняшний день ее практически не устанавливают на современные автомобили.

Блокировки дифференциалов для «УАЗов», которые серийно производятся:

1. Кулачковая нижегородского производства (самая популярная)

Рис.162. Винтовая системы Torsen Рис.173. Принудительная «Спрут» с пневмоприводом Рис.18

Рис.194. Принудительная (жесткая, муфтовая с храповым зацеплением)Полная принудительная блокировка В принудительных блокировках блокирование дифференциала происходит за счет жесткого соединения одной чаши дифференциала с полуосью при помощи механического либо гидравлического механизма включения. В настоящее время данный тип блокировок производится исключительно для а/м семейства УАЗ, но при необходимости есть все возможности для разработки и производства подобных блокировок на автомобиль любой марки.Механическая блокировка — блокированием посредством рычага и тросиков чаши дифференциала с одной из полуосей. Механизм включения установлен на чулке моста. В общем виде комплект показан на рисунке. Рис.20Гидравлическая блокировка — с использованием главного и рабочего гидроцилиндров. В качестве рабочей жидкости используется тормозная жидкость Инструкция по эксплуатации жесткой принудительной блокировки с механическим или гидравлическим приводом включения на любые мосты УАЗ:

Жесткая блокировка дифференциала переднего и/или заднего мостов предназначена для использования только в случае буксования колес при движении по бездорожью, когда недостаточно подключения переднего моста. После включения необходимо проехать несколько метров для входа в зацепления шлицов подвижной муфты и дифференциала. Не производить включение блокировки при буксовании одного из колес, т. к. это может привести к повреждению системы блокировки. Примечание: не используйте жесткую блокировку в других дорожных условиях, при этом потребуется большее усилие для управление автомобилем особенно при выполнение поворотов, в этом случае в трансмиссии возникнет циркулирующий момент, который может привести к выходу из строя деталей моста (полуось, подвижная муфта блокировки, корпус дифференциала). Не рекомендуется двигаться с включенной блокировкой со скоростью более 10 км/ч.
После преодоления сложного участка блокировку необходимо выключить

Для облегчения разблокировки слегка поверните рулевое колесо влево и вправо во время движения автомобиля.
Категорически запрещается движение с включенной блокировкой по дорожному полотну с высоким коэффициентом сцепления (асфальтовое покрытие, плотная сухая глинистая дорога).
При использовании нестандартных колес (33-38 дюймов) эксплуатировать жесткую блокировку необходимо с повышенной осторожностью, т. к

использование колес большего диаметра приводит к большим нагрузкам и как следствие к возникновению риску выхода из строя деталей трансмиссии.

5. Лок-райт от Иж-Техно (Блокка)

Краткая хар-ка блокировки: очень узкое применение. ВАЖНАЯ ОСОБЕННОСТЬ в том, что ДИФФЕРЕНЦИАЛ практически ПОСТОЯННО ЗАБЛОКИРОВАН. Т.е. при движении на прямой Лок-райт замкнут, и размыкается лишь в поворотах, когда возникает разница в моменте вращения колес. Однако, на скользком покрытии (мокрый, обледенелый асфальт, грунтовка, грейдер) может возникнуть пробуксовка колес, достаточной разницы в моменте вращения колес не возникнет и Блокка останется заблокированной! Т.е. не рекомендуется установка блокировки Блокка (Лок-райт) на УАЗ, который ездит в основном по обычным дорогам. Чем больше разница угловых скоростей колес, тем щелчки громче и чаще.

В условиях дождя, гололеда и т. п

ухудшается управляемость машины
Необходимо проявлять внимание и осторожность при вхождении в повороты
Повышенный износ шин на дорогах с твердым покрытием.
При вхождении в поворот блокировка издает щелчки при срабатывании обгонной муфты.

Итак:

Блокка прекрасно ведет себя на бездорожье, проста и надежна. Но это устройство будет выполнять функции дифференциала, только когда на колесо будет воздействовать внешняя сила, позволяющая вращать колесо быстрее, чем вращается остальная часть трансмиссии. На скользких поверхностях, где одно из колес, как правило, имеет худшее сцепление с поверхностью и буксует — Блокка останется заблокированной и будет передавать момент на оба колеса оси. На поворотах обязательно нужно скидывать газ, проходить их накатом, только в этом случае Блокка разблокируется. Слушайте щелчки — это признак разблокировки и вращения колес с разной скоростью. Ресурс и использование ограничены. Только для грязи.6. ДАК (дифференциал автоматический Красикова)

Рис.21

Рис.22 Пожалуйста, выбирайте, то что Вам больше всего подходит, заказывайте, приезжайте на установку. Если необходима консультация звоните (см.контакты).

Блокировки дифференциалов для «УАЗов», которые серийно производятся:

1. Кулачковая нижегородского производства (самая популярная)Рис.162. Винтовая системы TorsenРис.173. Принудительная «Спрут» с пневмоприводомРис.18Рис.194. Принудительная (жесткая, муфтовая с храповым зацеплением)Полная принудительная блокировкаВ принудительных блокировках блокирование дифференциала происходит за счет жесткого соединения одной чаши дифференциала с полуосью при помощи механического либо гидравлического механизма включения. В настоящее время данный тип блокировок производится исключительно для а/м семейства УАЗ, но при необходимости есть все возможности для разработки и производства подобных блокировок на автомобиль любой марки.Механическая блокировка — блокированием посредством рычага и тросиков чаши дифференциала с одной из полуосей. Механизм включения установлен на чулке моста. В общем виде комплект показан на рисунке.Рис.20Гидравлическая блокировка — с использованием главного и рабочего гидроцилиндров. В качестве рабочей жидкости используется тормозная жидкостьИнструкция по эксплуатации жесткой принудительной блокировки с механическим или гидравлическим приводом включения на любые мосты УАЗ:

Жесткая блокировка дифференциала переднего и/или заднего мостов предназначена для использования только в случае буксования колес при движении по бездорожью, когда недостаточно подключения переднего моста. После включения необходимо проехать несколько метров для входа в зацепления шлицов подвижной муфты и дифференциала. Не производить включение блокировки при буксовании одного из колес, т. к. это может привести к повреждению системы блокировки. Примечание: не используйте жесткую блокировку в других дорожных условиях, при этом потребуется большее усилие для управление автомобилем особенно при выполнение поворотов, в этом случае в трансмиссии возникнет циркулирующий момент, который может привести к выходу из строя деталей моста (полуось, подвижная муфта блокировки, корпус дифференциала). Не рекомендуется двигаться с включенной блокировкой со скоростью более 10 км/ч.
После преодоления сложного участка блокировку необходимо выключить

Для облегчения разблокировки слегка поверните рулевое колесо влево и вправо во время движения автомобиля.
Категорически запрещается движение с включенной блокировкой по дорожному полотну с высоким коэффициентом сцепления (асфальтовое покрытие, плотная сухая глинистая дорога).
При использовании нестандартных колес (33-38 дюймов) эксплуатировать жесткую блокировку необходимо с повышенной осторожностью, т. к

использование колес большего диаметра приводит к большим нагрузкам и как следствие к возникновению риску выхода из строя деталей трансмиссии.

5. Лок-райт от Иж-Техно (Блокка)Краткая хар-ка блокировки: очень узкое применение.ВАЖНАЯ ОСОБЕННОСТЬ в том, что ДИФФЕРЕНЦИАЛ практически ПОСТОЯННО ЗАБЛОКИРОВАН. Т.е. при движении на прямой Лок-райт замкнут, и размыкается лишь в поворотах, когда возникает разница в моменте вращения колес.Однако, на скользком покрытии (мокрый, обледенелый асфальт, грунтовка, грейдер) может возникнуть пробуксовка колес, достаточной разницы в моменте вращения колес не возникнет и Блокка останется заблокированной! Т.е. не рекомендуется установка блокировки Блокка (Лок-райт) на УАЗ, который ездит в основном по обычным дорогам.Чем больше разница угловых скоростей колес, тем щелчки громче и чаще.

В условиях дождя, гололеда и т. п

ухудшается управляемость машины
Необходимо проявлять внимание и осторожность при вхождении в повороты
Повышенный износ шин на дорогах с твердым покрытием.
При вхождении в поворот блокировка издает щелчки при срабатывании обгонной муфты.

Итак: Блокка прекрасно ведет себя на бездорожье, проста и надежна. Но это устройство будет выполнять функции дифференциала, только когда на колесо будет воздействовать внешняя сила, позволяющая вращать колесо быстрее, чем вращается остальная часть трансмиссии. На скользких поверхностях, где одно из колес, как правило, имеет худшее сцепление с поверхностью и буксует — Блокка останется заблокированной и будет передавать момент на оба колеса оси.На поворотах обязательно нужно скидывать газ, проходить их накатом, только в этом случае Блокка разблокируется. Слушайте щелчки — это признак разблокировки и вращения колес с разной скоростью.Ресурс и использование ограничены. Только для грязи.6. ДАК (дифференциал автоматический Красикова)Рис.21Рис.22Пожалуйста, выбирайте, то что Вам больше всего подходит, заказывайте, приезжайте на установку. Если необходима консультация звоните (см.контакты).

Назначение

Применение дифференциалов в трансмиссиях автомобилей обусловлено необходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установке шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных, спортивных и гоночных автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

• В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
• В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора одновременно).
• В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
• При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.

При повороте автомобиля, все его колеса проходят разный по длине путь, и если между двумя ведущими колесами существует жесткая связь, они начнут проскальзывать. Скольжение колес при повороте приводит к повышенному расходу топлива, износу шин, нарушению устойчивости и т. п.

Дифференциал позволяет ведомым валам вращаться с разными угловыми скоростями и выполняет функции распределения подводимого к нему крутящего момента между колесами или ведущими мостами. Дифференциалы бывают межколесными и межосевыми (в случае установки между несколькими ведущими мостами).

Впервые дифференциал был применен в 1897г. на паровом автомобиле. В настоящее время все автомобили имеют межколесные дифференциалы на ведущих мостах. Наиболее распространенным является конический симметричный дифференциал, включающий в себя: корпус, сателлиты, ось сателлитов (или крестовину) и полуосевые шестерни. Обычно число сателлитов в дифференциалах легковых автомобилей — два, грузовых и внедорожных — четыре.

Симметричный дифференциал получил свое название за способность распределять подводимый момент поровну при любом соотношении угловых скоростей, соединенных с ним валов. Применение такого дифференциала в качестве межколесного, обеспечивает устойчивость при прямолинейном движении, а также при торможении двигателем на скользкой дороге.

Существенным недостатком обычного дифференциала является снижение проходимости автомобиля, если одно из его колес попадает в условия малого сцепления с опорной поверхностью. При этом на колесо, находящееся в нормальных сцепных условиях, нельзя подвести крутящий момент, превышающий тот, который может быть реализован на колесе, находящемся в условиях малого сцепления (это приводит к пробуксовке колеса). Для преодоления этого недостатка в некоторых конструкциях используются Дифференциалы полноприводных автомобилей различных конструкций.

1) с электронной блокировкой;

2) с дисковым дифференциалом;

3) с вязкостной муфтой.

Управление системой осуществляется как механически водителем, так и с помощью специальных блоков управления, которые учитывают угловые скорости колес и разность крутящего момента на переднем и заднем приводе. Полностью автоматические системы позволяют экономить топливо, обеспечивают улучшение проходимости автомобиля, облегчая его управление на высокой скорости и лучше реализуют мощность мотора.

Сегодня подобные системы самоблокирующихся дифференциалов зарекомендовали себя с наилучшей стороны, они отличаются прочностью, надежностью и долговечностью, не требуя в процессе эксплуатации какого-либо сложного обслуживания и ремонта.
