Виды блокировок дифференциала

Блокировки дифференциалов для «УАЗов», которые серийно производятся:

1. Кулачковая нижегородского производства (самая популярная)Рис.162. Винтовая системы TorsenРис.173. Принудительная «Спрут» с пневмоприводомРис.18Рис.194. Принудительная (жесткая, муфтовая с храповым зацеплением)Полная принудительная блокировкаВ принудительных блокировках блокирование дифференциала происходит за счет жесткого соединения одной чаши дифференциала с полуосью при помощи механического либо гидравлического механизма включения. В настоящее время данный тип блокировок производится исключительно для а/м семейства УАЗ, но при необходимости есть все возможности для разработки и производства подобных блокировок на автомобиль любой марки.Механическая блокировка — блокированием посредством рычага и тросиков чаши дифференциала с одной из полуосей. Механизм включения установлен на чулке моста. В общем виде комплект показан на рисунке.Рис.20Гидравлическая блокировка — с использованием главного и рабочего гидроцилиндров. В качестве рабочей жидкости используется тормозная жидкостьИнструкция по эксплуатации жесткой принудительной блокировки с механическим или гидравлическим приводом включения на любые мосты УАЗ:

Жесткая блокировка дифференциала переднего и/или заднего мостов предназначена для использования только в случае буксования колес при движении по бездорожью, когда недостаточно подключения переднего моста. После включения необходимо проехать несколько метров для входа в зацепления шлицов подвижной муфты и дифференциала. Не производить включение блокировки при буксовании одного из колес, т. к. это может привести к повреждению системы блокировки. Примечание: не используйте жесткую блокировку в других дорожных условиях, при этом потребуется большее усилие для управление автомобилем особенно при выполнение поворотов, в этом случае в трансмиссии возникнет циркулирующий момент, который может привести к выходу из строя деталей моста (полуось, подвижная муфта блокировки, корпус дифференциала). Не рекомендуется двигаться с включенной блокировкой со скоростью более 10 км/ч.
После преодоления сложного участка блокировку необходимо выключить

Для облегчения разблокировки слегка поверните рулевое колесо влево и вправо во время движения автомобиля.
Категорически запрещается движение с включенной блокировкой по дорожному полотну с высоким коэффициентом сцепления (асфальтовое покрытие, плотная сухая глинистая дорога).
При использовании нестандартных колес (33-38 дюймов) эксплуатировать жесткую блокировку необходимо с повышенной осторожностью, т. к

использование колес большего диаметра приводит к большим нагрузкам и как следствие к возникновению риску выхода из строя деталей трансмиссии.

5. Лок-райт от Иж-Техно (Блокка)Краткая хар-ка блокировки: очень узкое применение.ВАЖНАЯ ОСОБЕННОСТЬ в том, что ДИФФЕРЕНЦИАЛ практически ПОСТОЯННО ЗАБЛОКИРОВАН. Т.е. при движении на прямой Лок-райт замкнут, и размыкается лишь в поворотах, когда возникает разница в моменте вращения колес.Однако, на скользком покрытии (мокрый, обледенелый асфальт, грунтовка, грейдер) может возникнуть пробуксовка колес, достаточной разницы в моменте вращения колес не возникнет и Блокка останется заблокированной! Т.е. не рекомендуется установка блокировки Блокка (Лок-райт) на УАЗ, который ездит в основном по обычным дорогам.Чем больше разница угловых скоростей колес, тем щелчки громче и чаще.

В условиях дождя, гололеда и т. п

ухудшается управляемость машины
Необходимо проявлять внимание и осторожность при вхождении в повороты
Повышенный износ шин на дорогах с твердым покрытием.
При вхождении в поворот блокировка издает щелчки при срабатывании обгонной муфты.

Итак: Блокка прекрасно ведет себя на бездорожье, проста и надежна. Но это устройство будет выполнять функции дифференциала, только когда на колесо будет воздействовать внешняя сила, позволяющая вращать колесо быстрее, чем вращается остальная часть трансмиссии. На скользких поверхностях, где одно из колес, как правило, имеет худшее сцепление с поверхностью и буксует — Блокка останется заблокированной и будет передавать момент на оба колеса оси.На поворотах обязательно нужно скидывать газ, проходить их накатом, только в этом случае Блокка разблокируется. Слушайте щелчки — это признак разблокировки и вращения колес с разной скоростью.Ресурс и использование ограничены. Только для грязи.6. ДАК (дифференциал автоматический Красикова)Рис.21Рис.22Пожалуйста, выбирайте, то что Вам больше всего подходит, заказывайте, приезжайте на установку. Если необходима консультация звоните (см.контакты).

Конструкция, принцип работы дифференциала

Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:

• корпус, он же — чашка (выполняет роль ведущего элемента);
• сателлиты;
• ведомые шестеренки;

Видео: Как работает дифференциал / How Differential Steering Works (на русском)

https://youtube.com/watch?v=qbcwdSSq5h4

Эта конструкция может использовать разные виды зубчатых передач:

1. Цилиндрические.
2. Конические.
3. Червячные;

Видео: Дифференциал, обзор конструкции, принцип действия

Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения.  Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.

Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).

Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.

Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.

При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.

В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.

Поиск нового дифференциала

Спешим вас заверить: найти дифференциал очень просто. Но есть и печальный факт: стоит новый дифференциал немалых денег. Цена может варьироваться между 300 и 1000 долларами США. Хотя бы по этой причине игнорировать неисправность дифференциала категорически не рекомендуется – его дешевле отремонтировать. Однако и с некоторыми элементами дифференциала, как-то сателлитами, можно влететь в копеечку. Узел в сборе или отдельные его комплектующие ищут по:

• Параметрам вашего авто (с учетом года выпуска и параметров мотора);
• VIN-коду;
• Коду узла и деталей.

Обычно автолюбители не знают код нужной запчасти до непосредственного монтажа узла или отдельных его элементов. По этой причине мы рекомендуем начинать поиски по параметрам транспортного средства. Несмотря на то, что автомобильные дифференциалы создаются по примерно одинаковым схемам, их взаимозаменяемость находится под большим вопросом. Тот же редуктор заднего моста может иметь несколько исполнений для одной и той же модели авто, причем автолюбитель может установить даже редуктор с «неродным» передаточным числом. Правда, результат его наверняка не обрадует. Но вот рисковать с покупкой дифференциала для другого автомобиля не стоит. Также не рекомендуется брать б/у дифференциал, поскольку ключевые его элементы могут быть сильно изношены.

На своем месте

Подбор самоблока зависит от режима эксплуатации машины. Если это обычная повсе­дневная езда и любительские соревнования в различных дисциплинах, то первым делом нужно изучить все существующие модификации автомобиля. Возможно, что некоторые версии получают LSD на заводском конвейере, но не поставляются на наш рынок. В этом случае можно заказать самоблок по каталогу или поискать бывший в употреблении. Лучше брать новый: это дороже, но будет уверенность, что он встанет на автомобиль как родной. Еще важнее другое: производитель тестировал машину с таким дифференциалом, подбирал его вид (дисковый или винтовой) и характеристики, чтобы по-настоящему раскрыть потенциал машины.

Если заводского варианта нет, то предпочтительнее взять винтовой дифференциал типа Torsen T2/Quaife. Он проще и значительно дешевле версии T1, но при этом не сильно отстает по характеристикам. Аналогичные дифференциалы предлагает масса других производителей. Среди достоинств такого самоблока — быстрое, но мягкое и прогнозируемое срабатывание, широкий диапазон изменения момента на колесах, внушительный ресурс и надежность. При подборе дифференциала рекомендуется ограничиться преднатягом до 7 кг. Иначе его ресурс будет заметно ниже из-за повышенного износа внутренних элементов — без получения заметных ездовых дивидендов.

Если же нужна подготовка под професси­ональный уровень соревнований на бездорожье и треке, лучше выбрать дисковый самоблок. Рынок предлагает много подобных узлов. Частенько такие самоблоки имеют преднатяг от 10 кг. Благодаря этому они отлично работают в условиях соревнований — но при этом крайне непрактичны в повседневной езде, так как блокируются слишком рано и жестко. Дисковые дифференциалы проще переваривают высокую степень преднатяга, однако она достаточно быстро проседает. Для ее восстановления потребуется снятие и полная разборка узла.

КЛАССОВОЕ ДЕЛЕНИЕ

Коэффициент блокировки (КБ) — одна из двух основных характеристик самоблокирующегося дифференциала. КБ характеризует соотношение моментов на отстающем колесе (имеет хорошее сцепление с дорогой) и на забегающем (потеряло сцепление). Для свободного межколесного дифференциала он равен единице — дифференциал всегда делит крутящий момент между осями поровну. Для самоблоков КБ обычно составляет от 1 до 5. То есть при наивысшем коэффициенте такой дифференциал может реализовать на отстающем колесе в пять раз больше крутящего момента, чем на забегающем.

Некоторые производители указывают КБ в процентах. Если конкретный дифференциал имеет коэффициент 30%, то он может передать максимум 65% момента на колесо с лучшим сцеплением (стандартные 50% плюс 30% от оставшейся половины, то есть еще 15%). Если КБ равен 70%, то этому колесу достанется до 85% усилия (50% + 35%).

КБ зависит от конструктивных особенностей дифференциала. Для червячных (винтовых) узлов это в первую очередь угол нарезки зубьев на шестернях, а для дисковых — конфигурация фрикционов.

Другая важная характеристика дифференциала — преднатяг. Чем он больше, тем значительнее первоначальный момент внутреннего трения в узле. В основном он зависит от тех же особенностей, что и КБ. Однако современные самоблоки всё чаще имеют в своей схеме регулировочные шайбы. Они стоят между полуосевыми шестернями и дополнительно их распирают, увеличивая преднатяг, который можно подгонять под любые условия эксплуатации.

Дополнительный плюс конструкции с шайбами — возможность продлить жизнь дифференциала. Со временем неизбежен износ зубьев червяков и фрикционных дисков, который снижает преднатяг и эффективность работы узла. Замена пружинных конических шайб, которые тоже ослабевают, вновь взбодрит самоблок, если подобрать необходимое количество шайб и их толщину

Важно учитывать, что увеличенный преднатяг всегда повышает нагрузку на любой дифференциал, что неизбежно усиливает его износ и сокращает ресурс

Применение дифференциалов, их преимущества и недостатки

В тех автомобилях, которые имеют всего одну ведущую ось, устанавливается один дифференциал. Транспортные средства с двумя и более ведущими осями оснащаются дифференциалами, устанавливаемыми в каждую из них. В автомобилях с повышенной проходимостью, имеющих две ведущих оси, устанавливается три дифференциала: по одному на каждую из осей и один — между ними. В тех же транспортных средствах, которые имеют более двух ведущих осей, используются так называемые межтележечные дифференциалы.

Дифференциал как автомобильный механизм скоро отметит двухвековой юбилей, однако его конструкция за эти долгие годы хоть и совершенствовалась, но сохранила ключевые особенности. Что же такое дифференциал, и какую роль он выполняет в автомобиле?

1. Что такое дифференциал?

Д
ифференциал в автомобиле – это механизм, который позволяет передавать мощность и, следовательно, вращение от коробки передач к колесам, разделяя поток этой мощности на два, для каждого из колес одной оси, с возможностью изменять соотношение передаваемой к ним мощности, и, следовательно, позволяя колесам вращаться с разной скоростью. Проще говоря, дифференциал разделяет 100% мощности, передаваемой коробкой передач, на два потока для каждого из колес на одной оси, и эти потоки могут перераспределяться в зависимости от условий движений от 50:50 до 100:0.

2. Для чего нужен дифференциал?

Основное предназначение дифференциала – обеспечить возможность вращения колес на одной оси с разной скоростью с сохранением неразрывного потока крутящего момента

Для автомобиля это важно прежде всего в поворотах: ведь при движении по дуге колеса на внешней стороне поворота проходят больший путь, чем колеса на внутренней, а значит, должны вращаться с большей скоростью для сохранения стабильности машины

Если же колеса на оси будут соединены жестко, то внутреннее колесо в повороте будет пробуксовывать. Для заднеприводного автомобиля это повышает риск заноса, а для переднеприводного радикально ухудшает управляемость и контроль автомобиля в повороте. Таким образом, обеспечение свободного и независимого вращения колес на одной оси с сохранением постоянства передачи на них крутящего момента от двигателя было одной из принципиальных задач с момента создания автомобиля – и это задача была успешно решена.

3. Как устроен дифференциал?

Дифференциал являет собой частный случай планетарной передачи. Физически он обычно представляет собой набор из четырех шестерней, вращение к которым передается пятой – ведомой шестерней главной передачи, объединенной с корпусом дифференциала, выполняющим роль водила. Главная передача – это набор из двух шестерней: ведущая получает вращение от КПП и передает его ведомой. Ведомая же шестерня главной передачи передает вращение через корпус на шестерни-сателлиты, а они, в свою очередь, находятся в зацеплении с солнечными шестернями, жестко закрепленными на приводных полуосях колес.

Когда автомобиль движется по прямой, шестерни-сателлиты неподвижны, и скорость вращения шестерни главной передачи равна скоростям вращения солнечных шестерней: колеса вращаются с одинаковой скоростью. В повороте же шестерни-сателлиты начинают вращаться, обеспечивая разницу скоростей солнечных шестерней и, следовательно, колес на внешней и внутренней стороне поворота.

4. Каковы недостатки дифференциала?

Главным недостатком дифференциала одновременно является его главное преимущество – возможность передавать до 100% мощности на одно из колес. Исходя из этого, в условиях, когда одно колесо имеет недостаточное сцепление с поверхностью, основная часть мощности будет передаваться именно на него. Таким образом, порой даже имея одно колесо на поверхности с достаточным сцеплением, автомобиль не может тронуться с места.

Для устранения этой проблемы были разработаны разнообразные конструкции – дифференциалы с повышенным внутренним сопротивлением (так называемые самоблоки) и дифференциалы с принудительной блокировкой, ручной или автоматизированной. В зависимости от конструкции и назначения они могут как изменять перераспределение потока мощности в пользу колеса с хорошим сцеплением с поверхностью, так и полностью замыкать дифференциал, заставляя колеса на оси вращаться с одинаковой скоростью. Разные типы таких дифференциалов мы рассмотрим в отдельных материалах.

Фрикционная муфта

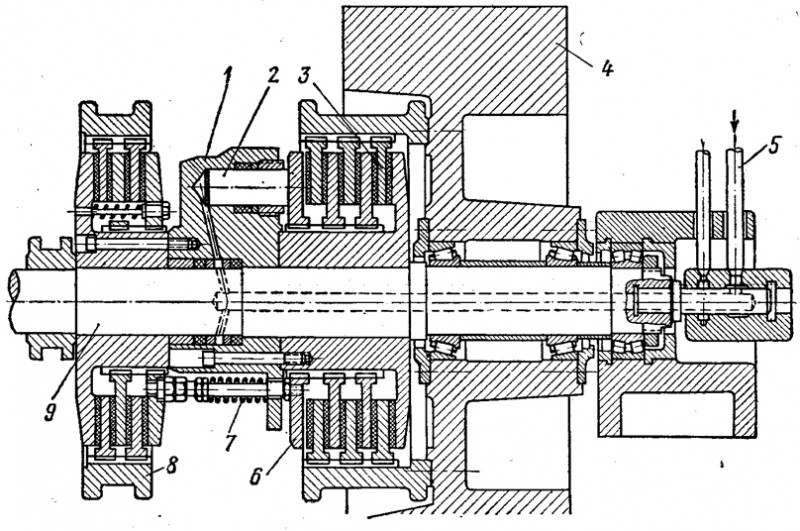

Фрикционная многодисковая муфта с гидравлическим управлением. Включение муфты 3 осуществляется увеличением давления в маслопроводе 5, который соединен с цилиндрами поршней 2 отверстиями в центре вала и наклонными отверстиями в детали 1. Движение передается от маховика 4 к валу 9.

При нормальных условиях передвижения момент передается на колесные оси в пропорции 50:50. Но если какая-либо из осей срывается в проскальзывание, в муфте происходит сжатие дисков и возникает эффект блокирования межосевого дифференциала. Крутящий момент подается на ту ось, что имеет наилучшее сцепление с покрытием. Фрикционная муфта может комплектоваться электрическим или гидравлическим приводом, приводящим в действие электромотором или гидроцилиндром соответственно. Ручной режим блокировки осуществляется водителем, который задействует соответствующий привод.

Назначение

Применение дифференциалов в трансмиссиях автомобилей обусловлено необходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установке шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных, спортивных и гоночных автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

• В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
• В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора одновременно).
• В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
• При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.

При повороте автомобиля, все его колеса проходят разный по длине путь, и если между двумя ведущими колесами существует жесткая связь, они начнут проскальзывать. Скольжение колес при повороте приводит к повышенному расходу топлива, износу шин, нарушению устойчивости и т. п.

Дифференциал позволяет ведомым валам вращаться с разными угловыми скоростями и выполняет функции распределения подводимого к нему крутящего момента между колесами или ведущими мостами. Дифференциалы бывают межколесными и межосевыми (в случае установки между несколькими ведущими мостами).

Впервые дифференциал был применен в 1897г. на паровом автомобиле. В настоящее время все автомобили имеют межколесные дифференциалы на ведущих мостах. Наиболее распространенным является конический симметричный дифференциал, включающий в себя: корпус, сателлиты, ось сателлитов (или крестовину) и полуосевые шестерни. Обычно число сателлитов в дифференциалах легковых автомобилей — два, грузовых и внедорожных — четыре.

Симметричный дифференциал получил свое название за способность распределять подводимый момент поровну при любом соотношении угловых скоростей, соединенных с ним валов. Применение такого дифференциала в качестве межколесного, обеспечивает устойчивость при прямолинейном движении, а также при торможении двигателем на скользкой дороге.

Существенным недостатком обычного дифференциала является снижение проходимости автомобиля, если одно из его колес попадает в условия малого сцепления с опорной поверхностью. При этом на колесо, находящееся в нормальных сцепных условиях, нельзя подвести крутящий момент, превышающий тот, который может быть реализован на колесе, находящемся в условиях малого сцепления (это приводит к пробуксовке колеса). Для преодоления этого недостатка в некоторых конструкциях используются Дифференциалы полноприводных автомобилей различных конструкций.

1) с электронной блокировкой;

2) с дисковым дифференциалом;

3) с вязкостной муфтой.

Управление системой осуществляется как механически водителем, так и с помощью специальных блоков управления, которые учитывают угловые скорости колес и разность крутящего момента на переднем и заднем приводе. Полностью автоматические системы позволяют экономить топливо, обеспечивают улучшение проходимости автомобиля, облегчая его управление на высокой скорости и лучше реализуют мощность мотора.

Сегодня подобные системы самоблокирующихся дифференциалов зарекомендовали себя с наилучшей стороны, они отличаются прочностью, надежностью и долговечностью, не требуя в процессе эксплуатации какого-либо сложного обслуживания и ремонта.

Что такое межосевой дифференциал?

Как правило, секрет выносливости внедорожников заключается в их особой конструкции, в основе которой задействована рама повышенной жесткости, мощном двигателе, а также присутствии системы полного привода и раздаточной коробки, осуществляющей распределение крутящего момента на автомобильные оси, и, в случае необходимости, увеличивающей его до нужного значения. В свою очередь, «раздатка» нового поколения состоит из таких элементов, как межосевой дифференциал, передача цепного типа, служащая для передачи крутящего момента двигателя на переднюю ось авто, и понижающая передача. При этом именно присутствие межосевого дифференциала можно назвать главной отличительной особенностью строения раздаточной коробки, являющейся неотъемлемой частью полноприводной системы. Данный элемент необходим для обеспечения возможности вращения ведущих осей автомобиля с разными скоростями. А, для полной реализации возможностей системы, в ней существует такая функция, как блокировка межосевого дифференциала, представляющая собой самый эффективный способ улучшения проходимости автомобиля.

Реализация данной функции может осуществляться автоматически и вручную. Во втором случае блокировка производится самим водителем. Происходит это при помощи специального устройства – привода, который может быть механическим, гидравлическим, электрическим или пневматическим. Данный тип блокировки носит название принудительного.

Автоматическая блокировка, иначе именуемая блокировкой дифференциалов с частичным проскальзыванием, производится при помощи таких конструкций, как:

• Вискомуфта,
• Дифференциал Torsen,
• Фрикционная муфта.
