Лебедка из рулевого редуктора ваз своими руками

Лучшие электрические лебедки

Существует несколько качественных, заслуживающих внимания моделей, стоящих недорого, но отличающихся производительностью и функциональностью: могут вытащить из грязи внедорожники тойота, УАЗ и многие другие.

Electric Winch «12 000 4413»

Средняя цена: 15,1 тыс. рублей.

Грузоподъемность (кг)	5443
Длина троса (кг)	25
Напряжение (В)	12
Мощность (л.с.)	6
Вес (кг)	44

Кроме лебедки, троса и крюков в комплект входят пульты управления (радио и проводной). Двигатель у устройства достаточно мощный. Трос лебедки металлический, параметры 9,5 мм *25 м. Сможет поднять автомобиль массой более 2-х тонн. Предназначена для экспедиционных автомобилей, часто попадающих в экстремальные ситуации. Например, для внедорожников фирм УАЗ, НИВА и Тойота.

Трехступенчатый редуктор сделан из стали, что подтверждает качество и производительность лебедки. Блок соленоидов устанавливают разными способами. Устройство работает достаточно быстро из-за запатентованного тормоза и надежных шестеренок. Тяговое усилие – 5443 килограмма.

автомобильная лебедка Electric Winch 12 000 4413
Достоинства

• тормоз безынерционный удерживает редуктор от прокручивания;
• легко включить свободную размотку;
• два сальника на корпусе не дают попадать влаге в мотор и в редуктор.

Недостатки

Калибр ЭЛБ 1130

Средняя цена: 6 тыс. рублей.

Грузоподъемность (кг)	2500
Длина троса (кг)	10
Напряжение (В)	12
Мощность кВт	22
Вес (кг)	21

Напряжение питания, как и у предыдущей лебедки, а вот тяговое усилие намного меньше.

Крепление на фаркоп удобное, пристегивают к разным автомобилям. Кроме того, использовать можно вручную. Но трос недлинный: вытащить массивный внедорожник будет трудно, хотя производитель заявляет, подойдет для спецтехники.

автомобильная лебедка Калибр ЭЛБ 1130
Достоинства

• выгодная цена;
• способна поднять тяжелый груз.

Недостатки

Master Winch «MW 9500 12V»

Средняя цена: 30 тыс. рублей.

Грузоподъемность (кг)	4310
Длина троса (кг)	28
Напряжение (В)	12
Мощность (л.с.)	5,7
Вес (кг)	38

Еще одна хорошая автомобильная электрическая лебедка. Тяговое усилие здесь определяется из названия – 9500 ibs.

В комплекте есть трос из стали, крюк и ремень. В качестве дополнительных аксессуаров выступают кнопка аварийного выключения и гаситель троса. Можно присоединять к Газели, Ниве и различным автомобилям фирмы УАЗ. Производитель – Китай. Чаще лебедки производят именно там.

Master Winch MW 9500 12V
Достоинства

• высокая грузоподъемность;
• кнопка аварийного выключения.

Недостатки

Denzel LB-2000 52021

Средняя цена: 25 тыс. рублей.

Грузоподъемность (кг)	2260
Длина троса (кг)	24
Напряжение (В)	12
Мощность (кВт)	3,2
Вес (кг)	17

Автомобильная электрическая лебедка стационарного типа. С помощью нее можно вытащить из болота и внедорожник, и небольшой квадроцикл.

Оборудование использовать легко. Но в комплекте кроме лебедки и инструкции нет дополнительных аксессуаров. Как и другие модели, производится в Китае, в то же время – бренд немецкий. Трос длинный, это удобно.

Установить можно на кузов, бампер автомобиля, но это не главное. У нее есть ручка, с помощью которой переносят устройство и карабин на крючке, ловко захватывающий груз.

Denzel LB-2000 52021
Достоинства

• длинный трос;
• не тяжелая.

Недостатки

Как сделать более сложный и надежный вариант

Ручная лебедка способна справиться не с каждым грузом. Улучшенным ее вариантом считается устройство с электрическим приводом. Оно работает на электромоторе, существенно упрощающим процедуру передвижения груза.

Алгоритм изготовления электролебедки следующий:

1. Изготовление платформы. Для этого потребуются металлический профиль и пластинка из стали, имеющая толщину от четырех до пяти миллиметров. Они соединяются посредством сварочного аппарата, электродом диаметром 3 миллиметра. Вместо сварки можно применять болтовое соединение.
2. Обработка сварочных швов кругом для шлифования. Это позволяет устранить окалины и притупить кромки.
3. Проверка прочностных показателей сделанной рамы.
4. Изготовление катушки для намотки троса. Для этого потребуются 2 металлические пластинки и несколько шпилек с резьбой на обоих концах.
5. Подготовка трубчатых втулок для скрытия резьбы.
6. Создание крепления для звездочки, по которой будет перемещаться цепь.
7. Закрепление 2 дисков на валу, закрепление ступиц посредством болтового соединения. Это позволит лебедке равномерно вращаться.
8. Покупка маленького мотора, который позволит барабану вращаться.
9. Насадка второй звездочки на вал двигателя.

• Грунтовка и покраска всех элементов, которые подвержены коррозийному воздействию.
• Установка основных компонентов на платформу, разметка мест их фиксации. Двигатель нужно закреплять на салазках.
• Сверление пазов для крепежных компонентов посредством электродрели.
• Установка съемных колес для перемещения лебедки.
• Создание кожуха для защиты катушки.

Лебедку для гаража также возможно сделать из:

1. Автомобильного стартера. Тут вместо мотора устанавливается стартер, а также планетарный редуктор с движка для «Жигулей».
2. Трещетки. Здесь используется червячный агрегат, входящий в систему тормозов грузовиков.
3. Мотоцикла. Мотоциклетный мотор устанавливается на раму. Ведущая звездочка закрепляется на вале движка, а ведомая – на барабане.

Благодаря собственноручно сделанной лебедке автомобилист может существенно упростить процедуру перемещения предметов в гаражном помещении. Подобное устройство пригодится как при ремонте авто, так и при вытягивании застрявшего в грунте автомобиля.

Особенности применения

Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:

• При строительстве для подъема на высоту тяжелых грузов. Применяются как механические, так и электрические устройства.
• Для эвакуации погрязших в трясине автомобилей, тогда лебедка устанавливается на сами авто.
• В сельском хозяйстве для волочения и подъема на высоту бревен и прочих тяжелых предметов.

Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками. В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение. Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

• Прямоугольная труба для рамы.
• Вал для барабана, можно использовать трубку круглого сечения.
• Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
• Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
• Звёздочки — большая и малая. Цепь.
• Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
• Рычаг для привода.
• Трос с карабином.
• Сварка и электроды.
• Болгарка и шлифовальный диск к ней.
• Краска и грунтовка.
• Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.

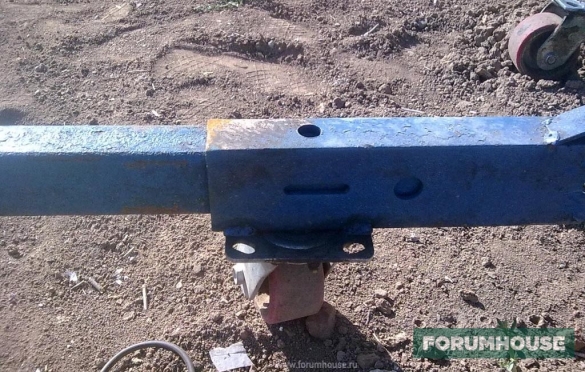

Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.

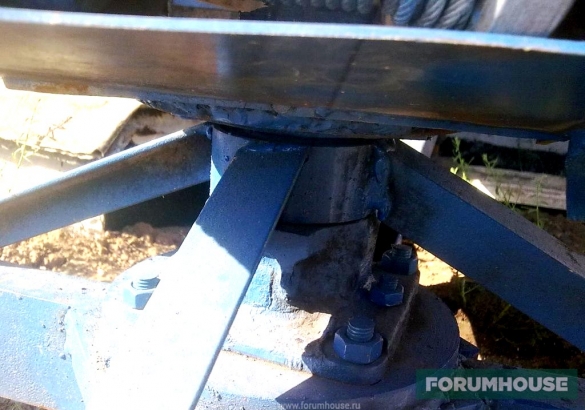

Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Как изготовить простую ручную лебедку своими руками? 7 этапов сборки устройства

Каждый владелец внедорожника знает, что лебедка — незаменимое устройство при передвижении по труднопроходимой местности. Лебедки бывают различных типов, благодаря чему можно обеспечить комфортное поднятие грузов различной массы и габаритов. Смонтированная ручная лебедка своими руками позволит получить оборудование, которое будет отличаться надежностью и невысокой стоимостью. Самодельное устройство просто смонтировать в домашних условиях и оно не потребует использования специальных деталей.

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей. Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества. Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Конструкция изделия

Для того чтобы изготовить самодельную лебёдку, следует для начала ознакомиться с перечнем основных деталей, которые используются для её изготовления. Основными элементами устройств, сделанных своими руками можно назвать следующие детали:

• барабан с тросом;
• двигатель;
• редуктор;
• основа (шасси).

Перед тем как начать сборку, следует всё для этого подготовить. Для начала рекомендуется разобраться со всеми нужными чертежами и электрическими схемами. В этом деле лучше не полагаться на свою память или пускать всю работу на самотёк. Затем нужно подготовить рабочее место и все инструменты, которые понадобятся в процессе работы.

Правила безопасного пользования ручной лебедкой

1. Запрещено прикасаться к крюку или тросу, когда на них действует растягивающая нагрузка, а также находиться рядом с ними или перешагивать.
2. Лебедку не следует нагружать, если на барабане осталось не более 5 витков троса, чтобы он не сорвался с крепления.
3. Чем меньше осталось троса, тем больше тяговое усилие, поскольку диаметр барабана уменьшается, а вращающий момент увеличивается.
4. Витки при намотке следует укладывать ровно и с натягом, чтобы канат пластически не деформировался.
5. Для вытаскивания машины у водителя всегда должны быть двухслойные перчатки, а на трос следует навешивать тросогаситель, а при его отсутствии – старую куртку.
6. Нельзя крепить трос к сухому дереву, которое может упасть на автомобиль.
7. Запрещено соединять стальной канат с удлинителями из других материалов, чтобы не произошел обрыв.
8. Для защиты деревьев или столбов от троса лебедку снабжают корозащитной стропой и шаклом, которые всегда должны быть в комплекте.

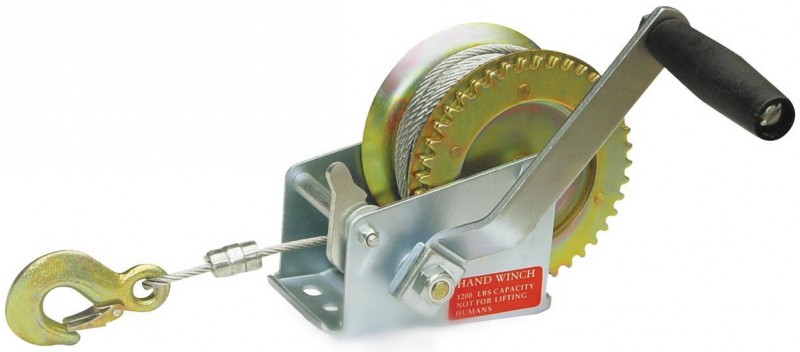

Описание и характеристики ручной лебедки

Ручная лебедка – устройство для перемещения грузов по горизонтали. Тали же передвигают тяжести по вертикали, то есть, снизу вверх. Однако, есть комбинированные модели, в которых два механизма совмещены.

Строение лебедки основано на барабане с намотанным на нее тросом. За него тянут грузы. Минимальная нагрузка для лебедок – 150 килограммов, а максимальная – 10 тонн. Сколько выдерживает конкретная модель можно проверить лишь опытным путем.

Производители заявляют грузоподъемность лебедок. Но, тот же опыт подсказывает, что китайские установки, к примеру, склонны выдерживать меньше нормы.  В соответствии с заявкой производителя работают, как правило, российские лебедки. Их, в основном, поставляет завод Армавира.

На пределе нагрузки у лебедок рвется трос. Подстраховываясь, избегают его металлических вариантов. Порвавшись и отпружинив, такие могут нанести серьезные увечья.

Предпочтительны канатные тросы. Их длина в лебедках разных моделей тоже разнится. Минимум – 1,5 метра, максимум – 10.

К барабану с тросом в лебедке прилагается передача в виде зубчатого привода, рычага с храповиком или винтового механизма. Они снижают нагрузку на трос.

Элементы передачи и барабан крепятся к раме. В ней есть пазы для цепи, протягиваемой к неподвижной опоре и закрепляемой на ней. Бывают, так же, рамы с болтовыми соединениями для крепления.

В отличие от электрической, ручная лебедка полностью автономна. Кроме заводских вариантов есть упрощенные самопальные. Любители езды по пересеченной местности, к примеру, возят с собой полуметровый отрезок трубы.

Его вбивают в грунт. К верхушке трубы крепят трос. В действие импровизированную лебедку приводят черенком лопаты или фомкой. Ухват осуществляют меж трубой и тросом.

Усилие прилагается большее, чем к заводским установкам. Однако, и на самой простой лебедке коэффициент полезного действия в разы больше, чем без механической подмоги.

Ручная лебедка, своими руками сделанная, работает только на тягу. Среди же заводских установок есть способные еще и плавно опускать груз. Если конструкция рассчитана не только на тягу по земле, но и подъем, их мощь разниться.

Передвигать в горизонтали легче, чем по вертикали. На упаковке указано 2/0,8 т.? Значит, лебедка способна тянуть по земле 2000 килограммов, а поднимать меньше 1000.

Случаи, когда используется ручная лебедка

В том случае, когда нельзя применить электрическую лебедку, то ручная подойдет как раз для этих же целей. Пользоваться таким устройством намного сложнее, но зато барабанная ручная лебедка, не зависит от источника электропитания. Чаще всего это бывают лебедки с зубчатым механизмом. Есть тяговые и монтажные принципы работы этих устройств.

Одни накручивают трос на вал, а вторые работают с помощью ремня. Те, у кого есть автомобиль, применяют ручные лебедки, когда нет места на капоте для установки электрической. Храповики которые имеются у ручных механизмов, используются чтобы фиксировать трос.

Лучшие ручные барабанные лебедки

Лебедка барабанного типа устроена из мощного барабана, на который намотан стальной трос и механизм, заставляющий его крутиться

Самое важное звено барабанного устройства – редуктор, шестеренчатый или червячный. Важно отметить, что червячное устройство более безопасно, так как оснащено наиболее надежным стопорным элементом

Однако имеет большие габариты, но тянет намного меньший по своей массе груз, чем шестеренчатый аналог. При выборе барабанного аппарата необходимо выбирать устройство с тяговыми характеристиками порядка 1 тонны – это практично и выгодно. В эту категорию попали 4 номинанта с лучшими показателями.

Ермак TRT 1301CL

Ручная барабанная лебедка с шестеренчатым редуктором. Удобный монтаж на любой поверхности с подготовкой на опорной части под крепление. Усиленный металлический корпус, барабан покрыт сверхпрочным покрытием. Для вращения барабана предусмотрена удлиненная Т-образная рукоять, что значительно облегчает физическое напряжение при проведении работ. Стальной крюк с фиксатором крепко держит строп. Отличается водонепроницаемостью, прочностью, универсальностью. Небольшой недостаток – тяжелая намотка троса из-за плохого вращения барабана.

Утолщенный диаметр лебедки – 7 мм. За счет этого может легко выдерживать повышенную нагрузку. Автоматическая тормозная система. Длина стального троса 10 м, диаметр 7 мм. Тяговая нагрузка  – 1350 кг, грузоподъемность – 550 кг, вес 6.4 кг.

Достоинства

• Качественная сборка;
• Универсальность;
• Диаметр троса 7 мм;
• Хорошая износостойкость;
• Приемлемая цена.

Недостатки

Тяжелая ручная намотка.

Tundra

Самый компактный механизм барабанного типа. Главные  преимущества барабанного устройства с ручником – небольшой вес и разноплановая возможность эксплуатации. Двойное храповое колесо повышает надежность, безопасность в работе. Металлический  трос обеспечивает максимально возможную тягу. Тяговая нагрузка в 1400 кг, легко помогает перемещать грузы. Основной плюс – универсальность, ее используют, как в строительстве, так и на бездорожье. Ручной привод обеспечивает удобное перемещение тяжелых предметов в горизонтальной плоскости. Механический аппарат Tundra категорически запрещается применять для поднятия грузов по вертикали. Металлический трос диаметром 4.5 мм, длина – 10 м, вес – 3.4 кг.

Достоинства

• Многофункциональность;
• Высокая прочность ремня;
• Маленький вес;
• Компактные габариты;

Недостатки

Запрещен подъем груза по вертикали

Многие пользователи отдают предпочтение этой модели за то, что она хорошо справляется со сложными задачами, не занимает много места, быстро вводится в рабочее состояние.

Falco

Лебедка барабанная ручная считается недорогим тяговым агрегатом.  Храповой механизм оснащен надежной «собачкой». В левой части расположена крепкая удобная рукоятка с фиксатором, при помощи которого барабан можно закрепить в нужной позиции. Передаточное число зубчатого механизма четыре к одному. Отличительным параметром считаются компактные габариты и небольшой вес. Благодаря небольшим габаритам не занимает много места, просто монтируется и демонтируется. Максимальная тяговая нагрузка – 450 кг, металлический трос диаметром 5 мм, длина – 10 м, вес – 4,5 кг.

Достоинства

• Простой монтаж/демонтаж;
• Малый вес – 4,5 кг;
• Поддается ремонту в полевых условиях;
• Выносливая;
• Компактные габариты.

Недостатки

• Скромные внешние характеристики;
• Нет защитного кожуха.

Согласно отзывам, Falco всегда приходит на помощь водителям в экстремальных ситуациях. Безотказная, имеет хорошие тяговые показатели, быстро монтируется.

Лучшие автомобильные манометры

Калибр ЛБ-540

Малогабаритный ручной механизм барабанного типа, предназначен для перемещения груза в горизонтальной плоскости. Самая компактная модель из всего рейтинга, небольшой вес, всего – 3,2 кг. Легко переносить, монтировать и демонтировать. Развивает передаточное усилие четыре к одному. Модель оснащена двусторонним храповым механизмом подъем/опускание. Храповик рассчитан на работу в трех положениях: нижнее – для скручивания троса под нагрузкой, среднее – для работы без нагрузки, верхнее – при закреплении и перемещении грузов. Стальной трос диметром 4.8 мм, длина – 8 м, грузоподъемность – 540 кг.

Достоинства

• Малые габариты и вес;
• Трехпозиционный храповой механизм;
• Простой монтаж;
• Долгий срок службы.

Недостатки

Неудобная пластиковая ручка на рукоятке.

В отзывах пишут, что при регулярном использовании агрегата пластиковая ручка на рукоятке имеет свойство прокручиваться. Впоследствии требует замены или дополнительного крепежа.

Типы самодельных лебёдок

Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.

Самодельные лебёдки для автомобилей могут быть:

• электрические;
• гидравлические;
• ручные.

Гидравлический привод

Лебёдка гидравлическая считается более сложным механизмом, так как обладает некоторыми дополнительными элементами, а именно: гидроприводом, баком для масла и масляным насосом. Само устройство является довольно громоздким, так что собрать его труднее, чем устройства других типов. Но у гидравлической лебёдки есть два больших преимущества: она потребляет меньше электроэнергии, но в то же время обладает большей мощностью, чем другие механизмы. Обычно лебёдки такого типа монтируются на очень крутые внедорожники, а также на тракторы и мотоблоки.

Электрический привод

Как правило, лебёдку с электрическим приводом встретить можно намного чаще, так как она является самым популярным вариантом у мастеров, которые собирают эти устройства вручную. Объяснить столь высокую популярность можно высоким КПД и простотой всей конструкции. В качестве привода можно использовать как электродвигатель, так и тракторный или автомобильный генератор. Генератор следует подключить таким способом, чтобы он впоследствии работал, как двигатель. Если в устройстве лебёдки использовать стартер, то само устройство получится более компактным. Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии, но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.

Механический привод

Устройство с данным приводом работает по тому же принципу действия, по которому работают и другие варианты конструкции данного устройства. Главным минусом механического привода является его габариты — он является довольно громоздким. Кстати, это самый большой привод из других вариантов устройства. Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.

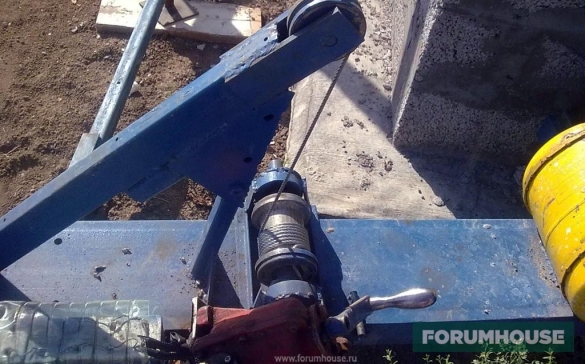

Самодельная лебедка из стартера автомобиля

Достаточно зафиксировать трос лебедки за любое недалеко расположенное дерево и включить ее, чтобы транспортное средство свободно выбралось из какой угодно болотистой местности. Но если джип, на пример, УАЗ, имеет возможность одолеть распутье без применения выручки со стороны, то обычные легковые автомобили, хозяева которых зачастую едут в то место, где дороги отсутствуют как класс, бывают не в столь выигрышном положении. Без помощи лебедки они не смогут выбраться, даже если застрянут в неглубокой луже. Лебедка обойдется в приличную сумму денег, но в состоянии вытянуть из трясины и массивный автомобиль. Позволить себе приобрести сильную и малогабаритную модель сможет далеко не любой владелец машины. Хорошим выходом из сложного положения стало бы изготовление лебедки из автомобильного стартера.

Значительное число автомобилей, построенных для езды по пересеченной местности, обладают большим клиренсом и весьма мощным мотором. Это позволяет им без особых усилий преодолевать сложные дорожные препятствия. Но бывают такие ситуации, что несмотря на мощные характеристики внедорожников, они все-таки не в силах вытащить сами себя из трясины. Чтобы не пропасть в безнадежной переделке, такие автомобили еще на автозаводах могут дополнительно снабжать сильными электрическими лебедками, как добавочной функцией. Это значительно увеличивает шансы транспортного средства своими силами одолеть непролазное бездорожье.

Устройство лебедок

На практике, лебёдка может иметь разную конструкцию, выглядеть по-разному, совершенно по-разному работать. Но, какой бы тип лебёдки вы не выбрали, у неё всегда будут общие конструктивные элементы. Это, например, металлический трос, который рассчитан на определенный вес, имеет длину от 10 до 50 метров. Трос, в каком-то моменте, задаёт область эксплуатации механизма.

Трос наматывается на барабан. Здесь он укладывается специальным образом, не запутывается, что облегчает повторный процесс эксплуатации. За наматывание на трос отвечает втулка, которая подключена к двигателю. Двигатель, в зависимости от его мощности, задаёт область работы инструмента.

Чем мощнее лебедка барабанная, тем на больший вес она рассчитана. Что касается двигателя, то он возвращает барабан либо по часовой стрелке, либо против часовой стрелки. Все это зависит от того, какая задача стоит перед инструментом, опускать или поднимать груз. Последнему соответствует крутящий момент двигателя.

В зависимости от конфигурации инструмента, лебедка должна иметь корпус, состоящий из металла. Этот корпус должен быть надежно зафиксирован к неподвижной поверхности, которая в то же время, является еще и тяжелой. Если лебедка имеет подвесной принцип монтажа, то она крепится к металлической или деревянной балке.

За облегчение крутящего момента двигателя отвечает зубчатая передача. Она позволяет передавать нагрузку от поднимаемого веса, снимая её с двигателя и передавая на зубчатый механизм.

Все перечисленные компоненты, так или иначе, отвечают за конфигурацию работы системы. Современный рынок предлагает множество различных вариантов, в том числе есть и те, которые способны выдерживать более 10 тонн, некоторые даже более 15.

Выбирая лебёдку, смотрите на принцип ее установки, учитывайте максимально возможный подъемный вес, отдавайте предпочтение производителям, которые проверены временем, поскольку их тросы гарантированно выдержат указанную нагрузку.

Для чего применяют электрические и ручные тали и лебедки

Даже если нет дома, но есть гараж, то уже имеется необходимость воспользоваться тяговым устройством, например чтобы вынуть мотор из автомобиля. Обычно для таких целей используют таль. Но можно придумать как это сделать с помощью лебедки.

Осталось только прикрепить раму, но это надо делать в случае, когда уже есть вмонтированный швеллер. Можно посредством лебедки или тали сделать подъемное устройство.

Для этого необходимо найти с помощью чего будет цепляться двигатель, а также крановую тележку лебедочного типа, которую потом нужно подогнать под швеллер. На фото показано, как с помощью ручной лебедки, можно соорудить подъемный кран.

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

• Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
• Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
• Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
• Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

поворотный узел – ступица от грузовика;

стрела сделана из трубы диаметром 75 мм;

выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

основание башни – «200-й» швеллер;

червячные редукторы для стреловой и грузовой лебёдки.

трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Итог

Автомобильных лебедок для внедорожников сегодня большое количество. Выбирайте модель в зависимости от того, на каком автомобиле вы передвигаетесь, куда поедете и какой суммой располагаете. Не забудьте также и о дополнительных аксессуарах, которые пригодятся при езде по бездорожью.

• Далее Когда и как обжаловать штраф ГИБДД: оформление и нюансы процедуры
• Назад Строим гараж своими руками: поэтапное руководство и видео

• Новости / Рейтинги

  3 Окт, 2019

• 3 Окт, 2019

• 2 Окт, 2019

• 1 Окт, 2019

• Кроссоверы BMW / Новости

  30 Сен, 2019

• 30 Сен, 2019

• 13 Апр, 2019

• 12 Мар, 2019

• 17 Фев, 2019

• Новости / Справочная информация

  22 Июн, 2019

• 11 Апр, 2019

Популярные кроссоверы

Кроссоверы Acura Кроссоверы Audi Кроссоверы BMW Кроссоверы Cadillac Кроссоверы Chevrolet Кроссоверы Chery Кроссоверы Citroen Кроссоверы Dodge Кроссоверы Ford Кроссоверы Honda Кроссоверы Infiniti Кроссоверы Jeep Кроссоверы Hyundai Кроссоверы Kia Кроссоверы Lexus Кроссоверы Lada Кроссоверы Land Rover Кроссоверы Mazda Кроссоверы Mercedes Кроссоверы Mini Кроссоверы Mitsubishi Кроссоверы Nissan Кроссоверы Porshe Кроссоверы Peugeot Кроссоверы Opel Кроссоверы Renault Кроссоверы Ssang Yong Кроссоверы Skoda Кроссоверы Subaru Кроссоверы Suzuki Кроссоверы Toyota Кроссоверы Volkswagen Кроссоверы Volvo
