Гусеница для снегохода своими руками чертежи

Изготовление своими руками гусениц для мотоблоков

Мотоблок может стать незаменимым помощником в огороде, если не встанет ровно по центру участка памятником, который придётся долго выкапывать. Но если заранее подготовиться к весенним работам, подобного варианта можно легко избежать. Так из чего же изготовить самодельные гусеницы на мотоблок?

Здесь есть различные способы. Для подобной работы можно использовать транспортёрную ленту, приводные ремни автомобилей с цепями или даже обычные покрышки. Сегодня мы расскажем о каждом из этих вариантов подробно, а решать, какие именно гусеницы лучше, предоставим уважаемому читателю.

Модуль для мотоблока: гусеницы из транспортёрной ленты и цепей

Если говорить о мотоблоке на гусеничном ходу, то этот вариант можно назвать наиболее оптимальным к использованию. Изготовление модуля не представляет особых сложностей и не требует большого количества инструментов или дорогостоящего материала. Конечно, для вездехода такие гусеницы не подойдут по причине невысокой прочности, а вот для мотоблока − в самый раз.

Для того чтобы увеличить срок службы такой гусеницы, транспортёрная лента прошивается по краю толстой леской. Это поможет избежать разлохмачивания корда ленты. Для соединения торцов полос лучше использовать рояльную петлю. Обычное прошивание даже самыми прочными материалами очень недолговечно.

Статья по теме:

Какой мотоблок лучше: цены, отзывы. В статье мы узнаем какое устройство лучше после ознакомления с конструкцией, видами приборов, потенциальными возможностями современных моделей, отзывами владельцев, средними ценами и дополнительными рекомендациями.

Гусеницы для мотоблока своими руками из автомобильных покрышек большого радиуса

Если дополнительная пара колёс ещё не была установлена, то у мастера появляется возможность использовать в качестве гусянки покрышку от трактора или погрузчика. Удобство подобного варианта в том, что сшивать уже ничего не надо. Ведь покрышка уже имеет замкнутую форму. Рассмотрим, в каком порядке производятся подобные работы.

Для начала покрышку нужно подготовить. При помощи острого ножа, периодически смачиваемого мыльной водой, необходимо вырезать внутренние части покрышки, оставляя лишь «беговую» полосу

При этом особое внимание следует обратить на высоту протектора. Чем она больше – тем лучше

Ведь именно тракторный протектор будет играть роль грунтозацепа.

ФОТО: drive2.ru Из покрышки получаются неплохие гусеницы

Когда полоса вырезана, можно приступать к замерам и установке ведомой пары колёс. Впоследствии останется только натянуть готовую гусянку на колёса при необходимости.

Ремни и цепи для изготовления гусеницы к мотоблоку

Для изготовления таких гусениц используются приводные моторные ремни, которые соединяются между собой при помощи стальных грунтозацепов. При этом вдоль гусеницы фиксируется цепь. Она служит в качестве ведомого элемента, который будет вращать звёздочка.

В результате должно получиться кольцо с одним или двумя рядами цепей по внутренней окружности.

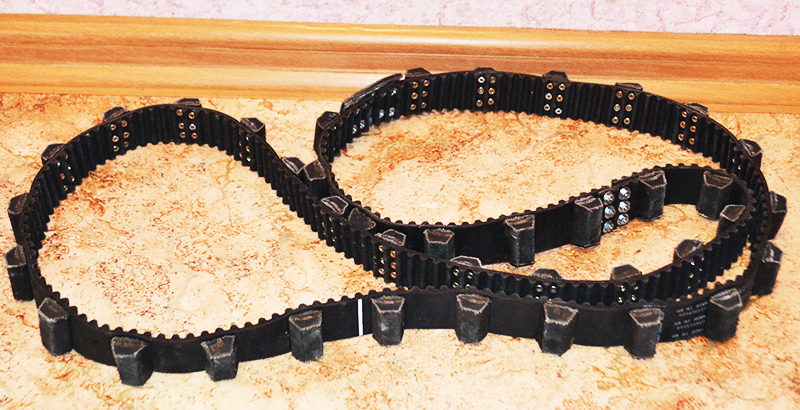

ФОТО: qpprosto.ru Интересный вариант из ремня ГРМ ДВС

Статья по теме:

Самые надежные и популярные культиваторы и мотоблоки: разновидности и средние цены, обзор популярных брендов, секреты правильного выбора устройства для дачи и сада — в нашей публикации.

Пример изготовления и установки гусениц на мотоблок: пошаговая инструкция

Наверняка у многих начинающих мастеров возникает вопрос, каким образом установить самодельный гусеничный привод на мотоблок. В пошаговой инструкции мы попробуем разобраться с этим вопросом на фотопримерах.

По сути при небольших затратах сил и времени можно создать своими руками вездеход на резиновых гусеницах, проходимость которого будет определяться только шириной колёс, используемых для основы.

Подробнее ознакомиться с мастер-классом по изготовлению и монтажу гусеничной приставки к мотоблоку, будь то «Нева» или иной агрегат, можно в этом видео.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Траспортная лента

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны. Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Автомобильные покрышки

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Схема

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

Гусеницы для мотоблока своими руками

Из чего можно изготовить гусеницы

В наши дни многие люди пытаются своими руками разработать и изготовить импровизированные вездеходы, но очень проблематично сделать гусеницу для мотоблока, так как она должна быть легкой и прочной одновременно. Ниже мы приведем несколько способов осуществления этой идеи.

Для изготовки гусеничного модуля для мотоблока можно использовать подручные средства. Самый простой способ – сделать самодельные гусеницы с помощью втулково-роликовой цепи и транспортной ленты.

Для того, чтобы изготовить гусеницу своими руками из этих материалов, вам не понадобятся специальные инструменты или станки. В целях продления срока службы самодельные гусеницы из транспортной ленты и цепи можно прошить с края леской. При прошивке соблюдайте шаг в 1-2 см.

Соединить ленту в кольцо можно различными способами:

• вы можете использовать шарнир, который будет схож с рояльной петлёй;
• можно сшить края ленты, однако этот способ будет ненадежным.

Совет: Толщину будущей гусеницы подбирайте в зависимости от мощности вашего мотоблока.

Для высокомощных агрегатов можно использовать ленту толщиной 7-15 мм. Ее также используют для сельскохозяйственной техники. Однако помните, что ставить такую ленту нужно аккуратно, так как её вес достаточно большой.

Гусеницы из шин

Следующий способ изготовки подобного узла передвижения своими руками – с помощью старых автомобильных протекторов машины либо трактора. Такая гусеничная приставка к мотоблоку достаточно практична и проста в изготовлении. Ещё к преимуществам данного способа можно отнести отсутствие необходимости изготовления специальных грунтозацепов.

Для начала вам необходимо вырезать своими руками из старой шины дорожку с протектором и тщательно отделить её боковые поверхности. Отрезать боковую поверхность достаточно проблематично. Вручную это можно произвести с помощью хорошо заточенного ножа.

Однако, в таком случае, процесс может затянуться, и вряд ли вы отрежете боковую часть качественно и аккуратно. На помощь может придти обыкновенный электролобзик. Лучше всего использовать пилку с мелкими зубьями. Для того, чтобы уменьшить трение полотна электролобзика, периодически смачивайте его водой либо специальным мыльным раствором.

После того как вы сняли борта, при необходимости уберите лишние слои с изнаночной стороны вашей заготовки. Это необходимо сделать, если получившаяся дорожка слишком твёрдая.

Совет: Если вы заметили, что рисунок протектора не подходит – лучше заново нарежьте новые грунтозацепы.

Получившаяся гусеница отлично подойдет для вашего мотоблока, так как она уже изначально будет иметь замкнутый контур, следовательно, её надёжность будет выше. Среди минусов узла передвижения из шин можно отметить ограниченную ширину. Хотя этого недостатка можно избежать, если вы используете сдвоенный или строенный протектор.

Вездеход из ремней и цепей

Ещё одним простым способ считается изготовление гусеницы из ремней своими руками. Данный способ отличается своей простотой и удобством. Для изготовления гусениц для мотоблока из ремней используйте те, у которых клиновидный профиль. Соединять их воедино нужно с помощью грунтозацепов, которые прикреплены к ремням винтами либо заклёпками.

Более надежной будет гусеница, сконструированная из старых, ненужных одинаковых цепей. Они наверняка будут валяться у вас или у соседей в сарае. На одну такую ленту понадобятся две цепи:

• берут изделия необходимого размера;
• разжимают последние звенья и сворачивают цепи в кольца;
• края зажимают и заваривают.

Скрепляют кольца-цепи самодельными грунтозацепами, выполненными из толстых стальных (железных), заранее просверленных пластин. Их накладывают на одноименные звенья цепи с двух сторон и зажимают болтами и гайками.

Желательно, чтобы пластины обращенные к земле были толстые, чтобы головка болта была утоплена в ней полностью

Проходимость Нивы на гусеничном ходу

Установив гусеницы на Ниву, владельцы отмечают достаточно много положительных сторон такого хода:

• Значительное увеличение ее проходимость, если сравнивать со стандартной комплектацией внедорожника. Единственным ограничением проходимости машины будет служить дорожный просвет, так как его величина не превышает 30 см, если не ездить по глубокой колее, то предел проходимости гусеничной Нивы можно сравнить с трактором «Беларусь»;
• Скорость автомобиля во время передвижения по песчаной, болотистой местности и высокому снежному покрову может достичь 80 км/ч;
• А в целом, движение по бездорожью на гусеничном ходу будет значительно комфортнее, чем у Нивы на колесах.

Появившийся более 100 лет тому назад гусеничный ход, показав свои неоспоримые преимущества по проходимости перед колесным ходом, имеет также и теневые стороны:

• Нива на гусеничном ходу с трудом будет переезжать упавшее стволы деревьев и другие подобные препятствия;
• Гусеничный ход неприемлем для местности с резким перепадом высот, холмами и косогорам, трансмиссия и система подрессоривания машины может не выдержать, так как общей площади гусеничного модуля недостаточно для машины такого размера, поэтому лучше всего ездить преимущественно по заснеженному полю или ровной местности.
• Высокая стоимость комплекта гусениц;

Так или иначе, решение о покупке гусениц каждый владелец Нивы принимает сам, исходя из своих финансовых возможностей и целей использования машины. Если автомобиль чаще всего используется для передвижения по магистральным трассам, то покупка гусениц для одной поездки — достаточно дорогое удовольствие. А для людей, увлекающихся охотой и рыбалкой, подобная модификация Нивы будет настоящим подспорьем, так как увеличенная проходимость внедорожника в суровых дорожных условиях позволит уверенно и безопасно освоить новые рыбные места и попасть на дальние кордоны.

В данной теме предлагаю выкладывать программы, интересные документы и книги в помощь для расчетов в строительстве гусеничных вездеходов.

Yury (Eriko)
 Программа для расчета скорости вездехода!!!

Самодельные (Rodman)
 Металлический калькулятор!!! Расчет веса проката!! http://yaruse.ru/calc

Yury (Eriko)
 Всё про ТАНКИ!!! http://armor.kiev.ua/Tanks/

Самодельные (Rodman)
 Подбор подшипников.

http://www.avtobukvar.ru/servise/podbor_podshipnikov_..

Самодельные (Rodman)
 Конструкция быстроходных гусеничных машин. http://yadi.sk/d/Vcu2hWJgEAGak

Самодельные (Rodman)
 Скачиваемые книги тех литература!!! http://www.htbook.ru/load/0-1

Самодельные (Rodman)
 Расходники для плазмы. http://www.trafimet.ru/sopla_3/

Самодельные (Rodman)
 Расчет скорости лодки. http://www.motolodka.ru/scripts/spvint.htm

Yury (Eriko)
 Расчет нагревателя

Yury (Eriko)
 Расчет звёзд.

Самодельные (Rodman)
 Дамир, Лови. Чертежи ВОМ ГП

Yury (Eriko)
 Кто силён в английском сделайте перевод для данной программы. Есть файл установки но выложить не могу размер больше 200 мб. Программа для расчета разверток (дисков колёс)

Yury (Eriko)
 Вот сайт программы. https://www.conelayout.com/

Yury (Eriko)
 Деление окружности на равные части. При изготовлении ведущей звёздочки. http://graph.power.nstu.ru/ata/gp/geom/001/geometr_02..

Yury (Eriko)
 Системы поворота гусеничной техники (перевод) https://translate.google.ru/translate? sl=en&tl=ru..

Yury (Eriko)
 Нужная тема на Луноходов НЕТ, http://lunohodov.net/forum/viewtopic.php? t=1258&p..

Самодельные (Rodman)
 Регистрировать самоделку не надо, если не ездить по дорогам общего пользования.

Самодельные (Rodman)
 http://promtk.com/calc/pressure Интересно!!!

Самодельные (Rodman)
 Давление на грунт различных транспортных средств, кгс/см2 Лыжник 0, 025 Jeep Wrangler, «Нива» на гусеницах Wheeltracks 0, 159 Jeep Wrangler, колеса 31х10, 5, давление 0, 5 атм 0, 58 ВАЗ-2121 «Нива», колеса 31х10, 5, давление 0, 5 атм 0, 48 Гусеничный вездеход ГАЗ-34039 0, 22 Гусеничный вездеход «Бобр» 0, 22 Гусеничный вездеход «Ухтыш» 0, 15 Трелевочный трактор ТЛТ-100А 0, 3 Бронированный вездеход МТ-ЛБМ 0, 46 Сочлененный вездеход «Витязь» ДТ-10П 0, 24 Снегоболотоход «Нива — Марш» на пневматиках сверхнизкого давления 0, 20

Tags: Самодельные гусеницы на ниву своими руками чертежи

Принцип конструкции

Сейчас продаются как бы блоки на все четыре колеса авто, просто убираем стандартные колеса, прикручиваем специальные переходники на ступицы – одеваем гусеницы.

Нет, они не большие, а соответствуют именно размерам вашего авто, просто помещаются в стандартные арки колес, есть варианты даже на легковые автомобили, хотя это немного абсурдно.

Конструкция также проста, имеется треугольная металлическая мощная рамка, с пятью (иногда больше) парами катков внизу и одним большим сверху. На которые одевается гусеница, сделанная по специальной технологии (многие скажут — похожа на резину), однако это не совсем так, износостойкость и эластичность на высоком уровне, они остаются мягкими даже при минусовой температуре. Конечно состав материала вам никто не выдаст.

В верхний «большой» каток, устанавливается стандартная ступица колеса и сажается на жесткую сцепку, таким образом, ступица вращаясь будет передавать вращение всей конструкции, вот вам и вездеход готов. Большим плюсом остается то что можно поворачивать руль как на обычном авто с колесами, также когда нужно просто снимаем гусеницы и одеваем обычные колеса.

Гусеничная система Track N Go

Гусеницы Track N Go предназначены для установки НА колёса автомобиля, а не ВМЕСТО них. Канадские гусеничная система, вернее – вездеходные гусеничные движители – снабжены приводом, который передаёт вращение ведущих автомобильных колёс на ВГД. Производство и продажа гусеничных модулей TrackNGo осуществляется в течение 6-7 месяцев после 100% предоплаты.

Гусеничный ход является универсальным и может использоваться практически на любом транспортном средстве, оснащённым колёсными адаптерами и стопор-бамперами. Для установки потребуются: 1-2 взрослых человека, 15 минут времени и два складных трапа, которые позволяют установить весь комплект гусениц в полевых условиях на все четыре колеса машины.

Гусеницы TrackNGo допускается устанавливать на внедорожники и пикапы с колёсной формулой 4×4, полноприводные легковые авто, а также на другие транспортные средства, которые оснащены мощным двигателем (желательно, V6 или V8, 5 л), коробкой передач «Автомат» с HI и LO режимами, автоматической блокировкой дифференциала оси заднего моста.

Ширина автомобильной покрышки должна быть 330 мм, а её наружный диаметр 780-875 мм. Рекомендуется использовать зимние шины, имеющие мягкий регулярный протектор. Не рекомендуются, но допускается использовать внедорожные или всесезонные покрышки, но без шипов. Если транспортное средство оборудовано посадочной подножкой, то её придётся демонтировать.

Помимо всего прочего, автотранспортное средство должно иметь в стандартной комплектации или возможность опционально дополнить его пониженной передачей (4L). Это условие обязательно! Перед тем, как купить гусеницы на автомобиль, убедитесь в этом! Для использования гусеничных движителей Track N Go автомобиль должен соответствовать данному требованию!

Плюсом, для наиболее оптимального функционирования гусеничной системы в глубоком снегу, будет наличие у автомобиля или другого транспортного средства блокировки переднего дифференциала, а для движения по глубокому снежному покрову на более высокой скорости положительным моментом станет наличие системы трансмиссии, оборудованной интенсивным режимом охлаждения.

Автомобильные гусеничные траки системы «Track N Go» изначально создавались для эксплуатации по снегу, но также они могут быть использованы летом по грязи и болотистой местности. Кроме этого, автомобиль на таких гусеницах может передвигаться по «сухому» бездорожью и по дорогам с твёрдым покрытием, НО на небольшие расстояния (не более 15 км), с максимальной скоростью не более 50 км/ч.

Автомобиль на гусеницах TrackNGo на автостраде может развивать скорость до 60-70 км/ч, тогда как по снегу, в зависимости от глубины снежного покрова и его свойств, машина способна двигаться со скоростью 15-65 км/ч. Такие ВГД, независимо от направления движения транспортного средства, обеспечивают ему одинаково высокую проходимость как вперёд, так и назад.

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

ФОТО: rosvezdehod.ruБолотоходы очень популярны у охотников и егерей

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Watch this video on YouTube

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

ФОТО: nifhi.mrc51.ruТакие гусеничные снегоходы собираются умельцами

Самодельный мини-трактор на гусеницах: из чего сделать своими руками

Самым лучшим мини-трактором можно назвать модернизацию мотоблока. Если владелец не желает самостоятельно ставить его на гусеничный ход или для этого попросту нет времени, вполне можно приобрести необходимые узлы.

А после того как гусеницы для мотоблока «Нева» или любого иного приобретены, можно цеплять к нему различное навесное оборудование (плуг, окучник, плоскорезы). Цены на небольшие гусеницы для мотоблоков не слишком высоки, в отличие от длинных элементов, используемых в более крупной технике.

Предлагаем посмотреть в видеообзоре, как выглядит и работает мотоблок на гусеницах.

Watch this video on YouTube

Самодельный вездеход на гусеничном ходу: болотоход своими руками

Вездеходы-болотоходы − это вообще отдельная история. Для многих охотников и рыболовов изготовление вездехода из мотоблока («Нева» или любого другого) на сегодняшний день остаётся единственным выходом. Приобретение подобной техники не каждому по карману. К тому же самодельный агрегат проще ремонтировать в дороге, если сам его собирал по винтику.

Предлагаем Вашему вниманию несколько фотопримеров интересных самоделок из мотоблоков и бензопил, поставленных на гусеничный ход.

ФОТО: hewic.ruvegity.ru.netФОТО: guns.allzip.orgНу, а теперь – бонус: несколько фотографий, демонстрирующих высоту полёта фантазии наших умельцев и примеры воплощения её в жизнь.

1 из 6

ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: twitter.com
ФОТО: avatars.mds.yandex.net

Альтернатива от Челябинского тракторного завода

В Челябинском тракторном заводе был собран из 5-тидверной Нивы внедорожник на гусеницах особой проходимости — «Метелица». Если сравнивать с другими гусеницами, то данный вариант из челябинского завода стоит значительно дешевле.
Самый бюджетный вариант такого гусеничного модуля стоит около 100000 рублей. Он также устанавливается на Ниву довольно просто, правда время установки составляет более 2-х часов. Но зато Нива с таким гусеничным модулем сможет передвигаться даже по воде, если использовать специальные понтоны, которые быстро снимаются.

Поэтому, после того, как внедорожье закончилось и пришло время ехать по дороге – можно поставить обычные колеса на Ниву и двигаться по дороге. Если установить на машину данный гусеничный модуль, то совокупная масса авто составит примерно 2 тонны, а также есть возможность прицепить прицеп с грузом весом в 1 тонну.

Технические характеристики гусеничного модуля «Метелица»

«Метелица» считается экономичной, устойчивой и имеет высочайшую проходимость. Она наделена собственной трансмиссией и системой управления, которые при установке никак не изменяют базовых характеристик автомобиля. Гусеничная платформа обладает следующими параметрами:

• общий вес платформы – около 900 кг;
• материал гусениц – сочетание металла и резины;
• клиренс – 35 см, ширина платформы – 2,45 м, длина – 3,95 м;
• давление на поверхность – 0,07 кг/см3;
• поперечный преодолеваемый угол – 170, продольный – 300;
• предельная величина скорости по бездорожью или заснеженной поверхности – 50 км/час, по воде – до 5 км/час;
• ширина каждой гусеницы – не более 0,8 м (конструкцией предусмотрено отключение одной из гусениц при повороте, что обеспечивает маневренность).

В целом, гусеничная платформа «Метелица» обладает превосходными техническими параметрами, позволяющими достигать очень хорошей скорости там, где, к примеру, обычный гусеничный трактор в силу своей массы не проедет.

Лучшие модели

Давая обзор оптимальным моделям гусеничных вездеходов, стоит упомянуть шведскую технику BV206. Изначально военное устройство выполнено в двухзвенном сочлененном формате. Аппарат отличается маневренностью и пригоден для самых разных ситуаций. Любопытно, что эта модель с полным основанием может быть отнесена и к продукции российского производства. Лицензионную копию называют просто и бесхитростно – «Лосем».

Если говорить про собственные модели разработки России, то необходимо выделить вездеход Sherp. Это устройство знакомо во многих странах мира, и его реализуют даже в Канаде. Важная особенность — запатентованная фирменная резина, состав которой держится в коммерческой тайне. Предусмотрено равномерное перераспределение воздуха при повреждении одной из шин. Вездеход комплектуют японским дизельным мотором, обеспечивающим скорость по грунтовой лесной дороге до 50 км/ч.

Еще одна отечественная модель – «Охотец». Устройство оснащают одноцилиндровым карбюраторным двигателем марки Lifan. Мощность привода варьируется от 13 до 24 л. с. Можно подать индивидуальный заказ на установку мотора марки Mazda, но это неизбежно удорожает готовое изделие. Весит вездеход 500 кг, то есть его перевозка в прицепе или в кузове фургона вполне возможна.

Если мотор производства Китая не слишком нравится, можно посмотреть на другую новинку — вездеход «Кержак». Эта модель рассчитана на перемещение и по снежной целине, и по пересеченной местности. Технику используют многие люди — от рыболовов до профессиональных спасателей. Кабина та же самая, что и у популярной ГАЗели, только слегка доработана. На «Кержак» ставят шины особо низкого давления.

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются

Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине

В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Вывод

Гусеницы вместо колес отлично подойдут для передвижения по глубокому снегу и в условиях тяжелого бездорожья. С этой же задачей могут справиться шины сверхнизкого давления, однако их установка потребует серьезных изменений конструкции автомобиля. Гусеничный модуль можно установить менее чем за полчаса на любой серийный автомобиль, кстати не обязательно полноприводный, а после преодоления тяжелого участка снова перейти на колеса. В этом и заключает его основное преимущество по сравнению с шинами сверхнизкого давления.

Гусеница на авто

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

1. транспортерная лента
2. профтруба прямоугольного сечения
3. болты, гайки, шайбы, гровера
4. арматура

Инструменты

1. сварочный аппарат
2. болгарка
3. дрель
4. самодельный дыракол
5. набор гаечных ключей
6. молоток
7. станок для опрессовки траков

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)
