Чем Toyota RAV4 с CVT отличается от версии с МКПП и АКПП

Коробка с постоянно изменяемыми передачами – даже сегодня это словосочетание наводит страх на неопытных автолюбителей, незнакомых с устройством и принципом работы бесступенчатой трансмиссии. Мы привыкли, что на обычных коробках задействован планетарный механизм переключения передач, но уже в вариаторе такие передачи физически отсутствуют. В основе его конструкции заложены два шкива с конусами, соединенные между собой цепью или ремнем. Казалось бы, простая конструкция с ограниченным набором механизмов, а значит ломаться в ней нечему. Но, к сожалению, первые модификации CVT получились неудачными, отсюда и ненадежными. Появлявшийся гул подшипников уже после 50 тыс. км наводил страх на автолюбителей. Одна часть водителей продолжала эксплуатацию авто даже с посторонним шумом, другая была вынуждена в срочном порядке ехать в СТО на диагностику.

Когда за окном 2020 год, о вариаторе известно гораздо больше информации. Да и многие водители на собственном опыте за это время смогли убедиться, что вариаторные коробки на современных моделях авто стали работать и тише, и эффективнее, и продуктивнее. Уже нет повальных жалоб на проскальзывание передач, повышенную шумность (подшипники валов гудят разве что на Nissan Qashqai) и неточности в подборе оптимального передаточного числа. Практическим путем было установлено, что Рав4 с коробкой вариатор в среднем на 20% меньше расходует топлива, чем этот же автомобиль, но с автоматической КПП. Низкий уровень расхода бензина обусловлен оптимальной передачей крутящего момента и мощности.

Кроссовер с CVT всегда движется на правильной передаче, чего нельзя сказать об автомате, тем более о механике. К тому же вариаторная коробка значительно легче конкурентных КПП, что благоприятно сказывается на общей массе автомобиля. Мы знаем простую формулу: чем меньше вес транспортного средства, тем меньше оно расходует топлива. Это дополнительный плюс к экономии горючего. Конечно, этот тип трансмиссии не идеален, и способен даже из взрывного, импульсивного автомобиля сделать послушную игрушку.

Недостатки Рав4 с CVT следующие:

  • скучный характер: модификация подойдет тем, кто во главе угла ставит экономию, комфорт, спокойную и неторопливую эксплуатацию;
  • дороговизна технического обслуживания: в коробку придется лить только качественную трансмиссионную жидкость, ставить только качественные фильтры и еще постоянно чистить магниты;
  • наличие большого количества дорогостоящих электронных компонентов, способных выходит из строя, что отрицательно сказывается на стоимости ремонта;
  • трудности с поиском профессиональных мастеров, специализированных сервисов в небольших городах;
  • отсутствует возможность буксировать автомобиль с вариаторной коробкой.

Если раньше у вас уже был во владении Toyota RAV4 с механикой или хотя бы автоматом, то с новой модификацией, которая подразумевает бесступенчатую трансмиссию, придется пересмотреть свой стиль вождения. Бытует среди автолюбителей мнение, что вариатор – идеальная коробка для городских автомобилей. Она не любит перегревов и частых серьёзных нагрузок. То есть, выехать на такой машине за город и нагрузить её условиями бездорожья – серьёзная ошибка, способная серьёзно ударить по карману. Если угодно, то Рав4 с CVT напоминает тостер для поджарки хлеба. Ведь процесс самой жарки не вызывает никаких эмоций. Так и в случае с автомобилем, который после установки бесступенчатой трансмиссии фактически утрачивает часть своих функциональных способностей.

Двигатели

В Европе первый RAV4 предлагался лишь с одним двигателем – 2-литровой атмосферной бензиновой четверкой мощностью 129 л.с. Силовой агрегат, хоть и не восхищает своей мощностью, но разгоняет кроссовер достаточно бодро. Несмотря на вес от 1210 до 1260 кг (в зависимости от модификаций), двигатель потребляет в смешанном цикле около 13 л/100 км. Полный привод «забирает свое».

Электрическая версия EV по заверениям производителя способна проехать на одной зарядке 400 км. Фантастические цифры, скорей всего сильно преувеличенные. В соответствии с техническим описанием EV способен развить максимальную скорость 126 км/ч, а первой сотни достичь за 18 секунд.

Японские силовые агрегаты с 90-х годов до недавнего времени славились своей небывалой надежностью. Но к великому сожалению, мотор РАВ4 год от года становится все старше и теряет белую форму. Одним из распространенных недостатков является утечки масла – всевозможные уплотнения и прокладки не вечные. Причем это касается и коробки передач.

129-сильный двигатель 3S-FE хорошо известен еще по Avensis первого поколения. Мотор имеет два распределительных вала, приводимых в действие ремнем ГРМ. Конструкция двигателя исключает столкновение поршней и клапанов при обрыве зубчатого ремня.

Как устроен и работает вариатор в Toyota RAV 4

КПП типа «вариатор» – это единственный агрегат, позволяющий изменить бесступенчатым способом передаточное число трансмиссии и силового автомобильного агрегата. Машина развивает скорость без увеличения оборотов двигателя.

Трансмиссия (от англ. Continuously Variable Transmission, или CVT) – это передающее устройство между двигателем и движителем, включающим колеса, гребной винт и др. Бесступенчатая коробка передач позволяет плавно менять коэффициент передачи. Причем отношение вращательной скорости и моментов вращения двигателя и движителя мягко изменяется во всем скоростном рабочем интервале, а также в полном диапазоне тяговой силы.

Как правило, переднеприводной автомобиль «Тойота-РАВ-4» оборудован вариаторами К111, К112, К114. В комплектацию полноприводной модели входит бесступенчатая CVT типа K111F, K112F, K114F.

У «Тойоты-РАВ-4», выпущенной с 2010 по 2013 годы, а также в другие периоды, конструкция трансмиссии предполагает взаимодействие двух раздвижных валов (шкивов) с помощью натянутого меж них ремешка. Ведущий вал – тот, что соединен непосредственно с силовым агрегатом. Ведомый – шкив, присоединенный к ведущим колесам.

Две части, из которых состоят валы, сдвигаясь друг к другу, выталкивают ремешок наружу. Во время их разъединения ремень опускается внутрь.

Величина радиусов, вдоль которых передвигается ремень, меняется синхронно. В результате этого процесса один вал увеличивается в диаметре, а другой, соответственно, уменьшается. Благодаря чему трансмиссионное число меняется мягко, без толчков.

Размеры валов влияют на скорость движения авто. Так, если ведущий вал меньше ведомого, машина едет медленнее. Когда диаметры шкивов одинаковые, транспортное средство двигается на прямой передаче. В том случае, если параметры ведомого вала меньше ведущего, скорость автомобиля повышена.

В коробке передач «Тойоты-РАВ-4» (выпуска 2014–2016 гг., 2019 г.) сцепление представляет собой гидротрансформаторное устройство, обладающее внушительными габаритами и массой. При помощи этого механизма транспортное средство может плавно трогаться, а также ускоряться без рывков. Помимо этого, наличие конструкции гидротрансформатора в «Тойоте-РАВ-4» позволяет водителю оперативно заменить пониженную передачу на высокую, если ему пришлось резко «газануть». Для осуществления движения назад трансмиссия оснащена планетарной передачей.

Контроль за функционированием вариаторного трансмиссионного устройства осуществляет управляющая система. Она состоит из центрального процессора (ЦП), контроллера, а также узла, регулирующего работу шкивов.

Управляющее устройство получает информацию о скоростном режиме автомобиля, о том, каковы обороты силового агрегата и в каком положении находится педаль газа. Центральный процессор анализирует эти сведения и определяет передаточное отношение, оптимально подходящее к каждому конкретному режиму езды.

При выявлении несовпадений в полученной информации, касающейся работы первичного и вторичного валов, модуль управления «Тойоты-РАВ-4» сигнализирует гидравлической системе, что необходимо заменить параметры шкивов. Рабочее давление в системе создает насосное устройство. Оно же осуществляет процедуру смазки внутренних элементов коробки передач.

Величина давления находится на уровне, пропорциональном усиливающемуся крутящему моменту, и не зависит от оборотов силового агрегата. Если этот параметр увеличивается, диски начинают сильнее сжиматься, тем самым исключая проскакивание ремня.

Насосная система формирует показатель давления, которое, в свою очередь, влияет на скорость работы вариатора. Быстрая смена передаточного числа напрямую зависит от величины давления.

Производители автомобиля «Тойота-РАВ-4» выпускают смазочное средство для вариаторов, которое используют на всех внутренних деталях и элементах конструкции.

Владельцы агрегата отмечают его надежность. Если судить по отзывам автомобилистов, средний срок службы устройства составляет 100–150 тыс. км пробега, после чего повышается вероятность появления неполадок в работе коробки передач «Тойоты-РАВ-4» и может потребоваться ремонт или замена.

Пятый Toyota RAV4 для РФ: новые моторы, два типа полного привода. На конвейере – осенью

Кроссовер нового поколения начнут собирать на российском предприятии Тойоты в октябре. Тогда же модель, вероятно, появится в продаже.

С 1 октября петербургский завод Toyota прекращает производство актуального для России паркетника RAV4. Напомним, у нас кроссовер четвёртого поколения «прописался» в августе 2020 года. Его место займёт RAV4 пятой генерации, который дебютировал ещё весной прошлого года – модель представили в Нью-Йорке. Кстати, новый кросс уже давно продают на многих рынках.

В ходе смены поколений кроссовер переехал с платформы New MC на GA-K архитектуры TNGA, что позволило увеличить жёсткость кузова и снизить центр тяжести. Колёсная база выросла на 30 мм по сравнению с предшественником (до 2 690 мм). При этом кросс на 5 мм короче предшественника (длина модели новой генерации – 4 600 мм), задний свес стал меньше, зато объём багажника теперь на 79 л больше, чем у предыдущего RAV4 (отныне 626 л).

Новопоколенный кроссовер получил дизайн в стиле концепта FT-AC (Future Toyota Adventure Concept), который был в 2020 году представлен в Лос-Анджелесе. Внешность оформили под стать большим внедорожникам марки: передняя часть стала более агрессивной из-за новой широкой радиаторной решётки, профиль – из-за угловатых колёсных арок и 19-дюймовых колёсных дисков (кстати, они доступны для российской версии впервые). В салоне появился «торчащий» экран мультимедийной системы Entune 3,0 с поддержкой Apple CarPlay и AndroidAuto.

В России RAV4 пятого поколения предложат с новыми бензиновыми четырёхцилиндровыми атмосферниками серии Dynamic Force с комбинированным впрыском топлива и системой газораспределения VVT-iE на впускных клапанах. Их объём – 2,0 и 2,5 л, отдача – 150 и 200 л.с. соответственно. Первый мотор комплектуется вариатором с механической первой и задней передачей, второй – с восьмиступенчатым «автоматом» (его диапазон передаточных чисел – 7,8 против 5,42 у 6АКП у кросса четвёртого поколения). У автомобиля два варианта полного привода. Первый – Dynamic Torque Control AWD – с муфтой подключения задней оси (обычно крутящий момент между передними и задними колёсами распределяется в соотношении 100:0, но электроника в зависимости от условий движения может перераспределить тягу вплоть до соотношения 50:50). Вторая схема – Dynamic Torque Vectoring AWD – с двумя раздельными муфтами подключения полного привода на каждом из задних колёс.

Какие вариаторы ставят на Toyota RAV4

Компания Toyota уникальна в том плане, что на свои автомобили, включая Lexus, устанавливает исключительно коробки от производителя Aisin. Это машиностроительное предприятие, специализирующееся на изготовлении трансмиссий к транспортным средствам. Японская компания, зависимая от Toyota, но не подконтрольная ей напрямую. Примерно только 42% акций Aisin принадлежит как раз таки Toyota. В целом, довольно надежный и известный производитель коробок передач, входящий в так называемую «большую тройку» – ZF, Borg-Warner, Aisin. Трансмиссии от Aisin можно встретить на многих конкурентных Тойота марках авто. В компании решили поощрять поставки фактически собственных коробок передач на чужие конвейеры.

Японский производитель известен своим консерватизмом, поэтому руководящие лица компании решили приобрести вариаторную коробку у Jatco, немного переделать её и адаптировать под технические характеристики RAV4. Многие конструктивные детали, например металлические ремень или цепь, и сегодня являются взаимозаменяемыми, то есть, можно использовать эти экземпляры с вариатора одного производителя и использовать их на бесступенчатой коробке другого изготовителя. К установке CVT на Рав4 шли медленно и осознанно, сперва испытав эту функциональную КПП на других моделях. После удачного испытания на Verso, Avensis, Opa, было принято решение собрать кроссовер с полным приводом и двухлитровым бензиновым мотором.

Модификация вариатора на Toyota RAV4 – Aisin K111/K111F. Трансмиссию долгое время обкатывали на автомобилях, которые предназначены для внутреннего рынка. Только после пяти лет эксплуатации автомобилей с Aisin K111/K111F Тойота вышли на международную арену. Все вариаторы разделены на условные группы, каждая группа ориентирована на определенный крутящий момент. Модификация K111/K111F входит в «сотую» серию, произведенную под 2.0 и 2.4-литровые моторы. Разница между K111/K111F только лишь в том, что индекс F указывает на предназначенность полноприводным машинам.

Технические характеристики Toyota RAV4 2.0 4WD

Пока на дорогах больше всего Тойот 3- и 4-го поколений РАВ 4 ВД. Пятидверный автомобиль-универсал весит 1,510 т, с полным баком — 1,560 т. Его полная масса составляет 2,105/2,155 т. Максимальный объем багажника — 1 189 литров, в компактном виде — 580 л. РАВ4 4 ВД разгоняется до 100 км/ч за 9,9-11 сек., имеет предельную скорость 190 км/ч.

Габариты РАВ 4wd 4,6 м — в длину, 1,855/1,685 м в ширину и высоту, соответственно. Размах передней/задней колеи 1,610/1,640 м при дорожном просвете 19,5 см.

Технические характеристики двигателя и трансмиссии RAV4:

  • объем 1 987 см3 — при степени сжатия 13;
  • по типу впрыска — непосредственный, с турбонаддувом;
  • рядный, 4-циллиндровый на 16 клапанов;
  • поршневой ход циллиндра 97,6х80,5 мм;
  • мощность — 175 л. с. — при оборотах в минуту 6,6 тыс.;
  • крутящий момент — max 4 300-5 200 об/мин., Нхм 208;
  • трансмиссия 4wd МКПП6/вариатор.

Подвеска и тормоза РАВ 4 на 4вд:

  • передняя/задняя подвеска MacPherson/многорычажная;
  • диски 5×114,3ET45d60,1;
  • передние/задние тормоза дисковые вентилируемые/дисковые.

Расход топлива 4wd на 100 км в городском/загородном цикле составляет диапазон 6,8-7,7/5,3/5,4, соответственно, в смешанном цикле — 5,8-6,2. Потребляемое РАВ4 горючее — АИ95, емкость заправочного бака — 55 литров.

В 2015-2017 гг. модель РАВ 4wd стала набирать популярность и в 2018 стала одной из самых востребованных среди владельцев Тойот.

Возможные поломки с АКПП и CVT коробками

Диагностика автомобильной системы позволяет выявить основные проблемы, из-за которой машина дала сбой. Назначается ТО внедорожника каждые 10000 км пробега. При данной процедуре нужно проверить состояние приводного ремня.

Независимо от типа установленной трансмиссии для автомобильной системы опасно масляное голодание. Как правило, оно возникает в результате отсутствия должного уровня смазки составляющих запчастей в КПП. При недостаточном количестве горючего в первую очередь страдают шестерни, ломаются зубья. Деформированные механизмы обязательно подлежат замене. Верным способом обнаружения данной проблемы является замена масла КПП. В частности, при самостоятельной замене будет обнаружено большое количество стружки на пробке.

При замене масла в КПП следует обращать внимание на цвет (прозрачность) жидкости. Чем темнее горючее будет, тем большее количество продуктов износа в ней присутствует

Это ведет к преждевременному выходу из стоя шестерен, фрикционов.

Как происходит замена коробки

Заменить вариатор у Рав 4 могут опытные механики в сервис-центре. Процедура проводится следующим образом:

  1. транспортное средство поднимается вверх на специальных подъемниках.
  2. Сливается все масло с вариатора.
  3. Разъединяются все патрубки и провода, ведущие к двигателю и другим системам машины.
  4. ЭБУ устройства отключается.
  5. Снимается с машины и поднимается на специальной кран-балке.
  6. Теперь происходит установка нового CVT на авто.
  7. Подсоединяются все необходимые патрубки и ЭБУ в обратном порядке.
  8. Заливается свежее масло.
  9. Тестирование проводится опытными механиками на 5000 километров для притирки деталей.

Только после всех этих шагов, автовладельцу отдается автомобиль с новым вариатором.

А здесь можно узнать, как правильно заменять свечи на Тойота Hilux.

Основные неисправности

Ремонт вариатора

Какие неполадки характерны для CVT и как отремонтировать коробку в машине с двигателем 2 литра или другим объемом:

  1. Выход из строя планетарного ряда передач. Когда агрегат работает в условиях высоких нагрузок, это приводит к разрушению осей шестеренок, в итоге ломаются их зубчики. В таком случае зубья подлежат замене.
  2. Масляное голодание. При отсутствии смазки и работе мотора на повышенных оборотах, когда автомобиль используется по бездорожью, происходит повреждение планетарного ряда. Увидеть такую неисправность можно при замене фильтрующего устройства. На магнитах, установленных в поддоне, собираются продукты износа в виде металлической стружки, вам необходимо ее осмотреть. Если пробег транспортного средства более 150 тысяч км, а размеры стальной крошки больше 1 мм, это говорит о том, что в работе агрегата происходит цепная реакция разрушения шестеренок. Если вы не будете предпринимать какие-либо действия, то планетарный ряд коробки передач может повредить насосное устройство и другие составляющие элементы КПП. В таком случае ремонт будет дорогостоящим.
  3. Выход из строя передней шестеренки. При эксплуатации автомобиля в агрессивных условиях происходит повреждение этой детали. Продукты износа элемента в итоге повреждают и «коронную» шестеренку. Если вы вовремя не решите проблему, то наличие металлической стружки может повредить задний планетарный ряд коробки. В итоге из строя выйдут фрикционы.
  4. При интенсивной эксплуатации, особенно в условиях бездорожья, происходит быстрый износ опорных подшипниковых устройств. Речь идет о деталях, расположенных на первичном и вторичном валу. Исправить такую проблему достаточно сложно, поскольку вы не найдете подшипники для вариаторов Тойота в продаже. Детали от CVT не поставляются на рынок запчастей. Поэтому для решения проблемы придется искать подшипники на разборках авто либо покупать похожие по размерам и вытачивать их на токарном станке под габариты установленных деталей. Такой вариант ремонта считается самым дешевым.
  5. Поломки датчиков. Вариаторные трансмиссии оснащаются большим количеством различных электронных контроллеров, предназначенных для считывания данных и передачи их на блок управления. Поломка одного датчика может отразиться на функциональности CVT в целом. Если диагностика показала выход из строя контроллера, необходимо произвести его детальную проверку. Надо проверить разъемы, а также контакты. Часто причина неработоспособности кроется в повреждении штекера.
  6. Неисправности в работе управляющей системы. Если центральный процессор выходит из строя, работа коробки передач будет невозможной. Если управляющий модуль «заглючил», но еще функционирует, коробка передач будет работать, но с перебоями. Решение проблемы в работе блока управления лучше доверить профессионалам. Иногда требуется перепрошивка блока, но выполнить ее в домашних условиях практически невозможно.
  7. Обрыв приводного ремня. Из-за быстрого износа при неправильной эксплуатации приводной ремень может оборваться. Его звенья могут разлететься по всей коробке передач и повредить другие компоненты вариатора.

Особенно опасно повреждение фланца дифференциала. Привод так называемой раздаточной трансмиссии проходит через фланец на корпусе дифференциала. Этот элемент обладает тонкими стенками и на практике часто происходили проблемы, когда деталь лопалась из-за работы в условиях постоянных высоких нагрузок. Это приводит к утечке смазочной жидкости. Если своевременно ее не обнаружить и не решить, то трансмиссионная жидкость может полностью слиться из коробки. Кроме того, фланец покрошится в системе и его осколки попадут на шестеренки коробки передач, что приведет к повреждению деталей трансмиссии. Сложность ремонта заключается в том, что дифференциалы для вариаторных КПП нельзя найти в продаже.

У автовладельца есть вариант приобрести новый в сборе узел, который будет стоить более 15 тысяч долларов. Проблему можно решить путем установки контрактного вариатора, но и такой агрегат найти в продаже проблематично. Причем стоимость такого агрегата будет достаточно высокой. Оптимально решить проблему можно на этапе утечки масла и трещины. В таком случае поверх поврежденного фланца надо напрессовать любую подходяющую по размерам стягивающую втулку и удалить следы утечки. Но учтите, что дать точных гарантий по поводу долговечности такого решения нельзя. Обычно после таких манипуляций автовладельцы стараются как можно быстрее продать транспортное средство.

Каналом АКПП Технология ремонта опубликован ролик, в котором показан процесс ремонта трансмиссии Рав 4 при оборванном ремне.

Устройство и принцип работы вариатора Toyota Rav4

Вариатор Тойоты Рав 4 2011 года выпуска и последующих поколений имеет классический для данного типа клиноременной привод. Соответственно, в системе имеется два основных вала, муфты переключения и изменения передаточного числа, подшипники, которые обеспечивают вращение подвижных механических частей, манжеты и прокладки, служащие для дополнительной защиты, корпус, где содержится вся система, а также ремень для передачи крутящего момента.

В процессе работы один из валов соединен непосредственно с двигателем, второй служит для отдачи крутящего момента на колеса. При нажатии педали газа или тормоза изменяется количество оборотов коленчатого вала, соответственно, меняется крутящий момент. В этом время вал передает данный момент на ремень, который соединен с другим валом (ведомым), тем самым изменяется передаточное отношение чисел и распределение тяги по системе автомобиля. Ремень при изменении оборотов либо растягивается, либо сжимается, тем самым, изменяя соотношение передаточных чисел.

Важно! Особенностью конструкции нового вариатора на Тойота Рав 4 2019 является бесконечная возможность изменения передаточных чисел. Фактически у вариатора, вне зависимости от строения и конструкции, отсутствуют четко закрепленные классические передачи, именно поэтому такую коробку часто называют бесступенчатой

Однако для владельцев эффект отсутствия классических передач является не только необычным, но зачастую и некомфортным, поэтому разработчики зачастую внедряют в систему «виртуальные» передачи, которые искусственно создают эффект переключения передачи вверх или вниз, а также возможность ручного изменения передаточных чисел в системе. На CVT Тойота Рав 4 вне зависимости от поколения присутствуют 6 «виртуальных» передач

Фактически у вариатора, вне зависимости от строения и конструкции, отсутствуют четко закрепленные классические передачи, именно поэтому такую коробку часто называют бесступенчатой. Однако для владельцев эффект отсутствия классических передач является не только необычным, но зачастую и некомфортным, поэтому разработчики зачастую внедряют в систему «виртуальные» передачи, которые искусственно создают эффект переключения передачи вверх или вниз, а также возможность ручного изменения передаточных чисел в системе. На CVT Тойота Рав 4 вне зависимости от поколения присутствуют 6 «виртуальных» передач.

Что такое вариатор (CVT)?

Вариатор является бесступенчатым видом трансмиссии. Другое название устройства – это английская аббревиатура CVT (Continuously Variable Transmission), что переводится как постоянно изменяющаяся передача. В работе механизма наблюдается изменение передач отличное от традиционной схемы, которая предполагает последовательное переключение передач.

Работу вариатора контролирует электроника, которая отвечает за передачу тяги в автоматическом режиме. Что позволяет отнести CVT к АКПП, но есть различия. Среди них:

Несмотря на перечисленные качества Рав 4 с вариатором, следует тщательно изучить все нюансы, чтобы сделать окончательный вывод о надежности и ресурсе механизма.

Что такое вариатор (CVT)?

Direct Shift-CVT Вариатор является бесступенчатым видом трансмиссии. Другое название устройства – это английская аббревиатура CVT (Continuously Variable Transmission), что переводится как постоянно изменяющаяся передача. В работе механизма наблюдается изменение передач отличное от традиционной схемы, которая предполагает последовательное переключение передач.

Работу вариатора контролирует электроника, которая отвечает за передачу тяги в автоматическом режиме. Что позволяет отнести CVT к АКПП, но есть различия. Среди них:

  • Меньшие габариты и масса.
  • Идеальное соотношение передаточного числа, которое показывает соотношение частоты вращения коленчатого вала и колес, с действующей нагрузкой на силовой агрегат.
  • Близкая к идеалу конструкция трансмиссии.

Несмотря на перечисленные качества Рав 4 с вариатором, следует тщательно изучить все нюансы, чтобы сделать окончательный вывод о надежности и ресурсе механизма.

Достоинства и недостатки

К преимуществам вариатора Тойота Рав 4 относятся:

  • динамика разгона относительно АКПП;
  • меньший показатель потребления топлива;
  • плавность изменения передаточного числа;
  • повышенный КПД (5-10%) в сравнении с АКПП.

При этом отмечаются и недостатки:

  • сложный и дорогой ремонт;
  • техническое обслуживание: частая смена масла (30 000 км);
  • непростая схема электронного блока управления.

Rav 4 3 после рестайлинга 2010, тогда на смену 4АКПП пришел вариатор

Надежность вариатора и его срок службы

Вариатор чувствителен к маслу. Необходимо не только строго соблюдать интервалы его замены, но и приобретать исключительно оригинальную трансмиссионную жидкость.

Каждую замену смазки важно сопровождать установкой нового фильтрующего элемента. В противном случае возможно падение давления трансмиссионной жидкости и повышенный износ узлов и деталей

При активном стиле езды подшипники валов шкивов выходят из строя на 60-80 тыс. км. Если их не заменить, то износ конусов происходит в ускоренном темпе.

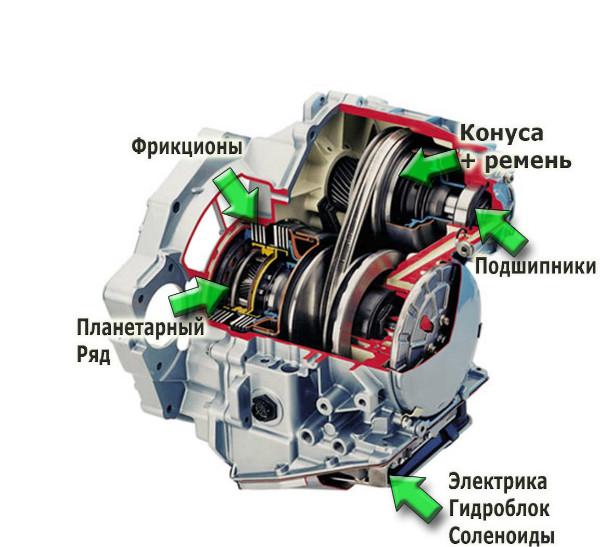

Слабые места, проблемы вариаторов

В работе вариатора Тойота Рав 4 могут проявиться проблемы:

Ремень и конусы – во время скольжения ремня по конусам, особенно при первичном движении, наблюдается постепенный износ насечек. Они расположены на внутренней стороне ремня и служат рабочей поверхностью, которая обеспечивает необходимый показатель сцепления с конусами. При значительном истирании насечек будет снижаться тяга автомобиля.

Степ-мотор – используется для изменения передаточного числа. работает не более шести лет. При выходе из строя степ-мотора возникает ощущение, что CVT работает в режиме одной передачи.

Подшипники – разрушение подшипников сопровождается увеличением вибрации, постороннего шума и гула бесступенчатой КПП.

Насос и клапан – неисправность образуется из-за использования некачественного или загрязненного масла. В первую очередь отмечается износ клапана, который начинает подклинивать, зависать, стучать, затем может выйти из строя насос.

Теплообменник – с течением времени отмечается снижение эффективности охлаждения масла в CVT. Это обусловлено постепенным засорением теплообменника, что также приводит к снижению коэффициента полезного действия.

Признаки поломки CVT

Выявить приближающуюся поломку вариатора Рав 4 можно по следующим признакам:

Дерганье машины при старте или движении, даже при плавном нажатии на педаль акселератора. Этот признак говорит о зависании клапана маслонасоса.

Проявление посторонних шумов из-за поломки подшипников. На снижение их ресурса могут повлиять:

  • использование несоответствующего по характеристикам трансмиссионного масла;
  • перегрев бесступенчатой коробки;
  • применение дефектных или низкого качества подшипников, после ремонта;
  • сбой в электронике по причине выхода из строя какого-либо датчика;
  • эксплуатация машины в режиме повышенных нагрузок.

Ремень вариатор (https://www.transakpp.ru/uslugi/cvt-ill.html)

Возможные поломки с АКПП и CVT коробками

Практически для всех автоматических коробок и вариаторов Toyota RAV4 требуется неукоснительное соблюдение правил по замене трансмиссионной жидкости. Качество последней должно быть хорошее. Если не сменить вовремя смазку АКПП и фильтр, то вскоре придется ремонтировать узел.

Фрикционы выходят из строя через 150-200 тыс. км пробега. Об этом сообщают запах горелого масла и его сильное загрязнение.

Проблем с механикой АКПП U140- U241 не возникает до показателя на одометре пробега 1 млн км. При агрессивном стиле управления при 400 тыс. км может повредиться планетарный ряд. От сильных нагрузок и грязной смазки разлетаются оси шестерен-сателлитов. В результате уменьшается пятно контакта шестерней, ускоряется разрушение зубьев.

Если не провести ремонт, то крупные абразивные частицы попадают в насос и начинают повреждать его, а затем и прочие компоненты АКПП, например, ступицу под фрикционы.

Заменить втулку насоса потребуется спустя 130-150 тыс. км, если долго ездить с загрязненной смазывающей жидкостью и пониженным ее объемом.

При возникновении протечки масла потребуется перебрать всю коробку, заменить сальники и прокладки. Соленоиды U660E и U760E при пробеге 150-200 тыс. км иногда забиваются продуктами износа гидротрансформатора. Решить проблему получится с помощью более частой смены смазки. При пробеге 130-190 тыс. км выходят из строя подшипники U660E. От увеличенной нагрузки вой из КПП начинает слышаться при 70 тыс. км.

Большинство поломок случается по вине хозяина, который плохо следить за состоянием своего автомобиля.

Нельзя допускать в CVT:

  • Загрязненное масло: боковые пластины остаются без защиты.
  • Забитый фильтр: в результате снижения пропускной способности давление в узле падает. Валы работают несогласованно, что приводит к пробуксовке, проскальзыванию и разрыву ремня, остатки которого способны нанести вред всем элементам системы.
  • Попадание влаги, например, при мойке автомобиля.
  • Перегрев: это разрушает шкив и ремни.

Надо учитывать, что РАВ4 на автомате предназначен для вождения в городских условиях. На грунтовых и заснеженных трассах механизмам грозит перегрев, уменьшение срока эксплуатации.

Полный привод Рав 4 1 поколения

На Рав 4 10 используется постоянный полный привод STD I, который является последователем традиционного тойотовского FullTime 4WD. Распределение моментов выполнено в равном соотношении между двумя рядами колес. Это достигается за счёт симметричного, конического межосевого дифференциала. Конструкция блокировки представляет собой многодисковую гидромеханическую муфту.

При этом RAV4 10 комплектовались двумя типами КПП:

  • A241H – с системой гидравлического управления;
  • A540H – с полноценным электронным управлением, при этом на моделях выпущенных после 1994 года отсутствует управляющая кнопка.

Для регулировки распределения нагрузки между осями предусмотрена кнопка C.DIFF AUTO, которая расположена на центральной консоли. Она отсутствует только на Toyota RAV4, укомплектованных коробками передач типа A540H изготовленных после 1994 года.

При отключенной кнопке 4WD работает со свободным межосевым дифференциалом. Благодаря включению кнопки можно регулировать распределение между ведущими колесами автоматически. При этом диапазон изменения максимального коэффициента блокировки заключен двумя положениями селектора – L и R.

Для нормального режима эксплуатации 4WD рекомендуется постоянно задействовать автоматизированное распределение нагрузки между осями. Оно выводится только при буксировке автомобиля или для передвижения на запаске.

Принцип действия 4WD Toyota RAV4 по схеме STD I обеспечивает наилучшую надежность и эффективность.
