Топ-10 доработок для нивы

Капитальный ремонт кузова

В силу специфики своей эксплуатации и конструкции ваз 2121 требует к себе повышенного внимания, а именно повышенного контроля состояния кузова

В общем, если вы владелец подержанной «Нивы», и собираетесь ее эксплуатировать по назначению еще как минимум пару лет, внимательнейшим образом осмотрите состояние кузова ваз 2121 ремонт которого и усиление его отдельных элементов это скорее необходимость, чем предосторожность

Проблемными зонами, на которые следует обратить особое внимание, считаются:

  • Днище, а именно его коррозия и сквозные дыры в полу (уж очень часто машина преодолевает водные преграды без последующей качественной просушки);
  • Лонжероны, а именно на наличие трещин (последствия ударов при соответствующей усталости металла).

Трещины лонжеронов, как правило, возникают в районе креплений:

  • Рулевого редуктора;
  • Маятника;
  • Балки двигателя;
  • Верхнего кронштейна переднего амортизатора;
  • Крепления задних амортизаторов;
  • Длинных реактивных тяг к самому днищу пола;
  • «Домика» тяги «Понара».

На приведенных ниже фото наглядно показан ремонт кузова ваз 2121, который эксплуатировался всего пять лет.

Реставрация задней части переднего лонжерона

Задняя арка до ремонта

и после ремонта

Передний лонжерон до ремонта

Новая, блестящая – совсем как настоящая

Помимо этого на кузове вас могут ожидать еще кое-какие «мелочи», а именно:

Трещины в самых неожиданных местах

Полная потеря деталей кузова

и элементов подвески автомобиля

Так как работы связанные с восстановлением и усилением кузова очень трудоемки и занимают кучу времени и сил, то реставрацию автомобиля с экономической точки зрения можно считать рентабельной, только тогда, когда она проведена своими руками. А это значит, что при покупке гнилого автомобиля, даже когда цена его составляет сущие копейки, необходимо учитывать будущие немалые затраты на его восстановление. Усиление и замена частей пола и лонжеронов обычно проводятся заплатами из листового металла толщиной в 3-4 мм.

Готовые к установке заплаты/усилители лонжеронов

Готовый, с усиленными лонжеронами, пол автомобиля

Вместо тяги Понара

А — образный рычаг

Подготовка к покраске

После того как все основные деформации выправлены, сварочные работы закончены, можно переходить к заключительной части ремонта кузова ваз 2121. Внимательно осматриваем кузов и его элементы на наличие вмятин и сколов, которые после предварительного обезжиривания покрываем шпатлевкой. В данный момент от качества проведения процедуры зависит плоскость поверхности кузова автомобиля, поэтому он считается одним из самых важных этапов.

https://youtube.com/watch?v=FUo9wY4j_cw

После того как мы добились первоначального состояния поверхности кузова, начинаем его шлифовать и полировать. Данный процесс производят поэтапно – постепенно заменяя материалы с крупными абразивными частицами к более тонкой обработки мелкозернистой шкуркой. Ваша задача сделать поверхность кузова совершенно гладкой.

Наносим грунтовку. Грунт – выравниватель устраняет все переходы между шпатлевкой и металлом (заполняет все поры);

Последним этапом подготовки к покраске является обдувка кузова автомобиля от пыли, обезжиривание и его просушка. Данными действиями мы обеспечиваем максимальное соединение красящего вещества и корпуса автомобиля. Остается только подобрать краску, покрасить и отполировать автомобиль.

После восприятия информации изложенной в данной статье уже нельзя утверждать, что ремонт кузова ваз 2121 и восстановление его отдельных элементов является праздным занятием. Данная процедура требует определенных навыков во многих отраслях слесарной деятельности, недюжинного терпения и смекалки. Это обусловлено тем что, даже не смотря на всю имеющуюся мощь и возможности современных технологий, большая часть восстановительных кузовных работ проводится вручную. Это требует его специфика, которая непосредственно влияет на стоимость выполняемых работ. Ну а так как мы все делаем своими руками, то нам «все горы по плечу»!

Источник

Усиление кузова 2121

Чтобы обезопасить себя от проблем, заботливый водитель пользуется профилактическими мероприятиями. В их число, помимо антиграв обработки и других процедур, входит усиление.

Все операции, касающиеся упрочнения и реставрации корпуса авто очень сложны, занимают много сил и времени, но дают великолепный результат.

Усиление лонжеронов

На первое место, если речь заходит о модернизации кузова, выступает сразу же усиление лонжеронов. Она частенько проводится с помощью стального листа толщиной до 3-4 мм. Одновременно с этим усиливаются крепежные элементы подвески.

Сразу отметим, что усиление лонжеронов впереди актуально как никогда, если на Ниву устанавливаются более жесткие амортизаторы, пружины и большие по размеру колеса. Также это рекомендуется делать после установки силовых бамперов и лебедок.

Алгоритм проведения усиления лонжеронов на 2121

Вот, что рекомендуется сделать:

  • Вначале надо обеспечить доступ к лонжерону. Для этого автомашину загоняют на эстакаду или подъемник, демонтируют колесо.
  • Далее снимается суппорт, откручивается фиксатор с верха опора.
  • Ударом молотка или техникой под рычаг выбивается узел.
  • Ослабляются амортизаторные крепежи (верхнее и нижнее).
  • Цилиндр тормозной системы вывешивается на шланги.
  • Верхний рычаг снимается, а также чашка и верхний отбойник.
  • Освобождается редуктор и маятник руля.

Таким образом обеспечивается доступ к лонжерону:

Далее проверяется состояние места под амортизаторы. Если деталь не поржавела, то ее следует вынуть.

  • «Домик» снимается, а затем снова зачищается вся поверхность лонжерона с целью диагностики на предмет возможных мелких дефектов.
  • Снова тщательная зачистка, ведь она является основой всего.

Пришло самое время изготовить накладку:

  • Выкраивается деталь по лекалу из картона. Все точно размечается на бумаге, включая места болтов и фиксаторов.
  • После того, как макет готов, надо положить на него лист 3-миллиметрового железа и вырезать болгаркой.

Продолжаем:

  • На детали и лонжероне просверливаются нужные отверстия.
  • Накладка сажается на болты и хорошенько фиксируется.
  • Затем деталь полуавтоматом заваривается по всему периметру.
  • На место ставится «домик» и тоже приваривается.

На заключительной стадии работ следует обязательно покрыть все рабочие поверхности антикором. В данном случае как нельзя лучше подойдет мастика, которая высыхает за одни сутки.

Другие мероприятия по усилению слабых зон

Грамотная модернизация ходовой и лонжеронов

Ниже представлен список самых востребованных мероприятий по усилению кузова Нивы и подвески:

Вварка подрамника особого типа под раздатку. Это позволяет устранить несосности коробки и раздатки, избавить кузов от вибраций, что очень положительно скажется не внедорожных характеристиках 2121.

  • Усиление лонжеронов путем обварки металлическими полосами, желательно с 4-миллиметровой толщиной.

  • Установка модернизированных шаровых опор и жестких пружин (можно от Волги, но обрезать на 1,5 витка). Это дает массу пользы, если учитывать тяжелый нивовский передок. Таким образом, вся подвеска надолго и хорошо защищается.
  • Установка проставок для увеличения хода подвески (проставки 20 мм).
  • Установка новых ГЗМ амортизаторов Монро 4х4 Адвентур. В данном случае рекомендуется в обязательном порядке усилить зоны фиксации демпферов, используя сварку.

Амортизаторы Монро 4х4 Адвентур

  • Инсталляция пружин в тыл кузова от Сигнал. Они более жесткие и имеют резиновые проставки, что эффективно сказывается на работе.
  • Усиление связки «тяга+кузов» (штатная выглядит значительно слабее).
  • Замена стандартной гранатки на ШРУС 2121, менее подверженной вибрациям.
  • Установка порогов усиленного типа. Они проходят по всему периметру автомобильного борта с использованием обязательных усиливающих молдингов. Фиксация порогов должна осуществляться к лонжеронам.
  • Установка комплекта тяг реактивных усиленных.

Таким образом, владелец Нивы должен сам решить, какой вид мероприятия больше подойдет для автомобиля. Если кузов 2121 в порядке, то не помешает в целях профилактики проведение усиления. Актуален данный процесс также и в процессе ремонта автомобильного остова.

Нива 2121

Напротив, если кузов полностью уже пришел в негодность, смотрится дряхлым и не поддающимся восстановлению, будет легче провести замену. Правда, сегодня многочисленные юридические проволочки превращают кардинальную замену в очень сложное и муторное дело. Но, элементы кузова всегда можно заменить.

Кузов на 2121 – это самая дорогая часть автомобиля. Помните это, старайтесь регулярно ухаживать за ним. Читайте полезные рекомендации от наших экспертов, получайте грамотную информацию.

Работа над подвеской

Полноценный тюнинг Нивы-2121 невозможен без улучшения свойств подвески. Рассмотрим самый популярный тюнинг Нивы своими руками. Он включает:

  1. Установку проставок (магазинных или изготовленных своими руками) между элементами подвески.
  2. Замену амортизаторов — например, можно поставить амортизаторы «Ранчо».
  3. Установка новых пружин.
  4. Установка стальных коробов, позволяющих усилить передний и задний мост.

Доработка Нивы может включать в себя и тюнинг раздатки. Проблемы люфта валов переднего и заднего мостов решаются путём установки новых комплектующих (то есть крышек, подшипников, фланцев и валов).

Можно также усилить опоры вала, установив модернизированный фланец с дополнительным сальником и подшипников на место заводского. Качественная установка сальника снизит риск протекания.

Чтобы уменьшить вибрацию и износ подвески в её нижней части, необходимо выполнить правильную центровку раздатки в горизонтальной и вертикальной плоскости. Центровку выполняем вручную или используем подрамник.

Тюнинг ВАЗ-2121 своими руками включает установку более высоких пружин, что позволяет значительно увеличить клиренс. Однако, чтобы клиренс был увеличен на целых 10 см, лучше установить полный набор для лифтинга.

При этом, если есть острая необходимость подогнать автомобиль под конкретные нужды или специфику дороги, изготовить лифт комплект на Ниву можно и своими силами.

Достаточно лишь подготовить следующий комплект инструментов:

  • задние и передние пружины (лучше всего на Шевроле Нива становятся детали длиной 31,5 см и толщиной 1,57 см, однако эти параметры вполне могут быть изменены согласно требованиям владельца);
  • резиновые проставки под пружины со специальными металлическими чашками;
  • амортизаторы;
  • проставки под верхнюю шаровую опору (не продаются в магазинах, поэтому могут быть изготовлены только на заказ);
  • кронштейны под задние амортизаторы;
  • шайбы под чашку Нива-21214 укрупненного типа с внутренним диаметром в 1 см, а внешним — 3 см;
  • домкрат;
  • доски;
  • стяжки для пружин.

Подбирая проставки под пружины для задних амортизаторов, можно не особо углубляться в поиски и изготовить их собственными силами из обычного металлического уголка. Внутренний диаметр изделия — 13,2 мм, внешний — 32 мм.

Кроме того, в процессе работы обязательно нужно обращаться к схеме (рис. 1).

И, если все тонкости технической начинки 2131, равно как и 2121 согласованы и упорядочены, можно сразу же приступать к работе. Всего несколько часов кропотливых трудов, и тюнинг Нивы будет завершен.

При желании можно сделать тюнинг Нивы своими руками. Для этого потребуется:

  • иметь собственный гараж для проведения работ;
  • приобрести необходимый инструмент, ознакомиться с производственным процессом, который следует выполнить;
  • проконсультироваться со специалистами, совет высококвалифицированного мастера может уберечь от возможных неприятностей.

Выполняя доработку автомобиля своими силами, человек удостоверяется в качестве выполненной работы, получает огромное удовольствие от достигнутого результата, экономит свои финансы.

При недостаточном опыте, можно привлечь мастера к выполнению ответственных операций, а самому стать его помощником.

В таком случае будет выполнена качественно работа при минимальных затратах семейного бюджета.

Аксессуары для тюнинга салона

Рули, накладки на педали, нестандартные ручки переключения раздаточной и коробки передач, а также другие органы управления. Это лишь часть списка аксессуаров для улучшения интерьера, установка которых вместо стандартных — уже преображает салон, а иногда и делает эксплуатацию автомобиля более эргономичной и комфортной.

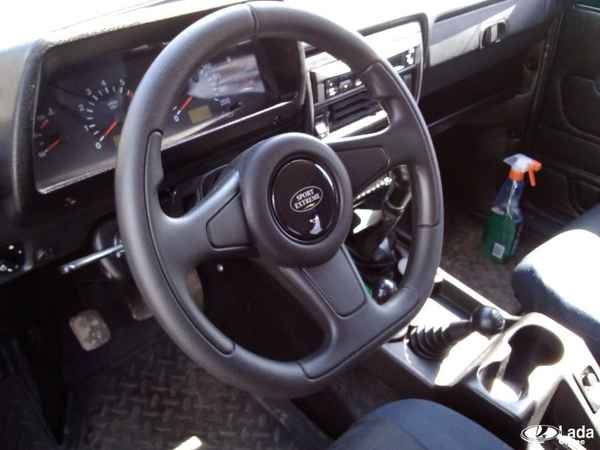

Спортивный руль – отличная замена штатного.

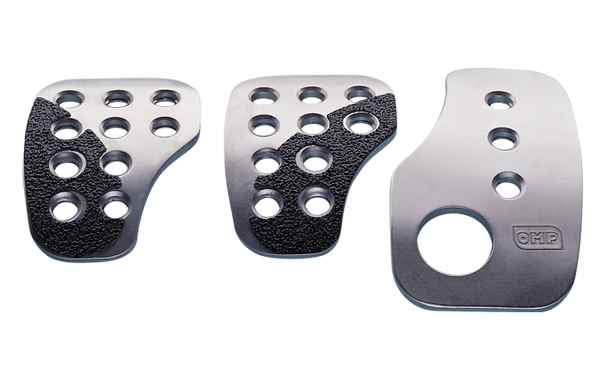

Металлические накладки на педали с резиновыми вставками.


Набор ручек на рычаг КПП и раздатки.

Кроме того список аксессуаров можно дополнить накладками на пороги в дверные проёмы, всевозможными полочками, креплениями, держателями для бутылок и прочей мелочёвкой, иногда небесполезной.

Ремонт кузова

Ремонт кузова ваз 2121 состоит из нескольких видов работ.

Восстановление лакокрасочного покрытия

Небольшие царапины и вмятины, которые появились в процессе эксплуатации ваз 2121, можно устранить своими руками и совсем даже не дорого. Например:

царапины устраняются путем полировки поцарапанной поверхности, которая производится с помощью различных абразивных паст и материалов, снимающих верхний слой покрытия лака и краски, а это выравнивает поцарапанную поверхность. В случаях, когда верхний слой грунта не задет полное удаление царапины практически гарантированно.

Совет! Сильно усердствовать не стоит, так как в этом случае мы снимаем, а не удаляем ЛКП, и если долго и упорно полировать одно место то можно добраться и до самого металла, а это грозит уже большими затратами в которые придется включать графу «покраска автомобиля».

Восстановление геометрии кузова

Вследствие ударов, перепадов температур и усталости металла геометрические размеры автомобиля могут несколько отличаться от тех, которые указывает инструкция по эксплуатации, что чревато созданием лишних напряжений в различных соединениях и значительного сокращения ресурса работы самого автомобиля. Поэтому проверка и восстановление геометрии автомобиля является основным этапом при капитальном ремонте его кузовной части.

Основные геометрические размеры кузова ваз 2121

При отрицательном результате, то есть когда фактические размеры отличаются от эталонных, геометрия восстанавливается путем правки (растяжки/сжатии) кузова и его элементов.

Сглаживание крупных неровностей и правка металла

При деформации отдельных элементов применяется правка металла путем его выстукивания и выдавливания. Здесь существует два способа:

  • Без последующей покраски;
  • С последующей покраской.

В первом случае ремонт основан на принципе упругости металла. Так как каждый объект, обладающей какой либо упругостью, стремится вернуться в первоначальное положение, то это его свойство можно использовать в своих целях — специальным инструментом вмятина выдавливается, а затем полируется.

До и после ремонта

К сожалению, этот способ доступен только для людей обладающих специальным инструментом и большим опытом работы. Боюсь, что ремонт своими руками в этом случае плавно приведет нас ко второму типу ремонта.

  • Во втором случае вмятина равномерно простукивается молотком или киянкой с внутренней стороны, при этом с противоположной стороны следует приложить «точку опоры» с прорезиненной мягкой поверхностью.
  • Если же повреждение имеет более «резкие» края или же является вовсе глубокой царапиной, то подставка берется уже не на упругой основе, а типа жесткой подставки или даже наковальни. Простукивание проводится капроновой или деревянной киянкой, от середины к краям вмятины.

Внимание! Простукивать повреждение следует не спеша, и не применяя больших усилий. Сильные удары только усугубят ситуацию, так как металл может расплющиться и вернуть его в первоначальное состояние данным способом будет уже невозможно

В тех случаях, когда выправка вышеперечисленным способом деформации невозможна, поврежденную часть вырезают, ставят заплату методом сварки или же с применением припоя или эпоксидного клея. В противном же случае элемент подлежит замене.

Совет! Если все же вы хотите простучать деталь и при этом попытаться сохранить лакокрасочное покрытие элемента – подложите между его поверхностью и подставкой несколько слоев мягкой ткани.

Избавляемся от коррозии и ржавчины

Перед началом этого этапа работ необходимо убедится в том, что цель оправдывает средства. То есть, если деталь уже практически съедена ржой, то, как говорится: «поздно Вася пить боржоми, когда почки отказали». Если же все не так уж и плохо, то выбираем один из двух способов. Способ первый. Запаиваем очаги коррозии с помощью припоя:

  • Подготовительный этап. Зачищаем поверхность кузова, убираем следы коррозии, края отверстий обрабатываем флюсом;
  • Лужение. Поверхности «раны» и заплатки (при ее наличии) покрываются небольшим слоем припоя;

При восстановлении поверхности способом напайки следующий пункт можно пропустить

Непосредственная пайка. Для того что бы шов был герметичным и имел максимальную надежность, соединяемые поверхности должны иметь как можно большую площадь соприкосновения.

Меняем задний лонжерон на Ниве

Замена заднего лонжерона на Ниве необходима в случае обнаружения повреждений различной степени тяжести, а также после аварийных ситуаций, в которых пострадали задние детали авто. Возможен, конечно же, ремонт и усиление старого элемента, но не стоит забывать о старении металла, вследствие чего значительно снижаются эксплуатационные характеристики всего автомобиля.


Замена лонжерона

Алгоритм действий:

Ремонт или усиление данных деталей гораздо сложнее, чем в случае с передними лонжеронами, поэтому лучше проводить его в автосервисе, если вы не уверены в собственных силах.

  1. Как и в предыдущем случае, для начала нужно изучить чертеж, чтобы понимать, где располагаются интересующие нас детали. После этого необходимо поднять заднюю часть машины домкратами и установить надежные опоры.
  1. Теперь необходимо исправить пропорции корпуса машины. Для осуществления этой операции следует установить гидравлические стойки под днище автомобиля Нива и провести распорку от крыши. После этого нужно устранить деформацию поврежденных элементов.
  2. Затем необходимо демонтировать крылья
  3. После этого нужно провести демонтаж всех деталей задней подвески на Ниве.
  4. По окончании демонтажа деталей нужно тщательно зачистить материал от загрязнений и ржавчины.
  5. Поврежденный лонжерон следует удалять именно таким образом: по линии сварки нужно просверлить отверстия, места, которые не получилось обработать дрелью, нужно срезать болгаркой, все оставшиеся удалить зубилом. Замена старой детали происходит только после исправления деформаций корпуса и очистки места для установки нового элемента.
  6. Теперь следует примерить новый элемент по отношению к корпусу авто Нива и срезать лишнюю длину. Затем нужно сделать в нем три отверстия в районе, где будет проходить сварной шов, и установить деталь на место. Теперь необходимо прихватить ее в трех подготовленных местах. Затем нужно прикрепить с двух сторон шва металлические пластины, чтобы провести усиление и новый лонжерон не лопнул при первой же поездке. Только после всех этих операций можно окончательно приварить лонжерон.
  7. Сварные швы следует отшлифовать и нанести на них эпоксидную смолу.
  8. Каждая деталь должна быть покрыта несколькими слоями грунтовки.
  9. Последний шаг – сборка в обратном порядке всех элементов подвески и снятие авто Нива с домкратов.

После этого замена лонжеронов завершена. Если вы решились проводить ремонт и усиление лонжерона, который лопнул, на Ниве самостоятельно, нужно будет изучить учебные материалы по сварке, а также чертеж автомобиля Нива.

Московский автомобильно-дорожный государственный университет , г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

Усилитель лонжерона на ниву, установка

Тюнинговые фирмы, с которыми я работаю, установили достаточное количество данных изделий, очень сильно обрадовались, так как теперь на лонжи через С-образные кронштейны можно вешать хоть лебедку, хоть силовой бампер. Когда с двух сторон лонжей суммарно 8мм стали, это очень трудно согнуть или порвать ))) На картинке синим цветом обозначено где пластины обваривать не надо. Домики амортизаторов лучше прихватить «на берегу», а обварить целиком, когда будет обварен весь усилитель. Если кузов и лонжероны еще не поведены и не деформированы, то данный усилитель встает без всяких подрезок.

приваренный усилитель

Самые мощные в своём классе усилители лонжеронов » С-Ралли» разработаны и предназначены специально для подготовки автомобилей нива 2121-21214 к особо сложным условиям ралли рейдов (трамплины, прыжки, регулярные ударные нагрузки) и к тяжелейшим условиям трофи-марафонов с постоянным использованием лебёдки в совокупности с колёсами до 36 дюймов.

Кроме спортивных машин- идеально подходят для восстановления и усиления треснувших лонжеронов и брызговиков передней части кузова старых уставших автомобилей, в том числе чрезвычайно подвергшихся разрушающей коррозии в самой запущенной стадии .

Усилители-накладки передних лонжеронов и брызговиков «С-Ралли» — самое силовое,долговременное,удобное и выгодное предложение по усилению передней части кузова и брызговиков для всех обладателей автомобиля нива,стремящихся к максимальной прочности кузова.

Преимущества усилителей передних лонжеронов и брызговиков «С-Ралли» :

— 4 мм. сталь,обработанная против коррозии при транспортировке — сборные домики амортизаторов 4мм (2 положения: лифтстандарт) — пластины тормозных трубок — точно подходящие отверстия под маятниковый рычагрулевой редукторчашку отбойника — максимально высокие отбортовки (с отверстиями под профильный гиб по месту) — усиление сразу всех проблемных мест автомобиля. — интуитивно понятные метки для точного позиционирования кронштейнов (домиков) амортизаторов.

Усилители привариваются на предварительно зачищенные места усиления сварочным полуавтоматом ( в среде защитных газов) или электродуговой сваркой с электродом толщиной 2-3 мм.

Применение: ВАЗ-2121, ВАЗ-21211, ВАЗ-21212, ВАЗ-2122, ВАЗ-21213, ВАЗ-21214, ВАЗ-21215-19, ВАЗ-2131,Нива-М, Лада 4х4 , Лада Urban и их модификации.

1.Усилители 2 шт. 2.Домики амортизаторов 2 положения 2 шт. 3.Пластины тормозных трубок 2 шт.

Ремонт

Безусловно, незначительные дефекты, появляющиеся в ходе эксплуатации 2121, вовсе не повод для замены кузова. Эти дефекты можно легко устранить своими руками, экономя на дорогостоящих услугах специалистов.

Ремонт кузова

Царапины, к примеру, можно легко и просто устранить путем полировки. Используются несколько видов шлифовальных составов и материалов, которые эффективно снимают верхний слой ЛКП, выравнивают идеально потрепанные кузовные места.

Примечание. Полноценное устранение царапины в таких случаях гарантировано, если конечно, наружный слой ЛКП не испорчен основательно. Да и вообще, переусердствовать в процессе полировки тоже не стоит, ведь в этом случае можно добиться обратного эффекта, что приведет уже к обязательной процедуре покраски (уже больше затраты).

А еще интересно: Замена и выбор подшипника передней ступицы Нива Шевроле | Нерегулируемый, усиленный, двухрядный ступичный подшипник Chevrolet Niva

К ремонту кузова относят также восстановление геометрии. Искривление остова и его составляющих происходит не только по причине удара, но и вследствие перепадов температур и устаревания металла.

При этом крайне не рекомендуется следовать инструкции по эксплуатации бездумно. Например, если в книжке написано, что кузов протянет столько-то лет, не нужно этому верить, так как более активная эксплуатация, лишние нагрузки и плохое качество дорожного покрытия вызывают излишний надрыв в отдельных соединениях, сокращая ресурс работы автомашины.

Примечание. Диагностика и реставрация геометрии автомобильного остова – это основная и обязательная фаза в ходе полноценного ремонта.

Диагностика и восстановление

Проводить восстановление геометрии путем растяжки или сжатия металлического остова рекомендуется только в специализированных автосервисах, оснащенных передовым оборудованием (компьютерными системами), станками и так далее. К сожалению, самостоятельными силами осуществить грамотную правку не получится.

С другой стороны, если после диагностики удалось выяснить, что деформированы лишь некоторые элементы кузова, то путем выстукивания и выдавливания можно вполне эффективно все устранить. И в данном случае можно провести работу двумя способами: без покраски или с ней.

Рассмотрим оба варианта подробнее:

Первый вариант ремонта основан на свойствах стали. Например, каждый элемент, имеющий упругость, тяготит выпрямиться в изначальное положение. Данный характерный признак можно пустить в ход с пользой, если грамотно, применяя специнструменты и технологии, выдавить вмятину и отполировать.

Примечание. К сожалению, данный способ ремонта доступен лишь избранным – людям с большим опытом, обладающим комплектом специальных инструментов.

Второй способ менее специфичен. В данном случае будет достаточно равномерно простучать молотком деталь с изнаночной стороны, приложив обязательно с обратки мягкий упор.

Примечание. Простукивание – это особая технология, которой нужно научиться. Использовать сильные удары не стоит, так как сталь может расплющиться.

Проварка качественная

Еще один вариант ремонта кузовной поверхности 2121 подразумевает вырезание деформированной поверхности. Это делается в тех случаях, когда выправить элемент вышеописанными способами не получается. В итоге кузовной элемент с 2121 вырезается, сваривается заплата.

Наконец, если и это сделать невозможно, можно воспользоваться заменой определенного кузовного элемента целиком. Например, это может быть крыло, бампер, передняя панель кузова и так далее.

Методика усиления лонжеронов

Накладки для усиления лонжеронов

Главным способом, которым осуществляется усиление передних лонжеронов на автомобиле Нива 2121, является установка готового комплекта накладок. Имеющиеся в продаже стоят в пределах 3000-4000 рублей, на вид они полукустарного производства. Здесь просто растиражирован чертеж детали, имеющейся в свободном доступе. Согласитесь, что чего-то более навороченного по виду и цене на бюджетный автомобиль для езды по бездорожью лучше и не придумать. Комплектность включает усилитель в виде стальных листов (3 мм толщиной) и амортизаторы кронштейнов (толщина 4 мм). Если есть излишек свободного времени, но нет денег, то можно изготовить накладку самостоятельно, чертеж накладки лонжерона Нива 2121 для КОМПАС можно свободно скачать в интернете. Но лучше «выкроить» деталь на основе картонного лекала, которое можно сделать на основе действующего лонжерона. Затем с помощью стального листа толщиной 3мм деталь вырезается болгаркой. Поскольку доступ к ним все равно понадобится, приводим алгоритм демонтажа окружающих узлов Нива 2121.

Как получить доступ к лонжеронам

  1. Потребуется загнать Нива 2121 на эстакаду, либо подъемник. Затем производится демонтаж колес.
  2. Снимаете суппорт путем откручивания фиксатора
  3. С помощью техники «рычага» или молотком выбиваете узел
  4. Ослабляете оба амортизационных крепежа
  5. Вывешиваете на шланги цилиндр тормозной системы
  6. Демонтаж верхнего рычага, верхнего отбойника и чашки
  7. Высвобождение редуктора и маятника руля

Итак, переходим к следующей части работ по укреплению лонжеронов Нива 2121 — установке накладок:

Проверьте качество посадочного места под амортизаторы.

Обратите внимание! Демонтаж «домика» осуществляется сверлением сварных точек. Сперва используется дрель со сверлом №5. Затем очередь сверла за №10

Рассмотреть точки для сварки можно только после тщательной зачистки металла вокруг. Снимаете домик и далее зачищаете поверхность лонжерона, чтобы определить возможные мелкие дефекты, которые там могут быть. Затем снова производите зачистку

Затем очередь сверла за №10. Рассмотреть точки для сварки можно только после тщательной зачистки металла вокруг. Снимаете домик и далее зачищаете поверхность лонжерона, чтобы определить возможные мелкие дефекты, которые там могут быть. Затем снова производите зачистку.

Обратите внимание! Накладка должна вплотную прилегать к лонжерону!

Если Вы уже изготовили деталь накладки, чертеж которой был так или иначе получен — поздравляем — главный этап работ по усилению лонжеронов позади.

  • Просверлить отверстия на лонжеронах и свежеизготовленной накладке
  • Накладка крепится болтами и хорошенько закрепляется
  • С использованием полуавтоматической сварки деталь обрабатывается по периметру
  • Устанавливается «домик», который в свою очередь тоже подвергается сварке

Внимание! Рабочая поверхность в обязательном порядке покрывается антикором. Идеально ляжет мастика, высыхающая всего за 24 часа. Возможна также ситуация, когда лонжероны частично разрушены

Иногда их можно восстановить. В другом случае возможна только замена

Возможна также ситуация, когда лонжероны частично разрушены. Иногда их можно восстановить. В другом случае возможна только замена.

Меняем задний лонжерон на Ниве

Замена заднего лонжерона на Ниве необходима в случае обнаружения повреждений различной степени тяжести, а также после аварийных ситуаций, в которых пострадали задние детали авто. Возможен, конечно же, ремонт и усиление старого элемента, но не стоит забывать о старении металла, вследствие чего значительно снижаются эксплуатационные характеристики всего автомобиля.

Алгоритм действий:

Ремонт или усиление данных деталей гораздо сложнее, чем в случае с передними лонжеронами, поэтому лучше проводить его в автосервисе, если вы не уверены в собственных силах.

  1. Как и в предыдущем случае, для начала нужно изучить чертеж, чтобы понимать, где располагаются интересующие нас детали. После этого необходимо поднять заднюю часть машины домкратами и установить надежные опоры.
  1. Теперь необходимо исправить пропорции корпуса машины. Для осуществления этой операции следует установить гидравлические стойки под днище автомобиля Нива и провести распорку от крыши. После этого нужно устранить деформацию поврежденных элементов.
  2. Затем необходимо демонтировать крылья
  3. После этого нужно провести демонтаж всех деталей задней подвески на Ниве.
  4. По окончании демонтажа деталей нужно тщательно зачистить материал от загрязнений и ржавчины.
  5. Поврежденный лонжерон следует удалять именно таким образом: по линии сварки нужно просверлить отверстия, места, которые не получилось обработать дрелью, нужно срезать болгаркой, все оставшиеся удалить зубилом. Замена старой детали происходит только после исправления деформаций корпуса и очистки места для установки нового элемента.
  6. Теперь следует примерить новый элемент по отношению к корпусу авто Нива и срезать лишнюю длину. Затем нужно сделать в нем три отверстия в районе, где будет проходить сварной шов, и установить деталь на место. Теперь необходимо прихватить ее в трех подготовленных местах. Затем нужно прикрепить с двух сторон шва металлические пластины, чтобы провести усиление и новый лонжерон не лопнул при первой же поездке. Только после всех этих операций можно окончательно приварить лонжерон.
  7. Сварные швы следует отшлифовать и нанести на них эпоксидную смолу.
  8. Каждая деталь должна быть покрыта несколькими слоями грунтовки.
  9. Последний шаг – сборка в обратном порядке всех элементов подвески и снятие авто Нива с домкратов.

После этого замена лонжеронов завершена. Если вы решились проводить ремонт и усиление лонжерона, который лопнул, на Ниве самостоятельно, нужно будет изучить учебные материалы по сварке, а также чертеж автомобиля Нива.

После того как у меня вырвали полжопы на моей нивушке, было принято решение усилить ее. Просто восстанавливать нет смысла, так жопа хилая. И при новом рывке какого-нибудь Patrol из говен закончится тем же. Оставлю жопу в лесу.

Знакомый товарищ предложил такую идею для усиления кузова:

Меня такой вариант не устроил тем, что при заднем ударе в жопу пойдут деформироваться лонжероны, которые находятся в средней части кузова. А это соответственно сложнее в ремонте. Чаго бы и не хотелось. Решил восстановить родные лонжероны, но после усилить 2-мм сталью. Дабы предать прочность.

На выходе получилось следующее.Оба лонжерона восстановлены и усилены. Снаружи и внутри обработаны мовилем. Нижняя часть кузова отрезана до задней двери. Оба лонжерона с наружней стороны стянуты квадратным профилем, как бы разделяя нагрузку, и сохраняя форму рамы.

По мимо кузовных работ был заменен задняя часть глушителя (сдохла и восстановлено крепление к кузову глушителя.

  1. Квадратный профиль стяжка, стенка 2 мм
  2. Усиленный и обработанный лонжерон
  3. Приваренная труба для установки усиленного или штатного бампера
  4. Восстановленное крепление глушителя

Причины ослабления кузова

Конструкция ВАЗ-2121 достаточно жесткая. Она имеет короткую базу – 3740 мм и ширину – 1680 мм, что хорошо препятствует скручиванию. 3-дверный кузов дополнительно усиливает жесткость. Несмотря на крепкую конструкцию, со временем появляются трещины на лонжеронах в районе рулевого управления, а также в местах крепления рычагов подвески. Почему это происходит?

«Нива» значительную часть своего пробега проезжает по бездорожью, испытывая постоянное воздействие, которое передается от ходовой части на лонжероны машины. Со временем эти удары приводят к усталости металла кузова. Кроме того, защитная мастика, которой автомобиль обработан на заводе, отходит и обнажает металлическую поверхность. Появляется коррозия. Она дополнительно ослабляет несущие элементы.

Приходит момент, когда усиление лонжеронов «Нивы» становится неизбежным.

Подводим итоги

Не все владельцы Нивы могут грамотно распорядится потенциалом этого автомобиля. При этом стоит учитывать, что многие проводят массу ненужных аксессуаров, которыми в дальнейшем не будут пользоваться. При рассмотрении Нивы в качестве базы следует учитывать, что автомобиль не имеет комфортного салона или современного технического оснащения.

При желании можно существенно повысить комфортабельность рассматриваемого автомобиля. Однако подобные работы также весьма затратные, требуют много времени. Поэтому при рассмотрении этой модели стоит помнить о том, что придется переделывать практически все.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
