Дифференциал avt на уаз спайсер / тимкен (преднатяг 10)

Как и когда включать блокировку дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап, ограничения по использованию блокировки во время движения автомобиля.

Блокировка дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап устанавливает жесткую связь между левым и правым колесами, исключая их раздельное буксование. Это в ряде случаев позволяет улучшить проходимость автомобиля, но ухудшает его управляемость и устойчивость. А также дополнительно нагружает детали трансмиссии.

Прежде чем включать блокировку дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап:

После включения блокировки происходит автоматическое отключение антиблокировочной системы тормозов АБС. В результате чего загорается сигнализатор неисправности АБС. На ЖК-дисплее комбинации приборов выводятся текстовые сообщения:

Ручное выключение блокировки дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап возможно в любой момент повторным нажатием и удерживанием выключателя блокировки дифференциала на блоке управления напольного контейнера. До выключения сигнализатора блокировки дифференциала заднего моста в комбинации приборов.

Кроме этого, выключение блокировки происходит автоматически:

После выключения блокировки заднего межколесного дифференциала сигнализаторы блокировки и антиблокировочной системы тормозов АБС в комбинации приборов гаснут. Диагностика системы управления блокировкой производится блоком управления двигателем автомобиля после включения блокировки.

При наличии неисправностей включается сигнализатор неисправности двигателя в комбинации приборов. Считывание кодов неисправностей производится с использованием диагностического сканер-тестера для диагностирования автомобилей УАЗ.

Читать еще:  Гидроусилитель руля на уаз какой лучше

Чтобы использование блокировки было эффективно, необходимо учитывать и выполнять следующее:

— Не используйте блокировку дифференциала на дорогах с сухим твердым покрытием. Это приводит к повышенным нагрузкам на трансмиссию. Ускоренному износу шин и ухудшению маневренности автомобиля.

— При движении по дорогам с низким коэффициентом сцепления (гололед), включенная блокировка провоцирует потерю сцепления колес с дорогой и занос задней оси с нарушением курсовой устойчивости.

— Особенную осторожность соблюдайте при включении блокировки на автомобилях, оборудованных антиблокировочной системой тормозов. Так как АБС не может корректно работать при включении блокировки, и поэтому она принудительно отключается

При отключении АБС резко возрастает склонность автомобиля к заносу при торможении на скользком покрытии. После выключения блокировки АБС включается автоматически.

— При движении в поворотах с включенной блокировкой автомобиль имеет недостаточную поворачиваемость и склонность к сносу на внешний радиус поворота. Особенно на дорогах с низким коэффициентом сцепления.

— Включайте блокировку дифференциала заднего моста только при работающем двигателе после остановки автомобиля. Не пытайтесь включать блокировку дифференциала во время буксования колес. Это приведет к ударным нагрузкам и поломке деталей.

— Включайте блокировку дифференциала заднего моста только в тех случаях, когда для преодоления препятствия недостаточно включения переднего моста. И только после его включения.

— Не выключайте блокировку дифференциала заднего моста во время движения в повороте.

Особенности выключения блокировки дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап.

После получения сигнала на выключение блокировки, блокирующая муфта некоторое время может находиться во включенном состоянии. Выход муфты из включенного состояния произойдет при сбросе газа. Например, во время переключения передачи.

После преодоления препятствия и выключения (ручного или автоматического) блокировки дифференциала убедитесь, что муфта разблокировала дифференциал. При движении в поворотах отсутствуют проскальзывание колес и стуки в трансмиссии. Управляемость автомобиля не отличается от обычной.

Эффективность блокировки дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап.

Не всегда включение блокировки способствует повышению проходимости автомобиля. Например, при движении по мягким (заболоченным) грунтам включенная блокировка может привести к срыву дерна и закапыванию колес.

Включение блокировки особенно эффективно при диагональном вывешивании колес. Или при большой разнице в сцеплении колес справа и слева. Во избежание чрезмерных нагрузок на дифференциал моста не допускайте длительного буксования одного из колес.

Особенности устройства «самоблоков»

Решение вышеуказанной проблемы привело к появлению на свет различных видов самоблокирующихся механизмов. По своей конструкции — это автоматические и ручные.

Ручной тип блокировки подразумевает принудительную блокировку на УАЗ дифференциала водителем.

Каждый вид имеет свои достоинства и недостатки.

Ручной самоблок на автомобиле УАЗ управляется водителем. Включать и выключать его приходится самостоятельно. Это ведёт к отвлечению от контроля за автомобилем при движении. Более того, используемый в этом процессе тросик продолжает являться достаточно слабым звеном.

Автоматические не требуют внимания со стороны водителя, блокировать дифференциал они будут самостоятельно. Однако устройства отличаются дороговизной.

Но в большинстве случаев владельцы UAZ принимают решение о замене стандартного самоблокирующегося дифференциала на автоматические агрегаты.

Необходимо отметить, что автоматические самоблокирующиеся дифференциалы, несмотря определённые недостатки, являются самыми популярными устройствами, которые устанавливают в мосты внедорожника. Их конструкция позволяет монтировать их в любой мост. Однако будет наибольшая эффективность при установке «самоблока» в мост задний.

Установить устройство можно в домашних условиях, в гараже. Плюс такого решения — экономия средств. Но стоит помнить, что процесс этот сложный, трудоёмкий. Сборка требует повышенного внимания, чёткого соблюдения положений инструкций. Необходима тщательная регулировка зазоров (используется специальная шайба). Регулировочный процесс достаточно подробно описывается в  прилагаемых инструкциях, а так же в информации по монтажу конкретного устройства, которая доступна на полях Internet. Минус самостоятельной установки — наличие не малой вероятности нарушить нормальную работу ведущего моста.

Плюс монтажа самоблокирующих устройств специальными организациями (проводящих разбор и сбор мостов в специальных технологических условиях) очевиден. Зачем тратить на монтаж немало своего времени, когда можно поручить его специалистам. Более того, эти структуры обязаны давать гарантии и обеспечивать техническое сопровождение своих работ.

Мост Тимкен

На Ульяновском автозаводе выпущены разные модели автомобилей под маркой УАЗ. Для них разрабатывали, внедряли в производство модификации мостов, которые с течением времени подвергались усовершенствованию. Первый агрегат получил свое название в нашей стране благодаря сотрудничеству царской России, а в дальнейшем СССР с американским автопромом, от владельца компании Уильяма Тимкена.

На производственных мощностях этой фирмы, еще с 1905 года стали выпускать передние и задние мосты. Советские ученые приобретали лицензии, затем вносили доработки. За последний век, несмотря на различные усовершенствования, выпущено только 3 вида агрегатов, которые и сейчас применяются, больше изобретений не поступало. Марка Тимкен состоит из 2 частей, часто в гаражах его называют:

• Разрезным.
• Редукторным.
• Портальным.
• Военным.
• Боевым.
• Гражданским.
• Колхозным.

Гражданский агрегат устанавливают на машины грузового ряда, буханки, бортовые. УАЗ-3151 принадлежит к легковому авто, который работает с такими же мостами. Есть еще линейка военных авто. Здесь от мостов требуется особая надежность, выдержка усиленных нагрузок с особыми техническими характеристиками, где более широкая колея захвата с передаточным числом равным 5.38 единиц. Устройства обладают большим уровнем тяговитости в отличие от обычных моделей, но меньшим скоростным режимом.

В боевых механизмах есть бортовые редукторы, которые приподнимают узел над осью на 4 см., отчего есть увеличения в дорожном просвете. Военные УАЗы имеют меньшую по габаритам главную передачу, чем у гражданских машин, свисание картера позволяет приподнимать приспособление. В общей сложности такие автомобили обладают большей надежностью по сравнению с гражданским автопарком.

Регулировка моста УАЗ Патриот

При эксплуатации автомобиля УАЗ(буханка), который эксплуатируется по бездорожью надо следить за ходовой частью, а также подвеской. Важная деталь у автомобиля это мосты. Так вот при заезде на яму обнаружили люфт на хвостовике заднего моста. Если люфт уже большой необходимо выяснить причину, скорее всего вышел из строя подшипник. Всегда есть несколько вариантов решения проблемы или ехать к мастерам редукторщикам или разобраться во всем самому и вникнуть в проблему.Пытаемся разобраться сами.

Подготовка

Для начала сливаем масло с заднего моста.

Берем специальный ключ шестигранник , поддон для слива масла и специальный шприц для слива масла. Откручиваем кардан, снимаем крышку.Разбираем хвостовик, мантируем сальник. Сальник легко демонтируется с помощью отвертки, сразу на замену покупаем новый. Также необходимо приобрести прокладки для дальнейшего соединения деталей между собой. Для дальнейшего соединения необходимо приобрести красный герметик и мягкий резьбовой фиксатор. На такой фиксатор хорошо сажать все карданные болты. Думали обойдемся небольшой разборкой хвостовика, но не тут то было, придется полностью разбирать задний мост.

Назначение дифференциала

Самоблокирующийся дифференциал на УАЗ представляет из себя устройство, которое отвечает за распределение крутящего момента трансмиссионного карданного вала между колёсами автомобиля, задний, либо передней оси.

Основная функция этого механизма заключается в обеспечении вращения колёс без пробуксовки.

Так, если автомобиль двигается прямолинейно, по ровной дороге с хорошим и чистым покрытием, его колёса одинаково нагружены, имеет место одинаковая угловая скорость их вращения. В данном случае дифференциал выступает как передаточное звено от карданного вала.

В случае, если условия движения начинают меняться, в условиях поворота, пробуксовки, то нагрузка на колёса автомобиля неравномерна. Для продолжения управляемого движения машины возникает необходимость по распределению получаемого крутящего момента от карданного вала между колёсами в разном соотношении. В данном случае дифференциал выполняет эту задачу, обеспечивает безопасное маневрирование автомобиля.

Дифференциал машин может располагаться в трансмиссии тремя вариантами, которые зависят от типа привода, а именно:

• в переднеприводных автомобилях — в картере коробки передач;
• заднеприводные автомобили имеют дифференциалы в корпусе ведущего моста;
• полноприводные автомобили оснащаются дифференциалами в корпусах переднего и заднего моста, либо в раздаточной коробке.

Сборка и регулировка узлов заднего моста УАЗ-3151

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

2. Установите упорные шайбы на шейки шестерен полуосей.

3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

4.Установите сателлиты на оси разъемной крестовины.

Рис. 7

Рис. 7. Выпрессовка наружного кольца подшипника дифференциала

5. Установите разъемную крестовину (рис. 1) с сателлитами в левую коробку сателлитов.

Рис. 8

Рис. 8. Установка коробок сателлитов по меткам

6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 2) (порядковые номера) обеих чашек были совмещены.

7. Соедините половины болтами и затяните их. Момент затяжки 32–40 Нм (3,2–4,0 кгс).

Р ис. 20

Рис. 20. Задний мост

8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98–137 Н·м (10–14 кгс·м). У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм. Регулировку подшипников дифференциала производите (в случае их замены) в следующем порядке:

Рис. 9

Рис. 9. Предварительная напрессовка внутренних колец подшипников дифференциала

1. Напрессуйте внутренние кольца подшипников (рис. 9) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5–4,0 мм.

Рис. 10

Рис. 10. Прикатка роликов подшипников дифференциала

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Шестеренчатые самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов:

• планетарные
• Quaife
• Torsen.

Все они основаны на свойстве косозубой или червячной передачи «заклинивать» при определенном соотношении крутящих моментов. Такие дифференциалы передают большую часть крутящего момента (до 80%) небуксующему колесу. Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; большая потеря мощности, чем у обычного дифференциала.Дифференциал типа Torsen изобретен в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет ее недостатков. Принцип работы основан на свойстве червячной передачи «расклиниваться». Название Torsen произошло от англ. Torque sensitive («чувствительный к крутящему моменту»). Torsen — товарный знак JTEKT Torsen North America Inc.

Разновидностей конструкций не так уж и много — можно выделить три основных:

Первый тип (T-1).Червячными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, червячные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте. Как только дифференциал пытается отдать момент на одну из полуосей, то червячную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2,5/1 до 5,0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.Рис.10Рис.11Второй тип (T-2).Автором этого типа является англичанин Rod Quaife В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют косозубое зацепление, которое расклиниваясь, так же участвует в процессе блокировки. Подобное устройство имеет и дифференциал TrueTrac компании EATON. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и т. д.Рис.12Рис.13Третий тип (Т-3).Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.Рис.14В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении.Рис.15В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколесных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличие от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач. Не ниже API GL-5.

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
2. Уложить кольцо в посадочное гнездо.
3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
5. Установить распорную муфту и вставить хвостовик в картер.
6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

Передний гражданский мост Тимкен на автомобили УАЗ 469 и буханка Задний мост Тимкен (гражданский), на автомобили УАЗ 469 и буханка Фото редуктора располовиненного гражданского моста

Блог про Уаз

На автомобили Уаз Патриот и Уаз Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.

Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбирь, взамен мостов старой конструкции, а с них они уже по наследству перешли на Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер.

Передний и задний мост типа Спайсер на Уаз, устройство.

Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.

Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.

В настоящее время такими шарнирами комплектуется и передние мосты старой конструкции типа Тимкен до сих пор устанавливаемые на автомобили Уаз легкового и грузопассажирского модельного ряда. По этой причине они обзавелись названием — гибридные мосты.

История возникновения дифференциала

Дифференциалы на автомобилях были внедрены не сразу. Их рождение связано с тем, что на заре автомобилестроения конструкторы столкнулись с проблемой манёвренности первых машин. Колеса крутились с одинаковой угловой скоростью. Это приводило к утере управляемости на поворотах, манёврах на скользкой дороге. Быть надёжным средством передвижения оказалось не суждено.

Первый механизм, который отвечал за распределение вращательного момента между осями, изобретён французом Пеккёром. Своё изобретение он представил миру в 1825 году. Известен изобретатель и тем, что создал первый в мире четырёхколёсный паровой грузовик.

Изобретённый французом механизм являлся устройством состоящем из валов и шестерён. Они способствовали передаче крутящего момента от мотора к колёсам. Однако агрегату проблему пробуксовки на поворотах полностью решить не удалось. Особенно недостатки проявляли себя при движении на в условиях гололёда, когда колёса теряли сцепление дорогой. Это приводило к частым авариям. Разбивать автомобиль в условиях бездорожья было обычным делом.

Конструкторы вынуждены были начать искать решение проблемы. Этот процесс занял достаточно длительное время. Сделать работоспособное устройство, устранить проблему удалось Фердинанду Порше, который изобрёл кулачковый механизм в дифференциале, исключающий проскальзывание колёс моста.

Исследование Порше закончил в 1935 году. Первые удачные экземпляры нового дифференциала были установлены на моделях Volkswagen скобка (Туре В-70).

Мосты УАЗ Спайсер, ШРУСы от Toyota и изящные формы. Проверяю прочность конструкции

Если в стране плохие дороги или их совсем нет, надо придумать технику которой эти дороги не нужны. Такую, как вездеход Шаман. Мне довелось прокатиться на этом вездеходе. Так есть ли у машины предел?

Изначально, главной задачей конструкторов было построить надежную и ремонтопригодную “тележку”. Потому конструкция независимой подвески одинакова для всех колес – все детали взаимозаменяемы. Мосты, созданные на основе уазовских «Спайсер» показали себя достойно. Пневматика Camozzi тоже не подводила.

Раздатка собственной разработки. На проектирование ушел год, плюс тесты. Агрегат в алюминиевом корпусе весит 250 кг. Для сравнения – двигатель Iveco F1C работающий под капотом вездехода — 240 кг.

Качество сборки – серьезно улучшили. Была проблема коррозии дверных петель, ручек и подножек. Теперь эти детали цинкуют. Кузовные панели и пластики в салоне подогнаны неплохо. Удачно сделаны резиновые коврики на полу. Они достаточно толстые и плотные, так что, залезая в теплый салон в сапогах с налипшим снегом, через короткое время обнаружил, что снег с сапог растаял, а грязи и воды нет.

Активирую блокировки, и выжимаю сцепление. Я и забыл, что бывает настолько тугая педаль. Как в грузовике. Хорошо хоть передачи часто переключать не надо. Они тут «длинные», включил вторую и езжай себе по буеракам спокойно. Шаман через них переваливает играючи. При этом двигатель работает почти на холостых оборотах. А где раскачка? Где удары? Я даже забыл пристегнуть поясной ремень безопасности. Каюсь!

Движение настолько мягкое, что завяжи мне глаза — легко бы поверил, что еду в лимузине по асфальту. При повороте руля на большие углы, слышно как шипит гидроусилитель. По усилию на «баранке» вездеход напоминает грузовик и сначала кажется, что машина неповоротлива, но это не так.

Как уже писал, тут три режима движения. Включаю “поворотный”, когда колеса двух задних осей поворачиваются в противоположную сторону от передних и вездеход очень легко разворачивается.

К пределу вездехода я так и не приблизился. Кажется, «посадить» его нереально. Но как рассказали сами представители компании, реально. На испытаниях Шаман застревал в болоте и глубоком снегу. Правда, выбирались каждый раз сами. В помощь — лебедка.

Основное достоинство вездехода не в умении азартно переваливать через крутые подъемы, а в том, что у него низкое давление на почву. Шаман используют там, где никогда не было дорог, а почва мягкая. Изюминка вездехода в шинах низкого давления, тоже собственного производства Авторос.

Для чего нужен такой вездеход? Явно не для того, чтобы возить топ-менеджмент госкорпораций. В отличие от гусеничной техники, которая рвет грунт и оставляет глубокие колеи, Шаман лишь приминает траву, которая со временем поднимается. Таким образом, направление (не могу назвать это дорогой) для обслуживания, скажем, газопровода, не заболачивается и остается проезжим. В крайнем случае, стравливаем давление в шинах и проезжаем по болоту. Отсюда экономическая выгода для крупной компании. Гусеничная техника постепенно бы превратила дорогу в вязкую трясину. И как тогда обслуживать тот же самый газопровод? Вертолетом? Так он золотой получится.

А Шаман бережно относясь к природе обеспечивает доступ вахтовиков, туда, куда надо. К тому же он может передвигаться по асфальту.

Сборка вездехода занимает полтора месяца. Кузов изготавливают из 8-миллимпетровых стальных листов. Дальше – “свадьба”, то есть кузов крепят на раму.

Задача будущего – снижение массы вездехода. Будет новая раздаточная коробка, которая в два раза легче той, что сейчас. А может быть и новые облегченные мосты.

Внедорожный «лимузин» с мистическим именем оставил приятные впечатления. Раз такую технику производят в России, будущее у промышленности есть.

Сборка заднего моста

Устанавливаем нашу конструкцию, так называемого паросенка обратно в штатное место.

Затем устанавливаем диферинциал или блокировку в специальные пазы .Затем в мосту подкручиваем специальное кольцо, для того чтобы диферинциал не болтался. Справа и слева ставим специальные крепежи, для поддержания конструкции. Затем ставим специальный фиксатор,

который предохраняет крепежное кольцо от ненужных зацепов и не даст кольцу раскручиваться и расслабляться, что не нужно при движении автомобиля.

После установки всех крепежей начинаем процесс сборки и затяжки болтов.

Устанавливаем обратно крышку на задний мост уаз и затягиваем ее. Далее ставим на место полуоси и также закрепляем их на колесах. Задний мост уаз буханка после сбора простое устройство. Ремонт заднего моста на уаз патриот можно делать у себя в гараже.

Устройство заднего моста спайсер УАЗ Патриот

Самое первое разберем из каких основных деталей состоит задний мост спайсер:

1. Сальник хвостовика, при разборе меняется на новый.
2. Передний подшипник хвостовика
3. Задний подщипник
4. Диферинциал или блокировка заднего моста
5. Подкручивающее колесо для установки диферинциала
6. Ведущая шестеренка

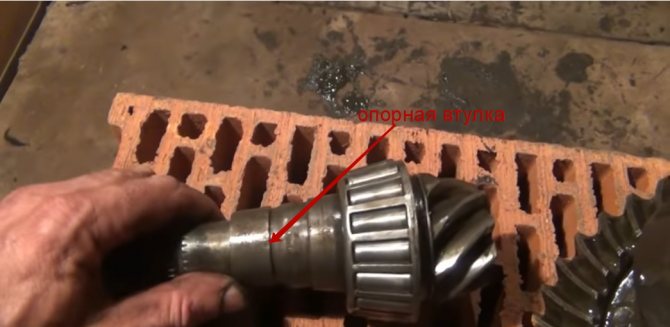

7. Опорная втулка
8. Флянец со шлицами

Для того, чтобы разобрать задний мост, необходимо открутить полуоси с двух колес и слегка их выдвинуть. Теперь оси не мешают для снятия диферинциала или блокировки, у кого что стоит. Даже если диферинциал на первый взгляд чистый, лучше промыть его керосином для дальнейшей более устойчивой работы.

Разборка

Откручиваем крышку и опускаем вниз. Внутри конструкции стоит опорный подшипник номер 1, он большого диаметра. Наружный подшипник с внешней стороны конструкции маленького диаметра. Внутри конструкции ведущая шестеренка в нее запрессовывается подшипник, в народе она называется паросенок.

Между подшипником и шестеренкой есть прокладка

которая была специально поставлена при регулировки редуктора. Для того чтобы он не шумел. Если Вы меняете главную пару подшипников, надо менять и регулировочное кольцо, так как оно может не подойти. Далее на эту конструкцию устанавливается опорная втулка,

затем ставится второй подшипник. Затем все это зажимается в обоймах и вращается. Последнее, что одевается на конструкцию-это флянец и затягивается.

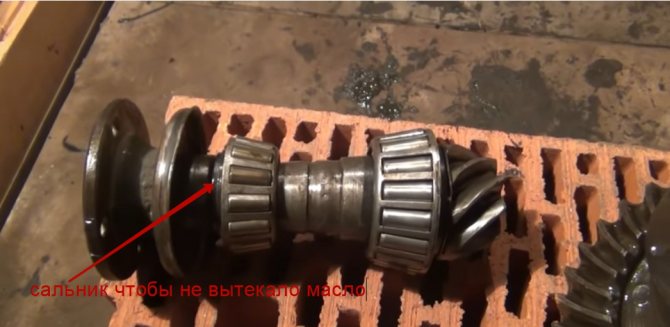

Между флянцем и подшипником стоит сальник

для того, чтобы масло не вытекало.Ремонт заднего моста на уаз не требует специальной подготовки. Пружины на задний мост заказывают отдельно на уаз патриот.

Как устроен дифференциал

У стандартного дифференциала принцип работы редукторный, обеспечивающий передачу мощности от коленвала на колеса. Его устройство включает в себя ряд основных узлов, к которым относятся:

• шестерни полуосей с сателлитами, размещённые в чашке (корпусе). Каждая полуось имеет подшипник;
• чашка, жёстко соединённая с шестерней ведомой, предназначенной для передачи крутящего момента от шестерни главной передачи.

Работа дифференциала сводится к передаче вращения на полуоси, обеспечивая кручение, вращение колёс. Сателлиты предназначены для создания разной угловой скорости при неизменной величине крутящего момента.

Установка и настройка

Алгоритм установки блокировки дифференциала на машины УАЗ Патриот:

1. Автомобиль располагается на подъемнике или смотровой яме.
2. Демонтировать шины с дисками, расположенные на переднем или заднем мосту, а затем снять тормозные механизмы.
3. Вынуть из картеров полуоси приводов, а затем отключить карданный вал, идущий от раздаточной коробки к редуктору моста.
4. Слить масло из картера через штатное отверстие, расположенное в нижней части корпуса.
5. Открутить болты, крепящие главную пару и механизм дифференциала. Затем устройства извлекаются из полости картера, рекомендуется проверить состояние конических подшипников. При обнаружении износа или люфта требуется заменить детали. Для замены подшипников используется специальный съемник, установка производится при помощи металлических оправок, соответствующих диаметрам колец.
6. Установить на штатное место доработанный узел, а затем смонтировать детали на место. При монтаже требуется соблюдать моменты затяжки резьбовых соединений, рекомендованные производителем. Прокладки подлежат замене, при использовании старых уплотнителей возможна течь масла по стыкам.
7. Настройка блокиратора не требуется, регулируются шестерни главной пары для обеспечения пятна контакта между зубьями. Для изменения положения шестерен используются шайбы, которые подбираются в зависимости от параметров передачи (маркировка наносится на торцевую часть зубчатых колес).
8. Залить в редукторы масло, тип и объем смазки указываются в документации, прилагаемой заводом к автомашине УАЗ Патриот.
9. Если используется блокировка с пневматическим приводом, то компрессор и ресивер размещаются в багажном отделении. Мотор помпы подключается к бортовой сети через предохранитель, кнопки управления устанавливаются в салоне.
10. После подключения магистралей и монтажа распределителя проводится проверка работоспособности механизма блокировки.

Виды самоблоков

С недавнего времени появилась возможность оснащения внедорожников Ульяновского производства таким изделием, как самоблокирующийся дифференциал разных видов. Поэтому рассмотрим основные варианты самоблоков на УАЗ Патриот, но они подойдут и на УАЗ Хантер на мостах Спайсер, а также их основные особенности. 1. Винтовой диференциал повышенного трения. Вид данного агрегата представлен на фото ниже, который с большой косозубой шестерней. Данные изделия начали выпускаться для внедорожников уже давно. Достоинством агрегатов является простота конструкции. Эффективным такой дифференциал будет в случае, если перед препятствием поддать газку, только тогда поджатое устройство поможет вырваться без буксования. Но если же въехать в яму, где одно колесо вывесится, то выбраться уже вряд ли получится, так как изделие будет гудеть, колеса буксовать, а машина только дергаться. Поэтому устанавливать такие приспособления на Патриот не рекомендуется, если вы часто эксплуатируете автомобиль в условиях «грязного» бездорожья.

2. Кулачковый самоблокирующийся дифференциал. Надежный агрегат, который позволяет преодолевать разного рода препятствия, при которых штатный дифференциал уже давно бы подвел. Кулачковое устройство имеет вид дифференциала повышенного трения, при помощи которого во время преодоления препятствия, колесо в воздухе будет вращаться, а второе колесо будет стремиться вытянуть автомобиль. Но для этого автомобиль должен иметь достаточный запас хода, поэтому зачастую водители даже не замечают того, что одно колесо вывешено, и автомобиль доли секунд осуществляет пробуксовывание.

3. Принудительная блокировка. Такой тип самоблока для внедорожника УАЗ Патриот появился совсем недавно. Особенностью принудительного самоблока является то, что в комплект устройства входит самодельная полуось с дополнительными шлицами. Если первые агрегаты принудительного типа имели сложную конструкцию, а также установка их осуществлялась только в специализированных центрах, то сегодня они были лишены всех этих недостатков. Главной особенность принудительного блока в мост является то, что он включается с помощью пневмопривода. Наиболее популярным изделием принудительного типа является устройство под названием «Спрут».

4. ДАК — дифференциал автоматический Красикова. Последний из списка самоблоков для внедорожника УАЗ Патриот, характеризующийся эффективностью функционирования. Его особенностью является то, что во время движения по любому виду препятствия, будь то грязь, песок или камни, когда колеса имеют разный момент вращения, шнеки агрегата перегоняют специальные шарики по замкнутому пространству, что собственно и влияет на показатель свободного хода. Когда же одно из колес оказывается в подвешенном состоянии, то шарики распираются в устройстве, тем самым зажимая шнеки. В таком случае осуществляется блокировка агрегата, а обратное его разблокирование происходит в момент равного углового вращения колес. На фото ниже представлен вид такого дифференциала, который можно установить, как в передний, так и задний мост.
