Установка блокировки еатон на уаз патриот

Блокировки дифференциалов для «УАЗов», которые серийно производятся:

1. Кулачковая нижегородского производства (самая популярная)Рис.162. Винтовая системы TorsenРис.173. Принудительная «Спрут» с пневмоприводомРис.18Рис.194. Принудительная (жесткая, муфтовая с храповым зацеплением)Полная принудительная блокировкаВ принудительных блокировках блокирование дифференциала происходит за счет жесткого соединения одной чаши дифференциала с полуосью при помощи механического либо гидравлического механизма включения. В настоящее время данный тип блокировок производится исключительно для а/м семейства УАЗ, но при необходимости есть все возможности для разработки и производства подобных блокировок на автомобиль любой марки.Механическая блокировка — блокированием посредством рычага и тросиков чаши дифференциала с одной из полуосей. Механизм включения установлен на чулке моста. В общем виде комплект показан на рисунке.Рис.20Гидравлическая блокировка — с использованием главного и рабочего гидроцилиндров. В качестве рабочей жидкости используется тормозная жидкостьИнструкция по эксплуатации жесткой принудительной блокировки с механическим или гидравлическим приводом включения на любые мосты УАЗ:

Жесткая блокировка дифференциала переднего и/или заднего мостов предназначена для использования только в случае буксования колес при движении по бездорожью, когда недостаточно подключения переднего моста. После включения необходимо проехать несколько метров для входа в зацепления шлицов подвижной муфты и дифференциала. Не производить включение блокировки при буксовании одного из колес, т. к. это может привести к повреждению системы блокировки. Примечание: не используйте жесткую блокировку в других дорожных условиях, при этом потребуется большее усилие для управление автомобилем особенно при выполнение поворотов, в этом случае в трансмиссии возникнет циркулирующий момент, который может привести к выходу из строя деталей моста (полуось, подвижная муфта блокировки, корпус дифференциала). Не рекомендуется двигаться с включенной блокировкой со скоростью более 10 км/ч.
После преодоления сложного участка блокировку необходимо выключить

Для облегчения разблокировки слегка поверните рулевое колесо влево и вправо во время движения автомобиля.
Категорически запрещается движение с включенной блокировкой по дорожному полотну с высоким коэффициентом сцепления (асфальтовое покрытие, плотная сухая глинистая дорога).
При использовании нестандартных колес (33-38 дюймов) эксплуатировать жесткую блокировку необходимо с повышенной осторожностью, т. к

использование колес большего диаметра приводит к большим нагрузкам и как следствие к возникновению риску выхода из строя деталей трансмиссии.

5. Лок-райт от Иж-Техно (Блокка)Краткая хар-ка блокировки: очень узкое применение.ВАЖНАЯ ОСОБЕННОСТЬ в том, что ДИФФЕРЕНЦИАЛ практически ПОСТОЯННО ЗАБЛОКИРОВАН. Т.е. при движении на прямой Лок-райт замкнут, и размыкается лишь в поворотах, когда возникает разница в моменте вращения колес.Однако, на скользком покрытии (мокрый, обледенелый асфальт, грунтовка, грейдер) может возникнуть пробуксовка колес, достаточной разницы в моменте вращения колес не возникнет и Блокка останется заблокированной! Т.е. не рекомендуется установка блокировки Блокка (Лок-райт) на УАЗ, который ездит в основном по обычным дорогам.Чем больше разница угловых скоростей колес, тем щелчки громче и чаще.

В условиях дождя, гололеда и т. п

ухудшается управляемость машины
Необходимо проявлять внимание и осторожность при вхождении в повороты
Повышенный износ шин на дорогах с твердым покрытием.
При вхождении в поворот блокировка издает щелчки при срабатывании обгонной муфты.

Итак: Блокка прекрасно ведет себя на бездорожье, проста и надежна. Но это устройство будет выполнять функции дифференциала, только когда на колесо будет воздействовать внешняя сила, позволяющая вращать колесо быстрее, чем вращается остальная часть трансмиссии. На скользких поверхностях, где одно из колес, как правило, имеет худшее сцепление с поверхностью и буксует — Блокка останется заблокированной и будет передавать момент на оба колеса оси.На поворотах обязательно нужно скидывать газ, проходить их накатом, только в этом случае Блокка разблокируется. Слушайте щелчки — это признак разблокировки и вращения колес с разной скоростью.Ресурс и использование ограничены. Только для грязи.6. ДАК (дифференциал автоматический Красикова)Рис.21Рис.22Пожалуйста, выбирайте, то что Вам больше всего подходит, заказывайте, приезжайте на установку. Если необходима консультация звоните (см.контакты).

Как и когда включать блокировку дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап, ограничения по использованию блокировки во время движения автомобиля.

Блокировка дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап устанавливает жесткую связь между левым и правым колесами, исключая их раздельное буксование. Это в ряде случаев позволяет улучшить проходимость автомобиля, но ухудшает его управляемость и устойчивость. А также дополнительно нагружает детали трансмиссии.

Прежде чем включать блокировку дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап:

После включения блокировки происходит автоматическое отключение антиблокировочной системы тормозов АБС. В результате чего загорается сигнализатор неисправности АБС. На ЖК-дисплее комбинации приборов выводятся текстовые сообщения:

Ручное выключение блокировки дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап возможно в любой момент повторным нажатием и удерживанием выключателя блокировки дифференциала на блоке управления напольного контейнера. До выключения сигнализатора блокировки дифференциала заднего моста в комбинации приборов.

Кроме этого, выключение блокировки происходит автоматически:

После выключения блокировки заднего межколесного дифференциала сигнализаторы блокировки и антиблокировочной системы тормозов АБС в комбинации приборов гаснут. Диагностика системы управления блокировкой производится блоком управления двигателем автомобиля после включения блокировки.

При наличии неисправностей включается сигнализатор неисправности двигателя в комбинации приборов. Считывание кодов неисправностей производится с использованием диагностического сканер-тестера для диагностирования автомобилей УАЗ.

Читать еще:  Гидроусилитель руля на уаз какой лучше

Чтобы использование блокировки было эффективно, необходимо учитывать и выполнять следующее:

— Не используйте блокировку дифференциала на дорогах с сухим твердым покрытием. Это приводит к повышенным нагрузкам на трансмиссию. Ускоренному износу шин и ухудшению маневренности автомобиля.

— При движении по дорогам с низким коэффициентом сцепления (гололед), включенная блокировка провоцирует потерю сцепления колес с дорогой и занос задней оси с нарушением курсовой устойчивости.

— Особенную осторожность соблюдайте при включении блокировки на автомобилях, оборудованных антиблокировочной системой тормозов. Так как АБС не может корректно работать при включении блокировки, и поэтому она принудительно отключается

При отключении АБС резко возрастает склонность автомобиля к заносу при торможении на скользком покрытии. После выключения блокировки АБС включается автоматически.

— При движении в поворотах с включенной блокировкой автомобиль имеет недостаточную поворачиваемость и склонность к сносу на внешний радиус поворота. Особенно на дорогах с низким коэффициентом сцепления.

— Включайте блокировку дифференциала заднего моста только при работающем двигателе после остановки автомобиля. Не пытайтесь включать блокировку дифференциала во время буксования колес. Это приведет к ударным нагрузкам и поломке деталей.

— Включайте блокировку дифференциала заднего моста только в тех случаях, когда для преодоления препятствия недостаточно включения переднего моста. И только после его включения.

— Не выключайте блокировку дифференциала заднего моста во время движения в повороте.

Особенности выключения блокировки дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап.

После получения сигнала на выключение блокировки, блокирующая муфта некоторое время может находиться во включенном состоянии. Выход муфты из включенного состояния произойдет при сбросе газа. Например, во время переключения передачи.

После преодоления препятствия и выключения (ручного или автоматического) блокировки дифференциала убедитесь, что муфта разблокировала дифференциал. При движении в поворотах отсутствуют проскальзывание колес и стуки в трансмиссии. Управляемость автомобиля не отличается от обычной.

Эффективность блокировки дифференциала заднего моста на УАЗ Патриот и УАЗ Пикап.

Не всегда включение блокировки способствует повышению проходимости автомобиля. Например, при движении по мягким (заболоченным) грунтам включенная блокировка может привести к срыву дерна и закапыванию колес.

Включение блокировки особенно эффективно при диагональном вывешивании колес. Или при большой разнице в сцеплении колес справа и слева. Во избежание чрезмерных нагрузок на дифференциал моста не допускайте длительного буксования одного из колес.

Особенности устройства

Всем владельцам автомобиля УАЗ Патриот известно, что классический самоблокирующийся дифференциал имеет недостаток, заключающийся в передаче большой мощности на то колесо, которое способно ее реализовать в меньшей мере. Что это означает? А означает это то, что во время движения по грязи, когда одно колесо попадает в ухаб, то оно начинает вращаться при нажатии на педаль акселератора, а тем временем противоположное колесо стоит на месте. С такой проблемой ведутся многолетние способы борьбы, на основании чего появились различные виды блокировочных механизмов. К таким механизмам относятся как автоматические блокировки, так и ручные. Каждый из них имеет свои недостатки. Ведь ручной самоблокирующийся дифференциал управляется непосредственно водителем, отвлекая его от управления автомобилем. Поэтому установка ручного устройства не всегда является рациональной. Но, с другой стороны, дороговизна автоматических изделий не подтверждена на практике. Ведь включение устройства осуществляется в зависимости от разности угловых скоростей, поэтому пока такая разность не будет достигнута, агрегат не заблокируется мгновенно. На внедорожниках УАЗ Патриот имеются базовые дифференциалы, которые часто водители заменяют на самоблоки. На фото ниже показаны виды обеих агрегатов, а также их отличия.

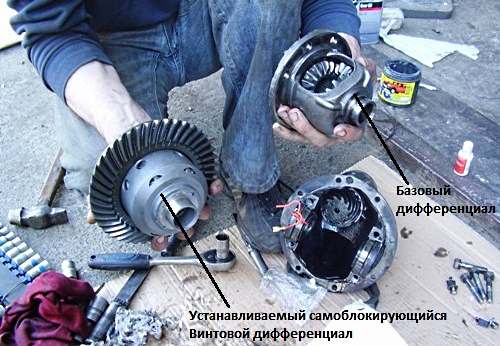

Как видно, отличие данных агрегатов незначительное, только в конструкции самоблока имеется большая косозубая шестерня, которая и является механизмом ограничения разницы скоростей вращения выходных шестерней. Несмотря на то, что автоматический самоблок имеет недостатки, именно он является наиболее популярным для установки в мост внедорожника. К тому же самоблок можно устанавливать как в передний, так и задний мост. Только большая продуктивность будет достигнута, если дифференциал установить на задний мост. Следует также знать, что установка может быть осуществлена в домашних условиях, но при этом необходимо быть предельно внимательными, так как процесс является достаточно сложным и емким. Как осуществляется установка изделия в мост внедорожника УАЗ Патриот, рассмотрим позже, а сейчас выясним, какие виды изделий выпускаются на производстве.

Виды изделий

С недавнего времени появилась возможность оснащения внедорожников Ульяновского производства таким изделием, как самоблокирующийся дифференциал разных видов. Поэтому рассмотрим основные варианты самоблоков на УАЗ Патриот, а также их основные особенности.

1. Винтовой агрегат повышенного трения. Вид данного агрегата представлен на фото выше, который с большой косозубой шестерней. Данные изделия начали выпускаться для внедорожников уже давно. Достоинством агрегатов является простота конструкции. Эффективным такой дифференциал будет в случае, если перед препятствием поддать газку, только тогда поджатое устройство поможет вырваться без буксования. Но если же въехать в яму, где одно колесо вывесится, то выбраться уже вряд ли получится, так как изделие будет гудеть, колеса буксовать, а машина только дергаться. Поэтому устанавливать такие приспособления на Патриот не рекомендуется, если вы часто эксплуатируете автомобиль в условиях «грязного» бездорожья.

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Шестеренчатые самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов:

• планетарные
• Quaife
• Torsen.

Все они основаны на свойстве косозубой или червячной передачи «заклинивать» при определенном соотношении крутящих моментов. Такие дифференциалы передают большую часть крутящего момента (до 80%) небуксующему колесу. Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; большая потеря мощности, чем у обычного дифференциала.Дифференциал типа Torsen изобретен в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет ее недостатков. Принцип работы основан на свойстве червячной передачи «расклиниваться». Название Torsen произошло от англ. Torque sensitive («чувствительный к крутящему моменту»). Torsen — товарный знак JTEKT Torsen North America Inc.

Разновидностей конструкций не так уж и много — можно выделить три основных:

Первый тип (T-1).Червячными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, червячные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте. Как только дифференциал пытается отдать момент на одну из полуосей, то червячную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2,5/1 до 5,0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.Рис.10Рис.11Второй тип (T-2).Автором этого типа является англичанин Rod Quaife В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют косозубое зацепление, которое расклиниваясь, так же участвует в процессе блокировки. Подобное устройство имеет и дифференциал TrueTrac компании EATON. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и т. д.Рис.12Рис.13Третий тип (Т-3).Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.Рис.14В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении.Рис.15В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколесных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличие от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач. Не ниже API GL-5.

Дифференциал Eaton с электроблокировкой на УАЗ

На УАЗ Патриот 2017 модельного года Завод предусмотрел возможность установки задней межколесной блокировки Eaton. Это электрически блокируемый дифференциал ELocker. Точно такие же дифференциалы уже устанавливаются на ГАЗели и Соболя (с 2012 года).

Дифференциал с электрической блокировкой EATON включается принудительно, кнопкой расположенной под шайбой» включения раздаточной коробки.

Рекомендуется включать блокировку при скорости автомобиля не выше 5 км/ч. При пробуксовке одного из ведущих колес дифференциал позволяет заблокировать ось на 100%. Выключение дифференциала возможно ручное или автоматическое. Автоматически межколесный дифференциал с электрической блокировкой EATON отключается при скорости 30 км/ч., эта функция запрограммирована в блоке управления двигателем.

4u PRO

Не все понимают, что в реальных эксплуатационных условиях колеса могут вращаться с разной скоростью в самых разных ситуациях, а именно:

• В процессе поворота, когда внешнее колесо должно преодолеть на порядок большее расстояние по сравнению с внутренним.
• В условиях неровной дороги, когда оба колеса передвигаются по разному рельефу.

Стоит отметить три основные категории:

• открытый;
• с блокировкой;
• дифференциал повышенного трения.

В зависимости от особенностей авто используются разные схемы ограничения работы – ручная или автоматическая.

В первую очередь стоит отметить преимущества, которыми отличается ручная блокировка: Недостатки же являются следующими: Преимуществ у автоматики несколько:

• Блокировка включается в любых сложных ситуациях, и водитель не должен отвлекаться для того, чтобы привести ее в действие.
• Автоматическая система устанавливается гораздо проще по сравнению с ручной блокировкой.

Но и минусы также должны учитываться:

• Постоянная работа блокировки дает о себе знать, вследствие чего руль несколько сопротивляется, а шины шумят при повороте.
• Момент автоматического зацепления шестерен отчетливо заметен по щелчку, который для многих является раздражающим.

Пневмо-блокировка межколесного дифференциала УАЗ осуществляется следующим образом:

Применяемость и установка

Устанавливается на УАЗ 31519 Хантер (Hunter), УАЗ 3163 Патриот (Patriot), УАЗ 2363 Пикап (Pickup), УАЗ Карго, УАЗ Профи, УАЗ 452, 2206 и их модификаций с мостами Спайсер, возможна установка на УАЗ 469, 452 (Буханка), с мостами Тимкен/Гибрид

Гарантия на электрическую блокировку «Eaton» 6 месяцев с момента установки. Настоятельно рекомендуем производить установку в сертифицированном автосервисе, по избежании неправильного подключения блокировки

Внимание! Включать на стоящем автомобиле или на скорости до трёх миль в час с минимальной пробуксовкой. Включение на большей скорости может повредить блокирующий механизм с последующим отказом в гарантийном ремонте

Мы отказываем в гарантии если повреждена блокирующая муфта или штифты. После прохождения сложного участка блокировку нужно отключить. Не рекомендуется отключать блокировку под нагрузкой, на пример в повороте. Когда блокировка нагружена, то она может отключиться не сразу, как результат — дифференциал будет заблокирован тогда, когда это не нужно. В холодную погоду возрастает вязкость масла, что влечёт за собой самопроизвольное включение блокировки. Рекомендуем использовать синтетическое масло в холодное время года.

Отличительной особенностью дифференциалов с электроблокировкой является простота установки, простота подключения и простота устройства самого узла. Дифференциалы с пневмоблокировкой и дифференциалы с гидроблокировкой требуют сложного монтажа. Включают в себя много компонентов, что в разы снижает надёжность узла, а некачественная установка ведёт к повреждению проводки и отказу всей системы в целом. При установке дифференциалов с электроблокировкой нет лишних схем по монтажу, где можно допустить ошибку: не нужно компрессоров, цилиндров для включения пневмо и гидроприводов. Электрическая блокировка, при нажатии кнопки управления, осуществляется электромагнитом и электрическая цепь активирует запорный механизм.

Блокирующий электромагнитный механизм дифференциала «EATON» активируется, полностью блокируя мост, простым нажатием кнопки. Когда ось полностью заблокирована, весь имеющийся крутящий момент распределяется на оба колеса. За счет колеса, имеющего наибольшее сцепление с дорогой, автомобиль имеет возможность продолжить движение.

Дифференциал с полной, 100%-ой блокировкой опробован на миллионах машин, эксплуатирующихся в условиях бездорожья по всему миру. Разработанный в соответствии с российскими климатическими и дорожными условиями эксплуатации, дифференциал «EATON»:

• позволяет полностью заблокировать полуоси по требованию водителя
• можно управлять с помощью ручного переключателя или электронного блока управления
• четырехсателлитная конструкция обеспечивает максимальную прочность
• не требует технического обслуживания, не требует специальных смазок или добавок
• совместимо для использования на передних или задних осях
• в выключеном режиме функционирует, как открытый дифференциал

Устройство межколесного дифференциала с электроблокировкой EATON

Нажимая кнопку блокировки дифференциала, водитель подает ток на электромагнит, который жестко, при помощи скобы, зафиксирован в картере заднего моста. Магнитное поле притягивает к неподвижному электромагниту кольцо с профилированными канавками (поворотная пластина), которая вращается вместе с корпусом дифференциала. Кольцо «притормаживается» и при помощи своих профилированных канавок сдвигает толкатели вместе с муфтой включения блокировки, которая своими наружными зубьями связана с корпусом дифференциала. Сдвинувшись, муфта входит внутренними вырезами в зацепление с шестерней полуоси. Блокировка включилась!

При снятии напряжения с электромагнита поворотная пластина освобождается, толкатели перестают воздействовать на муфту, и возвратная пружина выводит муфту из зацепления с шестерней полуоси.

Принцип работы самоблокирующегося дифференциала на УАЗ

Стандартный самоблокирующийся дифференциал на УАЗ является симметричным межколесным (иное название — межосевой) дифференциалом Его работа осуществляется в трёх режимах:

• режим прямолинейного движения;
• маневрирование на поворотах;
• движение при скользкой дороге.

В первом режиме (прямолинейном) колеса уазика работают в условиях равного сопротивления дорожного покрытия. Тяга к дифференциалу без проблем поступает на его корпус, вместе с которой перемещаются сателлиты. Они обеспечивают нормальную работу шестерёнок полуосей, передавая тягловые усилия на колесо в равных пропорциях. Частота вращения шестерней полуосей равна частоте вращения главной передачи.

При втором режиме, при начале маневрирования, при движении в повороте, внутреннее колесо моста, начинает испытывать больше сопротивление чем наружное. При этом внутренняя шестерня полуоси начинает замедляться, что приводит к вращению сателлитов, которые увеличивают частоту кручение внешний шестерни полуоси. Ведущие колеса начинают крутиться с разными угловыми скоростями. Это позволяю осуществить манёвр без пробуксовки. Устройство дифференциала обеспечивает равномерную тягу, независимо от значения угловых скоростей, в равном соотношении к каждому колесу.

Когда УАЗ двигается по скользкому дорожному полотну, то одно из колёс, как правило, находиться в условиях большего сопротивления, второе проскальзывает — буксует. В данной ситуации самоблокирующий дифференциал обеспечивает вращение буксирующего колеса с более высокой скорости. Второе колесо, наоборот, начинает останавливаться. Так как крутящий момент на буксирующим колесе незначителен, вследствие малого сцепления, тяга колеса также невелика. Такая работа дифференциала позволяет достаточно успешно преодолевать скользкие участки.

Однако имеет место тупиковая ситуация на уазике, снабжённым стандартным симметричным дифференциалом, когда автомобиль оказывается неспособным сдвинуться с места.

В стандартной, заводской комплектации блокирование дифференциала на УАЗе, в том числе и снабжёнными мостами «спайсер», может, при вхождении в поворот на скользкой дороге, создать эффект к т.н «чрезмерной поворачиваемости». При сильном разгоне машины, которое осуществляются в условиях смешанного дорожного покрытия, может начаться увод машины от траектории, по который направляет ее водитель.

Шариковый ДАК

Если не считать крепежных элементов и шариков, то дифференциал автоматический Классикова конструктивно состоит из пяти элементов, размерами схож с классическим узлом, и по весу не отличается. Работает он довольно просто. На неровных участках дороги или на поворотных отрезках, когда скорость вращения колес различна, шнеки, соединяющиеся с полуосями, перемещают шарики по замкнутому пространству, создавая тем самым признаки свободного дифференциального устройства.

Но это длится до тех пор, пока колесная пара крутится максимально одинаково. Как только одно колесо утрачивает контакт с покрытием, шарики начинают распираться и закусывать шнеки, не давая им возможности проворачиваться по отношению друг к другу. Узел блокируется, пока вновь не наступят равные условия для колес. Стоит система в пределах семисот пятидесяти американских долларов.

Для УАЗов наиболее популярными являются кулачковые блокировки, которые производит нижегородский завод. Используются и винтовые системы типа Torsen.
