Портальные мосты: устройство и назначение

Системы On Demand

Добавьте к описанной выше системе немного электроники и получите трансмиссию, которую автопроизводитель, немного лукавя, может иногда называть постоянным полным приводом. Все дело в том, что за подключение дополнительного моста отвечает электроника, распознающая, когда основные ведущие колеса начинают пробуксовывать. Такая схема характерна для множества паркетников, а подключаемым может быть как передний мост, так и задний. Система также лишена межосевого дифференциала и подключает полный привод только при пробуксовке — это позволяет экономить топливо и сохранять, например, предсказуемые переднеприводные повадки авто или напротив спортивные манеры заднего привода. Минус лишь в том, что водитель сам не может выбирать, когда включить полный привод, что совершенно бесполезно на бездорожье. Кроме того, резкое подключение дополнительного моста при заносе может не помочь его избежать, а напротив усилить скольжение.

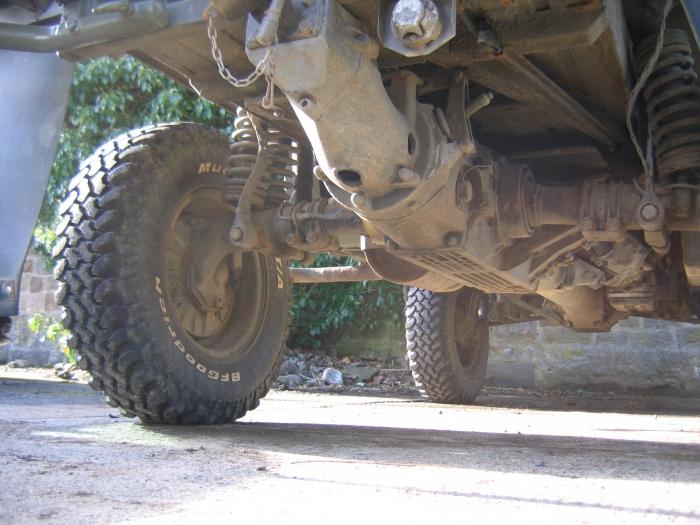

Pinzgauer

В отличие от предыдущей модели подвесок, портальные мосты от этого австрийского вездехода представляют собой не просто заимствованную технологию у UNIMOG, а являются собственной разработкой компании Steyr. Таким образом, было обеспечено собственное техническое решение бортовых редукторов, оснащенных шестернями внешнего зацепления.

Несмотря на то что использование таких мостов позволяет добиться заметно меньшего увеличения дорожного просвета, в данном случае присутствует гораздо более эффективная управляемость автомобиля, особенно если он движется на достаточно большой скорости. Главной причиной в данном случае является то, что подвеска у «Пинца» является абсолютно независимой и оснащена качающимися полуосями.

Отличительные признаки УАЗ с военными мостами

Военный мост имеет бортовые редукторы. Это дает возможность увеличить клиренс автомашины. Они отличаются надежностью, так как главная пара имеет зубья большего размера, но количественный состав их меньший, чем у мостов гражданских.

Вот так выглядят военные мосты

Назначение военных мостов в том, что они способны без особых усилий двигаться по грязи и глубокой колее.
Поэтому дополнительный дорожный просвет военного моста в 8 см дал возможность передвижения такого транспорта по бездорожью. Повышенный крутящийся момент в условиях бездорожья тоже стал огромным плюсом и помощью. Скорость движения на таком автомобиле, особенно на трассе, снижена, и больше 90 км/час автомашина с военным мостом разогнаться не сможет. УАЗ не предназначен для гонок по дорогам, он существует для движения по разбитым дорогам.

Существуют мифы, созданные самими же автолюбителями, касающиеся шумности, наката, скоростного режима, расхода военных мостов:

1. УАЗ машине позволяет движение с достаточно высокой скоростью, если запчасти его моста качественной сборки и хорошо законтрены главные подсоединения.
2. Шуметь может только неисправный передний или задний мост автомобиля, вне зависимости от того, военный он или нет.
3. Военные мосты имеют отличный накат (набег). Независимо от его типа, только нерабочий может иметь затруднение с выбегом.
4. Военники могут быть намного экономнее колхозных мостов. Расход полностью обусловлен качественной работой двигателя, исправностью моста.

Диаметральная тяга руля прямолинейная и короткая, располагается она от одного колеса к другому. Эта деталь военника не может быть заменена тягой с колхозника. Купить можно «вояку» и без автотяги на передний мост.

Купленную отдельно тягу нужно прикрепить перед вкатыванием моста, чтобы ступицы не разъезжались впоследствии.

Наша автомобильная промышленность выпускает два вида рулевых сошек: первый в Екатеринбурге, второй — в Нижнем Новгороде. Данная запасная часть устанавливается в левом поворотном кулаке.

Как еще можно увеличить проходимость

Не стоит забывать о том, что проходимость автомобиля зависит не только от возможностей привода и конструктивных особенностей трансмиссии. Большое влияние на эти характеристики оказывают такие особенности автомобиля, как длина хода подвески, колесная база, углы заезда и съезда на уклонах. Одним из важных показателей также является дорожный просвет машины, или клиренс.

Когда владелец внедорожного автомобиля собирается приступить к модернизации какого-либо узла или агрегата, он должен ответить себе на вопрос о необходимости такого вмешательства. Ведь потребуются серьезные финансовые затраты, к тому же в конструкцию автомобиля будут внесены существенные изменения. Возможно, стоит ограничиться установкой мощной внедорожной резиной с развитыми грунтозацепами.

Людьми, продолжившие дело Фридриха, оказались Г.К.Мирзоев (создатель редукторных мостов для ульяновских вездеходов) и шведский конструктор Нильс-Магнус Хартелиус (ответственный за внедорожные проекты военного назначения компании Volvo). На исходе семидесятых он модернизировал семейство внедорожников С200, оснастив их портальными мостами. Машина с модернизацией обрела рекордный дорожный просвет — 380 мм!

На тот момент самый большой просвет у внедорожников составлял всего 250 мм. Ко всему, в конструкцию автомобиля добавили блокировку межколесного дифференциала. Единственные модели, на которых применены портальные мосты — UNIMOG, УАЗ, Volvo C303 и еще, пожалуй, Pinzgauer.

Теперь немного пройдемся по определениям. Портальные мосты — это мосты с бортовыми редукторами, за счет которых поднимается сам мост относительно колес, а также может быть значительно уменьшены в размерах главная передача и ее картер.

Многие считают, что портальными они называются потому, что имеют вид буквы «П». В принципе, верно, скорее всего все порталы имеют такой вид, но так как «портал» слово не русское, то понятно, что отношение к букве «П» иметь он не может. В формулировках по машиностроению портал — это пространственная рама или, если точнее, пространственная несущая конструкция. Вот откуда, так сказать, ноги растут.

На автомобилях портальные мосты появились сравнительно недавно. Ценители таких мостов — это, в первую очередь, военные и любители оффроуда. Действительно, ведь редукторный мост (второе название «портала») позволяет увеличить дорожный просвет (а значит проходимость), а также, благодаря трем редукторам в мосту вместо одного, снизить нагрузки на трансмиссию при установке увеличенных колес.

Важный момент: передаточное число портальных мостов более «тяговое», но менее «скоростное», что, в принципе, для оффроуд машин и не является решающим фактором.

Приведем преимущества портальных мостов:

• Увеличенный клиренс (на разных моделях и при установке различных шин немного отличается); • Большая «тяговитость» (крутящий момент) — незаменимое качество для перевозки тяжелых грузов, буксировки и, конечно, езде на малых оборотах по грязи, снегу и вообще, для преодоления дорожных преград. • Повышенная надежность — из-за большего размера зубьев главной пары, а так же по причине равномерного распределения нагрузки между главной и бортовыми передачами.

Включение переднего моста «УАЗ-Патриот»

УАЗ — это мощный российский внедорожник. По нормальной поверхности автомобиль и так отлично пройдет, а вот для езды по ухабам, непролазной грязи и колдобинам необходимо произвести включение переднего моста УАЗ. Как это сделать? Для этого необходимо проверить, в какое положение установлена муфта переднего моста УАЗ. Для включения необходимо провернуть хабы по часовой стрелке и переместить вперед. После всех проделанных манипуляций проходимость автомобиля значительно увеличится, за счет того, что передние колеса будут вращаться синхронно с задними. Стоит учесть, что включение переднего моста УАЗ значительно увеличит расход топлива. Но машина станет более маневренной, устойчивой и более управляемой. В случае когда включение переднего моста УАЗ производится для езды по ровному асфальту, резина и трансмиссия изнашиваются в несколько раз быстрее, а управляемость заметно ухудшается.

Вообще, существует 2 способа включения хаба: ручной и автоматический. Первый способ подробно рассмотрен выше, а второй является наиболее удобным.

Стоит помнить, что включение и выключение стоит производить после полной остановки автомобиля. После проделанных операций необходимо убедиться в фактическом включении устройства, а также его отключении.

Способы определения выключения переднего моста:

При езде обратить внимание на поведение задних колес, они должны работать независимо от передних.
Обратить внимание, как ведет себя автомобиль на поворотах — автомобиль будет немного вести при включенном переднем приводе.
Ну и самый народный и распространенный способ. Необходимо попросить постороннего человека посмотреть, вращаются приводы или нет

Если крутятся, значит, муфты включены, и их необходимо отключить.

Устройство ходовой части и трансмиссии УАЗ-3741

Уже первый автомобиль Ульяновского автозавода — знаменитый ГАЗ-69 — имел колесную формулу 4×4, обладал просто фантастической проходимостью и был крайне неприхотлив. И до сегодняшнего дня концепция «народного внедорожника», заложенная в легендарном «Козлике», остается актуальной и реализуется во всех современных моделях УАЗ. Полный привод также предусмотрен и в автомобиле УАЗ-3741 (до 1985 года — УАЗ-452), который более известен под названием «Буханка» (что отражает его характерную форму) или «Таблетка» (вследствие частого использования в качестве карет «Скорой помощи» и санитарных машин в армии).

Основу ходовой части УАЗ-3741 составляют два ведущих моста, имеющих классическую зависимую подвеску на полуэллиптических рессорах и гидравлических амортизаторах. Причем только в данной модели рессоры имеют по 13 листов (в остальных моделях листов меньше), причем на передней и задней подвеске рессоры взаимозаменяемы.

Трансмиссия автомобиля имеет довольно простое устройство, она также построена по традиционной схеме без каких-либо особенностей. Трансмиссия содержит 4-ступенчатую коробку передач с ручным управлением (классическую МКПП), которая работает в паре с двухступенчатой раздаточной коробкой (имеет повышающую и понижающую передачи) — благодаря наличию «раздатки» количество возможных передач увеличивается вдвое, что многократно повышает возможности трансмиссии. Крутящий момент от раздаточной коробки с помощью двух карданных валов передается на передний и задний ведущие мосты. В ведущих мостах момент разделяется на два потока и направляется к колесам, обеспечивая их вращение.

Отдельно скажем о назначении и устройстве переднего ведущего моста автомобилей семейства УАЗ-3741.

Тема про то, какие мосты лучше на УАЗ наверняка перетиралась не один раз. Кто-то за гражданские, кто за военные мосты на УАЗ. Попробуем немного разобраться что к чему. Конечно же, УАЗбука нам в помощь. Информации там достаточно. Можно собрать небольшой коллажик

Портальные мосты: устройство и назначение

На сегодняшний день можно привести множество примеров доработки и тюнинга внедорожников. Одни делают люфт кузова и подвески, вторые меняют колеса, а третьи делают и то и другое. Однако сегодня мы рассмотрим весьма необычный способ тюнинга, благодаря которому можно повысить проходимость автомобиля эффективнее всяких 20-дюймовых колес. Это чудо-приспособление называется портальный мост.

Смотреть галерею

Что он из себя представляет?

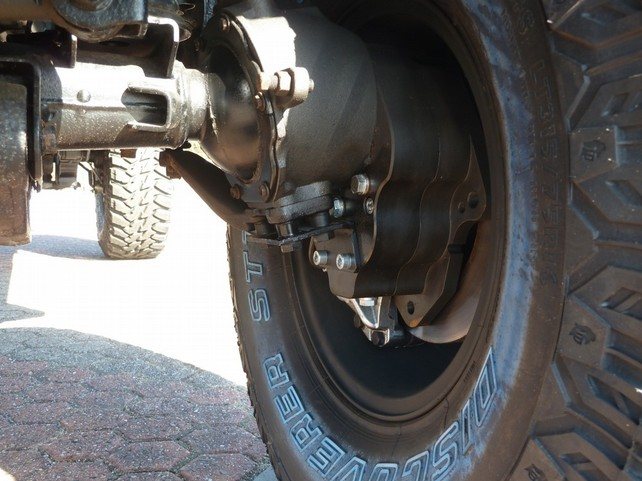

Портальные мосты – это механизмы с бортовыми редукторами, имеющие П-образную конструкцию. За счет редуктора поднимается ось на несколько сантиметров выше уровня колеса. Также стоит отметить, что с такими мостами уменьшается в размерах главная передача и картер.

Почему «портальные»?

Некоторые водители думают, что название «портальная» эта ось получила за счет своей характерной конструкции. По сути, это так, однако само название «портал» имеет иностранное происхождение и в данном случае обозначает пространственную несущую конструкцию.

Применение

На внедорожниках такие устройства применяются не так уж и давно. Главными ценителями данных мостов являются любители трасс «офф-роуд». Объясняется это тем, что портальные мосты позволяют существенно повысить дорожный просвет автомобиля, в чем, собственно, и заключается их основная функция. А благодаря тому что в конструкции применяется сразу несколько редукторов, трансмиссия внедорожника не терпит таких больших нагрузок, как коробка передач обычного джипа.

Смотреть галерею

Стоит также отметить, что портальные мосты, помимо своей особой конструкции, имеют особое передаточное число. Зачастую данное значение отличается от стандартного в более «тяговую» сторону. Таким образом, автомобиль становится более пригодным к эксплуатации на бездорожье и менее динамичным на асфальтированном покрытии. Впрочем, для владельцев внедорожников, которые в большей части эксплуатируют их на грунтовых трассах, потеря скорости — это несущественный недостаток.

Преимущества

В первую очередь, как мы уже сказали, портальные мосты существенно увеличивают дорожный просвет автомобиля. А поскольку расположение балки между колесами играет решающую роль, то благодаря такой оси можно увеличить клиренс как минимум на 10 сантиметров. Например, если у автомобиля «Хантер» УАЗ мосты расположены от поверхности дороги на расстоянии 21 сантиметра, то после установки портальных данное значение увеличивается до 38 см.

Смотреть галерею

Но это не единственная причина, по который автолюбители устанавливают портальные мосты. Также благодаря данному устройству можно значительно увеличить крутящий момент, то есть сделать внедорожник более тяговитым. Такое транспортное средство может преодолеть абсолютно любое препятствие, даже если на нем перевозить грузы или буксировать другой автомобиль. Грязь, снег, жара и мороз – не помеха для такой машины. Стоит отметить, что портальные мосты имеют больший размер зубьев главной пары. За счет этого внедорожник становится более надежным. Также портальные мосты (УАЗовский «Барс» в том числе) равномерно распределяют нагрузку между бортовыми и главной передачей.

Виды мостов по назначению

По назначению мосты делятся на: ведущие, управляемые, комбинированные, поддерживающие и проходные.

Ведущие

Ведущий мост соединяет между собой колеса ведущий оси, обеспечивая передачу крутящего момента от двигателя, а следовательно содержит в себе механизмы, необходимые для выполнения этой задачи: главную передачу, дифференциал, полуоси, колёсные ступицы. У автомобилей, привод в которых осуществляется гидравликой или электричеством, некоторые вышеперечисленные элементы не применяются, вместо них используются мотор-колёса.

Ведущий мост грузовика

Ведущий мост может располагаться спереди, сзади, либо одновременно и там и там (последнее чаще встречается у машин повышенной проходимости). Он выполняет следующие функции:

• Передача и преобразование крутящего момента к ведущим колесам;
• Обеспечение разной скорости вращения колес;
• Передача тягового усилия к раме автомобиля или кузову;
• Передача тормозных усилий.

Устройство ведущего моста грузового автомобиля:

1 — ступица; 2 — тормозной барабан; 3 — сапун; 4 — зубчатое колесо главной передачи; 5 — картер главной передачи; 6 — шпилька крепления картера главной передачи; 7 — балка моста; 8, 10 — полуоси; 9 — дифференциал; 11 — тормозная камера; 12 — подшипники ступицы.

Управляемые

Грузовик Tatra T813 S1 8×8 с двумя управляемыми мостами спереди

Управляемый мост содержит в себе механизмы рулевого управления, обеспечивая маневренность транспортного средства, и соединяет колеса управляемой оси. Управляемый мост может быть расположен спереди или сзади, у многоосных транспортных средств таких мостов может быть несколько. В основном управляемый мост располагается спереди за исключением специальной техники вроде зерноуборочных комбайнов, погрузчиков, автомобилей коммунальных служб — у них он располагается сзади.

Основой управляемого моста может служить как балка/поперечина, так и подрамник. У большинства легковых автомобилей (чаще всего они переднеприводные) спереди установлен управляемый ведущий мост или, если говорить корректными терминами, так называемый комбинированный мост.

Устройство управляемого неразрезного моста грузовика «ГАЗ»:

1 — колесо;2 — тормозной барабан;3 — ступица;4, 13 — подшипники;5 — гайка;6 — щит;7 — цапфа;8 — шкворень;9, 16 — рычаги;10, 15 — тяги;11 — шайба;12 — стопор;14 — балка.

Наиболее часто встречающиеся типы передних управляемых мостов:

а — неразрезной;б — разрезной;1 — колесо;2 — цапфа;3 — шкворень;4 — балка;5 — рессора;6 — стойка;7 — подвеска.

Комбинированные

Комбинированный мост сочетает в себе функции ведущего и управляемого мостов. Наиболее распространена такая компоновка в легковых переднеприводных автомобилях. В комбинированном мосте есть главная передача и дифференциал, а привод реализован с помощью карданной передачи с карданными шарнирами равных угловых скоростей (ШРУС). Внутренние шарниры отвечают за подвижность узла по вертикали, наружные — при повороте колеса.

Пример комбинированного моста — привод управляемых колес переднеприводного автомобиля марки «ВАЗ», где главная передача и дифференциал выполнены в едином с коробкой передач корпусе.

а — общий вид;б — детали наружного шарнира;в — привод правого переднего колеса;1, 3 — наружный и внутренний шарниры равных угловых скоростей (ШРУСы)2, 4 — приводные валы;5 — корпус шарнира;6 — сепаратор шарнира;7 — обойма шарнира;8 — шарики шарнира;9 — упорное кольцо привода;10, 13 — хомуты пыльников;11 — стопорное кольцо;12 — пыльник.

Поддерживающие

Поддерживающий мост — прямая балка, на концах которой расположены колесные ступицы с подшипниками. Мост такой конфигурации передает только вертикальные нагрузки и тормозные усилия к колесам автомобиля. Поддерживающий мост часто используется на задней оси переднеприводных автомобилей и за счет простоты своей конструкции считается наиболее надежным вариантом задней подвески.

Также поддерживающие мосты нашли свое применение в тяжелых прицепах и полуприцепах, где они устанавливаются для повышения общей грузоподъемности за счет распределения на них вертикальной нагрузки.

Пример поддерживающего (заднего) моста автомобиля марки ВАЗ:

1 — ось;2 — ступица;3 — рычаг;4 — подвеска;5 — балка.

Проходные

Проходной мост — разновидность ведущего моста, который передает часть крутящего момента на следующий ведущий мост (обычно задний) с помощью проходного вала главной передачи. Используется только на многоосных автомобилях с несколькими ведущими мостами.

Проходной мост КАМАЗ

Передний и задний мост типа Спайсер на УАЗ Патриот. Устройство, особенности конструкции и обслуживания.

На авто УАЗ Патриот и УАЗ Хантер, также все модели на их базе, инсталлируются фронтальные и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, нареченные так по фамилии южноамериканского инженера Кларенса Спайсера, создателя более чем 30 патентов и обладателя компании Spicer Manufacturing Company, на данный момент — Dana Corporation.

Фронтальный и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старенькой конструкции, а с их они уже по наследию перебежали на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.

Проверка и техническое сервис фронтального и заднего мостов типа Спайсер на Уаз.

Сервис фронтального и заднего мостов заключается в поддержании нужного уровня трансмиссионного масла в их картере, он должен быть у нижней кромки заливного отверстия, и своевременной его подмене.

Также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, повторяющейся прочистке предохранительного клапана, подтяжке всех креплений и чистке магнитной пробки от железных частиц при подмене трансмиссионного масла.

Для смазки шарниров типа Бирфильд употребляется особая смазка ШРУС-4, которую необходимо закладывать не во всю внутреннюю полость поворотного кулака, как ранее, а исключительно в сам шарнир. Применение пластичных смазок другого типа, в том числе классической Литол-24, неприемлимо. В процессе использования добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака заполняется смазкой Литол-24.

Регулировка осевых зазоров в фронтальном и заднем мосту Уаз.

Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, потому что при его наличии происходит резвый износ зубьев шестерен и может быть заклинивание моста. Проверка наличия осевого зазора делается покачиванием ведущей шестерни за фланец крепления карданного вала.

Для устранения осевого зазора ведущей шестерни нужно подтянуть гайку фланца. Гайка имеет кернение в паз резьбы ведущей шестерни и при подтяжке будет нужно большее усилие на ключе

Подтяжка гайки делается осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после этого она поновой кернится. Если закерненную гайку подтянуть не получится, то ее следует поначалу отпустить на 0.5-1.0 оборота, а потом затянуть до устранения осевого зазора и закернить

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Его проверка делается покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала, за ранее сняв стопорную пластинку.

Если вы отыскали ошибку, пожалуйста, выделите кусок текста и нажмите CtrlEnter.

Военные мосты

Во времена войны пользующимся популярностью автомобилем был джип УАЗ Буханка, который фактически и получил собственный 1-ый военный вариант. Сейчас все почаще обладатели джипа УАЗ Патриот прибегают к установке таких изделий на свои средства. Военные мосты характеризуются относительно низкой ценой, простотой конструкции и самое принципиальное – прочностью. Ведь в военное время было, главное, чтоб изделие не развалилось на ходу. Потому военные изделия пользуются популярностью и до настоящего времени, потому что они достаточно надежны и удобны.

Но тут возникает новенькая загвоздка, ведь достать военные мосты в наши деньки фактически нереально. Новые военные агрегаты уже издавна не выпускаются заводами, потому отыскать их можно посреди объявлений. Естественно, приобретение устройства, которое уже было в использовании, очень рискованно, ведь нет никаких гарантий того, что военные изделия прослужат долгое время. Если только не учесть тот факт, что они изготавливались на славу.

Преимущества порталов для внедорожников

Само название портальных мостов исходит из определения — порталом в машиностроении называют пространственную несущую конструкцию. Применяют такие мосты только в военной технике и на свирепых внедорожниках, где как нигде увеличение клиренса кстати. Также такие мосты помогают снизить нагрузку на сцепление, понижающий редуктор, раздатку и коробку передач в том случае, если устанавливаются колеса большего диаметра по сравнению со стоковыми.

В итоге мы получаем целый список преимуществ, ценных для внедорожной техники:

• возможность получить увеличенный клиренс, который может легко варьироваться установкой колес самого разного диаметра;
• меньшее передаточное число портальных мостов на УАЗ 469, на УАЗ Хантер позволяют получать большее тяговое усилие, что также актуально при передвижении в условии непроходимой грязи и рыхлого снега;
• чем меньше количество зубьев в главной передаче, тем надёжнее редуктор, а портальных мостах зубья главной пары ещё и крупнее, что означает повышенную надёжность таких редукторов.

Есть при этом и свои минусы. К примеру, максимальная скорость будет снижена процентов на 20, в зависимости от передаточного соотношения главной пары. Но этот минус вовсе не смертелен для автомобилей, созданных для работы в условиях тотального бездорожья. На управляемости установка портальных мостов практически не сказывается, по данным инженерных расчетов она ухудшается не более чем на 3%, а вот динамика ускорения падает на 35-40% по сравнению со штатным ведущим мостом.

Общие сведения.

 Для уменьшения нагрузки на заднюю ось при­меняют два ведущих моста: средний (промежуточный) и задний. На грузовых автомобилях с тремя осями устанавливают межосевой дифференциал.

Межосевой дифференциал

Для равномерного распределения вращающего момента между двумя ведущими мостами и умень­шения износа шин служит межосевой дифференциал, который установлен в среднем (промежуточном) мосту в отдельном кор­пусе 13 (рис. 8), прикрепленном к корпусу главной передачи через стакан подшипников ведущей конической шестерни. В кор­пусе расположены задняя 10 и передняя 11 чашки, конические шестерни 12 и 14 привода соответственно среднего и заднего мостов, между которыми находится крестовина 16 с посаженны­ми на ней на бронзовых втулках сателлитами 15. Здесь же распо­ложен механизм блокировки дифференциала, состоящий из муф­ты 9 блокировки, вилки 8 и диафрагменной камеры 6. Муфта 9 помещена на внутренней зубчатой муфте, жестко соединенной с конической шестерней 12 привода главной передачи среднего моста.

Механизм блокировки.

Предназначен для принудитель­ной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управле­ния, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает в диафрагменную камеру 6. Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток 7 с вилкой и муфтой 9 блокировки вперед. Пос­ледняя находит шлицами на зубчатый венец задней чашки диффе­ренциала и блокирует его, жестко соединяя корпус дифференциа­ла с конической шестерней 12. Блокировку следует применять при малой скорости движения автомобиля или перед началом его дви­жения.

При выключении механизма блокировки воздух из-под диаф­рагмы камеры 6 уходит в атмосферу, а пружина диафрагмы пере­мещает шток, вилку и муфту в первоначальное исходное положе­ние.

Рис. 8. Средний (промежуточный) мост и межосевой дифференциал автомобиля КамАЗ:

1 — дифференциал промежуточного моста; 2 и 18 — соответственно ведущая и ведомая цилиндрические шестерни; 3 — ведомая коническая шестерня; 4 — вал привода заднего моста; 5 — ведущая коническая шестерня промежуточного моста;6 — диафрагменная камера; 7— шток; 8 — вилка; 9 — муфта блокировки диффе­ренциала; 10 — задняя чашка; 11 — передняя чашка с ведущим валом; 12 — коническая шестерня привода среднего моста; 13 — корпус;

14 — коническая шестерня привода заднего моста; 15 — сателлит; 16 — крестовина; 17 — левая полуось; 19 — картер; 20 — правая полуось промежуточного моста

Во время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.

Полуоси 17 и 20 (см. рис. 8) промежуточного моста установле­ны в картере моста и выполнены со шлицами на концах. Полуосевые шестерни дифференциала шлицованными отверстиями наса­жены на полуоси. Наружные концы полуосей соединены фланца­ми со ступицами ведущих колес 1 (рис. 9)

В зависимости от характера установки полуосей в картере мос­та они могут быть полностью или частично разгружены от изгиба­ющих моментов, возникающих под действием сил, действующих на колесо.

На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только вращающий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непос­редственно на кожух.

Рис. 9. Схемы полуосей:

а — полуразгруженная полуось; б — полностью разгруженная полуось;

1 — веду­щее колесо; 2 — полуось; 3 — кожух; 4 — подшипник; 5 — ступица; G — сила, действующая на кожух и полуось; М — вращающий момент

Особенности портального моста 3151-03

Такой мост гораздо надёжнее, чем штатный, поскольку у них более крупные зубья главной передачи и крутящий момент распределяется более равномерно между тремя редукторами, а не взваливается на один, как в Штатном УАЗе. Что плохого — военный мост тяжелее, в нем больше деталей и он значительно сложнее в ремонте. Также нужно учесть, что расход топлива станет несколько выше. К примеру, УАЗ Патриот с портальными мостами будет просить на два литра бензина больше, чем обычный Патриот с гражданскими мостами. Существует модификация такого моста 3159 Барс, в которой колея стала шире и составляет 1600 мм при том же клиренсе 80 мм. Ступицы на обоих мостах предполагают установку 15-дюймовых дисков.

Фирменные бортовые редукторы не каждому будут по карману, поскольку без установки комплект железа, скажем, Tibus обойдётся в миллион рублей.

Поэтому единственным вариантом установки порталов на УАЗ остаётся покупка б/у-шных или новых военных мостов от модели 3151-03. Цена таких мостов колеблется в пределах 60-70 тысяч в сборе. Удачных всем дорог!

Регулировка моста

Обычно все мероприятия по регулировке проводятся на заводе-изготовителе, и при использовании транспортного средства данные действия не требуются. При переборке моста или неисправности подшипников иногда выполняется регулировка.

Регулировка без замены подшипников:

• Открутить полуоси, снять крышку картера или редуктор (в зависимости от типа моста).
• В дифференциале, а именно в подшипниках, установить зазор 0.15 мм при помощи регулировочных гаек.
• Устанавливаем боковой зазор 0.20 мм. Проворачивая шестеренку, производим замеры как минимум в 6 точках.
• Если боковой зазор нужно увеличить, проворачиваем регулировочную гайку и на столько же оборотов противоположную гайку. Для уменьшения зазора производим все те же операции с точностью до наоборот.
• Сжимаем подшипник в направлении оси для регулировки преднатяга. Уровень сжатия зависит от пробега автомобиля.
• Производим сборку моста. Аналогичным способом регулируется передний мост УАЗ 469.

VOiN4X4

Всем доброго времени суток . Решил написать свой отзыв о КР-1.4х1кз. Я часто езжу в горы один на подготовленном УАЗ Hater. Но нехватка клиренса в 25 см и частая разматывания лебёдки меня привело к покупке колёсных редукторов. В интернете нашел компанию ВОИН 4х4. Заказал редуктора,оплатил и через 3.5 месяца я их установил. Мосты спайсер Мосты спайсер на 35 колёсах 400мм клиренса. Компания серьезная ответственная приятно иметь дело. Редуктора откатал больше года. Ни секунды не пожалел что я их поставил . Устанавливал я их сам . Да забыл в компании заказывал дополнительный шкворневой узел. После установки про шкворень вообще забыл. Если кому интересно звоните 8 918 930 03 30 отвечу на вопросы. Писать не очень люблю Не моё . С уважением Геннадий краснодарский край город Лабинск .

В целом тот эффект который я хотел добиться я и добился, те расчетные величины которые я планировал так же достигнуты. Колеса Арктиктранс 1100*400R20, лифт подвески +2″ к стоку.Вкручивайте не золотник на отверстие сапуна, а штуцер с ершиком под шланг на 6мм, так как я думаю что большинство покупателей КР будут использовать их в тотальном бездорожье, и поэтому нужно сапуны выводить или интегрировать в систему вентиляции моста. Lend Rover , колёса 1100х400 г. Екатеринбург, Равиль.

За год эксплуатации вылезла одна поломка, но то что она произошла по причине не качественной сборки утверждать не могу, возможно Я не досмотрел смазку или при профилактики механики собрали неправильно потому что на паразитках не хватало иголок подшипника. Стереться в пыль каленый метал не мог значит присутствует человеческий фактор кто прав, а кто виноват сейчас не разберешь

В общем Я доволен своим приобретением качество проходимости просто не реальные клиренс между балкой и асфальтом на ровной поверхности составляет 47см немного было проблем с герметичностью смазки но герметик решил эту проблему .Да и что не мало важно Олег при каких та проблемах идет на все контакты, предлагает возможные варианты решения проблем, выслал запчасти в короткие сроки .При покупки каждый должен понимать что покупает самодельное изделие поэтому и цена гуманная а если кто хочет заводское качество то пожалуйста добро пожаловать на Австралийские и Немецкие сайты вопрос цены 450000-600000тыс рублей любой каприз за ваши деньги. В общем Я очень доволен .Эксплуатация производится на Камчатке

Сейчас мелкий ремонт, думаю что в течение одного дня справлюсь и снова в бой Toyota Hi-Lux -106 (мостовой пикап), колёса на 1300мм. г. Петропавловск-Камчатский. Максим.

Уважаемый коллектив ООО ВОиН 4х4, прошу провести ревизию колесных редукторов стоявших на военных мостах УАЗ и зачесть их в счёт редукторов для патрол 60 или выставить их на реализацию. Данная просьба обусловленна тем что приобретена машина Патрол 60, а так как качество уазовских редукторов меня устроило и после портальных мостов, совсем нет желания возвращаться на штатные, буду заказывать колёсные редуктора и на Патрол. На УАЗ КР, стоял боггер 38.5х15 d15 .Ездил круглогодично .Прошел энное количество соревнований ,поездки на охоту в глубокую тайгу , бывал в предгорье Саян и т.д. За год активной эксплуатации ни одной поломки или других каких либо проблем кроме обслуживания небыло.Зарание спасибо Александр г.Ангарск. Если найду достойные фото то вышлю.

Внедорожники с портальными мостами

Еще несколько лет назад для установки на внедорожник больших грязевых колес (от 39 дюймов и выше), для получения серьезного клиренса сантиметров в 40 под орехом моста, строители внедорожников почти повсеместно использовали портальные мосты C303 от Volvo Laplander, которые хоть и выпускались году этак в 80-м, но стоили при этом в нашей стране несколько сотен тыс. рублей и требовали серьезной доработки, а потом еще и дефицитных запчастей…

Портальные мосты Volvo C303 лапландер Лэнд крузер и Ниссан патрол на мостах Volvo c303 Портальные мосты Volvo и 39-е INTERCO Irok на Патриоте

Сейчас же на российском рынке имеется огромное количество предложений изготовления портальных мостов под различные внедорожники и требования к эксплуатации.

Портальные мосты (редукторные) — это мосты, имеющие не только центральный редуктор, но и бортовые (колесные) редуктора, которые поднимают ось балки моста выше оси колесной ступицы, обеспечивая увеличенный просвет под мостом и кроме того, портальные мосты обеспечивают более серьезное понижение крутящего момента. Все это позволяет устанавливать колеса очень больших размеров без нагрузки на трансмиссию.

Из заводского у нас в России только военные мосты и их более широкая разновидность — мосты Барс. Но у них совсем небольшая портальность — всего 6 см.

Портальные мосты УАЗ Барс

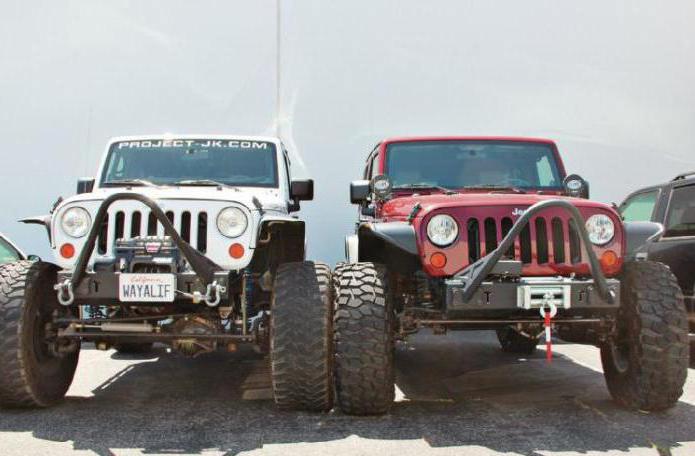

Ниже будут приведены фото внедорожников на портальных мостах…

UNIMOG

UNIMOG – это на сегодняшний день наиболее надежные и долговечные портальные мосты. На «Ниву» их достаточно редко устанавливают, однако можно встретить некоторые экземпляры и с такими устройствами. Объяснение надежности этого оборудования является простым – оно устанавливается на военные грузовики Mercedes-Benz, нагрузки на подвеске которого как минимум вдвое превышают нагрузки практически любого легкового внедорожника.

Огромнейшее количество преимуществ этих мостов разбавляется единственным недостатком – это их достаточно большой вес. К примеру, если речь идет о модели Unimog 404, то вес переднего моста составляет 240 кг, в то время как задний весит 220 кг. Можно снизить вес механизмов посредством замены слишком больших барабанных тормозов на дисковые, однако даже в этом случае вы сможете облегчить каждый мост всего лишь на 40 кг. Таким образом, машина становится гораздо более проходимой с точки зрения геометрии, но при этом приобретает солидную прибавку к массе. Дифференциалы на обоих мостах – еще одно преимущество, которым отличаются эти портальные мосты. Цена их, конечно, несколько выше по сравнению с аналогами, но если вы хотите добиться максимальной надежности – это ваш вариант.
