Маз-543: технические характеристики

Модификации шасси

Шасси МАЗ 543 производили в различных модификациях. Рассмотрим кратко каждую из них. Впервые грузовой автомобиль был представлен в Москве 7 ноября 1965 года на параде. Это была батарея 9К72 «Эльбрус», размещенная с пунктом управления, наведения и боевым расчетом. Люди, видевшие эту новинку, испытали огромную гордость за свою страну. А западные СМИ не переставали восхищенно рассказывать об огромном новом автомобиле.

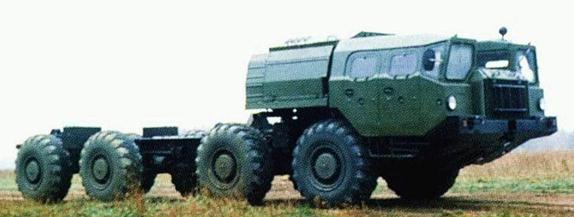

МАЗ 543 П – это базовое шасси, грузоподъемность которого составляла 19600 кг. На этой основе созданы были пусковые установки 9П117 ракетного комплекса 9К72 и 9П120 – ракетного комплекса 9К76.

Следующей появилась модель МАЗ 543 А. В ней увеличилась грузоподъемность до 22000 кг. Для этого пришлось провести перекомпоновку моторного отделения. На базе этой модификации созданы следующие автомобили: «Смерч», пожарный автомобиль для аэродромов, опытный образец аварийно-спасательной машины и специальный кран.

В следующем варианте МАЗ 543 М изменена передняя часть. Увеличены: площадь сзади кабины экипажа и грузоподъемность. Это позволило создать машину для боевых дежурств.

В 1974 году появился МАЗ 7310. Это был прототип грузовой машины с бортовой платформой, которую называли также МАЗ 543 «Ураган».

МАЗ 73101 вышел в 1976 году. Отличался он тем, что на нем не было специального оборудования. Его можно было использовать с двухосным МАЗ 8385. Длина всего автопоезда составляла 20550 мм. Такую комплектацию использовали для перевозки леса и огромных труб.

МАЗ 7313 — это доработанная конструкция шасси, грузоподъемность увеличилась ещё на одну тонну, собственный вес транспорта остался такой же. И аналогичный вариант, но с укороченным шасси появился под маркировкой МАЗ 73132. Его начали выпускать в 1986 году. В последних модификациях уже установлены переговорные устройства, отопительные приборы и системы вентиляции.

Об истории модели

Проектирование это могучего грузовика проводилось с 1956 года, в Специальном конструкторском бюро №1 Минского автомобильного завода, параллельно с разработкой «малых» балластных тягачей МАЗ-535 и МАЗ-536.

Главным конструктором модели был Борис Львович Шапошник – опытный специалист, будущий Герой Социалистического Труда, ранее уже возглавлявший работы над моделями тяжёлых карьерных самосвалов МАЗ-525 и МАЗ−530; колёсных артиллерийских тягачей с колёсной формулой 8х8.

При создании минских тягачей-ракетовозов 535-й и 537-й моделей конструкторское бюро Бориса Шапошника впервые в отечественном машиностроении разработало и внедрило в производство оригинальную гидромеханическую трансмиссию, двухскоростную раздаточную коробку, тележечную схему размещения мостов (2 плюс 2); сделало управляемыми колёса двух передних мостов, применило 7(!) дифференциалов, независимую подвеску всех колёс, тормоза пневмогидравлического типа, централизованную подкачку шин; сконструировало оригинальную раму корытообразного типа.

Первые грузовики МАЗ-537 были собраны в конце 1958 года, а в марте 1959-го модель запустили в мелкосерийное производство. Оно продолжалось в Минске до 1964 года, после чего производство МАЗов 537-й серии было переведено в город Курган. Там в конструкцию машин постепенно вносились некоторые изменения, и они выпускались уже под маркой КЗКТ – Курганского завода колёсных тягачей.

На вооружение Советской армии МАЗ-537 был принят 30 июля 1962 года, и некоторые машины продолжают службу и в XXI веке, уже в составе армии Российской. Общее количество выпущенных в Минске и Кургане таких грузовиков доподлинно неизвестно, но оно оценивается в 8-10 тысяч экземпляров.

Изменения, которые были внесены в первоначальный вариант конструкции, не очень значительные. В частности – воздухозаборник стал коробчатым, обзор дороги и окружающей местности улучшили за счёт увеличения площади зеркал заднего вида. Крылья грузовика стали плоскими и были продлены до средних мостов. Добираться до сцепки и лебёдки стало возможным по лестнице.

Специально для тяжёлых грузовиков семейства МАЗ-537 изначально были созданы прицепы-тяжеловозы модели 2-ППТ-50, грузоподъёмностью в 50 тонн. В дальнейшем, по мере развития серийного производства данной модели грузовика, разрабатывались и внедрялись в производство более совершенные прицепы и специальные грузовые платформы.

Основное применение седельных тягачей МАЗ-537 с допустимой нагрузкой на сцепное устройство 25 тонн – работа в составе автопоездов полной массой до 90 тонн и буксировка низкорамных 65-тонных полуприцепов для транспортировки тяжёлой техники, крупногабаритных неделимых грузов, различных систем вооружения и ракетных систем.

Что представляла из себя модель 509П?

Технические характеристики МАЗ 509П существенно отличались от всего, что производил Минский автозавод ранее. Помимо всех новшеств, введенных в 500-ой серии, лесовоз был единственным серийным грузовым полноприводным автомобилем. Кабина 509П была произведена из цельного металла, имела три места — водительское и пассажирское сиденье, откидную конструкцию.

Лесовоз оснащался абсолютной новинкой тех лет — 11,15 литровым 6-ти цилиндровым дизелем ЯМЗ 236 с коротким ходом поршня (14 см.), водным охлаждением, механическим ТНВД, шестью насосными секциями и прямым впрыском топлива. Шесть чугунных цилиндров мотора располагались друг напротив друга под углом 90 градусов. Новый и довольно современный на тот момент двигатель обеспечивал машинам 500-ой серии мощность — 180 л.с. при 1700-2100 об/мин. и снижал на 1/10 расход топлива, по сравнению с более ранними 200-ми моделями (фактический расход топлива у МАЗ 509П — 48 литров на 100 км.).

Главной отличительной особенностью 509-й модели от остальных машин серии, безусловно, являлась ее трансмиссии. Полный привод, оба ведущих моста, многоступенчатая, а точнее пятиступенчатая коробка переключения передач. Максимальная скорость груженого лесовоза составляла 60 км/ч.

Поскольку для завода это был первый опыт конструирования автолесовоза, не все было гладко. Поэтому вскоре после апробации опытных моделей (в 1969-1970 гг.) была проведена полная модернизация всей пятисотой серии, в том числе и лесовозного автопоезда. На смену МАЗ 509П пришел МАЗ 509 со специальным прицепом-роспуском. Модернизация затронула многие основные узлы автомобиля. Увеличилась скорость движения с 60 до 65 км/ч. за счет изменения передаточных чисел коробки передач и раздаточной коробки. МАЗ 509 в отличие от предшественника также обладал большей колесной базой (шириной 3,95 м.), размер которой вырос на 10 см. по сравнению с предшествующей моделью, 2-х дисковым сцеплением и на 0,5 т. увеличившейся грузоподъемностью. Передний мост МАЗ 509 был также переоснащен: планетарные редукторы были заменены на обычные. Как и в предыдущей модели задние колеса были двускатными, размера 320-508(12,00-20). Дорожный просвет передней оси составлял 31 см., а задней — 30 см.

Автомобиль МАЗ 509 предназначался для перевозки лесоматериалов как по дорогам специального назначения, так и щитовым колеям с возможностью захода на лесоразработку. Именно для создания наилучших условий погрузки прицепа-роспука, автомобиль 1969г. выпуска снабжался лебедкой типа «бараб» с приводом от коробки ОМ и поворотным конником с тросом натяжения и откидывающимися стойками. Максимальная нагрузка на конник составляла 5500 кгс. Автомобиль оборудовался также одним из двухосных прицепов-роспусков: ГКБ 9383 и ТМЗ-803М.

Общие габаритные размеры 509-й модели, включая прицеп-роспуск, были таковы (ДхШхВ, м.): 6,7х2,7х3,66. Максимальная же допустимая масса с грузом составляла 21 т. В конце 60-х, начале 70-х годов на Минском автозаводе все выпущенные модели проходили сертификацию в соответствие с Госзнаком качества. В 1973 г. это почетная награда была присуждена и МАЗ 509.

МАЗ 509 не раз становился базой для экспериментов по разработке других полноприводных автомобилей. Был и самосвал МАЗ 509 Б, полностью унифицированный с лесовозом, и тентованый армейский грузовой автомобиль МАЗ 505, и седельный тягач МАЗ 508. Но что интересно, ни один из этих экспериментальных образцов так и не поступил в серийное производство, несмотря даже на тот факт, что они полностью соответствовали необходимым стандартам.

В 1978г. была произведена новая модификация 500-го семейства., в результате которого на свет появился МАЗ 509А, отличающийся от предыдущих моделей скорее внешне, чем внутренне. Его производство было прекращено с распадом Советского Союза, хотя некоторые машины до сих пор находятся в эксплуатации.

Особенности конструкции

В основе конструкции лежит стальная рама, изготовленная из штампованных элементов. Соединение узлов происходит с помощью заклёпок и точечной сварки. Боковые части выполнены из Z-образных элементов и лонжеронов, изготовленных из листовой стали. В передней и задней части корпуса установлены буксировочные зацепы с пружинными демпферами.

Модель получила 12-и цилиндровый, V-образный двигатель Д12А-525А мощностью 525 лошадиных сил. Особенностью ДВС по праву можно назвать использование двух входных выпускных клапанов в каждом цилиндре. Вездеходы «Ураган» комплектовались аналогичным двигателем.

Оснащён двумя баками для дизельного топлива, суммарным объёмом в 520 литров. Для подачи горючего используется плунжерный насос. Специальное предохранительное устройство отключает подачу топлива при низком давлении масла. Рубашки охлаждения на выпускных коллекторах помогают ускорить прогрев двигателя. Автономный электрический обогреватель помогает запуску двигателя при сильных заморозках.

С двигателем соединён гидравлический трансформатор, который способен работать в качестве гидравлической муфты. Механизм блокировки колёс выполнен с использованием электропривода. Крутящий момент передаётся на планетарную, трёхступенчатую коробку передач, оснащённую дополнительной передачей заднего хода.

Момент вращения между осями распределяет раздаточная коробка, умеющая работать с прямой и пониженной скоростью. За переключение передач отвечает пневмопривод. Редуктор способен блокировать межосевой дифференциал. Главная пара на ведущих мостах коническая, оснащена планетарной колёсной передачей. Проходные редукторы оснащены дополнительной парой шестерён для привода межосевого дифференциала. Соединение всех редукторов идёт через карданные передачи.

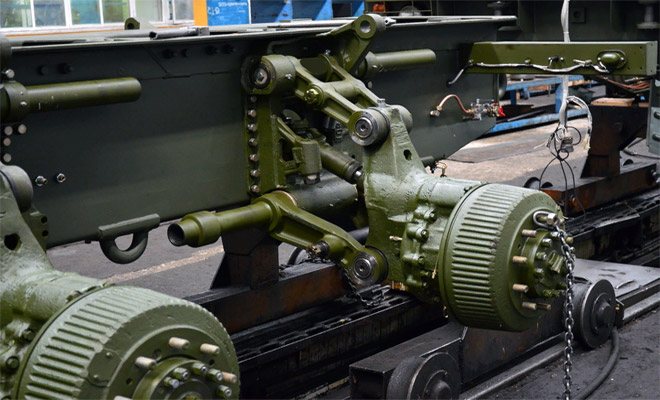

Передняя подвеска строится на применении индивидуальных торсионов и рычагов и гидравлической подвески двустороннего действия. Продольное расположение упругих валов, по два на каждом переднем колесе. Задние колёса оснащены балансирной подвеской, без использования рессор. В качестве тормозной системы применяется связка из пневматического и гидравлического оборудования, барабанного типа.

Кабина – первое за что цепляется взгляд при виде МАЗ-543. Четырёхместная, двойная, ветровые стёкла наклонены в обратную сторону. Выполнена из полиэфирной смолы. Посередине размещена крышка моторного отсека. Слева и справа от него находятся две половины кабины, в каждой по два посадочных места. Причиной такого нестандартного расположения кабины послужила выдающаяся длина ракетного комплекса «Темп-С». После разделения кабины надвое, на образовавшемся посередине ложе размещалась передняя часть боеголовки. Несмотря на близко расположенный мощный двигатель, шум в салоне, благодаря повышенной звукоизоляции, не превышает 85 децибел.

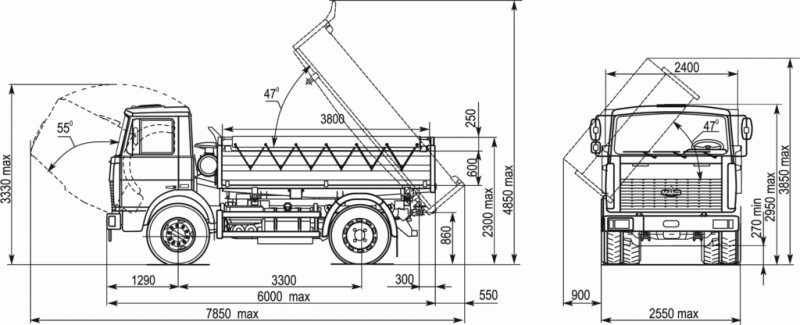

Технические характеристики МАЗ-5551

Массово-габаритные характеристики

• Длина: 5,990 м; Ширина: 2,500 м; Высота (по крыше кабины): 2,925 м.
• Колёсная база: 3,30 м или 3,950 м.
• Дорожный просвет: 280 мм (минимальный, под передним мостом).
• Колея передних колес – 2,032 м; колея задних колес – 2,162 м по внешним и 1,422 м по внутренним.
• Снаряженная масса – 7,580 тонн.
• Грузоподъёмность: 10 тонн (у автомобилей до 1998 года – 8 тонн).
• Полная масса – 16,230 тонн.
• Распределение (при снаряженной массе): на переднюю ось – 4,130 тонн; на заднюю ось – 3,450 тонн;
• Распределение (при полной массе): на переднюю ось – 5,980 тонн; на заднюю ось – 10,250 тонн;
• Размеры грузовой платформы: 3800 х 2269 х 630 мм.
• Угол преодолеваемого наклона – 25 градусов;
• Радиус поворота по внешнему колесу – 7,9 м; радиус поворота габаритный – 8,6 м.
• Объём кузова – от 5,5 до 12,5 кубометров (с разными по высоте бортами).
• Время подъёма груженого кузова – 15 сек, время опускания пустого кузова – 10 сек. Угол подъема кузова – 50 градусов.

Двигатели МАЗ-5551

МАЗ-5551 первоначально оснащался V-образным шестицилиндровым дизельным двигателем модели ЯМЗ-236М2-1 Ярославского моторного завода. Некоторые параметры данного мотора: рабочий объём – 11,15 л; мощность – 180 лошадиных сил или 132 кВт; диаметр цилиндра – 130 мм максимальный крутящий момент – 667 Нм;  частота при макс. крут. моменте – 1250-1450 мин-1; минимальный удельный расход топлива – 214 г/кВт.ч  (157 г/л.с.ч).

В 90-е и 2000-е годы на смену атмосфернику пришли более современные ярославские дизели, оснащённые системой турбонаддува. На МАЗ-5551 ставили целый ряд дизельных моторов. Причём не только отечественных, но и импортных – дойтцовских и камминзовских. Зарубежные «не прижились» по понятной причине: их применение ударяло по одному из основных достоинств грузовика – его дешевизне.

К тому же и моторы ЯМЗ со своими функциями справлялись отлично. Из ярославских дизелей основными, используемыми и в настоящее время на МАЗ-5551 А2, стали ЯМЗ-236НЕ-2 и ЯМЗ-6563.10-Е3.

Это дизели четырехтактные с воспламенением от сжатия, рабочим объёмом также, как и ЯМЗ-236М2-1 в 11,15 литров; с непосредственным впрыском топлива, с турбонаддувом, жидкостным охлаждением, жидкостно-масляным теплообменником, механическим регулятором частоты вращения, с промежуточным охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на автомобиле.

ЯМЗ-236НЕ-2 – представитель классического семейства шестицилиндровых V-образных дизелей производства Ярославского моторного завода, оснащённый турбонаддувом и специально адаптированный для применения в грузовиках МАЗ.

Его параметры: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент – 882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1200-1400 мин-1; минимальный удельный расход топлива – 206 г/кВт.ч (152 г/л.с.ч).

Двигатель ЯМЗ-6563.10 также специально предназначен для установки на бортовые автомобили, тягачи, самосвалы, шасси МАЗ с колесной формулой 4х2; автопоезда на их базе полной массой до 32т. Его характеристики: Мощность 230 лошадиных сил (или 169 кВт); максимальный крутящий момент –  882 Н.м (90 кгс.м); частота при максимальном крутящем моменте – 1100-1300 мин-1; минимальный удельный расход топлива – 200 г/кВт.ч (147 г/л.с.ч).

По данным производителя, реальный расход топлива в смешанном цикле составляет 22 литра на 100 километров. Объём топливного бака: 200 литров.

Трансмиссия и гидравлика МАЗ-5551

Ярославская коробка передач ЯМЗ-236П, устанавливаемая на МАЗы в комплекте с дизельным двигателем, также довольно надёжна и проверена временем. Это пятиступенчатая МКПП с синхронизаторами на 2-3 и 4-5 передачах. Передаточное число – 7,79.

В обновленных версиях МАЗ 5551 трансмиссия получила ряд существенных конструктивных изменений. За счет доработки механизма переключения от рычага к КП удалось существенно укоротить рычаг, что облегчило работу водителя.

На МАЗ-5551 установлено традиционное для отечественных грузовиков подобного класса двухдисковое фрикционное сцепление, также производства Ярославского моторного завода. Элементы этого узла подвержены износу из-за значительных перегрузок при работе и требуют периодического обслуживания. Тормозная система: барабанные тормоза с АБС. Размер шин: 12,00R20.

Гидравлическая система автомобиля МАЗ-5551 представляет собой насос и телескопический, трехступенчатый гидроцилиндр, который и обеспечивает опрокидывание кузова. Управление происходит дистанционно из кабины.

Частью гидросистемы является гидроусилитель руля, который не только снимает с водителя излишнее напряжение, но и позволяет в полной мере реализовать хорошую маневренность автомобиля.

МАЗ-543А

В 1963 году была разработана также модификация шасси МАЗ-543А, грузоподъёмность которого была увеличена до 19,4 тонн. Грузовики этой модели также отправлялись в Волгоград для оснащения ракетными комплексами «Темп-С» – мобильными оперативно-тактическими ракетными комплексами фронтового подчинения, оснащёнными двухступенчатыми твёрдотопливными баллистическими ракетами 9М76 с отделяемыми ядерными головными частями. В 1966 году, после запуска промышленного производства, на грузовики МАЗ-543А стали монтироваться армейские кузова и специальные надстройки.

Кроме немного большей грузоподъёмности, отличий от базовой версии у А-модификации было немного. К основным из них относятся: смещение обеих кабин вперёд: благодаря этому решению получилось увеличить длину полезной рабочей части рамы до семи метров. Продвижение обеих кабин вперёд. привело к небольшому увеличению переднего свеса (всего на 93 мм).

Производство данной машины продлилось до начала 2000-х годов, и за все эти годы было выпущено более 2,6 тысяч экземпляров этих четырёхосников.

Основным назначением данного автомобиля все годы производства оставалась транспортировка оперативно-тактических ракетных комплексов, систем залпового огня «Смерч» и систем противовоздушной обороны (типа С-300).

Кроме этого, на шасси устанавливались надстройки любого типа, в том числе – передвижные командные пункты, радиолокационные станции, полевые казармы для личного состава.

Модификации

МАЗ-537В с «противоракетой» А-35 в транспортном контейнере

Наряду с базовой моделью, в семейство тягачей МАЗ-537 входит еще несколько вариантов этой машины.

Балластный тягач МАЗ-537А мог использоваться в качестве «толкача», применяя входивший в состав базовой комплектации гидравлический брус. Часто применялся на аэродромах для буксировки самолетов весом до 200 тонн. По шоссе мог перевозить прицепы массой до 75 тонн. В кузове иногда устанавливались скамейки для экипажа буксируемой техники, мог быть растянут защитный тент. Выпускалась эта модификация под таким названием недолго – с 1964 по 1966 годы, после чего машины получили обозначение КЗКТ 537Л.

Седельный тягач МАЗ-537В отличался от базовой модели сниженной на семь тонн нагрузкой на сцепное устройство. Допустимая масса буксируемого полуприцепа в связи с этим снизилась до 40 тонн, однако существенно, на 40%, увеличилась удельная мощность, достигнув 8,47 л.с./т. Машина применялась для перевозки грузов нестандартной формы, что обеспечивалось сдвигом сцепного устройства назад по продольной оси. В частности, её использовали для транспортировки контейнеров для «противоракет» А-35 или для УР-100. Ограниченный выпуск МАЗ-537В продолжался на протяжении двадцати лет, с 1965 по 1985 годы.

Одной из самых распространенных модификаций стал МАЗ-537Г, с самого начала предназначавшийся для перевозки танков и другой тяжелой техники с собственным весом до 68 тонн. Этот вариант тягача подвергся вынужденной модернизации на заводе КЗКТ, поскольку, как оказалось, установленная на машину лебёдка не отвечала требованиям технического задания.

БМП – слишком лёгкий груз для МАЗ-537Г

Несмотря на то, что доработки, количество которых превысило сотню, так и не обеспечили выполнение заданных параметров, было развернуто серийное производство таких тягачей. Причиной для такого решения стала острая потребность армии в «танковозе».

Специализированный тягач МАЗ-537Д отличался от всех других вариантов наличием генератора переменного тока ПС-94-4М. Это позволяло машине обеспечивать электрическим питанием различные устройства, установленные на буксируемых транспортных средствах, поддерживая их работоспособность во время поездки. Мощность генератора составляет 75 киловатт, ток переменный, трёхфазный. Привод обеспечивается через коробку отбора мощности. В комплекте оборудования имеется выпрямитель, при помощи которого можно осуществлять зарядку аккумуляторов.

«Гибридный» тягач МАЗ-537Е, выпускавшийся с 1969 по 1989 годы, сочетает в себе свойства модификаций В, Г и Д. Эта машина поступала на вооружение ракетных войск стратегического назначения. Наряду с электрогенератором, тягач оборудован гидронасосами и компрессорами, которые подключены к коробке отбора мощности и могут использоваться для питания и обеспечения работоспособности различных систем, установленных на полуприцепе.

Поздние варианты МАЗ-537Е снабжались гидравлическим толкающим брусом и применялись в составе автопоезда 15Т284. Это многозвенное транспортное средство перевозило контейнер с МБР РТ-23.

Автопоезд 15Т284, частью которого был МАЗ-537

Крановое шасси МАЗ-537К представляло собой мобильную часть автокрана 9Т35. Это устройство применялось для перемещения контейнеров с ракетами или самих ракет со специальных транспортных машин непосредственно на пусковую установку. Кран устанавливался в задней части тягача, на платформе, способной поворачиваться на 360 градусов. Работа этого устройства обеспечивалась гидравлической системой. Испытания МАЗ-537К выявили множество недостатков и недоработок, поэтому от крупносерийного выпуска этой модификации решили отказаться.

Был также разработан «тропический» экспортный вариант тягача, получивший обозначение МАЗ-537Т, однако изготовлен был лишь один экземпляр такой машины – цена оказалась чересчур высокой.

Особенности устройства и технические характеристики «МАЗ-5336»

«МАЗ-5336» позаимствовал общую конструкцию своего предшественника, но получил и целый ряд изменений, в том числе и совершенно ощутимо проявляемых в эксплуатации. К примеру, благодаря улучшенной передней подвеске со стабилизаторами поперечной устойчивости, состоящей из амортизаторов, стоек, полукруглых рессор, ход грузовика стал гораздо более плавным и мягким.

Двигатели «МАЗ-5336»

Все модификации грузовиков семейства «МАЗ-5336» оснащались только дизельными двигателями «ЯМЗ» производства Ярославского моторного завода. В линейку агрегатов, устанавливаемых на данную модель грузовика, входят четырёхтактные V-образные восьмицилиндровые, 14,86-литровые, с жидкостным охлаждением и непосредственным впрыском топлива, турбированные (кроме одного) дизельные двигатели.

На «классических» «МАЗ-5336»:

• На «МАЗ-53362» – дизель «ЯМЗ-238Б», номинальная мощность – 300 лошадиных сил.
• На «МАЗ-53361» и «МАЗ-53363» – моторы «ЯМЗ-238ДЕ», номинальная мощность – 330 лошадиных сил.
• На «МАЗ-53366» – НЕтурбированный агрегат «ЯМЗ-238М2», номинальная мощность которого – 240 лошадиных сил.

Двигатель «ЯМЗ-238ДЕ».

На «МАЗ-5336» «XXI века»:

• На «МАЗ-5336А3-320» / «МАЗ-5336А5-320» – новые 330-сильные турбированные дизели «ЯМЗ-238ДЕ2», «ЯМЗ-6582.10Е3» («Евро-3»), с новой же коробкой передач «ЯМЗ-2381(8)».
• На «МАЗ- 5336А3-321» / «МАЗ- 5336А5-321» – новые 250-сильные дизельные моторы «ЯМЗ-6562.10Е3» («Евро-3»), также связке с МКПП «ЯМЗ-2381(8)».

Кроме того, небольшая часть «МАЗ»ов 5336-го семейства (под индексом «МАЗ 533632-321») в начале двухтысячных была выпущена с дизельными двигателями немецкого производства «Дойтц BF 6M1013 FC (Euro-3)», 245 лошадиных сил. Эти моторы работают с коробками передач «ZF 9S75».

Трансмиссия грузовика

Трансмиссия «МАЗ-5336» отличается внушительным ресурсом работы и заслуженно считается одним из наиболее надежных элементов конструкции автомобиля данного семейства. Производителем трансмиссии также является Ярославский моторный завод. В составе трансмиссии – двухдисковое сцепление, с гидроусилителем, механическим приводом выключения и периферийными пружинами; 4-х ступенчатая механическая коробка передач «ЯМЗ-2381» с демультипликатором (общее количество передач – восемь). За счёт демультипликатора, повышающего крутящий момент, число передач и увеличивается в 2 раза. Все передачи, за исключением задней, оснащены синхронизаторами.

Карданная передача представлена двумя последовательными валами с промежуточной опорой, главная передача – двухступенчатая и разнесённая. Передаточное число ведущего моста – 5,49.

Подвеска, ходовая часть

Подвеска на автомобилях «МАЗ-5336» – рессорная. Конструкция передней подвески построена на продольных полу-эллиптических рессорах. Передняя подвеска снабжена также амортизаторами и стабилизаторами, обеспечивающими поперечную устойчивость. Задняя подвеска выполнена на двух базовых и двух дополнительных рессорах, и также снабжена стабилизатором поперечной устойчивости.

«МАЗ-5336» с краном-манипулятором.

На грузовиках «МАЗ-5336» установлены бездисковые колеса. Размер шин –«11.00/R20». Рабочая тормозная система имеет барабанные механизмы и двухконтурный пневматический привод. Подобная конструкция сокращает вероятность полного отказа тормозной системы и уменьшает тормозной путь. Стояночный тормоз, естественно, также присутствует в конструкции. Основной прицеп, применяемый для формирования автопоезда с «МАЗ-5336» – модели «МАЗ-837810».

Технические характеристики в цифрах

Габаритные размеры:

• Длина – 8,6 м; ширина – 2,57 м; высота – 3,16 м.
• Колёсная база – 4,9 м;
• Дорожный просвет – 230 мм;
• Минимальный радиус поворота – 9,1 м;
• Площадь платформы – 14.35 кв.метров;
• Внутренние размеры платформы – 6,1 х 2,42 х 2,330 метра;
• Штатный объём стандартной платформы – 34,5 кубических метра.

Параметры массы:

• Масса снаряженного автомобиля – 8,2 тонн;
• Штатная допустимая грузоподъёмность – 9,8 тонн;
• Допустимая полная масса автопоезда – 40 тонн;
• Допустимая полная масса автомобиля – 18 тонн;
• Распределение полной массы: на переднюю ось – 6,5 тонн; на заднюю ось – 11,5 тонн.

Динамические характеристики:

• Максимальная скорость – 100 км/час;
• Время разгона до 60 км/час – 50 секунд;
• Торможение со скорости 60 км/час до нуля – 36,7 метров.
