Какой вес выдерживает трос 3мм

Назначение изделия

Чаще всего изделие применяется при буксировочных, такелажных и грузоподъемных работах. Прочный и гибкий, трос непременно является частью оснащения экскаваторов, подъемных кранов, буровых установок. Еще он используется в механизмах подъема и опускания грузовых и пассажирских лифтов и для армирования бетона. Наиболее широко тросы применяются при грузоподъемных работах: гибкость и высокая прочность изделий позволяет делать из них грузозахватные приспособления, выдерживающие серьезные механические нагрузки.

С учетом сложности работ, подразумевающих использование стальных тросов, к выбору изделий следует подходить со всей ответственностью. Современный рынок представляет много видов канатов и тросов из стали, поэтому несведущий человек может растеряться из-за всего этого разнообразия. Поэтому в случае затруднений лучше обратиться за консультацией к профессионалу, который поможет подобрать изделие для конкретных задач.

Строгие требования соответствия эксплуатационным характеристикам предъявляются и к металлическим тросам, и к дополнительным элементам, с которыми они используются. Перед эксплуатацией такие изделия подвергаются различным испытаниям и проверкам и в случае успешного прохождения получают сертификаты и разрешения, позволяющие использование по прямому назначению.

Основные параметры

Основные параметры, по которым выбираются тросы, следующие:

1. Прочность;
2. Гибкость;
3. Грузоподъемность;
4. Предельные значения натяжения.

Для повышения устойчивости к агрессивным средам, где будут эксплуатироваться тросы, в отдельных случаях их подвергают дополнительной обработке. Что касается отдельных сфер использования изделия, одним из самых значимых параметров может быть его вес.

Канат стальной ГОСТ 2688 80 (6*19+OC), 6-прядный канат, тип ЛК-Р с органическим сердечником

Диаметр каната	Масса смазанного каната	Маркировочная группа, Н/мм2 (кгс/мм2)	Цена с НДС руб./метр
1770 (180)
мм	кг. / 1000м	Разрывное усилие каната в целом, кН, не менее	Разрывное усилие каната в целом, КГ, не менее	Черный в смазке	Оцинкованный
4,1	64,1	9,75	995	23,94	28,46
4,8	84,4	12,8	1306	27,03	33,15
5,1	95,5	14,6	1490	28,39	34,84
5,6	116	17,8	1816	33,04	36,57
6,2	141	21,1	2153	35,19	41,37
7,6	211	32,3	3296	43,99	52,33
8,3	256	38,1	3888	50,22	59,69
9,1	305	45,4	4633	56,45	67,13
9,6	358	53,4	5449	60,71	74,28
11	461	68,8	7020	72,21	90,87
12	527	78,5	8010	81,68	102,79
13	596	89	9082	88,63	111,46
14	728	108	11020	104,78	131,82
15	844	125	12755	116,99	147,13
16,5	1025	152	15510	138,36	174,16
18	1220	181	18469	163,49	205,63
19,5	1405	209	21327	185,4	233,23
21	1635	243	24796	211,86	266,67
22,5	1850	275	28061	238,53	300,2
24	2110	314	32041	269,09	338,52
25,5	2390	356	36327	Под заказ	Под заказ
27	2685	399	40714	Под заказ	Под заказ
28	2910	434	44286	Под заказ	Под заказ
30,5	3490	520	53061	Под заказ	Под заказ
32	3845	573	58469	Под заказ	Под заказ
Уточните наличие нашей продукции у менеджеров, телефоны для связи:(495) 221-76-96,(495) 255-24-68

Разновидности

Купить трос можно разного вида, у них могут быть различные геометрические параметры: масса, диаметр и длина троса, а также материал изготовления. Отличаются по типу, количеству прядей и направлению свивки.

Материал

По материалу изготовления различают:

• Растительный.
• Синтетический.
• Стальной.

Рассмотрим подробней каждый тип.

Растительный

Изделия имеют пряди из растений. Бывают достаточно экзотические для наших широт манильские из листьев банана, которые имеют характерную пятнистую поверхность, сизальские из листьев Агавы и кокосовые из волокон скорлупы ореха. У нас чаще применяют более традиционные пеньковые канаты из конопляных волокон, а также хлопковые, льняные и джутовые. Растительный строп имеет достаточно высокую цену, отличается повышенной мягкостью и гибкостью. Подробней о видах таких изделий в таблице.

Вид	Особенности
Манильские	Имеют пятнистую поверхность, прочные, гибкие, эластичные, диаметр троса в мм достигает 350 мм.
Сизальские	Имеют светло-желтый цвет, менее гибкие и прочные, чем манильские, сильно впитывают влагу, отличаются высокой эластичностью.
Кокосовые	Не очень прочные, но легкие и не тонут в воде. Эластичные — при нагрузке, трос на треть может увеличивать свою длину.
Пеньковые	Склонны к гниению, впитывают влагу. Отличаются повышенной мягкостью, достаточно эластичны.
Хлопковые	Мягкие, гибкие, но сильно растягиваются, имеют склонность к образованию плесени.
Джутовые	Не слишком прочные изделия (в 2 раза слабее пеньковых), изготавливаются из индийского кустарника джута.
Льняные	Мягкие, имеют невысокую прочность, предназначены для изготовления тонких тросиков.

Синтетический

Эти изделия по прочности превышают, например, манильские (при одинаковых диаметрах троса) в 10 раз, отличия с кокосовыми канатами еще больше: могут достигать троекратного преимущества. Они недорого стоят, выдерживают высокие температуры. Различают:

1. Полиамидный или нейлоновый. Один из наиболее прочных материалов не только из этой группы, они отличаются малым весом, не гниют, не впитывают воду. Некоторые эластичные канаты могут растягиваться до 30% и после того, как нагрузка на трос прекращается, возвращается в первоначальное положение.
2. Полиэстеровый. Он менее эластичный, чем полиамидный канат, но имеет более высокую степень износа. Активно применяется в парусном спорте.
3. Полиэтеновый. Не так распространен, как первые два типа, но отличаются высоким сроком службы, выдерживает натяжение на трос примерно в 1,5—2 раза больше, чем манильский канат.
4. Кевларовый. Обладает прочностью выше, чем металлический, а кроме этого он легкий, гибкий, сила натяжения для троса из кевлара может достигать максимально высоких значений, не разрывая его. Из недостатков отметим — высокую цену, снижение характеристик при действии влаги и солнечных лучей.

Стальные

Диаметр стального троса в мм зависит от области применения и прогнозируемых нагрузок. Нередко можно встретить диаметр троса стального в 3 мм, но также изготавливают металлические канаты толщиной более 50 мм. Его конструкция — стержень, вокруг которого свиты пряди в количестве шести штук. Сердечник делают из пеньки, его дополнительно пропитывают маслом. Гибкость изделия зависит от количества проволоки, по ГОСТ трос имеет 42, 72 или 144 штуки, соответственно, с 7, 12 и 24-ю проволоками в пряди.

Тип

Различают канаты тросовой и кабельной работы. В первом случае применяют классическую тройную свивку — волокна сматывают в пряжу, затем из пряжи делают пряди и потом изготавливают трос. Строп кабельной работы имеет четверную свивку. Его отличие от первого типа:

• Повышенная плотность.
• Стойкость к износу.
• Стойкость к проникновению влаги.
• Меньшая прочность.
• Более высокая цена.

Также они отличаются по количеству прядей. Синтетические и растительные обычно имеют три, четыре, восемь или шестнадцать прядей. При этом трос нержавеющий имеет шесть прядей.

Бывают изделия правой и левой свивки, в первом случае пряди закручивают по часовой стрелке, во втором случае против часовой стрелки.

Расчет провода на механическую прочность

Для определения напряжений в материале провода при разных климатических условиях используют уравнение состояния провода, которое имеет следующий вид:

где σи, ?и, ?и — напряжение в проводе, удельная нагрузка и температура в исходном режиме; σр, ?р, ?р — то же в рассчитываемом режиме; l — рассчетная длина пролета, м; E, α — модуль упругости и температурный коэффициент линейного удлинения материала провода.

В уравнение состояния провода подставляются параметры исходного режима — режима наибольшей нагрузки и значения температуры и нагрузки, отвечающие каждому из режимов, указанных здесь в п. 2.1. Затем выполняется расчет напряжений в режимах низшей температуры, среднегодовой температуры и максимальной нагрузки. Обычно расчет производится итерационным методом касательных.

После подстановки значений в уравнение состояния провода получается кубическое уравнение, которое решается по следующему алгоритму:

1. Задаемся нулевым приближением напряжения в проводе σ;

2. Определяем поправку путем деления самой функции на ее первую производную:

3. Находим новое значение напряжения:

4. Выполняем проверку окончания итерационного процесса по условию |∆| ≤ ε. Если условие выполняется, то расчет необходимо прекратить, если нет, то значение σ? принимается в качестве нового приближения и расчеты повторяются.

Далее выполняем расчеты для перечисленных ниже режимов с указанием выбора значения расчетного напряжения в проводе:

• Режим низшей температуры: σ_р = σ_{? .} .
• Режим среднегодовой температуры: σ_р = σ_{? ср}
• Режим наибольшей нагрузки: σ_р = σ_{γ .} .

Проверка условий прочности провода для режимов низшей и среднегодовой температур и режима наибольшей нагрузки:

Выполнение расчетных условий свидетельствует о том, что механическая прочность проводов будет достаточной для условий проектируемой линии.

В заключение рассмотрим расчет напряжений и стрел провеса в режимах гололеда без ветра, высшей температуры и грозового режима итерационным методом касательных. При этом для перечисленных ниже режимов выбораем значения расчетного напряжения в проводе:

• Режим гололеда: σ_р = σ_гол.
• Режим высшей температуры: σ_р = σ_{γ .} .
• Грозовой режим: σ_р = σ_гр.

Расчет стрелы провеса провода проводим по формуле:

Проверку соблюдения требуемых расстояний от низшей точки провисания провода до земли выполняем по условиям:

Если условия выполняются — значит, расстояние от провода до земли будет менее допустимого.

Таблица 1. Параметры провода для различных климатических режимов работы

Обжимные рукава

Обжимные гильзы для стальных кабельных сборок, являются одной из часто выполняемых функций оснастки, для более легких условий эксплуатации.

Часто встает вопрос, что лучше, обжимные окончания или зажимы для проволочной веревки ?

Зажимы стального троса и обжимные рукава

Обжимные рукава, сильнее и эффективнее. Не требуют технического обслуживания в будущем, или повторной затяжки гаек. Оно имеет обтекаемую форму, чем зажимы для металлических канатов.

Под обжимкой, понимается, процесс использования инструмента, или машины для приложения усилия к втулке или обойме. В результате этого процесса, муфта уплотняется на части кабеля и вокруг нее.

Обжим рукава

Алюминиевая обжимная арматура

Чаще всего, зажим алюминиевый для троса, применяется с оцинкованным стальным тросом, для формирования кабельных сборок.

Алюминиевая гильза, надетая на оцинкованный кабель

Алюминий мягкий. При сжатии, с помощью обжимного инструмента, он будет вдавливаться в углубления каната, фиксируя алюминиевую втулку на месте.

Алюминиевая гильза в кабеле

Установка

Пропустив стальной канат, через рукав.

Пропускаете трос через рукав

Перед обжимкой убедитесь, что «обрезанный конец» стального каната, торчит на длину не менее 2 диаметров кабеля. Это обеспечивает полный контакт с тросом, когда муфта расширяется во время обжима.

Два диаметра кабеля

Поместите гильзу в губки инструмента.

Рукав правильно в инструментеРукав неправильно в инструменте

Обратите внимание на правильную ориентацию полости инструмента для обжима с алюминиевой втулкой. Рукав всегда должен быть выровнен по вертикали, а не горизонтально

Рукав всегда должен быть выровнен по вертикали, а не горизонтально.

Держа гильзу в правильном положении, сделайте свой первый обжим, сжимая рукоятки обжимного инструмента вместе до полного закрытия губок.

Ковка

Обжим в рукаве

Для каждого размера рукава существует предписанное количество обжимов, которые необходимо выполнить.

Оставьте небольшое пространство между каждым обжимом. Ваша законченная сборка должна выглядеть так, как показано на рисунке.

Расстояние между обжимамиДля рукавов размером 1/16 и 3/32 дюйма, потребуется 2 обжимаДля рукавов размером 1/8 и 5 / 32 дюйма, потребуется 3 обжимаДля рукавов размером 3/16 и 1/4 дюйма, потребуется 4 обжимаДля рукавов размером 5/16 и 3/8 дюйма, потребуется 5 обжимов

Манометр

Чтобы убедиться, что обжимы выполнены правильно, используйте калибратор.

Манометр

Используя, соответствующую измерительную полость, наденьте датчик на гильзу.

Если манометр свободно поворачивается вокруг зоны обжима, то все сделано правильно.

Манометр свободно поворачивается вокруг зоны обжима

Канат стальной с полимерным покрытием

Рекомендуется обрезать винил достаточно далеко, чтобы убедиться, что муфта соприкасается с кабелем напрямую.

Кабель с виниловым покрытием

Используя тот же метод обжимки, можно выполнить соединение колен, чтобы соединить два куска кабеля.

Соединение колен

Не забудьте оставить небольшую область между рукавами.

Небольшая область между рукавами

Выдвиньте конец металлического троса за внешний край муфты как минимум на 2 диаметра кабеля.

Конец кабеля

Цинковые медные рукава

Цинковые, медные и стеклянные гильзы, рекомендуется использовать, для стальных канатов из нержавеющей стали.

Цинковые и медные рукава

Приемка

3.1. Канаты принимают партиями. Партия должна состоять из каната одного типоразмера в одной единице упаковки, оформленной одним документом о качестве, в котором указывают: товарный знак или наименование и товарный знак предприятия-изготовителя; наименование организации, в систему которой входит предприятие-изготовитель; номер каната всистеме нумерации предприятия-изготовителя; условное обозначение каната; длину каната или каждого отрезка; массу брутто каната; результаты механических испытаний; суммарное разрывное усилие всех проволок в канате или разрывное усилие канатав целом; материал органического сердечника; дату изготовления каната; тип смазки каната; номер барабана; штамп технического контроля; изображение знака соответствия при обязательной сертификации. 3.2. Внешний вид, размер, механические свойства проволок каната, суммарное разрывное усилие, качество цинкового покрытия проверяют на каждом канате. 3.3. Проверку разрывного усилия каната в целом производят по требованию потребителя. 3.4. Результаты испытаний нарастяжение, скручивание, перегиб и контроль диаметра проволок считаются удовлетворительными, если суммарная площадь поперечного сечения проволок, не соответствующих требованиям настоящего стандарта, составляет не более 5 % номинальной площади сечения всех проволок в канате при 100 %-ном испытании, не более2 % номинальной площади сечения каната при 25 %- и 10 %-ном испытаниях проволокв канате, а для канатов одинарной свивки количество проволок, не удовлетворяющих требованиям стандарта, не должно превышать 5 % испытанных проволок из каната. При этом фактическое значение диаметров этих проволок не должно превышать ближайшего смежного диаметра по ГОСТ 7372 по отношению к диаметрам, указанным в стандартах насортамент или уточненным в соответствии с п. 2.1.6. Допускается в канатах грузового назначения наличие проволок, отличающихся диаметрами отуказанных в стандартах на сортамент на 0,2 мм, для проволок диаметром св. 1,20 мм в количестве, установленном выше. При несоответствии результатов испытаний требованиям настоящего стандарта проводится повторное испытание каната. Результаты повторных испытаний распространяют на всю партию.

Рекомендации по применению различных конструкций канатов

В связи с большим разнообразием областей применения и, соответственно, условий эксплуатации канатов в каталоге не представляется возможным дать конкретные указания по применению канатов. Указанные в каталоге области применения канатов носят рекомендательный характер. Для справки ниже приведены эксплуатационные особенности стальных канатов различных конструкций. Каждый тип и конструкция стального каната имеют свои особенности, которые необходимо учитывать при выборе канатов для конкретных условий эксплуатации. При этом следует выдерживать необходимый запас прочности, обеспечивающий безаварийную работу каната. Надежность и долговечность канатов в значительной степени зависят от материала сердечника, а канатов, работающих в агрессивных средах, кроме того, от применения защитных металлических покрытий и антикоррозийной смазки. Канаты одинарной свивки из круглых проводов обладают повышенной жесткостью, поэтому их рекомендуется применять там, где преобладают растягивающие нагрузки на канат (грозозащитные тросы высоковольтных электропередач, ограждения, растяжки и т. п.). Канаты двойной свивки с линейным касанием проволок обладают сравнительно большой работоспособностью и имеют достаточное число разнообразных конструкций. Последнее позволяет выбрать канаты для работы при больших концевых нагрузках, при значительном абразивном износе, при минимально допустимых отношениях диаметра органа навивки к диаметру каната. Канаты типа ЛК-Р (ГОСТ 2688-80, 14954-80) следует применять тогда, когда в процессе эксплуатации они подвергаются воздействию агрессивных сред, интенсивному знакопеременному изгибу при работе на открытом воздухе. Большая структурная прочность этих канатов позволяет использовать их во многих весьма напряженных условиях работы на строительных и металлургических кранах, шахтных подъемных установках, экскаваторах и скреперах, подвесных дорогах, кабель-кранах и т.д. Канаты типа ЛК-О (ГОСТ 3062-80, 3066-80, 3077-80) устойчиво работают в условиях сильного истирания благодаря наличию в верхнем слое проволок увеличенного диаметра. Эти канаты получили широкое распространение в качестве подъемных на судах и лифтах: тормозных – на шахтных подъемных установках, тяговых – на канатно-подвесных дорогах и т.п. Но для нормальной эксплуатации этих канатов требуется несколько повышенный диаметр блоков и барабанов. Канаты типа ЛК-З (ГОСТ 7665-80, 7667-80) применяют почти во всех отраслях промышленности, так как они обладают более высокой гибкостью, но при этом не должны подвергаться воздействию агрессивной среды. Применять эти канаты в агрессивной среде не рекомендуется из-за наличия тонких проволок заполнения , легко поддающихся корродированию. Канаты типа ЛК-РО (ГОСТ 7668-80, 7669-80) отличаются сравнительно большим числом проволок в прядях и поэтому обладают повышенной гибкостью. Наличие в наружном слое прядей этих канатов относительно толстых проволок позволяет успешно применять их в условиях образивного износа и наличия агрессивных сред. Канаты двойной свивки типа ТЛК следует применять тогда, когда использование канатов с линейным касанием проволок в прядях невозможно из-за нарушения установленных минимально допустимых соотношений между диаметром органов навивки и диаметрами проволок каната или при невозможности обеспечения рекомендуемого запаса прочности. Канаты двойной свивки типа ТК (ГОСТ 3063-80, 3064-80, 3067-80, 3071-80) не рекомендуются для ответственных или интенсивно работающих установок, так как они обладают низким техническим ресурсом. Применение канатов типа ТК допустимо для ненапряженных условий эксплуатации, где знакопеременные изгибы и пульсирующие нагрузки незначительны или полностью отсутствуют (расчалочные и грузозащитные канаты, временные лесосплавные крепления).

Применение в зависимости от типа

Прочностные, физико-механические характеристики стального троса и область использования во многом зависят от его конструкции, вида.

Металлополимерные тросы используются для обвязки грузов, прокладывания воздушных линий связи и монтажных работ. Талевые канаты ГОСТ 16853-88 нашли применение в газо- и нефтедобывающей отрасли во время бурения. ЛК-О отличаются превосходной износостойкостью, поэтому их используют в большинстве подъемных механизмов. ЛК-Р устойчивы к температурным скачкам, повышенной влажности, осадкам, благодаря чему их можно использовать практически в любых условиях природной среды. С помощью специальных буксировочных тросов получается тянуть легковые авто, автопоезда и огромные фуры, весом более 40 тонн.

Уход за тросами из кевлара

Высокая прочность и надёжность кевларового троса для лебёдки проявляется лишь при определённых условиях его эксплуатации

В частности, здесь особое внимание необходимо уделять чистоте сматываемого изделия. Конечно, производитель кое-что в этом направлении предусматривает, например, поверхностную обработку троса защитными веществами, предотвращающими попадание различных загрязнений в зазоры между витками

Однако такая защита малоэффективна в условиях пониженных температур внешнего воздуха, поскольку на поверхности троса может образоваться ледяная корка, которую придётся удалять вручную. Опасность повреждения синтетика в этом случае гораздо больше, чем стали в металлическом тросе. В продаже имеются кевларовые тросы с термостойким покрытием, но, во-первых, их способность не накапливать тепло при вращении барабана необходимо ещё проверить экспериментально, а. во-вторых, стоимость таких тросов будет выше.

Таким образом, кевларовый трос для лебёдки нуждается в соответствующих условиях хранения, а также в более тщательном обслуживании.

Несколько слов о восстановлении повреждённого изделия. Для продления жизни кевларовому тросу необходимо правильно выполнять восстановление повреждённого участка. Для этого участок, который будет охватывать коуш, плотно, виток к витку обматывают капроновой нитью. Для более плотной укладки трос в месте соединения ставится «на изгиб», и под него укладывается термопрокладка (можно использовать полиамидное или стекловолокно). Затем с противоположной стороны производится вплетание свободного конца кевларового троса в основной участок. Концевые участки вплетания также обматываются капроновой нитью. Длина возобновляемого участка троса не должна быть менее 250 мм, но перед окончанием работ стоит убедиться в том, что восстановленный участок не мешает плотной и равномерной намотке троса на барабан лебёдки.

При эксплуатации кевларовых тросов необходимо помнить, что они неустойчивы к воздействию ультрафиолетового излучения, а надёжность эксплуатации зависит от температуры: при низкой температуре кевлар теряет свою гибкость, а при высокой — имеет тенденцию плавиться.

Расчет параметров прочности

Сила, которую необходимо приложить, чтобы изделие разорвалось, и называется разрывным усилием каната. Данная характеристика всегда указывается в паспорте или сертификате изделия и не должна быть меньше, чем требуют условия ГОСТа, по которому оно изготовлено.

Показатель рассчитывается двумя способами:

1. Прикладыванием усилия, достаточного для разрыва всего изделия;
2. Разрывом каждой проволоки отдельно и суммированием показателей (временного сопротивления).

Временным сопротивлением называют максимальное механическое напряжение, при превышении которого происходит разрушение материала.

Второй способ менее надежен: суммарное усилие, необходимое для разрыва всех проволок, выше, чем для целого грузонесущего приспособления соответствующего диаметра.

При прочих равных условиях разрывное усилие возрастает пропорционально диаметру изделия.

Величина характеристики определяется экспериментальным методом на разрывной машине, чье максимальное усилие не превышает предполагаемое разрывное, более чем в 5 раз. Для определения параметра берется участок стропа длиной не менее 20 диаметров изделия, но не меньше 25 см. Испытание считается пройденным, если разрыв произошел ближе 5 см от места прикрепления и совпадает с указанным в ГОСТе.

Величиной, определяющей допустимую нагрузку на грузонесущий инвентарь и каждую из его ветвей, является коэффициент запаса прочности. Параметр показывает: во сколько раз разрывное усилие превосходит допустимое тяговое.

Виды тросов по материалу изготовления

Материал, используемый в производстве этой продукции, во много определяют ее технические характеристики. Производители предлагают стальные и синтетические изделия.

Стальные тросы для грузовой лебедки

Центральная часть представляет собой гладкий органический сердечник, придающий изделию гибкость. Оплетка изготавливается из проволоки двойной свивки. В различных слоях прядей диаметр стальной проволоки может быть одинаковым или разным. Оплетка придает канату высокую прочность. Стальные тросы часто являются элементами стандартной комплектации автомобильных тяговых устройств.

Многослойная конструкция обеспечивает:

• высокую стойкость изделия к различного рода нагрузкам, воздействию агрессивных сред, истиранию, температурным перепадам;
• минимальный риск разрыва при сильном натяжении троса лебедки;
• отсутствие сплющивания в процессе эксплуатации;
• длительный эксплуатационный период.

Минусы – значительная масса погонного метра, травмоопасность при разрыве стальных прядей, слабая устойчивость к коррозионным процессам.

Синтетические изделия

В производстве этой продукции используются композитные материалы, в которых комбинируются синтетические нити разного типа. Наиболее популярны кевларовые канаты. Готовая продукция сочетает высокую прочность, не уступающую прочности стальных канатов, с меньшим удельным весом. Синтетические изделия часто используются в комплектации тяговых устройств, выпускаемых зарубежными производителями.

Преимущества:

• сочетание прочности и небольшой массы погонного метра;
• безопасность для пользователя;
• в развернутом состоянии – отсутствие перекручивания;
• удобное пользование – работать с таким изделием можно без перчаток.

Минусы – высокая стоимость, неудобство пользования при отрицательных температурах, быстрая потеря прочности при высоких температурах. Влажный синтетический канат, намотанный на барабан, превращается на морозе в монолитный кусок льда. Новый кевларовый трос обладает большей прочностью, по сравнению со стальным канатом такого же диаметра. Но синтетическая продукция изнашивается гораздо быстрее, чем металлическая. Еще одна трудность при использовании синтетики – необходимость постоянной защиты от ультрафиолетового излучения, вызывающего ее быстрое старение.

Разновидности стальных канатов

Тросы относятся к крученым или витым изделиям, изготавливаемым из стали, синтетических и органических нитей. В производстве стальной продукции применяется оцинкованная высокоуглеродистая проволока сечением 0,4–3 мм, обладающая значительным запасом прочности при нагрузках на разрыв (от 130 до 200 кгс/мм2).

Металлические нити, используемые в изготовлении продукции, бывают нескольких марок. Наилучшими прочностными характеристиками обладает проволока категории В, менее качественным считается сырье марок I и II

Прежде чем определить, какую нагрузку выдерживает трос 5 мм или другой толщины, следует принять во внимание, что вне зависимости от качества материала канаты различаются между собой по конструкции и бывают трех типов:

• Одинарной свивки – сделаны из одной пряди с проволокой одинакового сечения. Их элементы свиваются вокруг одной из металлических нитей до 4-х слоев. Маркируются стальные тросы как сумма из цифр, указывающих на число проволок в плетении. Например, 1+9+9 говорит о том, что в канате имеется 19 проволок, из них одна размещается в центральной части, 9 свиты в первом слое и 9 во втором.
• Двойной свивки – изготовлены из нескольких прядей, накладываемых в 1–2 слоя вокруг сердечника. Для сердечника используют свитую проволоку, органические или минеральные материалы, которые улучшают прочность стального троса и предотвращают проваливание прядей внутрь изделия. Чаще всего такую продукцию применяют для тросовой работы.
• Тройной свивки – сделаны из нескольких тросов. Как и при двойной свивке, они имеют сердечник, однако изготавливаются из проволоки меньшего сечения и используется там, где необходима повышенная гибкость канатов (как правило, для кабельных работ).

Проволока, расположенная в разных слоях, может иметь точечное, линейное или точечно-линейное касание. Устанавливая, какую нагрузку выдерживает трос диаметром 6 мм или иной толщины, нужно учитывать, что канаты с точечным касанием (ТК) актуальны только при незначительных пульсирующих нагрузках. Изделия с линейным касанием (ЛК) отличаются обширной сферой применения, а с точечно-линеныйм (ТЛК) используются в местах, где ЛК не могут обеспечить рекомендуемый запас прочности.

При изготовлении продукции обычно применяется крестовая свивка. Проволока в ее наружном слое имеет различное направление, что гарантирует более крепкое сплетение и простоту в эксплуатации. По желанию заказчиков заводы-производители могут изготовить и другие разновидности свивки, такие как одностороннюю и комбинированную.

Помимо классификации по конструкции, канаты делятся по степени скручивания и могут быть гибкими или жесткими. Последние характеризуются более высокой прочностью на разрыв, поскольку выпускаются из малого числа металлических нитей большого диаметра. Для сравнения гибкости тех или иных модификаций можно воспользоваться таблицей.

Вид	Конструкция	Коэффициент гибкости
Однопрядный	1х19	5
1х37	7
ЛК-О	6х19+1	12
ТК	6х19+1	15
ТЛК-О	6х37+1	21
Тройной свивки	6х6х7+7	27

Характеристики стальных канатов

По механическим свойствам проволоки: марки ВК — высокого качества, марки В — повышенного качества, марки 1 -нормального качества;

По прочностным характеристикам: с маркировочными группами временного сопротивления разрыву — 1370 (140), 1470(150), 1570(160), 1670(170), 1770(180), 1860(190), 1960(200), 2060 (210), 2160(220). Канаты маркировочных групп 1370(140) — 1770(180) изготавливаются серийно, остальные по согласованию.

По виду покрытия поверхности проволоки: без покрытия: с цинковым покрытием — для особо жестких агрессивных условий работы (ОЖ), для жестких агрессивных условий работы (Ж), для средних агрессивных условий работы (С).

По назначению каната: грузолюдские (ГЛ) для подъема и транспортировки людей и грузов; грузовые (Г) — для транспортировки грузов.

По материалу сердечника: с органическим сердечником (о. с.) из натуральных или синтетических материалов; с металлическим сердечником (м. с.).

По направлению свивки элементов каната: правой свивки, левой свивки (Л).

По сочетанию направлений свивки каната и его элементов: крестовой свивки — направление свивки прядей в канате противоположно направлению свивки проволок в прядях; односторонней свивки (0) — направление свивки прядей в канате и проволок в прядях одинаковое.

По степени крутимости: крутящиеся — с одинаковым направлением свивки всех прядей по слоям каната (шести- и восьмипрядные канаты с органическим и металлическим сердечниками); малокрутящиеся (МК) — с противоположным направлением свивки элементов каната по слоям в многослойных, многопрядных канатах и в канатах одинарной свивки.

По способу изготовления: нераскручивающиеся (Н) — элементы каната сохраняют свое положение после снятия вязок с концов каната и удаления заварки торца; раскручивающиеся; рихтованные (Р).

По типу свивки прядей и канатов одинарной свивки: с точечным касанием проволок между слоями (ТК); с линейным касанием проволок между слоями (ЛК); с комбинированным точечно-линейным касанием проволок между слоями (ТЛК).

По точности изготовления: нормальной точности; повышенной точности (Т); с ужесточенными предельными отклонениями по диаметру каната.

Фламандский глаз

Соединение глаз — используется для сращивания свободного конца троса при формировании петли. Нити конца троса разматываются на определенное расстояние. Затем проволоку сгибают вокруг так, что конец развернутой длины образует глазок. Далее, развернутые пряди, заплетают обратно в проволочный трос, образуя петлю или глазок — называемый фламандский глаз.

Соединение фламандский глазНити конца троса разматываются на определенное расстояние

Состоит из комбинации сращивания и прессования. Стальные канатные стропы, часто используются на сталелитейных заводах, где канаты подвергаются воздействию высоких температур, и служит заменой сращивания наперстка.

Сращивание и прессование

Концевые соединения с фламандскими глазами можно использовать при температуре от 60 C до + 400 C. При температуре от + 250 C до + 400 C, грузоподъемность канатов должна быть снижена до 75%.

Стандартизация

Типы фламандских глаз обозначаются следующим образом:

• фламандские глаза без наперстка.
• фламандские глаза с наперстком.

Различные конструкции фламандского глаза

Изготовление и установка

Еще не обработанный канатный строп, протягивается через выбранный стальной зажим (рис. A).

Изготовление петли стального каната

Внешние нити, грузоподъемного каната разделяются на необходимые длины (рис. B).

Сердцевина канатного стропа, выгибается назад и формируется в петлю. Затем незакрепленные половинки троса закрываются вокруг сердечника троса. Например, сердечник восьми ниточной веревки закрывается справа и слева только четырьмя нитями, до тех пор, пока нити с обеих сторон не соединятся в головке петли (рис. C ).

Как внешние нити каната, были полностью закрыты вокруг сердечника каната (рис. D), стальной зажим скользит по концам прядей и прессуется.

Деформации и износ канатов

Чаще всего проволочные соединения разрушаются из-за растяжения, коррозийного или механического воздействия

При обнаружении разрывов при нагрузках на важно обязательно проверить уровень безопасности, особенно, если канат используется для тяжелых й

Коррозионные повреждения возникают в результате эксплуатации во влажных, соленых, кислотных условиях или при воздействии других химических элементов. В этом случае нужно приложить максимум усилий для устранения проблемы. Как вариант, можно использовать специальную смазку.

Механическое повреждение представляет собой надрезы или надколы. Это происходит из-за неаккуратного обращения с , удара. Также механический разрыв случается из-за резкого освобождения от большого веса.

Разрушение прочности прядей троса часто происходит в результате износа при изгибе. Причинами истирания прядей могут быть:

• перегиб и скручивание канатов из-за нагрузки;
• контактные напряжения между отдельными прядями;
• колебание ветра и другие динамические эффекты. Источник колебания называется «реклаймер».

При выборе троса для конкретных целей важно обратить внимание на качество материала и его свойства. Если намерены применять канат в суровых условиях окружающей среды, обязательно смазывайте изделие. Стальные тросы – это сложный инженерный объект, к выбору которого нужно подходить грамотно

Стальные тросы – это сложный инженерный объект, к выбору которого нужно подходить грамотно.

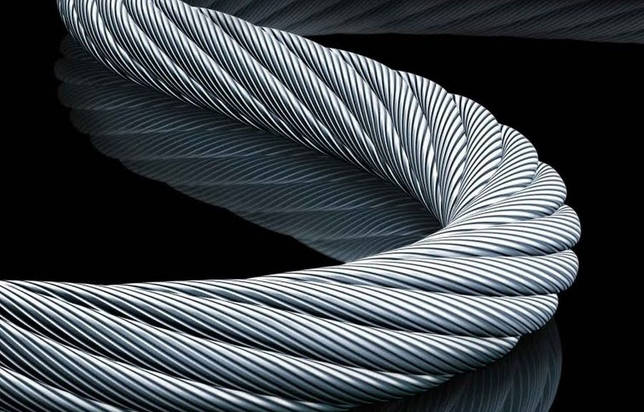

Конструкция стального троса – как он свит?

Конструкции и элементы троса разнообразны, но мы все же выделим основные особенности. Обычно канат имеет плетение, состоящее из множества проволок. В середине находится сердечник, который изготавливается из различных материалов синтетической или органической природы, еще для этого часто используют металл, тогда его покрывают цинком или алюминием, чтобы защитить от коррозии. В основном сердечник не принимает никакой нагрузки, а служит своеобразным амортизатором для остальных частей троса, ведь именно на него накладываются пряди, и он предохраняет навитую проволоку от продавливания внутрь под действием тяжелых грузов.
