Краткое описание двигателей змз

УАЗ Патриот, оснащенный дизельным мотором

Автомобили УАЗ Патриот, комплектующиеся дизельными моторами, выпускались до конца 2015 года. На последних автомобилях устанавливался мотор ЗМЗ 51432(в период с 2012 г.), отвечающий требованиям экологического класса Евро-4.  Для подачи топлива в конструкции были использованы форсунки Common Rail с давлением впрыска до 1600 бар.

Дизельный двигатель УАЗ Патриот

Подача горючего регулировалась при помощи контроллера Bosch, в конструкции была предусмотрена система рециркуляции выхлопных газов с жидкостным охлаждением. Силовой агрегат имел улучшенный крутящий момент, что увеличивало скорость машины до 120 км/ч. Дальнейший разгон был ограничен возможностями коробки передач, которой была необходима 6-а передача.

Основные параметры двигателя:

• количество цилиндров – 4 (расположены в ряд);
• диаметр цилиндра – 87 мм;
• ход поршня – 94 мм;
• рабочий объем – 2235 см3;
• мощность 113 л.с, крутящий момент 270 Н‧м;
• масса в сборе с навесными устройствами – 220 кг.

Для привода топливной помпы и вспомогательных устройств используется единый поликлиновый ремень. Двигатель оснащен турбокомпрессором F-Diesel, но на части агрегатов установлен российский аналог «Турботехника».

Возможна установка картера сцепления для последующей установки корейской коробки передач Hyundai Dymos.

При движении по городу со скоростью порядка 60-70 км/ч расход топлива составлял 10-12 л на 100 км пробега.

Недостатком мотора считается низкий крутящий момент при небольших оборотах вала. При разгоне ощущается эффект «турбоямы», связанный с запаздыванием работы турбокомпрессора. Но при движении по бездорожью такого эффекта не наблюдается.

Дизельные двигатели очень чувствительны к примесям и грязи в топливе, что влияет на выход из строя форсунок и насоса высокого давления. Большим минусом автомобиля стала его повышенная стоимость. Поэтому после проведения рестайлинга в 2017 году, изготовитель снял модель с производства.

Подытоживая, Ульяновский автомобильный завод постоянно дорабатывает Патриот. В 2021 году ожидается выпуск второго поколения внедорожника, начало продаж которого запланировано на 2022 г.

Характерные неисправности ЗМЗ 406

Гидронатяжитель

На ЗМЗ 406 очень часто из строя выходит гидронатяжитель, обеспечивающий нормальное натяжение цепи ГРМ. Он может заклинить. В результате чего прекращает выполнять свои функции, натяжение цепи не осуществляется. Цепь может растянуться, перескочить и даже разорваться. Единственное что радует в этой ситуации, 406 двигатель не гнёт клапана.

Перегрев двигателя

Перегрев мотора данной модели случается не редко. Обычно причиной неполадки бывает неисправный термостат или забитый радиатор. Если с ними всё в порядке, значит нужно в системе охлаждения найти воздушную пробку.

Пропадает тяга на холостых

Сбои холостого хода, периодически пропадает тяга движка, всё это признак скорого выхода из строя катушки зажигания. Если её срочно не заменить, машина окончательно станет.

Большой расход моторного масла

Здесь может быть несколько причин:

• виной неполадки могут быть залёгшие маслосъёмные кольца;
• пришедшие в негодность сальники клапанов;
• так же, причина может быть в маслоотражателе, обычно масло уходит в щель между пластиной лабиринта и крышкой клапанов. Для решения проблемы, достаточно снять крышку клапанов, намазать герметиком и установить на место.

Троит двигатель

Для устранения проблемы, чтобы исключить возможность прогара клапана, нужно заметить компрессию. Если компрессия во всех цилиндрах одинаковая, то следует проверить свечи. Последней в цепочки неисправностей может быть катушка зажигания.

Стук в двигателе

Двигатель ЗМЗ 406 стучит по причине выхода из строя гидрокомпенсаторов. Их рабочий ресурс составляет около 50 тыс., км., после чего не нужно ждать когда они застучать, а просто установить новые. Если стук движка связан с износом или дефектом ШПГ, это гораздо серьёзнее. Предстоит трудоёмкий капитальный ремонт силового агрегата.

Мотор глохнет и не заводится

Скорее всего виновата электроника: могут пробивать высоковольтные провода, прийти в негодность датчик, указывающий положение коленчатого вала или регулятор ХХ.

В заключении можно с большой уверенностью сказать, что двигатель удачный и надёжный, несмотря на возможные поломки. Мотор в обслуживании не дорогой, запасные детали есть в любом автомобильном магазине, а простота конструкции, позволяет выполнять ремонт своими силами.

Технические данные ЗМЗ 409

Четырёхтактный, бензиновый двигатель, четыре цилиндра которого расположены в один ряд, расположение в моторном отсеке продольное.

Производится ЗМЗ 409 на Заволжском автозаводе с 2001 года, выпуск моторов успешно продолжается в наши дни.

• Блок цилиндров выполнен из высоко прочного чугуна, точно такой же блок используется на ЗМЗ 405.
• Точный объём цилиндров — 2693 куб., сантиметров.
• Система питания 409 модели распределённый впрыск горючего, инжектор.
• Система газораспределения ДВС — DOHC, два газораспределительных вала, на которые установлены 16 клапанов. Один вал отвечает за впуск горючей смеси, другой за выпуск отработанных газов.
• Данный мотор имеет почти такой же ход поршня, как и диаметр цилиндров 94 и 95.5 мм., соответственно. Степень сжатия камеры сгорания 9:1.
• Мощность двигателя может быть разной, в зависимости от модификации двигателя, при 4400 оборотов., мин., 112, 128 и 143 л., сил. Крутящий момент при 3900 оборотов мин., в зависимости от модификации мотора от 210 до 230 Нм.
• Экологические нормы европейского соответствия Евро 2, Евро 3, Евро 4.
• Вес силовой установки — 190 килограммов.

Волга как символ — поддержи отечественное

«Наши за рубежом» — обычно подобные картинки, присланные читателями, называют именно так. Что ж — за такое не стыдно.

«Наши за рубежом» — обычно подобные картинки, присланные читателями, называют именно так. Что ж — за такое не стыдно.

Для многих подобный аргумент даже сегодня не является пустым звуком. Космополитам это не понять, но Волга — это всегда частица твоей страны. Извините за сентиментальность.

Эти кадры давно стали частицей нашей истории. Никакая иномарка такой киноизвестностью похвастать не может.

Эти кадры давно стали частицей нашей истории. Никакая иномарка такой киноизвестностью похвастать не может.

Зачем всё это

Чем выше мощность двигателя, тем больше возможностей у водителя в управлении авто на бездорожье. Нехватка мощности особенно заметна во время движения на малых оборотах и на трассе. Примечательно то, что каждый двигатель УАЗ Патриот с завода предрасположен к увеличению мощности, поскольку изначально он «задушен» нормами токсичности выхлопа. Поэтому, не стоит бояться замены заводской программы ЭБУ (блок управления мотором) на более «мощную».

Правда, для такого тюнинга двигателя УАЗ Патриот нужно обладать некоторыми знаниями и соответствующим оборудованием, либо доверить это дело специалисту. При помощи чип тюнинга можно добиться увеличения мощности двигателя УАЗ Патриот до 30%, тем самым подняв крутящий момент мотора и количество лошадиных сил.

Красной стрелкой указана кривая момента. Видно, что с 2600 об/мин крутящий момент начинает падать — необходимо дорабатывать «впуск» и «выпуск» автомобиля.

Однако, чип тюнинг Патриота не сводится только к повышению мощности. Также, в качестве причины может выступать у становка пустой выхлопной трубы («паука») вместо катализатора. Чтобы в будущем не загоралась ошибка лямбда зонда (чек), многие предпочитают перепрошивать свой автомобиль, чем делать установку различных «обманок», которые не всегда работают. Ну а еще — после установки ГБО, когда требуются иные углы опережения зажигания и другие параметры работы.

Особенности электронной системы зажигания ЗМЗ 406

Электронное зажигание на моторе ЗМЗ 406 чисто российское изобретение. Электронная начинка полностью унифицирована. Существует несколько версий программного электронного блока. Программное обеспечение устанавливается в зависимости от конкретных технических характеристик.

Так например мотор 4061 10 имеет степень сжатия 8:1, он рассчитан работать на АИ 76. Этому движку требуется программное обеспечение которое будит способствовать работе мотора на этом горючем. Если электронный блок с программным обеспечением для 4061 движка установить на 4063 модель, то двигатель нормально работать не будит. Это говорит о том, что блоки зажигания с программным обеспечением не взаимозаменяемые, например с 4061 на 4062 движок ставить нельзя.

В чём различия карбюраторный и инжекторной системы питания

Изначально был изобретён ДВС с карбюраторной системой питания. За приготовление состава горючей смеси отвечал карбюратор. Позже, был изобретён инжектор. Применение инжекторной системы облегчило запуск двигателя, снизило расход горючего, улучшило динамику мотора. Почему так произошло, в чём разница?

Ответить на этот вопрос можно разобравшись, в процессах, происходящих в карбюраторных и инжекторных силовых агрегатах. Производительность мотора с карбюратором напрямую зависит от числа оборотов коленвала.

Чем выше обороты, тем больше расход горючего и больше выброс вредных веществ. Когда происходит нажатие на педаль газа карбюраторного автомобиля, в карбюраторных увеличивается количество паров бензина. Оно настолько избыточное, что не успевает сгорать, часть догорает в выпускном коллекторе. Тем самым увеличивая расход бензина и содержание вредных веществ, в выхлопных газах.

В инжекторном движке все происходит по другому. Любое лёгкое нажатие на акселератор контролирует микропроцессор. Происходит моментальная коррекция необходимого количества топлива, которое впрыскивается непосредственно в камеру сгорания. Четкая коррекция распределённого впрыска, улучшает динамику и приемистость автомобиля, снижает расход горючего и уменьшает количество вредных веществ в выхлопных газах.

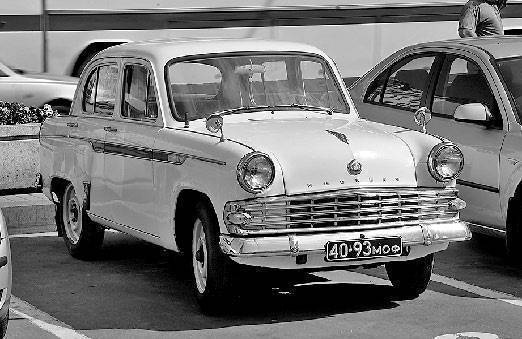

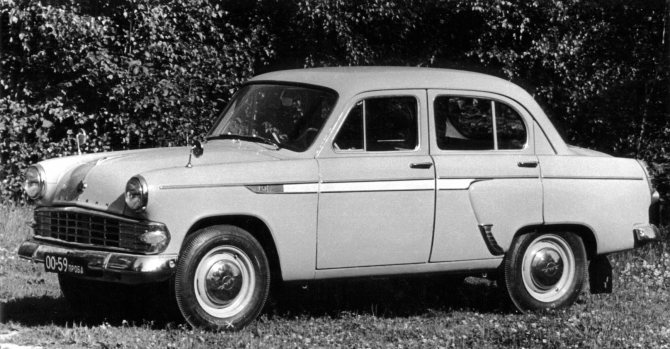

Москвич 403ИЭ выпускался 1963 г.

На экспорт поставлялся Москвич-403ИЭ

, который имел свои боковые молдинги, новую облицовку радиатора, с новыми указателями поворота, с боковыми молдингами и колпаками колес, новые задние фонари и новый корпус фонаря подсветки номерного знака. Советская команда стартовала в январе 1965-го из Минска по схеме «Звездного сбора» — точно так же экипажи из других стран брали старт в других городах Европы и к оговоренному сроку съезжались в Монако. Минимализм приборной панели дополнен выключателем массы, кнопкой портное») имел оригинальный декор стартера и штурманскими приборами спидпилот и трипмастер . Это был золотой век МЗМА — и как результат в те годы до 60% продукции завода шло на экспорт, и не в какие-нибудь пампасы, а в развитые капстраны. Предка 403-го, модель 407, едва не начали… продавать в США! Правда, 403-й экспортировали неохотно, ждали полноценную новинку —«Москвич-408» .

Автомобиль Москвич-403 выпускался до июля 1965 года.

Как выполняется чип тюнинг

Итак, если было принято решение делать прошивку УАЗ Патриот своими руками, тогда необходимо запастись не малой долей терпения, а также специальным оборудованием:

• программатор: Combiloader, Galletto1260. Это некое связующее звено между ноутбуком и ЭБУ;
• свежая версия прошивки для конкретной модели двигателя;
• ноутбук или планшет с операционной системой Windows для загрузки прошивки.

В качестве прошивки на УАЗ Патриот рекомендуется использовать так называемую «Перцовку». Отзывы владельцев после чип тюнинга этой прошивкой сугубо положительные, отмечается снижение расхода топлива, а также ощутимое увеличение тяги на «низах». Кроме того, возможна более тихая и «ровная» работа мотора, более уверенный разгон.

Все это достигается благодаря правильному приготовлению топливно-воздушной смеси, оптимальным УОЗ, оптимизированным переходным режимам. Чип тюнинг, помимо всего вышеуказанного, позволяет: повысить чувствительность педали газа, сгладить провалы при разгоне, улучшить общую динамику, повысить эластичность и плавность хода.

ЭБУ — представляет собой компьютер, который подключается к внешним устройствам с помощью специального разъема. Программа ЭБУ, она же — прошивка, записана в виде таблицы, в которой хранятся определенные данные. Эти данные не что иное, как параметры работы мотора. Далее, алгоритм действий следующий:

1. Попробуем подобраться к ЭБУ УАЗ Патриота, который находится за бардачком. Возможные трудности заключаются в демонтаже задней стенки бардачка.
2. Теперь нужно подключить ноутбук к ЭБУ через программатор. На компьютере должно быть установлено необходимое для прошивки ПО.
3. На следующем шаге нужно указать путь к папке загрузчика.
4. Необходимо подать напряжение на ЭБУ, путем поворота ключа в замке зажигания. Мотор при этом запускать не нужно.
5. После включения зажигания на ноутбуке должно появиться сообщение о выборе версии прошивки. Выбираем нужную, запускаем её.
6. Далее, есть несколько вариантов. Можно менять только определенные характеристики мотора, подстраивая их под ваш стиль вождения. Либо, использовать уже готовый набор предустановленных параметров.
7. После выбора параметров начинается установка прошивки.
8. По завершению установки необходимо выключить зажигание, только после этого можно отсоединять программатор. Это своеобразная перезагрузка ЭБУ.

Подводя итог, можно с уверенностью заявить, что чип тюнинг — вещь весьма полезная, это самый доступный способ накинуть несколько лошадиных сил и крутящего момента, при котором отпадает необходимость лезть внутрь самого мотора. И если для новых автомобилей его применение чревато потерей гарантии, то уж для внедорожников с пробегом этот способ точно подойдет.

Источник



Описание особенностей ЗМЗ 409

Данный мотор имеет простую и надёжную конструкцию. Значимой особенностью является прочный чугунный блок, непосредственно в котором расточены цилиндры. Между цилиндрами имеются каналы для отдачи тепла, а систему охлаждения.

Отличительной особенностью 409 мотора, является множество модификаций, на базе этого двигателя. Изначально планировалось на ДВС устанавливать разнообразное навесное оборудование. БЦ для всех модификаций был общий, поэтому в нём находились различные, каналы, множественные технологические отверстия, колодцы с резьбой, необходимые для разных моделей 409 двигателя. То есть, на каждом блоке вышедшем с конвейера, можно было собрать любую модификацию 409 мотора.

ГБЦ отлита из особо прочного алюминия, в ней находятся клапаны: 8 клапанов для впуска горючий смеси и 8 клапанов для выпуска выхлопных газов. На каждый, отдельный цилиндр, по 4 клапана, 2 выпускных и 2 впускных клапана. Для регулировки зазоров клапанов установлены гидротолкатели. Они на первых моделях часто ломались. Причина была в некачественных пластиковых башмаках, предназначенных для натяжения цепи ГРМ. При износе которых, отходы износа башмаков загрязняли масло. В последствии, башмаки были заменены звёздочками из металла. Проблема быстрого выхода из строя регуляторов зазора клапанов была окончательно решена.

Поршни 409 ДВС выполнены из алюминия, они обустроены терморегуляционными вставками. На дне поршней имеются специальные канавки, они предотвращают разрушение поршней и клапанов, при их встречи в движке, в случае выхода из строя системы привода ГРМ. Необходимо запомнить, что поршни, при одинаковом диаметре, 405 и 409 двигателей не подлежат замене. Их нельзя ставить с одного двигателя на другой. Всё дело в том, что для увеличения хода поршня, чтобы получить нужный объём ДВС, ось пальца была смещена на 4 миллиметра. Поршневые кольца, как обычно, имеют количество 3 штук. Компрессионные кольца напыляются пористым хромом. Нижнее кольцо защищается тонким слоем олова.

Коленчатый вал ЗМЗ 409 для прочности выполнен из чугуна. На данной модели коленвал имеет отличительную особенность, его кривошипный механизм, в сумме со смещённым осевым отверстием для пальца, обеспечивают ход поршня 94 см., что значительно больше, чем у 406 и 405 моделей. Разница составляет 18 миллиметров.

Другие узлы, механизмы и системы позаимствованы у ЗМЗ 405 и отличаются незначительно, в зависимости от модификации 409 модели.

Ремонт

Ремонт ЗМЗ-24Д и других моторов серии проводится по аналогии. Так, даже в самом худшем состоянии можно отремонтировать данный силовой агрегат. Разборку может провести даже начинающий автолюбитель за несколько часов.

Капитальный ремонт двигателя потребует дополнительного специального оборудования. Для начала необходимо опрессовать головку блока и определить наличие трещин и дыр. Если такие присутствуют, то стоит попробовать их заварить при помощи аргонной сварки. Если не получилось устранить неисправность, то ГБЦ придется заменить.

Расточка блока проводится на специальном стенде. Ремонтными размерами считаются 92.5 мм и 93.0 мм. В редких случаях можно применить ремонт 93.5 мм. Если размер повреждений поршневой группы превышен, то проводится гильзование блока под стандартный или ремонтный размер.

Коленчатый вал необходимо обследовать на наличие царапин, трещин или повреждений. В обязательном порядке проводится шлифовка кулачков под вкладыши. Ремонтные размеры 0,25, 0,50 и 0,75 мм. В отдельных случаях применяют ремонтный размер 1,00. В этом случае имеется вероятность обрыва коленвала под нагрузкой, что повлечет за собой замену двигателя.

Немного об истории моторов ЗМЗ-405

На рынке ЗМЗ-405 дебютировал в 2000 году: этим мотором была оснащена новая «Волга» – ГАЗ-3111. Машина, на которую возлагали большие надежды, получилась чрезвычайно красивой, без сомнения харизматичной, но дорогой и неконкурентоспособной. Всего за три года мелкосерийного производства было сделано всего лишь около пятисот таких автомобилей представительского класса. До полноценного серийного выпуска эта интересная модель, к сожалению, так и не добралась.

Но четырёхцилиндровые рядные моторы ЗМЗ-405 пригодились ОАО «ГАЗ» для «ГАЗелей» и «Соболей» – действительно массовых, «народных» машин, спрос на которые всегда был стабильно высоким. 28 апреля 2004 года ЗМЗ-40522, сделанный для «ГАЗели», стал 13-миллионным двигателем марки ЗМЗ, выпущенным за всю историю предприятия. ЗМЗ-405 ставился на следующие модификации «ГАЗелей» и «Соболей»: ГА3-ЗЗО2, ГА3- 27О5, ГА3-27О57, ГА3-ЗЗО21, ГА3-З221З, ГА3-З221З7, ГА3-ЗЗО2З2, ГА3-2З10, ГА3- 2З1О7, ГА3-2217, ГА3-22177, ГА3-2752, ГА3-27527. Горьковский автозавод стал единственным потребителем двигателей ЗМЗ-405, оставаясь им вплоть до 2009 года.

«Несбывшаяся мечта» – новая «Волга» ГАЗ-3111, первая машина с двигателем ЗМЗ-405.

В это время сложилась, на первый взгляд, парадоксальная ситуация: ГАЗ отказался от моторов ЗМЗ и стал устанавливать на свои автомобили двигатели Ульяновского моторного завода. УАЗ же, наоборот, стал потребителем продукции Заволжского моторного завода, который, как известно, расположен в Нижегородской области. Дело в том, что Горьковский автозавод и УМЗ вошли в состав промышленной группы «ГАЗ», а УАЗ и ЗМЗ – в состав .

В сентябре 2009 года было подписано соглашение о проведении работ по адаптации модификации двигателя ЗМЗ-40524.10 к автомобилю Fiat Ducato. Данные работы были успешно проведены, и в марте 2010 года этому проекту было дано официальное начало. Но потом «Соллерс» перестал собирать «Фиат Дукато» в России, и это перспективное начинание заглохло.

Таким образом, в 2010-е годы без «ГАЗелей» семейство ЗМЗ-405 осталось не у дел. На УАЗы ставятся тоже заволжские двигатели, но другого семейства: ЗМЗ-409.

Характеристики двигателя ZMZ PRO (ЗМЗ 409-052)

• Рабочий объем – 2693 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 95.5 мм
• Ход поршня – 94 мм
• Мощность л.с. – 143 при 5000 оборотах в минуту
• Мощность кВт – 105 при 5000 оборотах в минуту
• Крутящий момент – 227 Нм при 2650 оборотах в минуту
• Степень сжатия – 9,8
• Привод ГРМ – цепь
• Тип топлива — бензин АИ 92/Газ (пропан-бутан)

Об основных особенностях мотора можно узнать из официальной видео презентации производителя.

Мощность двухтопливной версии мотора способной работать на газовом топливе чуть меньше, но такое положение дел компенсируется более низкой стоимостью пропан-бутана. Кстати, о расходе топлива нового мотора мало что известно. Производитель пока не раскрывает данные показатели. Пока мотор ЗМЗ ПРО будут устанавливать на новой модели ульяновского автозавода УАЗ Профи, это грузовичок с возможностью перевозки до 1.5 тонн груза.

Проблемы и распространенные неисправности

Силовые агрегаты серии 409 имеют ресурс до капитального ремонта в пределах 200-300 тыс. км (зависит от условий эксплуатации). Однако возникают ситуации, при которых мотор не заводится или работает некорректно. Причиной поломки является преждевременный износ деталей или неправильная эксплуатация силового агрегата и автомобиля. Владелец в силах исправить только механические поломки, для определения неисправных электронных компонентов требуется диагностическое оборудование.

Мотор не заводится

Причиной отсутствия вспышек в цилиндрах является падение давления в топливной магистрали, поломка компонентов системы зажигания или неисправность контроллера. Проверка выполняется диагностическим сканером, при отсутствии оборудования возможно только проконтролировать подачу бензина насосом и визуально оценить состояние свечей. Следует учитывать, что насос может подавать бензин к рампе, но давление в магистрали недостаточное для распыления горючего через форсунки.

Почему не заводится УАЗ Патриот?

Падение мощности мотора

При внезапном снижении мощности силового агрегата (не связанном с повышенной загрузкой машины) следует проверить:

• состояние воздушного фильтра;
• работоспособность дроссельного узла и сопутствующих датчиков (диагностическим прибором);
• нет ли перебоев в работе системы зажигания и подачи топлива (на панели приборов включится значок Check Engine);
• не прогорают ли прокладки под головкой блока цилиндров;
• не падает ли степень сжатия из-за износа поршневых колец или гильз.

Двигатель внезапно глохнет или работает нестабильно

Внезапные остановки мотора указывают на засорение или поломку форсунок. На машинах сборки до 2008 г. использовался датчик холостого хода. В таких автомобилях при поломке или некорректной работе устройства мотор может самопроизвольно выключаться. УАЗ Патриот 2008 г. и более поздние модели от датчика отказались, холостой ход обеспечивается электронным блоком управления.

Низкое давление в масляной магистрали

Причины падения давления масла в двигателях ЗМЗ 409:

1. Ошибочный выбор смазывающего вещества, залитого в картер двигателя.
2. Попадание в картер бензина из-за повышенной производительности форсунок или поломки свечи зажигания в одном или нескольких цилиндрах. Дефект может возникнуть и при пробое прокладки под головкой, охлаждающая жидкость попадает в картер и снижает эффективность работы системы смазки.
3. Проблемы с масляным насосом или редукционным клапаном.
4. Поломка клапана в масляном фильтре.
5. Появление вмятины на поддоне картера, что приводит к затрудненной подаче масла к приемной трубке помпы.
6. Износ коренных и шатунных шеек.
7. Засорение масляных каналов отложениями, которые приводят к падению пропускной способности системы смазки.

Читайте советы по замене свечей на УАЗ Патриот 409 двигатель Евро 4

Стук коленвальных подшипников

При износе вкладышей опор коленчатого вала появляется звонкий металлический стук, частота увеличивается по мере наращивания оборотов. Одновременно на панели приборов может мигать или гореть лампа аварийно низкого давления масла. Дальнейшая эксплуатация двигателя запрещена, поскольку возможно необратимое разрушение блока цилиндров (например, из-за обрыва шатуна).

Стук из блока поршней

Стук из блока цилиндров, прослушиваемый на холостом ходу или под нагрузкой, указывает на увеличение зазора между поршнем и гильзой из-за износа трущихся поверхностей. Дальнейшая эксплуатация мотора приводит к интенсивному износу и повышенному расходу масла и топлива. Возможно разрушение колец и перемычек между канавками на поршнях, попавшие в картер обломки вызывают повреждение коренных опор и шеек коленчатого вала.

Вибрация мотора

Повышенные вибрации мотора являются следствием разрушения опор. Элементы кривошипно-шатунного механизма проходят балансировку в заводских условиях, самопроизвольного нарушения баланса при эксплуатации невозможно. Подергивания двигателя могут возникнуть из-за перебоев в системах подачи топлива и зажигания (сопровождаются миганием или включением лампы Check Engine).

Перегрев двигателя

Повышение температуры двигателя происходит в результате течи охлаждающей жидкости через поврежденные патрубки или в зазор между головкой блока цилиндров и прокладкой. Дефект возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу или поле. Возможен рост температуры при некорректной работе вискомуфты вентилятора или длительном движении с малой скоростью на повышенных оборотах.

Перегрев двигателя возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу.

Форкамерный двигатель ЗМЗ 4022.10

В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.

Так выглядит новая Волга Газ 3102

Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.

В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».

Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС. Следует отметить, что паспортная мощность данного агрегата была заявлена 105 л.с. на 93-ем бензине, и мотор действительно был очень резвым и оборотистым.

Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.

Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:

• Совмещенный впускной и выпускной коллектор;
• Карбюратор;
• Ось коромысел;
• Головка блока цилиндров;
• Форкамерные клапана;
• Клапанная крышка;
• Прокладка коллектора.

В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.

Установленный мотор ЗМЗ 402

Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.

На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.

Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Самые частые неполадки мотора ГАЗ 24

Несмотря на свою выносливость, все равно мотор 24-й Волги требует ремонта время от времени, потому что есть характерные проблемы у этого мотора, а именно:

• с заднего сальника бывает, что масло течет, причем даже на новом моторе такое бывало. В задней части на коленвале надо установить сальниковую набивку, которая состоит из 2-х половинок, и масло течет на стыках этой набивки, если эти стыки маслостойким герметиком промазать, то течи больше не будет;
• расход масла у мотора, при том, что масло негде не течет и мотор не дымит. Если мотор новый, то это значит, что надо просто прокатку пройти, тогда примерно после 10 000 км. расход масла уменьшится.

Бывали даже случаи, что мотор продолжал расходовать масло до 50 000 км. а потом переставал, и продолжал служить до 200 000 км. без расхода масла.

Бывали еще случаи, когда на двигателе ГАЗ-24 выпадало седло из-под клапана, причина в том, что на заводе не всегда хорошо запрессовывали седла. Если такая ситуация случилась и седло выпало, то седло дробилось клапаном на мелкие части, которые разлетались по двигателю, что приводило к тому, что надо было делать капремонт, делать прочистку коллектора и карбюратора.

Часто на Заволжском моторном заводе выпускали бракованные детали, от которых и зависит долговечность мотора. Но если удавалось купить машину с качественно собранным мотором, и владелец такого автомобиля правильно эксплуатировал машину, то такой мотор мог легко прослужить до 280 000 км. без ремонта. Бывали даже случаи, что пробег достигал 380 000 км.

Варианты тюнинга мотора

Однако стоимость такого тюнинга оказывается слишком высокой. Чаще выбирают более дешевые варианты усовершенствования:

1. Чипование. ЗМЗ оснащен стандартным управляющим блоком, который можно перепрограммировать. Специальное программное обеспечение улучшает параметры блока, делая мотор более мощным.
2. Установка компрессора или турбонаддува. Подобная оснастка менее затратна. Мощность турбо-двигателя в среднем повышается на 30%.

Тюнинг должен производиться мастерами. Проводить доработку ДВС своими силами не рекомендуется.

Тюнинг

Поскольку отсутствует ЭБУ, то речь о чип-тюнинге вестись вообще не может. Это означает, что для того, чтобы повысить мощность, необходимо копаться непосредственно в механике двигателя. Итак, в первую очередь меняем клапаны. Отлично подойдут с 21083, но придется точить отверстия под них. Заменяем оба распределительных вала.

Далее выбрасываем полностью шатунно-поршневую группу и устанавливаем легкий коленчатый вал, а также кованые поршни

Особое внимание стоит уделить выбору шатунов, они также должны быть кованые. Итак, на выходе получается солидная прибавка, целых 200 л

с.

Для тех, кому мало 200 «лошадок», предлагается вариант установить турбину. Покупаем турбо Garrett 28, пайпинг и интеркулер. Все это вешаем внутри подкапотного пространства на свои посадочные места. Для турбины понадобится инжекторная головка, которая влетит в копейку. Форсунки устанавливаем спортивные сразу, чтобы не разбирать повторно.

В итоге выход получится 350-400 л. с. Стоит учесть, что ресурс такого мотора составит в лучшем случае 100 тыс. км. После использования всех примочек мотор обычно ремонту не подлежит, разве что переточить блок, а все остальное установить новое, и то не всегда. Как показывает практика, обычно после такой эксплуатации в блоке цилиндров тоже имеются трещины.
